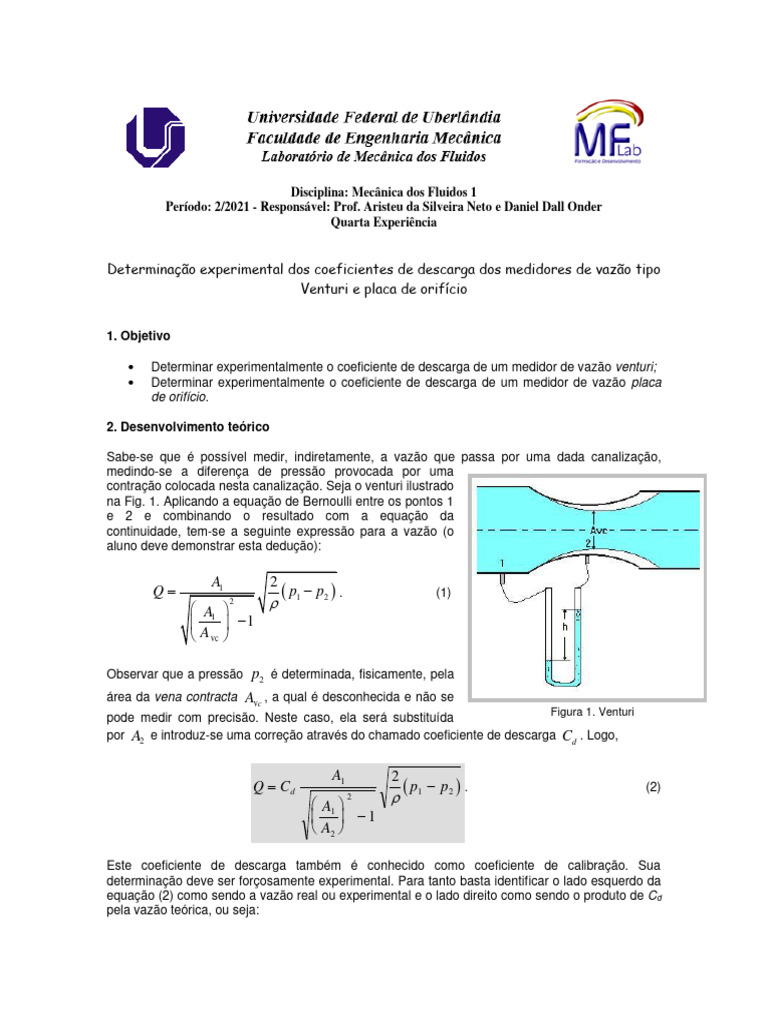

Disciplina: Mecânica dos Fluidos 1

Período: 2/2021 - Responsável: Prof. Aristeu da Silveira Neto e Daniel Dall Onder
Quarta Experiência

Determinação experimental dos coeficientes de descarga dos medidores de vazão tipo

Venturi e placa de orifício

1. Objetivo

• Determinar experimentalmente o coeficiente de descarga de um medidor de vazão venturi;

• Determinar experimentalmente o coeficiente de descarga de um medidor de vazão placa
de orifício.

2. Desenvolvimento teórico

Sabe-se que é possível medir, indiretamente, a vazão que passa por uma dada canalização,
medindo-se a diferença de pressão provocada por uma
contração colocada nesta canalização. Seja o venturi ilustrado
na Fig. 1. Aplicando a equação de Bernoulli entre os pontos 1
e 2 e combinando o resultado com a equação da
continuidade, tem-se a seguinte expressão para a vazão (o
aluno deve demonstrar esta dedução):

A1 2
Q= ( p1 − p2 ) . (1)
 A1 
2 
  −1
 A vc 

Observar que a pressão p2 é determinada, fisicamente, pela

área da vena contracta Avc , a qual é desconhecida e não se
Figura 1. Venturi
pode medir com precisão. Neste caso, ela será substituída
por A2 e introduz-se uma correção através do chamado coeficiente de descarga Cd . Logo,

A1 2
Q = Cd ( p1 − p2 ) . (2)
 A1 
2 
  −1
 A2 

Este coeficiente de descarga também é conhecido como coeficiente de calibração. Sua

determinação deve ser forçosamente experimental. Para tanto basta identificar o lado esquerdo da
equação (2) como sendo a vazão real ou experimental e o lado direito como sendo o produto de Cd
pela vazão teórica, ou seja:
 Qexp = Cd Qteo . (3)

Fazendo-se uma série de medidas da vazão real e conhecendo a diferença de pressão associada
e os parâmetros geométricos, traça-se uma reta de Qexp = f (Qteo ) , cujo coeficiente angular é o
coeficiente de descarga do medidor de vazão em questão.

3. Equipamento experimental

• Bancada hidráulica base,

• Circuito para calibração de medidores de vazão.
Dados geométricos: Dduto = 31,75 mm Dventuri = 15,00 mm
Dorificio = 20,00 mm

4. Procedimento experimental

Será explicado no laboratório.

Tabela 1. Dados de volume, tempo e vazão experimental.
Medida Qexp [l /s] Qexp [l /min]
(rotâm)
volume 1 vol2 vol3
1 Rotâmetro
tempo 1 t2 t3
volume 1 vol2 vol3
2
tempo 1 t2 t3

3 Rotâmetro

volume 1 vol2 vol3

4
tempo 1 t2 t3

5 Rotâmetro

volume 1 vol2 vol3

6
tempo 1 t2 t3

7 Rotâmetro

volume 1 vol2 vol3

8
tempo 1 t2 t3

9 Rotâmetro

volume 1 vol2 vol3

10
tempo 1 t2 t3
 Tabela 2. Dados de pressão estática experimental.
Venturi [mmCA] Placa de orifício [mmCA]
Medida p1 p2 p6 p7
1
2
3
4
5
6
7
8
9
10
5. Resultados

Realizar os experimentos e preencher as tabelas anexas.

• Tratar os dados e calcular Qexp e Qteo ( Qteo usando a Eq. 2 e os dados de pressão medidos).
• Traçar as curvas e ajustar as equações para os dois casos.
• Determinar os coeficientes de descarga.
• Comparar com os valores típicos citados pela literatura.
• Comparar os valores da Qexp com os valores indicados pelo rotâmetro, especificar o erro.

6. Relatório

Elaborá-lo segundo as recomendações.

7. Bibliografia

Conforme nos experimentos precedentes.

Tabela 3. Medidor de vazão tipo venturi.

Medida Qteo [m3/s] Qexp [m3/s] Qexp [m3/s] erro [%] erro [%] (rotâm.)
1 Rotâmetro
(rotâm.) Rotâmetro
2
3 Rotâmetro Rotâmetro
4
5 Rotâmetro Rotâmetro
6
7 Rotâmetro Rotâmetro
8
 9 Rotâmetro Rotâmetro
10

Tabela 4. Medidor de vazão tipo placa de orifício.

Medida Qteo [m3/s] Qexp [m3/s] Qexp [m3/s] erro [%] erro [%] (rotâm.)
1 Rotâmetro
(rotâm.) Rotâmetro
2
3 Rotâmetro Rotâmetro
4
5 Rotâmetro Rotâmetro
6
7 Rotâmetro Rotâmetro
8
9 Rotâmetro Rotâmetro
10

Gráfico 1. Medidor de tipo Venturi.

 Gráfico 2. Placa de orifício

Tabela 5. Coeficientes de descarga dos medidores de vazão.

Cd Cd (rotâmetro) erro [%]
Venturi Rotâmetro
Placa de orifício Rotâmetro

7. Bibliografia

White, F, Mecânica dos Fluidos, McGrawHill, RJ, 1991.
