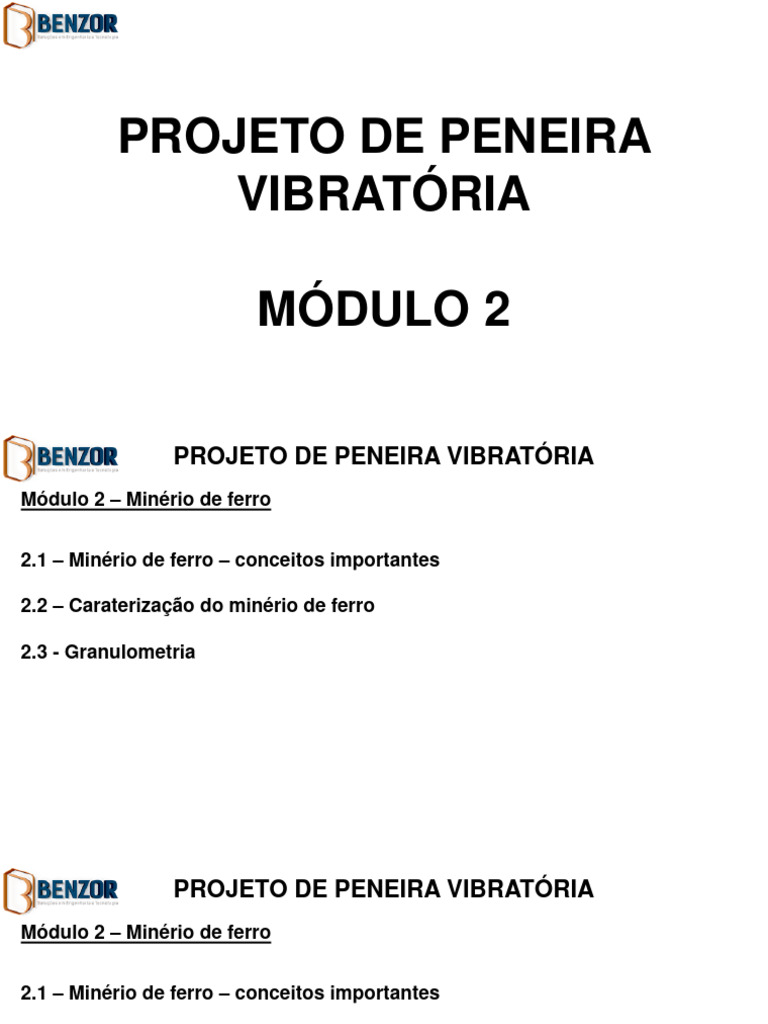

PROJETO DE PENEIRA

VIBRATÓRIA

MÓDULO 2
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de ferro – conceitos importantes

2.2 – Caraterização do minério de ferro

2.3 - Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de ferro – conceitos importantes

2.2 – Caraterização do minério de ferro

2.3 - Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de Ferro – conceitos importantes

• Mineral é toda substância sólida, inorgânica e cristalina, com composição química e

propriedades físicas bem definidas, resultado de um processo geológico terrestre ou
extraterrestre, sem intervenção humana.

• Minério é toda rocha constituída de um ou mais minerais valiosos, aproveitáveis

economicamente. A parte mineral não aproveitável do minério é denominada ganga.

• Os minérios de ferro são rochas a partir das quais pode ser obtido ferro metálico de
maneira economicamente viável. O ferro encontra-se geralmente sob a forma de óxidos.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de Ferro – conceitos importantes

• Principais tipos:

• Minérios de ferro brasileiros: majoritariamente hematíticos - constituídos basicamente por

hematita, magnetita, goethita, além de alguns minerais de ganga, principalmente quartzo.
Apresentam diferentes texturas.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de Ferro – conceitos importantes

• Classificação da Hematita considerando apenas aspectos de textura, observando

aspectos estruturais (Vale, 1998):

Lamelar Granular Lobular

 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de Ferro – conceitos importantes

• Classificação da Hematita considerando apenas aspectos de textura, observando

aspectos estruturais (Vale, 1998):

Microcristalina Martita
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de Ferro – conceitos importantes

• Os diferentes tipos texturais de hematita afetam diretamente os processos de

beneficiamento e aglomeração do minério de ferro, assim como a qualidade dos sínters
e pelotas (resistência mecânica, porosidade, redutibilidade, etc).
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de ferro – conceitos importantes

2.2 – Caraterização do minério de ferro

2.3 - Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

• Permite a determinação de propriedades físicas e químicas de minérios atingindo, de

acordo com a aplicação, uma otimização da qualidade com o menor custo associado.

• Visa especialmente correlacionar propriedades microestruturais com parâmetros de

lavra, beneficiamento mineral e processos siderúrgicos.

• A caracterização de minérios é uma etapa fundamental para o aproveitamento deste

recurso mineral de forma otimizada, pois fornece ao engenheiro os subsídios
mineralógicos e texturais necessários ao correto dimensionamento da rota de processo,
otimizando o rendimento global de uma planta.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro Redução de

tamanho

Fluidização
O conhecimento das
propriedades dos sólidos Transporte
Pneumático
particulados é fundamental
para o estudo de muitas
operações unitárias como: Centrifugação

Decantação
Sedimentação

Filtração
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

Propriedades dos sólidos particulados:

• As que dependem da natureza das partículas: o tamanho, a forma, a dureza, a

densidade, o calor específico e a condutividade.

• As que dependem do sistema (leito poroso): a densidade aparente, a área específica,

a porosidade, o ângulo de talude, entre outras. Neste caso, a propriedade passa a ser
uma característica do conjunto de partículas (leito)
e não mais do sólido em si.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

A forma e composição das partículas é
determinada pelo sistema cristalino dos
sólidos naturais e, no caso dos produtos A) Esfericidade e Diâmetro
industriais, pelo processo de fabricação. A Equivalente
forma é uma variável importante.
B) Densidade

C) Dureza
Os parâmetros mais utilizados
são os seguintes:
D) Fragilidade

E) Aspereza

F) Porosidade (e)

G) Densidade Aparente
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

Formas das partículas

Cúbica Esférica Escamosa Agulha

Densidade
• Hematita: 4,5 - 5,3 g/cm³
• Limonita: 3,6 - 4,0 g/cm³
• Magnetita 4,9 - 5,2 g/cm³
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

Densidade
Permite classificar os sólidos nas seguintes classes:
- Leves (<500 kg/m3) = serragem, turfa, coque
- Médios (1000 ≦  ≦ 2000 kg/m3) = areia, minérios leves
- Muito Pesados ( > 2000 kg/m3) = minérios pesados
- Intermediários (550<  <1100 kg/m3) = produtos agrícolas

Densidade de alguns tipos de minério de ferro

• Hematita: 4,5 - 5,3 g/cm³
• Limonita: 3,6 - 4,0 g/cm³
• Magnetita 4,9 - 5,2 g/cm³
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

Dureza: resistência mecânica, abrasão. Fragilidade: Mede-se pela facilidade

à fratura por torção ou impacto.
Muitas vezes não tem relação com a
dureza.

Aspereza: Determina a maior ou

menor dificuldade de
escorregamento das partículas.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.2 – Caracterização do minério de ferro

Porosidade: É a proporção de espaços vazios. Quanto mais a partícula se afastar da

forma esférica, mais poroso será o leito.

Densidade aparente: É a densidade do leito poroso, ou seja, a massa total do leito poroso
dividida pelo volume total do leito poroso. Pode-se calcular por meio de um balanço de
massa a partir das densidades do sólido e do fluido, que muitas vezes é o ar.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.1 – Minério de ferro – conceitos importantes

2.2 – Caraterização do minério de ferro

2.3 - Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria
• Medida da textura dos grãos do solo.

• Consiste na determinação das porcentagens, em peso, das diferentes frações

constituintes da fase sólida do solo;

• Somente para solos com diâmetro maiores que 0,075mm (peneira n.200).

• Granulometria por sedimentação: partículas menores que 0,075 mm – Lei de Strokes.

 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Pós 1 μm até 0,5 mm

Sólidos Granulares 0,5 a 10 mm

Distinguem-se pelo
tamanho cinco tipos de Blocos Pequenos 1 a 5 cm
sólidos particulados:

Blocos Médios 5 a 15 cm

Blocos Grandes > 15 cm

 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Ensaio granulométrico

• Passa-se uma amostra de solo por uma série de peneiras de malhas quadradas de
dimensões padronizadas;

• Pesam-se as quantidades retiradas em cada peneira e calculam-se as porcentagens de

solo que passaram por cada uma delas.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Ensaio granulométrico
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Resultados do ensaio
• Com os resultados do ensaio de granulometria traça-se a curva granulométrica.

• Diagrama semi-logarítmico que tem nas abscissa os logaritmos das dimensões das
partículas e como ordenadas as porcentagens, em peso, de material que tem dimensão
média menor que a dimensão considerada.
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Resultados do ensaio

Curva A – granulometria
uniforme

Curva B – Bem granulada

Curva C – Mal granulada

 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Resultados do ensaio
 PROJETO DE PENEIRA VIBRATÓRIA
Módulo 2 – Minério de ferro

2.3 – Granulometria

Resultados do ensaio

Análise granulométrica de
minério de ferro.
 PROJETO DE PENEIRA VIBRATÓRIA

OBRIGADO E

ATÉ O PRÓXIMO MÓDULO!
