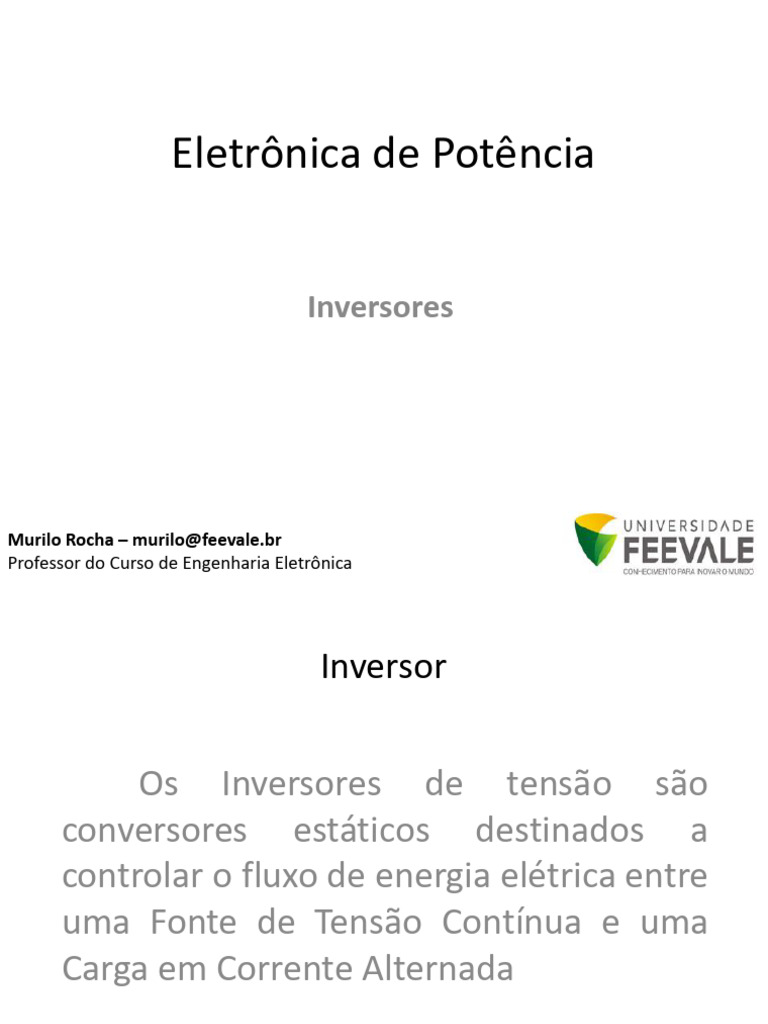

Eletrônica de Potência

Inversores

Murilo Rocha – murilo@feevale.br

Professor do Curso de Engenharia Eletrônica
 Inversor

Os Inversores de tensão são

conversores estáticos destinados a
controlar o fluxo de energia elétrica entre
uma Fonte de Tensão Contínua e uma
Carga em Corrente Alternada
 Inversor

As formas de onda ideal na saída de

um inversor é uma onda senoidal mas na
prática isso não é possível, o que
devemos fazer é tentar aproximar ao
máximo a onda de saída a uma senoide.
 Inversor Meia-Ponte

O circuito mais básico para gerar

uma tensão alternada a partir de uma
alimentação de potência DC é o inversor
meia-ponte.
 Inversor Meia-Ponte

As chaves S1 e S2 ligam e desligam a

fonte DC a Carga de modo alternado.
 Inversor Meia-Ponte

Estado S1 S2 Tensão na carga

1 Ligado Desligado +E
2 Desligado Desligado 0
3 Desligado Ligado -E
4 Ligado Ligado 0
 Inversor Meia-Ponte

Estado S1 S2 Tensão na carga

1 Ligado Desligado +E

2 Desligado Desligado 0

3 Desligado Ligado -E

4 Ligado Ligado 0

Quando os estados 1 e 3 são repetidos

de maneira alternada, uma tensão de onda
quadrada é gerada na carga:
Onda Quadrada na Carga
 Inversor Meia-Ponte

Estado S1 S2 Tensão na carga

1 Ligado Desligado +E

2 Desligado Desligado 0

3 Desligado Ligado -E

4 Ligado Ligado 0

Quando os estados 2 e 4, que fazem a

tensão na carga ficar em zero, são usados
obtém-se um onda em degrau :
Onda em degrau na Carga
 Frequência da Tensão na Carga

A frequência da tensão que se alterna é

determinada pela taxa de variação do
chaveamento. Onde o período do
chaveamento é T e a frequência da tensão é
f=1/T.
 Inversor de Fonte de Tensão(VSI)

O inversor de fonte de tensão é o mais

utilizado, nele a tensão da fonte de entrada DC
é constante e independente da corrente
puxada pela carga. Usa-se normalmente uma
ou mais baterias para gerar a tensão DC .
Inversor de Fonte de Tensão(VSI)
meia ponte com duas fontes
 As chaves passam para o estado ligado e
desligado alternadamente. No período de 0 até
T/2 S1 fica fechada e S2 fica aberta. E de T/2
até T S1 fica aberta e S2 fica fechada.
 Controlando o período de chaveamento
podemos variar a frequência da tensão de
saída do inversor.

CUIDADO: S1 E S2 LIGADOS JUNTO = CURTO

Formulas
 Exercício

1)Para E=100V, d=50% e R=1Ω, Calcule a

corrente média na carga, a corrente média na
chave e a potencia entregue a carga
.
 Inversor de Fonte de Tensão(VSI) em
Ponte Completa

Um inversor de ponte completa pode ser

montado com dois inversores de meia ponte:
 Inversor de Fonte de Tensão(VSI) em
Ponte Completa

Estado S1 S2 S3 S4 Tensão na carga

1 ligado desligado desligado ligado +E
2 desligado ligado ligado desligado -E
3 ligado desligado desligado ligado +E
4 desligado ligado ligado desligado -E
 Inversor de Fonte de Tensão(VSI) em
Ponte Completa
Podemos controlar a tensão AC usando
um terceiro estado de chaves, durante o qual a
tensão de saída é zero. No terceiro estado as
chaves S1 e S3 ou S2 e S4 se fecham por um
tempo (δ), durante o qual Vo =0.
 Inversor de Fonte de Tensão(VSI) em
Ponte Completa

Estado S1 S2 S3 S4 Tensão na carga

1 ligada desligada desligada ligada +E
2 ligada desligada desligada ligada +E
3 ligada desligada ligada desligada 0
4 desligada ligada ligada desligada -E
5 desligada ligada ligada desligada -E
6 desligada ligada desligada ligada 0
7 ligada desligada desligada ligada +E
8 ligada desligada desligada ligada +E
Formulas
 Controladores de Tensão AC

Os Controladores de Tensão AC
convertem uma de tensão AC fixa em
uma fonte de tensão AC variável.
 Controladores de Tensão AC

As principais aplicação práticas dos

Controladores de Tensão AC são o
controle de iluminação, aquecimento
industrial e controle de velocidade para
motores de indução.
 Controle de Ciclo Integral

No controle de Ciclo Integral usa-se

o ângulo de disparo igual a zero (α=0°),
para permitir que ciclos completos da
tensão da fonte sejam aplicados a carga.
 Controle de Ciclo Integral

Se não houver sinal de disparo não terá tensão na carga.

Assim temos dois estados: Ligado e Desligado. E podemos controlar
a potência média na carga.
Controle de Ciclo Integral

Onde Ton é o número de

ciclos onde a carga fica
energizada e T é o número de
ciclos no período completo de
operação. Durante Ton , a
chave está ligada e a potência
na carga é máxima. Durante o
restante dos ciclos Toff , a
chave está desligada e a
potência na carga é nula.
Potência média e Tensão RMS:
 Controle de Fase AC

Varia-se a tensão de saída com o

atraso da condução durante cada
semiciclo. O ângulo de retardo α é
medido a partir do zero da fonte de
tensão.
 Controle de Fase AC

O SCR1 passa para o estado ligado no ângulo α

e conduz até π fornecendo potência para a carga. O
SCR2 liga em π + α até 2 π.
 Características de Controle

Variação da tensão e da potência de saída em

relação a variação do ângulo de retardo.
 Tensão RMS, Corrente RMS, Corrente RMS nos
SCRs, Potência de saída e tensão mínima que deve
suportar o SCR:
 Cicloconversor

Um cicloconversor é um variador de
frequência que converte potência AC
com uma certa frequência de entrada em
uma potência de saída AC com uma
frequência diferente.
 Cicloconversor

Para haver eficiência em um

cicloconversor ele deve operar na faixa
de frequência entre 0 e um terço da
frequência da fonte.
 Cicloconversor

O SCR1 e o SCR2 formam o grupo positivo (P),

enquanto o SCR3 e o SCR4 formam o grupo
negativo(N).
Cicloconversor
Cicloconversor
 Exercícios
1)Para E=200V, d=50% e R=10Ω, Calcule a corrente média na carga, a corrente média na chave e a potencia
entregue a carga.

2)Para E=200V, T=100ms e δ= 1ms e R=2Ω, Calcule a corrente média na carga, a corrente média na chave,
a potencia entregue a carga e a tensão RMS na carga.

3)Para E=200V, T=100ms e δ= 0ms e R=2Ω, Calcule a corrente média na carga, a corrente média na chave, a
potencia entregue a carga e a tensão RMS na carga.

4)Uma fonte AC de 120V controla a potência para uma carga de 5Ω usando o controle de ciclo integral,
calcule:
a)O valor médio da corrente na saída;
b)A corrente máxima na chave;
c)O ciclo de trabalho e o valor de Ton para fornecer 1KW de potência com um ciclo de T=15.
5)Uma fonte AC de 120V controla potência para uma carga resistiva de 5Ω usando controle
de ciclo integral. Se Ton = 2 ciclos e T= 4 ciclos, Calcule:
a) a potência de saída
b) o ângulo de retardo necessário se o método de controle de fase for usado para fornecer a mesma
potência.
c)a potência de saída, se a carga estiver sempre ligada a fonte
