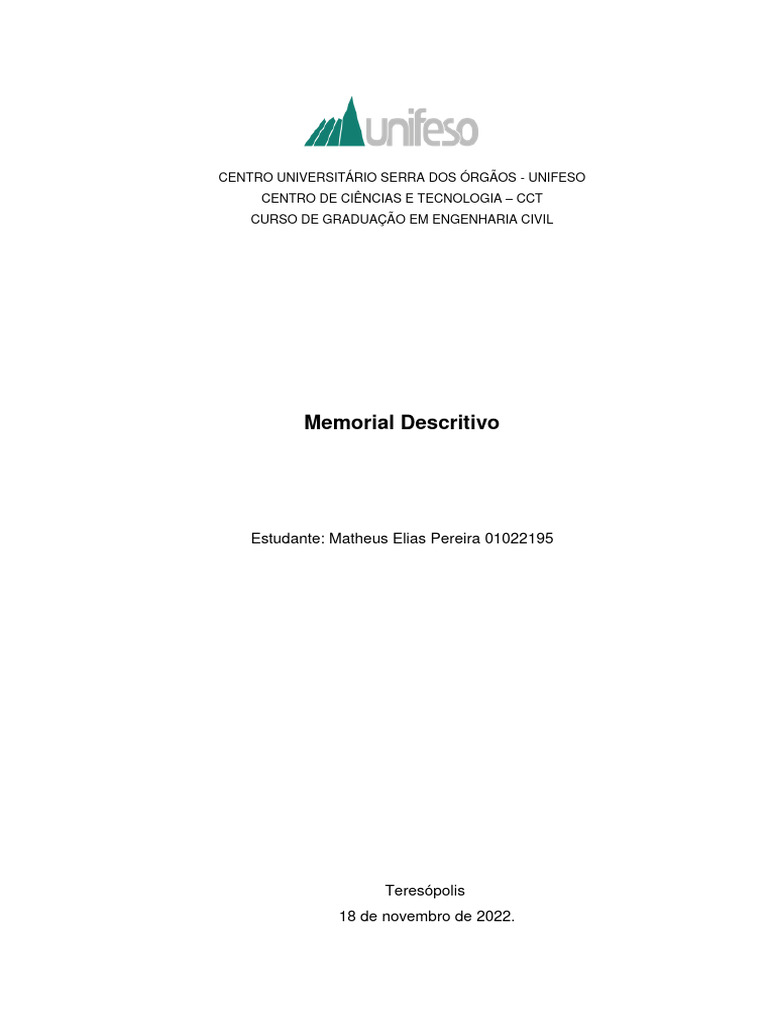

CENTRO UNIVERSITÁRIO SERRA DOS ÓRGÃOS - UNIFESO

CENTRO DE CIÊNCIAS E TECNOLOGIA – CCT

CURSO DE GRADUAÇÃO EM ENGENHARIA CIVIL

Memorial Descritivo

Estudante: Matheus Elias Pereira 01022195

Teresópolis
18 de novembro de 2022.
 SUMÁRIO

1. INTRODUÇÃO ........................................................................................................................... 3

1.2 NORMAS QUE SEREM SEGUIDAS E CONSULTADAS ..................................................... 3

2. BOLETIM DE SONDAGEM .......................................................................................................... 3

3. ESTACA ADOTADA .................................................................................................................... 5

3.ETAPAS DE EXECUÇÃO ................................................................................................................... 5

3.1. PERFURAÇÃO: ..................................................................................................................................... 5

3.2. CONCRETAGEM .................................................................................................................................... 5
3.3 COLOCAÇÃO DA ARMADURA .................................................................................................................... 6
3.4 ELEMENTOS DA FUNDAÇÃO ..................................................................................................................... 6

4 DEFINIÇÃO DA FUNDAÇÃO .................................................................................................... 6

4.1 PLANILHA AOKI AOKI E VELOSO ............................................................................................................... 7

4.2 DECOURT E QUARESMA.......................................................................................................................... 7

5. CONSIDERAÇÕES FINAIS ............................................................................................................... 8

 1. Introdução

O presente relatório é referente ao memorial descrito de uma fundação indireta

(profunda), sendo desenvolvido com base no boletim de sondagem. Utilizando os
métodos do Aoki e Veloso e o método Decourt e Quaresma para determinar o
dimensionamento da fundação da estrutura, sendo usado o método semiempírico.
A definição da melhor opção de estaca para uma obra deverá levar em
consideração inúmeras informações importantes, como as características do terreno,
as cargas da edificação, os recursos financeiros disponíveis e também as técnicas
utilizadas na região da construção. Este serviço deve ser feito por um engenheiro civil
com conhecimentos específicos em geotecnia, comumente conhecido como
engenheiro geotécnico.
A capacidade de carga que o solo irá receber deverá ser transformada em
carga admissível, dividindo pelo coeficiente de segurança de acordo com NRT-6122,
possibilitando assim que a carga não atinja a tensão de ruptura do solo e provoque
um acidente.
.

1.2 Normas que serem seguidas e consultadas

• ABN T N BR 6122 /2010 – Projeto e execução de fundações;

• ABNT NBR 6484:2001 – Execução de sondagens de simples reconhecimento
dos solos-Método de ensaio;
• ABNT NBR 6118:2014 - projeto e execução de obras de concreto armado.;

2. Boletim de sondagem

Abaixo encontra-se o boletim de sondagem do local de estudo em questão:

 3. Estaca adotada

Optou-se por estaca hélice contínua como solução de fundação. A escolha do

tipo levou em consideração o tipo de solo, a capacidade de carga, disponibilidade de
equipamento e de trata-se de método com um tempo de execução satisfatória. O
diâmetro ficou estabelecido de 0,35m, a uma profundidade de 13,00 metros, com fck
= 25Mpa. Para o seu dimensionamento considerou-se a resistência lateral e a
resistência de ponta descritas respectivamente abaixo:

Resistência lateral:

Resistência de ponta:

3.Etapas de execução

3.1. Perfuração:

A escavação da estaca hélice contínua é feita por meio da rotação da hélice pela
aplicação de torque até a profundidade estabelecida em projeto. A hélice não deve
ser retirada do solo em momento algum até que se atinja a profundidade desejada.
Isso garante a estabilidade do furo até a concretagem tanto em solos coesivos como
arenosos, na presença ou não de lençol freático.

3.2. Concretagem

A concretagem ocorre antes da colocação da armadura e deve ser iniciada

após ser atingida a profundidade de projeto. O concreto deve ser bombeado pela
haste central do trado ao mesmo tempo em que se é retirado o solo escavado. Neste
momento, não deve haver rotação do trado. De acordo com a NBR 6122/2010, o
concreto deve apresentar resistência característica (fck) de 20 MPa.

3.3 Colocação da armadura

Na execução da estaca hélice contínua, a armadura só pode ser colocada após

a realização da concretagem. Deve ser introduzida por gravidade ou com o auxílio de
um pilão de pequena carga.

3.4 Elementos da fundação

Com as informações disponibilizadas a partir do projeto estrutura, onde a

fundação deverá resistir a uma carga axial de 800KN. Sendo assim, para uma boa
cota de assentamento considerou-se um NSPT igual ou superior à 25 golpes.

4 DEFINIÇÃO DA FUNDAÇÃO

Com a profundidade da estaca hélice continua estabelecida em 13 metros

com diâmetro de 0,35m. O nível da água encontra-se em 4,5m de profundida de
acordo com o boletim de sondagem do solo. Sendo assim, para a execução da estaca
será considerado o estaqueamento junto com o bloco de coroamento, pois de acordo
com os resultados dos métodos Aoki e Veloso e o método Decourt e Quaresma
ilustrados abaixo, sendo possível definir e estabelecer a melhor solução em que a
tensão admissível não supere a tensão estrutural de projeto. Necessitou-se de duas
estacas para suportar os 800KN de carga axial que a fundação terá que suportar.
Além disso, será levado em consideração que em sua execução irá ocorrer o contato
com a água, visto que, o nível d’água está próximo a superfície.
4.1 Planilha Aoki e Veloso

4.2 Decourt e Quaresma

5. Considerações Finais

As fundações profundas trabalham de forma harmônica e unida junto com os

pilares do projeto demonstrando assim a indispensabilidade de cada componente de
projeto. A execução da Estaca Hélice Contínua permite maior agilidade na conclusão
do estaqueamento, tendo como principal característica o monitoramento eletrônico
(controle de profundidade, velocidade de rotação e de descida do trado na perfuração,
torque do equipamento, pressão de concretagem, velocidade de subida do trado e
sobre consumo de concreto) e ausência de vibrações no solo local e vizinhos.
