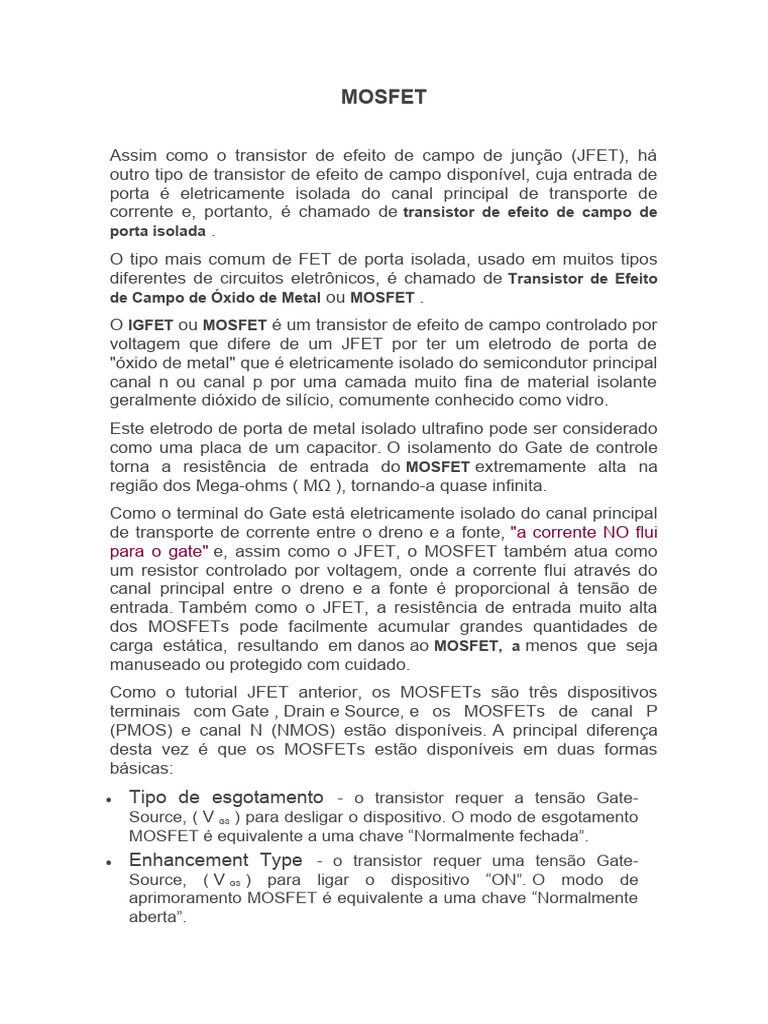

MOSFET

Assim como o transistor de efeito de campo de junção (JFET), há

outro tipo de transistor de efeito de campo disponível, cuja entrada de
porta é eletricamente isolada do canal principal de transporte de
corrente e, portanto, é chamado de transistor de efeito de campo de
porta isolada .
O tipo mais comum de FET de porta isolada, usado em muitos tipos
diferentes de circuitos eletrônicos, é chamado de Transistor de Efeito
de Campo de Óxido de Metal ou MOSFET .
O IGFET ou MOSFET é um transistor de efeito de campo controlado por
voltagem que difere de um JFET por ter um eletrodo de porta de
"óxido de metal" que é eletricamente isolado do semicondutor principal
canal n ou canal p por uma camada muito fina de material isolante
geralmente dióxido de silício, comumente conhecido como vidro.
Este eletrodo de porta de metal isolado ultrafino pode ser considerado
como uma placa de um capacitor. O isolamento do Gate de controle
torna a resistência de entrada do MOSFET extremamente alta na
região dos Mega-ohms ( MΩ ), tornando-a quase infinita.
Como o terminal do Gate está eletricamente isolado do canal principal
de transporte de corrente entre o dreno e a fonte, "a corrente NO flui
para o gate" e, assim como o JFET, o MOSFET também atua como
um resistor controlado por voltagem, onde a corrente flui através do
canal principal entre o dreno e a fonte é proporcional à tensão de
entrada. Também como o JFET, a resistência de entrada muito alta
dos MOSFETs pode facilmente acumular grandes quantidades de
carga estática, resultando em danos ao MOSFET, a menos que seja
manuseado ou protegido com cuidado.
Como o tutorial JFET anterior, os MOSFETs são três dispositivos
terminais com Gate , Drain e Source, e os MOSFETs de canal P
(PMOS) e canal N (NMOS) estão disponíveis. A principal diferença
desta vez é que os MOSFETs estão disponíveis em duas formas
básicas:
 Tipo de esgotamento - o transistor requer a tensão Gate-
Source, ( V GS ) para desligar o dispositivo. O modo de esgotamento
MOSFET é equivalente a uma chave “Normalmente fechada”.
 Enhancement Type - o transistor requer uma tensão Gate-
Source, ( V GS ) para ligar o dispositivo “ON”. O modo de
aprimoramento MOSFET é equivalente a uma chave “Normalmente
aberta”.
Os símbolos e a construção básica para ambas as configurações de
MOSFETs são mostrados abaixo.

Os quatro símbolos MOSFET acima mostram um terminal adicional

denominado Substrato e não é normalmente usado como uma
conexão de entrada ou saída, mas em vez disso, é usado para aterrar
o substrato. Ele se conecta ao canal semicondutor principal por meio
de uma junção de diodo ao corpo ou aba de metal do MOSFET.
Normalmente em MOSFETs do tipo discreto, este condutor de
substrato é conectado internamente ao terminal de origem. Quando for
esse o caso, como nos tipos de melhoria, ele é omitido do símbolo
para esclarecimento.
A linha no símbolo MOSFET entre as conexões de dreno (D) e fonte
(S) representa o canal semicondutor dos transistores. Se esta linha de
canal for uma linha contínua contínua, ela representa um MOSFET do
tipo “Esgotamento” (normalmente LIGADO), pois a corrente de
drenagem pode fluir com potencial de polarização de porta zero.
Se a linha do canal é mostrada como uma linha pontilhada ou
interrompida, então ela representa um MOSFET do tipo
“Enhancement” (normalmente OFF), pois a corrente de dreno zero flui
com potencial de porta zero. A direção da seta apontando para esta
linha de canal indica se o canal condutor é um dispositivo
semicondutor do tipo P ou do tipo N.

Estrutura e símbolo básicos do MOSFET

A construção do FET de semicondutor de óxido de metal é muito

diferente daquela do FET de junção. Os MOSFETs do tipo Depleção e
Aprimoramento usam um campo elétrico produzido por uma tensão de
porta para alterar o fluxo de portadores de carga, elétrons para canal n
ou lacunas para canal P, através do canal fonte de dreno
semicondutor. O eletrodo de porta é colocado no topo de uma camada
isolante muito fina e há um par de pequenas regiões do tipo n logo
abaixo dos eletrodos de dreno e fonte.
Vimos no tutorial anterior, que a porta de um transistor de efeito de
campo de junção, JFET, deve ser polarizada de forma a polarizar
reversamente a junção PN. Com um dispositivo MOSFET de porta
isolada, tais limitações não se aplicam, então é possível polarizar a
porta de um MOSFET em qualquer polaridade, positiva ( + ve ) ou
negativa ( -ve ).
Isso torna o dispositivo MOSFET especialmente valioso como chaves
eletrônicas ou para fazer portas lógicas, porque sem polarização elas
são normalmente não condutoras e esta alta resistência de entrada da
porta significa que muito pouca ou nenhuma corrente de controle é
necessária, já que os MOSFETs são dispositivos controlados por
tensão. Os MOSFETs de canal p e canal n estão disponíveis em duas
formas básicas, o tipo de aprimoramento e o tipo de esgotamento .

MOSFET no modo de esgotamento

O MOSFET do modo de depleção , que é menos comum do que os tipos
de modo de aprimoramento, é normalmente ligado "ON" (conduzindo)
sem a aplicação de uma tensão de polarização de porta. Esse é o
canal que conduz quando V GS = 0 tornando-o um dispositivo
“normalmente fechado”. O símbolo de circuito mostrado acima para
um transistor MOS de depleção usa uma linha de canal sólido para
significar um canal condutor normalmente fechado.
Para o transistor MOS de depleção do canal n, uma tensão de porta-
fonte negativa, -V GS irá esgotar (daí seu nome) o canal condutor de
seus elétrons livres, colocando o transistor em “OFF”. Da mesma
forma, para um transistor MOS de depleção do canal p, uma tensão
de porta-fonte positiva, + V GS esgotará o canal de seus orifícios livres,
colocando-o na posição “OFF”.
Em outras palavras, para um MOSFET no modo de depleção de canal
n: + V GS significa mais elétrons e mais corrente. Enquanto um -
V GS significa menos elétrons e menos corrente. O oposto também é
verdadeiro para os tipos de canal p. Então, o modo de esgotamento
MOSFET é equivalente a uma chave “normalmente fechada”.

MOSFET de canal N em modo de esgotamento e símbolos

de circuito
O MOSFET no modo de depleção é construído de maneira
semelhante aos seus homólogos do transistor JFET, onde o canal de
dreno-fonte é inerentemente condutivo com os elétrons e lacunas já
presentes no canal do tipo n ou do tipo p. Esta dopagem do canal
produz um caminho condutor de baixa resistência entre o Dreno e
a Fonte com polarização zero de Gate .

MOSFET de modo de aprimoramento

O modo de aprimoramento MOSFET ou eMOSFET mais comum é o
inverso do tipo de modo de depleção. Aqui, o canal condutor é
levemente dopado ou mesmo não dopado, o que o torna não
condutor. Isso resulta no dispositivo normalmente “OFF” (não
condutor) quando a tensão de polarização da porta, V GS é igual a
zero. O símbolo de circuito mostrado acima para um transistor MOS
de aprimoramento usa uma linha de canal interrompida para significar
um canal não condutor normalmente aberto.
Para o transistor MOS de aprimoramento de canal n, uma corrente de
drenagem só fluirá quando uma tensão de porta ( V GS ) for aplicada ao
terminal de porta maior do que o nível de tensão de limiar ( V TH ) no
qual a condutância ocorre, tornando-o um dispositivo de
transcondutância.
A aplicação de uma tensão de porta positiva ( + ve ) a um eMOSFET
tipo n atrai mais elétrons para a camada de óxido ao redor da porta,
aumentando ou aumentando (daí seu nome) a espessura do canal,
permitindo que mais corrente flua. É por isso que esse tipo de
transistor é chamado de dispositivo de modo de aprimoramento, pois a
aplicação de uma tensão de porta realça o canal.
Aumentar essa tensão de porta positiva fará com que a resistência do
canal diminua ainda mais, causando um aumento na corrente de
drenagem, I D através do canal. Em outras palavras, para um MOSFET
de modo de realce de canal n: + V GS liga o transistor, enquanto zero
ou -V GS desliga o transistor. Assim, o MOSFET de modo de
aprimoramento é equivalente a uma chave “normalmente aberta”.
O inverso é verdadeiro para o transistor MOS de aprimoramento do
canal p. Quando V GS = 0 o dispositivo está “OFF” e o canal está
aberto. A aplicação de uma tensão de porta negativa ( -ve ) ao
eMOSFET tipo p aumenta a condutividade dos canais, tornando-o
“ON”. Então, para um MOSFET no modo de aprimoramento do canal
p: + V GS desliga o transistor, enquanto -V GS liga o transistor.

MOSFET de canal N de modo de aprimoramento e

símbolos de circuito

Os MOSFETs de modo de aprimoramento são excelentes

comutadores eletrônicos devido à sua baixa resistência “LIGADA” e
extremamente alta resistência “DESLIGADA”, bem como sua
resistência de entrada infinitamente alta devido à sua porta isolada. Os
MOSFETs de modo de aprimoramento são usados em circuitos
integrados para produzir portas lógicas do tipo CMOS e circuitos de
comutação de energia na forma de portas PMOS (canal P) e NMOS
(canal N). CMOS, na verdade, significa MOS complementar, o que
significa que o dispositivo lógico possui PMOS e NMOS em seu
design.

O amplificador MOSFET
Assim como o transistor de efeito de campo de junção anterior, os
MOSFETs podem ser usados para fazer circuitos amplificadores
classe “A” de estágio único com o amplificador de fonte comum
MOSFET de canal n de modo de aprimoramento sendo o circuito mais
popular. Os amplificadores MOSFET no modo de esgotamento são
muito semelhantes aos amplificadores JFET, exceto que o MOSFET
tem uma impedância de entrada muito maior.
Esta alta impedância de entrada é controlada pela rede resistiva de
polarização de porta formada por R1 e R2 . Além disso, o sinal de
saída para o amplificador MOSFET de fonte comum do modo de
aprimoramento é invertido porque quando V G está baixo, o transistor é
colocado em “OFF” e V D (Vout) é alto. Quando V G é alto, o transistor é
colocado em “ON” e V D (Vout) é baixo, conforme mostrado.

Amplificador MOSFET de canal N de modo de

aprimoramento

A polarização DC deste circuito amplificador MOSFET de fonte

comum (CS) é virtualmente idêntica ao amplificador JFET. O circuito
MOSFET é polarizado no modo classe A pela rede divisora de tensão
formada pelos resistores R1 e R2 . A resistência de entrada CA é
dada como R IN = R G = 1MΩ .
Os transistores de efeito de campo semicondutores de óxido metálico
são três dispositivos terminais ativos feitos de diferentes materiais
semicondutores que podem atuar como isolantes ou condutores pela
aplicação de um pequeno sinal de tensão.
A capacidade dos MOSFETs de mudar entre esses dois estados
permite que ele tenha duas funções básicas: “comutação” (eletrônica
digital) ou “amplificação” (eletrônica analógica). Então, os MOSFETs
têm a capacidade de operar em três regiões diferentes:
 1. Região de corte - com V GS <V limite, a tensão da porta-fonte é

muito mais baixa do que a tensão limite dos transistores, então o

transistor MOSFET é comutado "totalmente OFF", portanto, I D = 0 ,
com o transistor agindo como um abra a chave independentemente
do valor de V DS .
 2. Região linear (ôhmica) - com V > V limiar e V DS <V GS o
GS

transistor está em sua região de resistência constante se

comportando como uma resistência controlada por tensão cujo valor
resistivo é determinado pela tensão da porta, nível V GS .
 3. Região de saturação - com V > V threshold e V DS > V GS o
GS

transistor está em sua região de corrente constante e, portanto, está

“totalmente LIGADO”. A corrente de drenagem I D = Máxima com o
transistor atuando como uma chave fechada.

Resumo do tutorial do MOSFET

O Metal Oxide Semiconductor Field Effect Transistor, ou MOSFET para
abreviar, tem uma resistência de porta de entrada extremamente alta
com a corrente fluindo através do canal entre a fonte e o dreno sendo
controlada pela tensão de porta. Devido a esta alta impedância de
entrada e ganho, os MOSFETs podem ser facilmente danificados pela
eletricidade estática se não forem protegidos ou manuseados com
cuidado.
Os MOSFETs são ideais para uso como interruptores eletrônicos ou
como amplificadores de fonte comum, pois seu consumo de energia é
muito pequeno. As aplicações típicas para transistores de efeito de
campo semicondutores de óxido metálico são em
microprocessadores, memórias, calculadoras e portas lógicas CMOS,
etc.
Além disso, observe que uma linha pontilhada ou interrompida dentro
do símbolo indica um tipo de aprimoramento normalmente
“DESLIGADO”, mostrando que a corrente “NÃO” pode fluir através do
canal quando a tensão da fonte de porta zero V GS é aplicada.
Uma linha contínua e ininterrupta dentro do símbolo indica um tipo de
esgotamento normalmente “LIGADO”, mostrando que a corrente
“CAN” flui através do canal com tensão de porta zero. Para os tipos de
canal p, os símbolos são exatamente os mesmos para os dois tipos,
exceto que a seta aponta para fora. Isso pode ser resumido na
seguinte tabela de comutação.

Tipo MOSFET V GS = + ve V GS = 0 V GS = -ve

Esgotamento do canal N SOBRE SOBRE FORA

Melhoria do canal N SOBRE FORA FORA

Depleção do canal P FORA SOBRE SOBRE

Melhoria do canal P FORA FORA SOBRE

Portanto, para MOSFETs do tipo de realce do tipo n, uma tensão de

porta positiva liga o transistor e com tensão de porta zero, o transistor
será "DESLIGADO". Para um tipo de MOSFET de aprimoramento de
canal p, uma tensão de porta negativa irá “LIGAR” o transistor e com
tensão de porta zero, o transistor será “DESLIGADO”. O ponto de
tensão no qual o MOSFET começa a passar a corrente através do
canal é determinado pela tensão limite V TH do dispositivo.
No próximo tutorial sobre Transistores de Efeito de Campo em vez de
usar o transistor como um dispositivo amplificador, veremos a
operação do transistor em suas regiões de saturação e corte quando
usado como uma chave de estado sólido. Os interruptores de
transistor de efeito de campo são usados em muitas aplicações para
alternar uma corrente CC para "LIGADO" ou "DESLIGADO", como
LEDs que exigem apenas alguns miliamperes em tensões CC baixas
ou motores que exigem correntes mais altas em tensões mais altas.
