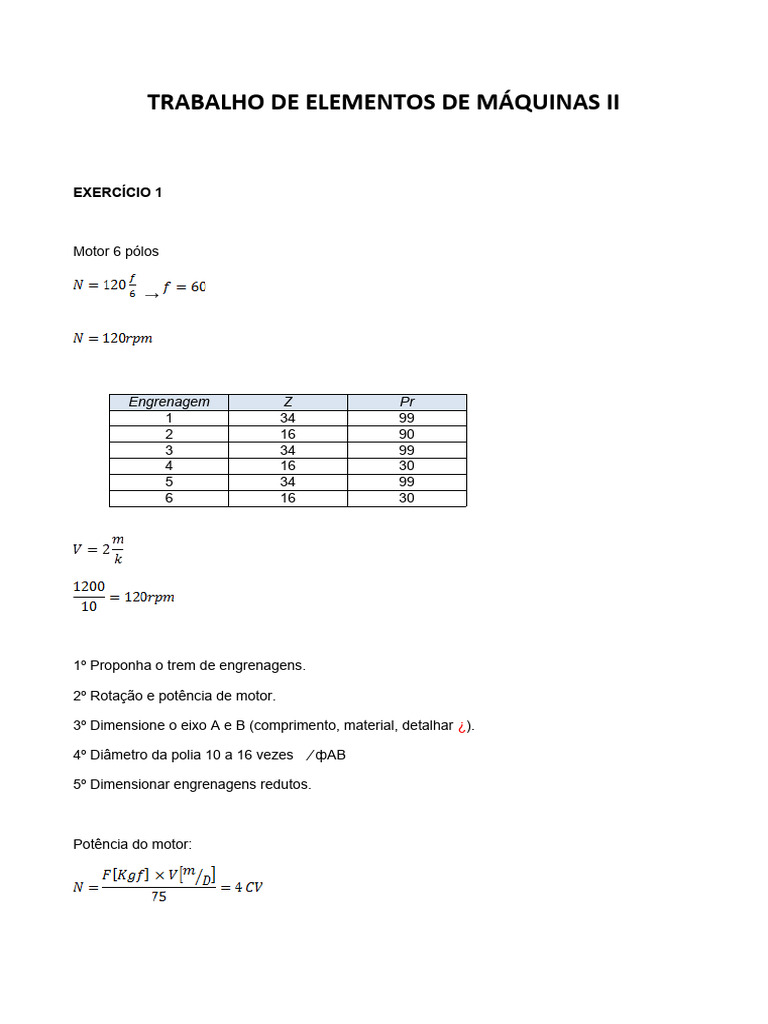

TRABALHO DE ELEMENTOS DE MÁQUINAS II

EXERCÍCIO 1

Motor 6 pólos

Engrenagem Z Pr
1 34 99
2 16 90
3 34 99
4 16 30
5 34 99
6 16 30

1º Proponha o trem de engrenagens.

2º Rotação e potência de motor.

3º Dimensione o eixo A e B (comprimento, material, detalhar ¿).

4º Diâmetro da polia 10 a 16 vezes ⁄ фAB

5º Dimensionar engrenagens redutos.

Potência do motor:
Usando 10:

Comparação de eficiência de engrenagens por desgaste

; ;

; ;

(arbitrário )
Verificação ao desgaste:

EXERCÍCIO 2

i =40/1 (escolhido arbitrariamente no quadro 1)

ZP=1 ZC=40 (Como ZP+ZI= 41 > 40 ok!)

Para ZC=40 →βA(P)= 22°30’ (Quadro 2) αC =22° (Pois βA(P) < 22°30)→ (Quadro 3)

Então αC =0,384 rad / 0,384 + αP =π/2 → αP=1,187rad → 60°

Como αC>12; 12° ; o processo é reversível

NP/NO= ZC/ZP= i → NP= 40 NC

Escolha do material:

-Parafuso de aço: ԑ= 2,1*10^6 Kgf/gm²

-Coroa bronze comum: ԑ= 1,2 *10^6 Kgf/gm²

Kt= 1,33 / K1= 1,35 (carregamento pulsativo) / K=30 (redutor de elevada potência)

Y*= 0,389 (Tabelado) / Cv1=0,4 (arbitrário) / f=1,5 / Mt= 91Kgf

=σ/Ks= 65/6= 10,83 Kgf/MM²

Carregamento dinâmico

Mn≥ ³√(2*Mtc*cosαc*kt*K1)/(K*Y*Zc* c*cv*f)

Mn≥4,64mm

d=4,64*40= 185,6mm

Np=1200 rpm → Nc= Np/40 → Nc= 30 rpm

V=π*185,6*30/ 60*1000 = 0,29 m/s

Cv2= 3/( 3+V) = 3/(3+0,29) = 0,91

M2= M1 * ³√ CV1/CV2 = 3,53

(4,64/3,53)-1 =0,31 > 5% ( Realiza-se uma nova tentativa com M2)

d2=3,53*40=141,2 mm

V2=(π*141,2*30)/ 60000 = 0,22 m/s

CV3= 3/( 3+0,22)= 0,93

M3= 3,53* ³√CV2/CV3 = 3,5 mm

(3,53/3,5) – 1 = 0,009 < 5% ok!

Verificação ao Desgaste ( Para Coroa)

PAT=PADM

PAT=141,2*0,1050*(cos22° *30*3,5)= 1443

1289< 1443 → PAT < PADM( ok!)

Rendimento

αp=68° ; βp= 22°30’; μ= 0,05

η = (cosαp*senαp*cosβ)/( cosαp*senαp*cosβ+μ)= 0,87

Vp=Vc → πdpNp/60 = πdcNc/60 → dp=dc*(Nc/Np)=141,2/40= 3,53mm

N= 3500*π*3,53*1200/(60*1000) = 776 W= 1,06 CV

VMAXSUBIDA =π*dTAMBOR *NTAMBOR =π*0,51*30/60 = 0,8 m/s

PA (P)=PF= π*Mn/cosα = 11,86 mm

LP=11,86*(4,5+ 40/30)= 62,86 mm

Pn(C)=Pn(P)= π*3,5 = 11mm

PA(C)=PF(P)= 11/sen22°= 29,36 mm

 Dimensões Parafuso sem fim Coroa
Diâmetro Primitivo (dp) 3,53 mm 141,2 mm
Ângulo de Inclinação (α) 68º 22º
Passo Frontal (pf) 29,36 mm 11,86 mm
Passo Axial (pa) 11,86 mm 29,36 mm
Passo Normal (pn) 11 mm 11 mm
Número de dentes (Z) 1 40
Rotação (n) 1200 rpm 30 rpm
Ângulo de pressão 22º30’
Parafuso (βf)
Comprimento do 62,86 mm
parafuso (Lp)
Descrição Resultado

Potência do Motor (N) 1,06 cv

Rendimento (η) 0,87

Módulo normal da Coroa 3,5 mm

(Mn(c))
Velocidade máxima de 0,8 m/s
subida da carga (vmax)
