Curso: Cálculo Estrutural e Fundações

Disciplina: Dimensionamento de Estruturas Pré-Fabricadas de Concreto

Aluno: Leandro de Almeida Carneiro

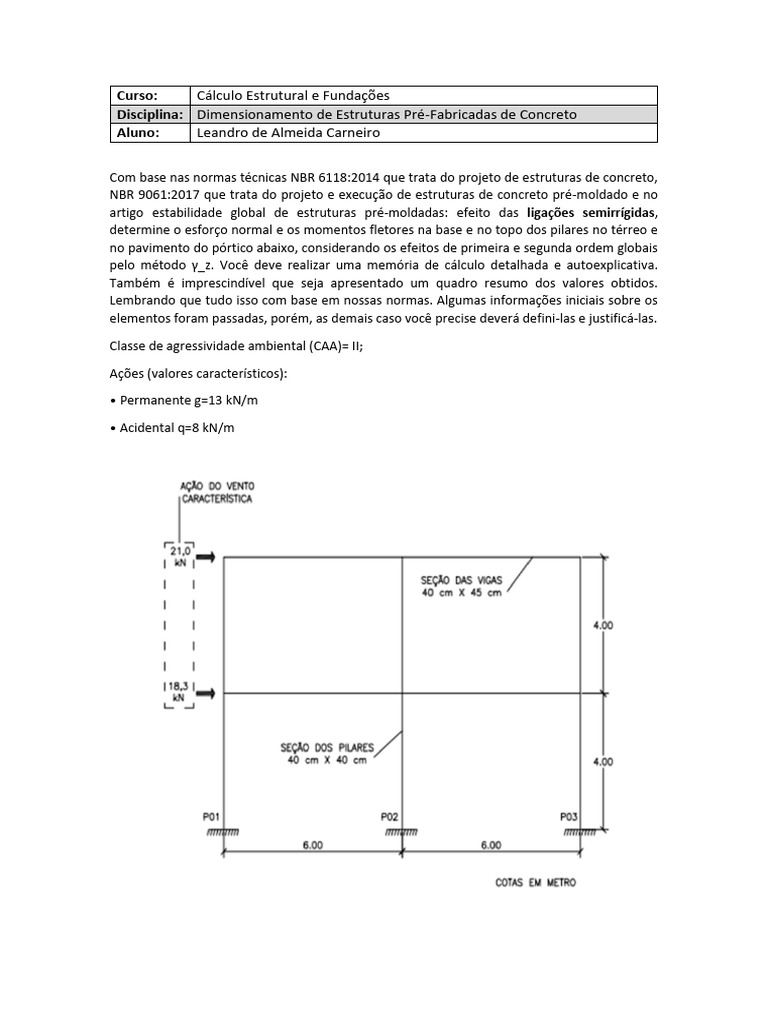

Com base nas normas técnicas NBR 6118:2014 que trata do projeto de estruturas de concreto,
NBR 9061:2017 que trata do projeto e execução de estruturas de concreto pré-moldado e no
artigo estabilidade global de estruturas pré-moldadas: efeito das ligações semirrígidas,
determine o esforço normal e os momentos fletores na base e no topo dos pilares no térreo e
no pavimento do pórtico abaixo, considerando os efeitos de primeira e segunda ordem globais
pelo método γ_z. Você deve realizar uma memória de cálculo detalhada e autoexplicativa.
Também é imprescindível que seja apresentado um quadro resumo dos valores obtidos.
Lembrando que tudo isso com base em nossas normas. Algumas informações iniciais sobre os
elementos foram passadas, porém, as demais caso você precise deverá defini-las e justificá-las.

Classe de agressividade ambiental (CAA)= II;

Ações (valores característicos):

• Permanente g=13 kN/m

• Acidental q=8 kN/m

Resistência característica à compressão do concreto (NBR 9062 / 2017 / 9.2.1.1.2):

𝑓𝑐𝑘 = 2,5 𝑘𝑁/𝑐𝑚²

Módulo de elasticidade inicial do concreto (NBR 6118 / 2014 / 8.2.8):

“Na falta destes ensaios, desde que seja utilizado concreto com fck ≥ 40 Mpa...” (NBR 9062 /
2017 / 9.2.1.1.2)

𝛼𝐸 = 1,0 (para granito e gnaisse)

𝐸𝑐𝑖 = 𝛼𝐸 ∙ 5600 ∙ √𝑓𝑐𝑘 = 1,0 ∙ 5600 ∙ √40 ≅ 35.418 𝑀𝑝𝑎

Para condições semirrígidas

𝛼𝑅 0,38
𝛾𝑚𝑜𝑑 = = = 0,23
2 − 𝛼𝑅 2 − 0,38
𝐸𝑐𝑖,𝑣𝑖𝑔𝑎,𝑚𝑜𝑑 = 0,23 ∙ 𝐸𝑐𝑖,𝑣𝑖𝑔𝑎𝑠 = 4.073 𝑀𝑝𝑎

Dimensões geométricas:

Pilares: 40cm x 40cm

Vigas: 40cm x 45cm

1 - Dados gerais:

Forças devido a ação do vento (NBR 6123 / 1983):

h=4m → 18,3 kN

h=8m → 21,0 kN

2 – Análise na condição articulada:

1º Hipótese: Ação do vento como secundária e carga acidental como principal

• Permanente g=13 kN/m

• Acidental q=8 kN/m

3 – Condição semirrígida:
𝛼𝑅 0,38
𝛾𝑚𝑜𝑑 = = = 0,23
2 − 𝛼𝑅 2 − 0,38
𝐸𝑐𝑖,𝑣𝑖𝑔𝑎,𝑚𝑜𝑑 = 0,23 ∙ 𝐸𝑐𝑖,𝑣𝑖𝑔𝑎𝑠 = 4.073 𝑀𝑝𝑎

1º hipótese: Forças e deslocamentos devido a carga do vento como secundária e carga

acidental como principal

Figura 01: Forças e deslocamentos devido a ação do vento como secundária.

Momento de segunda ordem para a 1º hipótese:

Δ𝑀𝑑 = (𝛾𝑓 ∙ 𝑃𝑔𝑘,ℎ + 𝛾𝑓 ∙ 𝑃𝑔𝑘,ℎ ) ∙ Δℎ

Momento de segunda ordem para a primeira hipótese

h Carga Permanente Acidental Carga 𝚫𝐌𝒕𝒐𝒕,𝒅
𝛄𝐟 𝜹 (cm)
(m) (kN) (kN) Combinada (kN) (kN.m)
8 13 8 1,4 29,4 0,91 0,27
4 13 8 1,4 29,4 0,38 0,11
TOTAL 0,38

Momento de tombamento para a 1º hipótese:

Momento de tombamento para a primeira hipótese

𝐌𝟏,𝐭𝐨𝐭,𝐝
Hv,k (kN) ϒq.ψ0 Hv-Comb h (m)
(kN.m)
21,0 0,84 17,64 8 141,12
18,3 0,84 15,372 4 61,49
TOTAL 202,61

Definição do coeficiente γ𝑧
1 1
γ𝑧 = = =1
ΔM𝑡𝑜𝑡,𝑑 0,38
1−M 1 − 202,61
1,𝑡𝑜𝑡,𝑑

Se γ𝑧 for menor que 1,1 não é necessário considerar os efeitos de 2 º ordem (NBR 6118 2014
em seu item 15 5 3 e 15 7 2).
