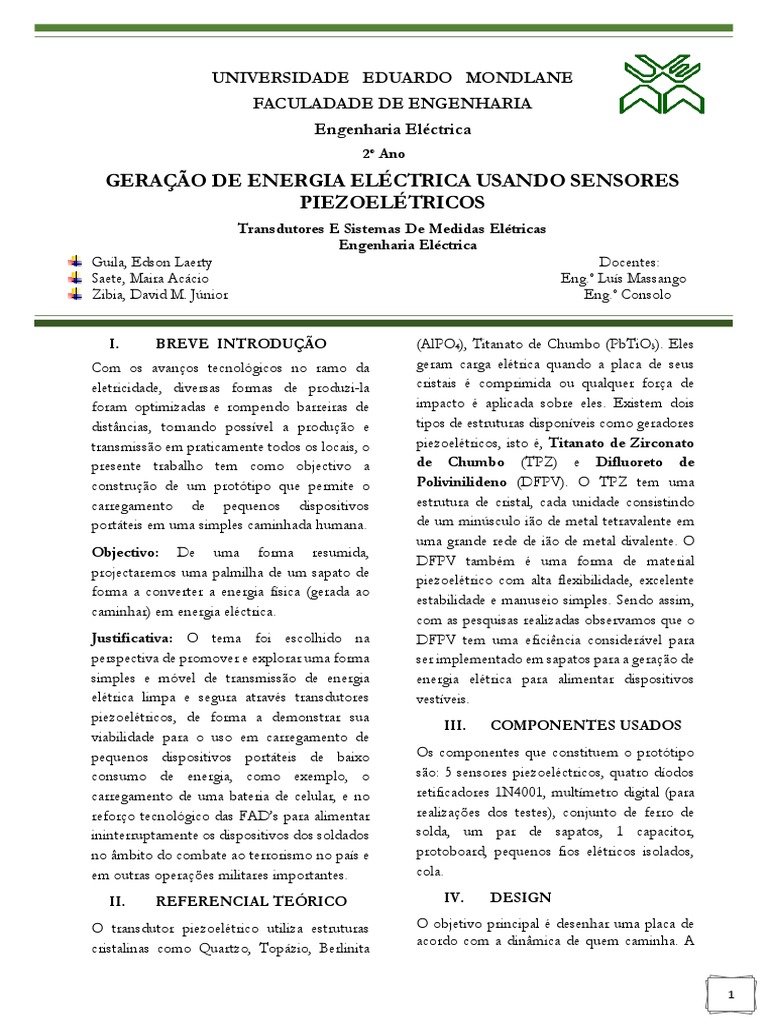

UNIVERSIDADE EDUARDO MONDLANE
FACULADADE DE ENGENHARIA
Engenharia Eléctrica
2o Ano
GERAÇÃO DE ENERGIA ELÉCTRICA USANDO SENSORES
PIEZOELÉTRICOS
Transdutores E Sistemas De Medidas Elétricas
Engenharia Eléctrica
Guila, Edson Laerty
Saete, Maira Acácio
Zibia, David M. Júnior
I. BREVE INTRODUÇÃO
Com os avanços tecnológicos no ramo da
eletricidade, diversas formas de produzi-la
foram optimizadas e rompendo barreiras de
distâncias, tornando possível a produção e
transmissão em praticamente todos os locais, o
presente trabalho tem como objectivo a
construção de um protótipo que permite o
carregamento de pequenos dispositivos
portáteis em uma simples caminhada humana.
Objectivo: De uma forma resumida,
projectaremos uma palmilha de um sapato de
forma a converter a energia física (gerada ao
caminhar) em energia eléctrica.
Justificativa: O tema foi escolhido na
perspectiva de promover e explorar uma forma
simples e móvel de transmissão de energia
elétrica limpa e segura através transdutores
piezoelétricos, de forma a demonstrar sua
viabilidade para o uso em carregamento de
pequenos dispositivos portáteis de baixo
consumo de energia, como exemplo, o
carregamento de uma bateria de celular, e no
reforço tecnológico das FAD’s para alimentar
ininterruptamente os dispositivos dos soldados
no âmbito do combate ao terrorismo no país e
em outras operações militares importantes.
II. REFERENCIAL TEÓRICO
O transdutor piezoelétrico utiliza estruturas
cristalinas como Quartzo, Topázio, Berlinita
Docentes:
o
Eng. Luís Massango
Eng.o Consolo
(AlPO4), Titanato de Chumbo (PbTiO3). Eles
geram carga elétrica quando a placa de seus
cristais é comprimida ou qualquer força de
impacto é aplicada sobre eles. Existem dois
tipos de estruturas disponíveis como geradores
piezoelétricos, isto é, Titanato de Zirconato
de Chumbo (TPZ) e Difluoreto de
Polivinilideno (DFPV). O TPZ tem uma
estrutura de cristal, cada unidade consistindo
de um minúsculo ião de metal tetravalente em
uma grande rede de ião de metal divalente. O
DFPV também é uma forma de material
piezoelétrico com alta flexibilidade, excelente
estabilidade e manuseio simples. Sendo assim,
com as pesquisas realizadas observamos que o
DFPV tem uma eficiência considerável para
ser implementado em sapatos para a geração de
energia elétrica para alimentar dispositivos
vestíveis.
III. COMPONENTES USADOS
Os componentes que constituem o protótipo
são: 5 sensores piezoeléctricos, quatro díodos
retificadores 1N4001, multímetro digital (para
realizações dos testes), conjunto de ferro de
solda, um par de sapatos, 1 capacitor,
protoboard, pequenos fios elétricos isolados,
cola.
IV. DESIGN
O objetivo principal é desenhar uma placa de
acordo com a dinâmica de quem caminha. A
1
fig. 1 descreve a dinâmica do pé ao caminhar e
o padrão da força exercida no solo pelos pés.
Devido a essa carga, os materiais piezoelétricos
sofrem estresse e esse estresse é convertido em
tensão de corrente alternada (CA), pois é
propriedade do material piezoelétrico. Durante
a caminhada, o movimento dos pés é
denominado ciclo da marcha. Consiste em
duas fases, ou seja, fase de apoio e fase de
balanço. Estamos preocupados apenas com a
fase de apoio, onde o pé está em contato com
o solo em diferentes áreas de contato.
Figura 1: Mecânica do pé ao andar
Este anexo envolve um desenho simples para
um calçado com sensores piezoelétricos
encaixados nele. A colocação dos sensores
piezoelétricos será feita tendo em vista a
mecânica do pé e o impacto ao caminhar.
Figura 2: Colocação de sensores piezoelétricos na sola.
V. Projeção do circuito do protótipo
 Construindo a ponte retificadora
Os transdutores piezoelétricos produzem
energia CA, então converter para CC é uma
parte essencial sendo que CA não pode ser
armazenada. Usaremos uma ponte retificadora
composta por díodos que têm a propriedade de
queda de tensão relativamente baixa e boa
recuperação reversa, de forma que a potência
máxima seria fornecida com perdas de
retificação mínimas. A ponte retificadora será
seguida por um capacitor para minimizar
ondulações.
Referentemente a componente teórica, uma
observação a destacar é que, quando a tensão
for aplicada aos díodos e eles permitirem que a
corrente passe, então eles estarão no modo de
polarização directa, e se eles não permitirem
a passagem da corrente eléctrica, então eles
estarão no modo de polarização inversa.
Deste modo, conforme o diagrama de circuito
acima, os díodos são conectados no modo de
polarização directa para permitirem que a
corrente passe por eles.
VI. Conclusão
As pesquisas realizadas trouxeram
conhecimento teórico sobre os transdutores
piezoelétricos, factor que nos possibilitou
propor um desenho de um protótipo que
colocará à prova as inúmeras utilidades dos
sensores piezoelétricos na geração de energia
elétrica através de uma simples caminhada
humana.
VII. Referencias Bibliográficas
[1] “Ponte retificadora de onda completa”
https://lastminuteengineers.com/the-full-wave-
bridge-rectifier/ (acessado em_ 13/11/21)
[2]“Análise_de_Marcha_Caminhando”_https:
//mass4d.com/blogs/clinicians-blog/foot-
biomechanics-as-a-component-of-stroke-
rehab (acessado em 12/11/2021)
[3] “Biomecânica: Zona do pé que sofre
pressão__ao__caminhar”_https://www5.usp.
br/noticias/pesquisa-noticias/um-
laboratorio-em-movimento-pesquisas-em-
biomecanica-contribuem-para-saude-na-
locomocao/(acessado em 12/11/2021)
[4]“Principais_vantagens_do_material_PVDF
em_comparação_com_o_PZT”_https://ww
w.researchgate.net/post/what_are_the_main_
advantages_of_PVDF_material_rather_than_
other_piezoelectric_materials_(acessa-do em
11/11 de 2021)
