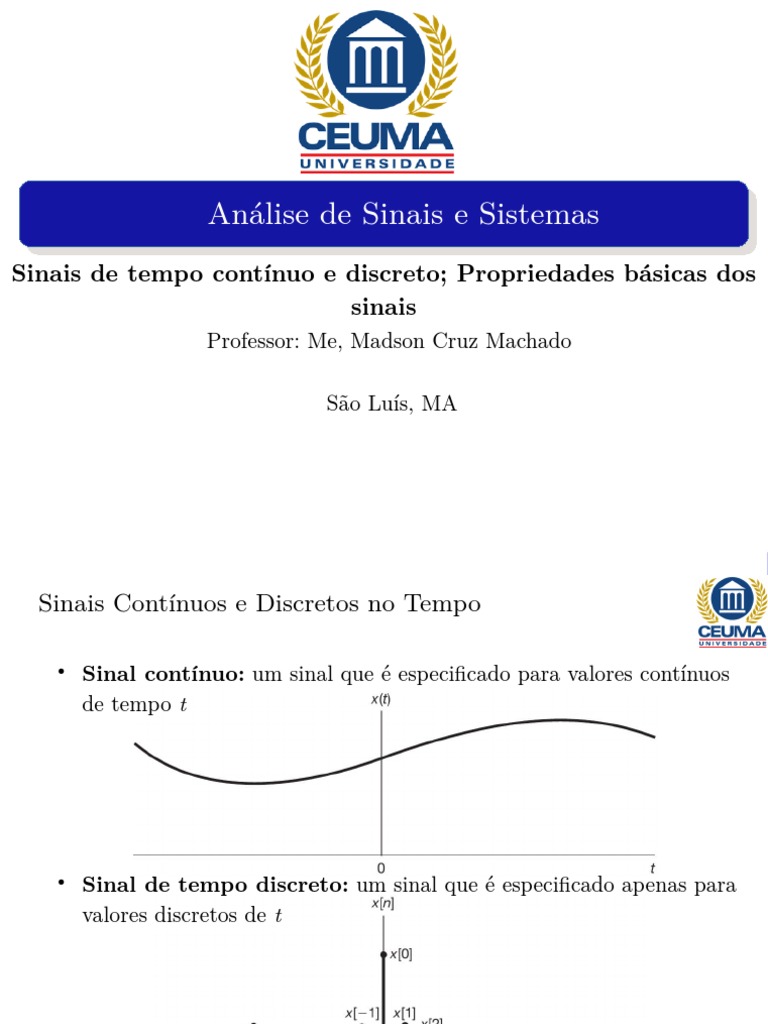

Análise de Sinais e Sistemas

Sinais de tempo contínuo e discreto; Propriedades básicas dos

sinais
Professor: Me, Madson Cruz Machado

São Luís, MA
Sinais Contínuos e Discretos no Tempo

●
Sinal contínuo: um sinal que é especificado para valores contínuos
de tempo t

●
Sinal de tempo discreto: um sinal que é especificado apenas para
valores discretos de t

Prof.: Me, Madson Cruz Machado 2

Sinais Analógicos e Digitais

●
Os termos contínuo no tempo e discreto no tempo qualificam a
natureza do sinal ao longo do eixo de tempo (eixo horizontal)

●
Os termos analógico e digital, por outro lado, qualificam a natureza
da amplitude do sinal (eixo vertical)

●
Um sinal analógico não é necessariamente um sinal contínuo no tempo e
que um sinal digital não é necessariamente um sinal discreto no tempo

Prof.: Me, Madson Cruz Machado 3

Sinais Analógicos e Digitais

Prof.: Me, Madson Cruz Machado 4

 Transformação da Variável Independente

●
Deslocamento no tempo

Sinais de tempo discreto relacionados por um deslocamento no tempo. Nesta

figura, n0 > 0, de modo que x[n – n0] é uma versão atrasada de x[n] (isto é, cada
ponto em x[n] aparece atrasado em x[n – n0]).
Prof.: Me, Madson Cruz Machado 5
 Transformação da Variável Independente

●
Deslocamento no tempo

Sinais de tempo contínuo relacionados por um deslocamento no tempo. Nesta

figura, t0 < 0, de modo que x(t – t0) é uma versão adiantada de x(t) (isto é, cada
ponto em x(t) aparece antes em x(t – t0))

Prof.: Me, Madson Cruz Machado 6

 Transformação da Variável Independente

●
Reflexão no tempo

(a) Sinal de tempo discreto x[n]; (b) sua reflexão x[−n] em relação a n = 0.

Prof.: Me, Madson Cruz Machado 7

 Transformação da Variável Independente

●
Reflexão no tempo

(a) Sinal de tempo contínuo x(t); (b) sua reflexão x(−t) em relação a t = 0.
Prof.: Me, Madson Cruz Machado 8
Transformação da Variável Independente

●
Mudança de escala no tempo

Sinais de tempo contínuo relacionados por mudança de escala no tempo.

Prof.: Me, Madson Cruz Machado 9
Transformação da Variável Independente

●
Ex.: Dado o sinal

Encontre:
a) x(t+1)
b) x(-t+1)
c) x(3t/2)
d) x(3t/2+1)

Prof.: Me, Madson Cruz Machado 10

 Sinais Periódicos

●
x(t) = x(t+T)
●
x[n] = x[n+N]

Sinal periódico de tempo contínuo.

Sinal periódico de tempo discreto com período fundamental N0 = 3.

Prof.: Me, Madson Cruz Machado 11

 Sinais com Simetria Par e Simetria Ímpar

●
Simetria par
x(-t) = x(t)
x[-n] = x[n]
●
Simetria ímpar
x(-t) = -x(t)
x[-n] = -x[n]

(a) Sinal de tempo contínuo com simetria par;

(b) Sinal de tempo contínuo com simetria ímpar.

Prof.: Me, Madson Cruz Machado 12

Sinal Senoidal

Sinal senoidal de tempo contínuo.

Prof.: Me, Madson Cruz Machado 13
 Período Fundamental

●
Ex.: Determine o período fundamental do sinal a seguir

●
Ex.: Determine o período fundamental do sinal a seguir

Prof.: Me, Madson Cruz Machado 14
