), Outubro – 2019

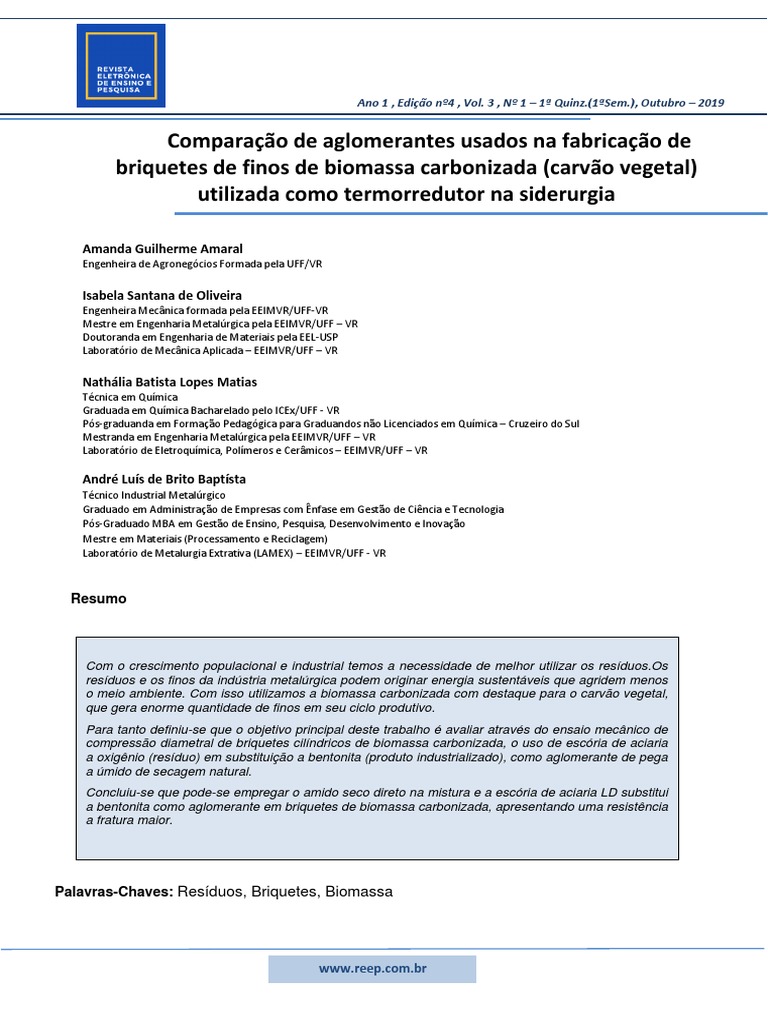

Resumo
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
1 – INTRODUÇÃO
O uso de briquetes em como carga de altos-fornos já é uma realidade que tende a aumentar cada
vez mais, devido trazer economia e gerar menos resíduo {1,2}, como mostram as Figuras 1, 2, 3 .
{2}
Figura 1 – Matéria prima carregada no alto –forno
{2}
Figura 2 – Geração de escória de acordo com a carga do alto –forno
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
{2}
Figura 3 – Produção de gusa com o uso de briquete na carga do alto –forno
Durante a produção e transporte do carvão vegetal, há uma grande geração de finos que chega
a 25% da produção, distribuídos na seguinte forma: 3,7% nas carvoarias, 5,8% no carregamento e
transporte, 6,3% na armazenagem e 9,4% no peneiramento.{3}
O alto-forno é um reator metalúrgico, destinado a produzir ferro gusa, através da redução de
minérios de ferro, com a qualidade e em quantidade necessárias para o bom andamento dos processos
produtivos subsequentes. No interior desse reator metalúrgico, estão reagindo sólidos, líquidos e
gases, pois também ocorrem grandes gradientes de temperatura, variando em torno de 2000°C em
frente as ventaneiras, até cerca de 200°C, nas regiões superiores, onde os gases deixam o forno.{4}
A operação do alto-forno consiste em carregar periodicamente, pelo topo desse reator, as
matérias-primas sólidas: minério de ferro (granulado e/ou sínter e/ou pelota), coque ou carvão vegetal e
fundentes, enquanto o ar, enriquecido ou não com oxigênio e as injeções auxiliares, é insuflado pelas
ventaneiras na parte inferior do forno (Figura 2). O combustível/redutor, que pode ser coque ou o
carvão vegetal entra em combustão na região de insuflação de ar no interior do forno gerando gases
redutores em alta temperatura.{4}
Os mini altos fornos a carvão vegetal, utilizados pelas usinas não integradas apresentam
capacidade para a produção que varia de 55 a 350 t/dia de ferro-gusa e os altos fornos a carvão
vegetal, utilizados em usinas integradas, mas sem a unidade de coqueria, apresentam capacidade de
produção na faixa de 1000 a 2500 t/dia. {4}
Assim se tem uma geração de 340 kg de resíduos sólidos a cada tonelada de ferro-gusa
produzida.{5}
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
Os briquetes de cura a frio podem ser monoconstituídos (carvão e/ou coque ou biomassa),
minério de ferro, ferro-ligas, fundentes; biconstiuídos autoredutores (minério + carvão ou coque);
autofundentes (minério + fundente + redutor) ou multiconstituídos. {18}
Podem ser usados em altos fornos, aciarias, fornos panela, fornos de fundição, carro torpedo ou
panela de vazamento.{19}
No presente trabalho compara-se o aglomerante clássico usado na briquetagem de finos de
carvão vegetal, a bentonita, com o uso de escória de aciaria LD finamente moída.
2 – MATERIAIS E MÉTODOS
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
Tabela 4 - Granulometria Representativa dos Materiais Utilizados para Confecção dos Briquetes
Tabela 5 - Teores médios de materiais voláteis da cinzas e de carbono fixo, com base na analise química
imediata dos carvões
Tabela 6 - Valores médios observados a partir da análise dos principais componentes das cinzas dos
carvões
Tabela 7 - Basicidade binária das escórias no alto-forno, estimada pela reação dos teores médios de CaO e
de SiO2, considerando as respectivas massas moleculares
Tabela 8 - Valores médios das análise química elementar, dos teores de umidade e dos poderes caloríficos
superiores dos carvões.
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
Tabela 10 - Valores médios dos graus de moabilidade dos carvões (NBR 8739)
Tabela 11 - Valores médios das densidades aparentes do granel (Kg mdc-1), aparente (Kg mdc-1), e
verdadeira (Kg mdc-1)
As misturas (Com escória - 5% escória, 5% cal, 5% calcário, 5% de amido, água 40% e Padrão
com Bentonita e Amido - 8% de ligante (50% bentonita + 50% amido) e água45%) para a confecção dos
briquetes cilíndricos foram executadas em misturador combinado mós e pás, com tempo fixo de 10
minutos. Os materiais eram misturados a seco primeiramente em seguida adicionava-se a água (em
partes), deixando a mistura homogeneizar-se antes.
A briquetagem foi feita a frio em prensa tipo macaco hidráulico de acionamento manual, com
força de 6 ton e tempo de prensa fixo em 3 minutos.
Os ensaios foram conduzidos de acordo com ABNT 12654 e ISO 17025. A seleção de materiais
e amostragem foi de acordo com a ABNT 10007. Os corpos de prova foram confeccionados de acordo
com a norma ABNT 7680, 5738 e 13729. O ensaio de compressão diametral foi executado de acordo
com a norma ASTM C496 e ABNT 7222.
A base foi em média de 500g de uma mistura de carvão vegetal (biomassa carbonizada), onde
se adicionou, o aglomerante 1 - composto de escória, cal , calcário e amido e o aglomerante 2 –
composto de bentonita e amido de milho.
Avaliou-se a densidade aparente pela norma ABNT NBR 6922
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
A resistência mecânica foi avaliada através do ensaio de compressão diametral dos briquetes
medindo-se a força de fratura. Foram executados 10 ensaios para cada mistura briquetada.
Determinou-se também, através do método proposto na bibliografia {16}, a quantidade de
briquetes que se pode empilhar e a altura máxima de pilha que se pode fazer em estocagem.
3 - RESULTADOS E DISCUSSÃO
Gráfico 1 – Resistência a Compressão Diametral dos Briquetes de Finos de Carvão Vegetal Siderúrgico
As fórmulas usadas para o calculo da tensão máxima admissível foram de acordo com as
normas ABNT 15087 (Fórmulas 1 e 2) , ABNT 7222 (Fórmula 3) e ABNT 14810 (Fórmula 4).
= 2F / DL (Fórmula 3)
=F/DxL (Fórmula 4)
O Gráfico 2, mostra os valores dos intens de comparação do efeito dos dois aglomerantes na
briquetagem de finos de carvão vegetal.
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
Gráfico 1 – Valores dos Requisitos usados para Comparação de Aglomerantes Empregados na Produção
dos Briquetes de Finos de Carvão Vegetal Siderúrgico
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
Em um estudo realizado por Cruz (2008) {23}, o mesmo diz que, a granulometria não só
influencia na aglomeração das partículas, com ou sem aglutinantes, mas também nas propriedades
físico-mecânicas dos briquetes.{8}
Brito (1986) {24} produzindo briquetes experimentais, constatou que a granulometria do carvão e
a força de prensagem influencia significativamente na densidade relativa aparente e também na
resistência ao esmagamento, devido a maior massa no mesmo volume. {8}
Segundo Kaliyan e Morey (2009) {25} o tamanho das partículas é um influenciador importante da
durabilidade e resistência dos briquetes, evidenciando a importância da classificação granulométrica da
biomassa antes da compactação. Sendo que menores partículas facilitam a união das mesmas,
diminuído os espaços vazios entre as partículas proporcionando maior densidade relativa aparente. {8}
4 – CONCLUSÃO
A escória de aciaria LD pode ser utilizada como aglomerante de pega a úmido na briquetagem de finos
de carvão vegetal siderúrgico.
O aproveitamento destes finos, gerando um carvão chamado de sintético, compactado, prensado,
industrializado, ecológico ou reciclado, possibilita a diminuição da utilização de material granular natural.
O reaproveitamento de finos traz junto um apelo ambiental, social e econômico.
Este produto pode ser utilizado em aquecimento doméstico e industrial, geração de energia, na
metalurgia em aplicações que as solicitações mecânicas não sejam elevadas.
5 - REFERÊNCIAS BIBLIOGRAFICAS
[1] BAPTÍSTA, A. L. B. - Desenvolvimento de um briquete auto-fundente, multiconstituido de rejeitos, resíduos e descartes recicláveis gerados na
planta integrada de produção de aço, aplicado como componente da carga de fornos de redução de ferro. 2016. 195f. Dissertação
(Mestrado Profissional em Materiais) – Fundação Oswaldo Aranha – Campus Três Poços, Centro Universitário de Volta Redonda,
Volta Redonda.
[2] OLLI MATTILA, SSAB Swedish Steel - Korkealämpötilaprosessit (Procesos de Alta Temperatura) - Pyrometallurgiset pelkistysprosessit
(Procesos de redução pirometalúrgica) - Universidad de Oulu - Setembro, 2018
[3] ROBETTI, L. ; BERNARDIN, A. M. - Uso de bentonita como aglutinante para a fabricação de briquetes com finos de carvão vegetal. Trabalho de
Conclusão de Curso Universidade do Extremo Sul Catarinense, Curso de Tecnologia em Cerâmica, 2009
[4] RIZZO, E. Introdução aos processos siderúrgicos. Associação Brasileira de Metalurgia, Materiais e Mineração: São Paulo, 2005
[5] COELHO, S. T. – Carvão Vegetal : Aspectos Técnicos, Sociais, Ambientais e Econômicos. Instituto de Eletroténica e Energia, Centro Nacional
de Referência em Biomassa, Dezembro de 2008
[6] FRANCO, A. J. - Estudo e Caracterização de composições de Coque e Fibras Vegetais (Bagaço de Cana e Madeira) Para Aplicação na
Produção de Briquetes Dissertação (mestrado) - Universidade Federal de São Carlos, Campus Sorocaba, 2011
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
[8] BORGHI, M. M. - Efeito da granulometria na avaliação dos briquetes. Monografia apresentada ao Departamento de Ciências Florestais e da
Madeira da Universidade Federal do Espírito Santo, como requisito parcial para obtenção do título de Engenheiro Industrial Madeireiro.
Universidade Federal do Espírito Santo , Centro de Ciências Agrárias, Departamento de Ciências Florestais e da Madeira - Jerônimo
Monteiro, Espírito Santo, 2012
[9] QUIRINO, W. F.; VALE, A. T.; ANDRADE, A. P. A.; ABREU, V. L.; AZEVEDO, A. C. S. Poder calorífico da madeira e de resíduos
lignocelulósicos. Biomassa & Energia, Viçosa, MG, v. 1, n. 2, p. 173 – 182, 2004.
[10] SCHNEIDER, R. C. S. Extração, caracterização e transformação do óleo de rícino. (Tese de Doutorado). Porto Alegre, RS. UFRS. 280 p. 2003
[11] GONÇALVES, J. E. - Avaliação energética e ambiental de briquetes produzidos com rejeitos de resíduos sólidos urbanos e madeira de
Eucalyptus grandis. Tese (Doutorado) - Universidade Estadual Paulista, Faculdade de Ciências Agronômicas, Botucatu, 2010
[12] QUIRINO, W. F. Briquetagem de carvão vegetal e resíduos agrícolas. In: CONGRESSO BRASILEIRO DE ENERGIA, 4., 1987, Rio de Janeiro.
Anais... Rio de Janeiro: CBE, 1987. p. 36-41.
[13] FONTES, P. J. P. ; QUIRINO, W. F. ; JÚNIOR, F. P. - Aglutinantes para Briquetagem de Carvão Vegetal - Laboratório de Produtos Florestais,
em 1984
[14] QUIRINO, W. F. ; BRITO, J. O. - Características e índice de combustão de briquetes de carvão vegetal. Secretaria do Meio Ambiente , Instituto
Brasileiro do Meio Ambiente e dos Recursos Naturais Renováveis, Diretoria de Incentivo à Pesquisa e Divulgação, Laboratório de
Produtos Florestais, Brasília, 1991
[15] SALEME, J. E. F. Estudo básico para briquetagem do carvão vegetal. Ouro Preto, Escola de Minas e Metalurgia, s.d. 19p.
[16] SILVA, D. A. da. et al. - Caracterização de biomassas para a briquetagem. Rev. FLORESTA, Curitiba, PR, v. 45, n. 4, p. 713 - 722 , out. / dez.
2015. ISSN eletrônico 1982-4688 / ISSN impresso 0015-3826. DOI: 10.5380/rf.v45i4.39700
[17] BAPTÍSTA, A. L. B. – O processo de briquetagem. Caderno Técnico. Laboratório de Metalurgia Extrativa. Escola de Engenharia Industrial
Metalúrgica de Volta Redonda. Universidade Federal Fluminense. 2015
[18] BAPTÍSTA, A. L. B. - Desenvolvimento de Produto Sustentável e Ecológico na Área de Metalurgia Extrativa para uso em Fornos de Fundição –
Contribuição Técnica Apresentada ao 46º Seminário de Redução de Minério de Ferro e Matérias-Primas, 17º Simpósio Brasileiro de
Minério de Ferro e 4° Simpósio Brasileiro de Aglomeração de Minério de Ferro, parte integrante da ABM Week, realizada de 26 a 30 de
Setembro de 2016, Rio de Janeiro, RJ, Brasil.
[19] BAPTISTA, A. L. B. – Desenvolvimento de Produto Ecológico na Área de Metalurgia Extrativa para Uso Como Componente da Carga de Altos-
Fornos. Trabalho Apresentado ao Xº Encontro de Ciência, Tecnologia e Inovação. Curitiba/PR – 2017
[20] SILVA, C. F. - Estudo da utilização da escória de aciaria LD como aglomerante a frio na pelotização do minério de ferro. Projeto de
Conclusão de Curso. Universidade Federal Fluminense, Escola de Engenharia Industrial Metalúrgica de Volta Redonda,
Graduação em Engenharia Metalúrgica, Volta Redonda , 2015
[21] RIBEIRO, M. S. - Estudo da utilização da escória de aciaria LD como aglomerante a frio na briquetagem do minério de ferro.
Projeto de Conclusão de Curso. Universidade Federal Fluminense, Pólo Universitário de Volta Redonda, Escola de
Engenharia Industrial Metalúrgica de Volta Redonda, Curso de Graduação em Engenharia Metalúrgica, Volta Redonda - RJ –
2017
www.reep.com.br
Ano 1 , Edição nº4 , Vol. 3 , Nº 1 – 1ª Quinz.(1ªSem.), Outubro – 2019
[22] GROVER, P. D.; MISHRA, S. K. Biomass Briquetting: technology and practices, Bangkok: Food and Agriculture Organization of the
United Nations, 1996.
[23] CRUZ, F. M. Propriedades de briquetes fabricados com finos de carvão de Eucalyptus sp. e Schizolobium amazonicum (Paricá).
(Monografia). Viçosa, MG. UFV. 50 p. 2008.
[24] BRITO, J. O. Estudo sobre a produção de carvão e briquetes de carvão de casca de pinus. Piracicaba, SP. Escola Superior de
Agricultura "Luiz de Queiroz". 58 p. 1986.
[25] KALIYAN, N.; MOREY, R. V. Factors affecting strength and durability of densified biomass products. Biomass and Bioenergy.
Oxford, GB. v. 33, n. 3, p. 337 – 359, 2009.
