ESTM006-17: Materiais Poliméricos: Universidade Federal Do ABC

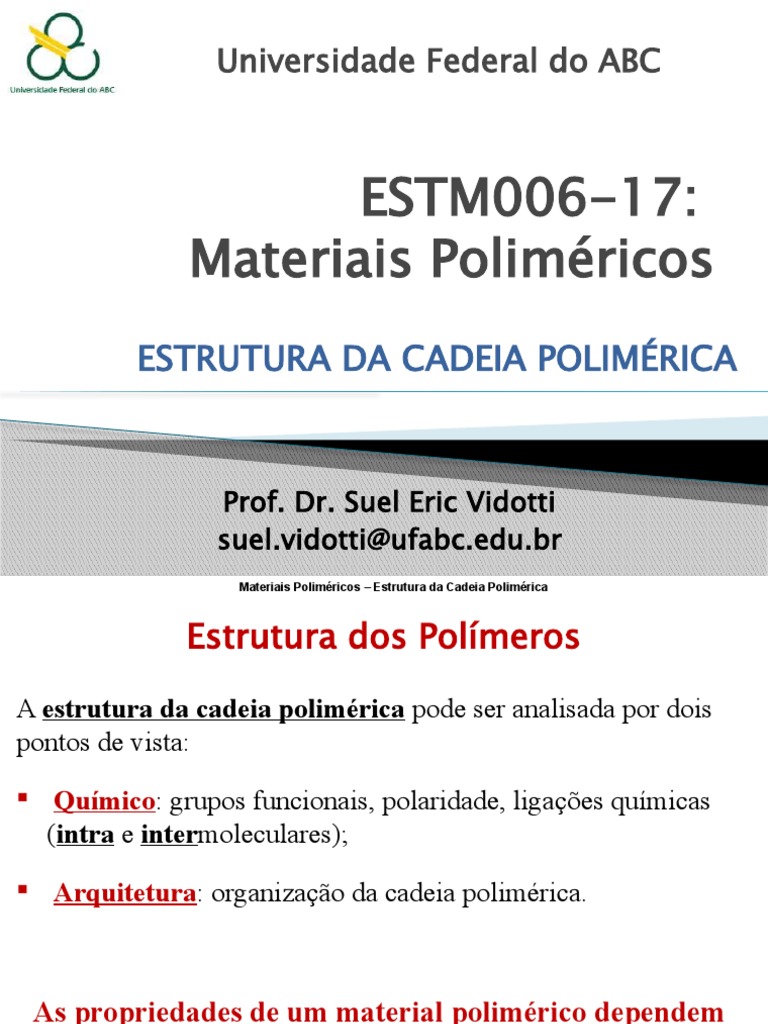

Universidade Federal do ABC
ESTM006-17:
Materiais Poliméricos
ESTRUTURA DA CADEIA POLIMÉRICA
Prof. Dr. Suel Eric Vidotti

suel.vidotti@ufabc.edu.br
Materiais Poliméricos – Estrutura da Cadeia Polimérica
Estrutura dos Polímeros
A estrutura da cadeia polimérica pode ser analisada por dois

pontos de vista:
 Químico: grupos funcionais, polaridade, ligações químicas

(intra e intermoleculares);
 Arquitetura: organização da cadeia polimérica.
As propriedades de um material polimérico dependem

da estrutura da cadeia!
2
Prof. Suel Vidotti ESTM006-17: Materiais Poliméricos
Arquitetura da Cadeia Polimérica

A arquitetura da cadeia polimérica é composta pelas seguintes
características:
 Tipos de cadeia: linear, ramificada, com ligações cruzadas e

em rede.
 Conformação da cadeia: arranjos geométricos espaciais que a
cadeia pode adquirir e que podem ser mudados através de simples
rotações das ligações C-C  reversíveis.
 Configuração da cadeia: arranjos moleculares espaciais fixados
pelas ligações químicas covalentes intramoleculares.
 O arranjo molecular do grupo lateral ao longo do eixo da cadeia
é definido durante sua polimerização, não podendo ser alterado
posteriormente.
 Massa molar e distribuição de massa molar
3
Estrutura da Cadeia Polimérica
Tipos de cadeia:
- Linear - Ramificada
polietileno (PEAD), PVC, poliestireno, nylon polietileno (PEBD)
- em Rede
- com Ligações cruzadas

Epóxi, PU (meros tridimensionais e
borrachas (vulcanização) polímeros com muitas ligações cruzadas)
4
CONFORMAÇÃO DA CADEIA
 A conformação das cadeias de polímeros é influenciada pelo posicionamento dos

átomos de carbono da cadeia principal e pode ser alterada pela rotação das ligações
simples C-C;
 Esta rotação é livre, mas deve-se respeitar a geometria tetraédrica do carbono,
mantendo-se os ângulos de ligação (109°28’) e a distância de ligação entre os
átomos (1,54 Å);
 3 átomos C (plano): ao se ligar 4° átomo de C (ligação covalente simples), pode
ocupar qualquer posição dentro do cone (mantendo a distância e os ângulos
fixos)  C’4 e C”4 (plano) e outras acima e abaixo do plano e assim sucessivamente
para outros C.
 Resultado: grande mobilidade da cadeia polimérica  processamento.
5
Conformação da Cadeia
- Existe uma barreira energética para a
rotação das ligações da cadeia polimérica.
- Oxigênio na cadeia principal: barreira
energética pequena (molécula + flexível).
poli(etileno adipato): ligação C-O confere

flexibilidade à cadeia  amorfo
- Grupos laterais grandes aumentam essa

barreira energética. Energia potencial de uma molécula em função
do ângulo de rotação da ligação
- Dupla ligação e anel benzênico:
altíssima barreira energética (molécula
+ rígida).
Grupo parafenileno confere rigidez  semicristalino

6
 A maneira como uma cadeia polimérica vai se empacotar,
formando o estado sólido, depende de suas características
estruturais (grupos funcionais, polaridade, ligações químicas
intra e intermoleculares), da velocidade (taxa) de resfriamento
e do meio em que está inserida.
Três tipos de conformação da cadeia:
1. Novelo, aleatória ou enrodilhada;
2. Zig-zag planar;
3. Helicoidal, hélice ou espiral.
7
1. Novelo, aleatória ou enrodilhada
 Cadeia polimérica sem nenhuma
regularidade, com enovelamentos
aleatórios.
 Termodinamicamente favorável
(menor energia).
 A estrutura enovelada ocorre na fase
amorfa do estado sólido, em
solução (sem agitação) ou no estado
fundido (sem fluxo).
 Solução ou estado fundido: cadeias
tem total mobilidade  Cadeia polimérica com inúmeras dobras
e enovelamentos aleatórios, produzidos
processabilidade. por rotações das ligações da cadeia.
8
2. Zig-zag planar
 No estado sólido, cadeias lineares sem grupos laterais podem se
empacotar de uma maneira regular (zig-zag);
 Átomos de C da cadeia principal se dispõem espacialmente mantendo os
ângulos e distâncias de ligação constantes e característicos para cada tipo
de ligação;
 Exemplos zig-zag planar: PEBD, PEAD, PA, PC, PET etc.
Conformação zig-zag planar de uma sequência etilênica
9
3. Helicoidal, hélice ou espiral
 No estado sólido, a presença de
grupos laterais na cadeia
polimérica (devido ao efeito
espacial), tende a distorcer a
conformação zig-zag planar;
 Se a disposição do grupo lateral
for regular (iso ou sindiotática),
tem-se a distorção da cadeia
formando a conformação
helicoidal;
 O diâmetro e o passo da hélice
dependem da posição espacial
(taticidade), do volume e forma do
grupo lateral;
 Ex.: polímeros vinílicos isotáticos.
Conformação helicoidal de
polímeros vinílicos isotáticos
10
CONFIGURAÇÃO DA CADEIA
Definição: arranjos moleculares espaciais de um grupo lateral ao longo
do eixo da cadeia.
 Configuração da cadeia de um polímero é definida na sua
polimerização;
 Existem 3 tipos de configuração da molécula polimérica:
1. Encadeamento em polímeros;
2. Taticidade;
3. Isomeria cis/trans em dienos.
11
Configuração da Cadeia
1. Tipos de encadeamento em polímeros
(grupo lateral)
• Monômeros vinílicos
onde o grupo lateral
(R) é volumoso (PS)
 cabeça-cauda
 Encadeamento: sequenciamento pode ser naturalmente ordenado, sem

necessidade da adição de um catalisador (PS);
 Catalisadores Ziegler Natta e metalocênicos: regiosseletivos  inserção
cabeça-cauda.
12
2.Taticidade
 Regularidade espacial com que grupos laterais são alocados na cadeia
polimérica. Ex.: monômeros vinílicos com encadeamento do tipo cabeça-
cauda que diferem nos arranjos espaciais dos grupos laterais.
Estereoespecificidade:
Estereoisomerismo propriedade de um polímero
ser iso ou sindiotático.
ISOTÁTICO SINDIOTÁTICO ATÁTICO
13
Taticidade
• PS (+ comum, R = grupo lateral

comercial): atático 
amorfo, transparente;
• PS sindiotático:
semicristalino
(Tf = 255ºC)
14
TATICIDADE
• Polímeros estereoregulares são polimerizados com o uso de catalisadores
estereoespecíficos (Ziegler-Natta ou metalocênicos).
PP isotático
PP sindiotático
PP atático
Cristalização: propriedades
15
3. Isomeria cis/trans em dienos
 Durante a polimerização comercial de dienos,
as 2 duplas ligações tendem a reagir formando
uma nova dupla ligação no centro do mero;
 Ex.: monômero do isopreno (2-metil-1,3-
butadieno) é assimétrico (C-C no centro e 2
C=C):
 Durante a formação da nova C=C é possível a
geração de 2 estruturas isoméricas (cis ou
trans) com a mesma probabilidade:
 cis: cadeia cresce do mesmo lado da dupla
ligação;
 trans: cadeia cresce em lados opostos;
 Síntese do isopreno sem catálise tem-se:
45% de cada isômeros cis e trans, 8% 3-4
vinil e 2% 1-2 vinil.
16
Isomeria cis/trans e vinil
 Se apenas uma dupla ligação for

envolvida na polimerização, tem-se a
formação de 2 estruturas do tipo vinil
(vinil 1,2 e 3,4).
H2C=CH
R
vinil
17
Isomeria Geométrica
 A forma trans do poli(isopreno) apresenta uma estrutura mais

regular, sendo possível, sob tração, a cristalização do polímero.
 Este efeito é indesejado em elastômeros, pois enrijece, reduzindo a
elasticidade e distensibilidade, características básicas desta classe de
materiais.
18
Arquitetura da Cadeia Polimérica
Estrutura dos Polímeros
Tamanho Conformação
(massa molar) da cadeia
Configuração da cadeia
19
MASSA MOLAR
 Soma das massas atômicas dos átomos que compõem uma molécula.
H2O → MM = 18 g/mol; CH3CH2OH → MM = 46 g/mol
 Moléculas poliméricas: alta massa molar.

 Polímeros são polidispersos.
Variação no tamanho
das cadeias
Controle difícil na etapa de

polimerização
20
Massa Molar
Propriedades
Massa molar acima de um

emaranhamentos
certo valor crítico Mc
Emaranhamentos:
restrições a
Baixa MM movimentação das
cadeias
Alta MM
21
Massa Molar
Série dos alcanos (C-H)

Nº de carbonos Estado físico e
Uso
na cadeia propriedades
1–4 Gás simples Gás de cozinha
5 – 11 Líquido simples Gasolina
Líquido de média
9 – 16 Querosene
viscosidade
Líquido de alta
16 – 25 Óleo e graxa
viscosidade
25 – 50 Sólido simples Velas de parafina
Sólido plástico Garrafas e embalagens
1000 - 3000
tenaz de polietileno
22
Massa Molar
* Não há consenso acerca da massa molar mínima para uma molécula ser
considerada um polímero. Uma possível classificação:
• MM < 1000 g/mol  Oligômero

• 1000 < MM < 10.000 g/mol  Polímero de baixa MM
• 10.000 < MM < 100.000 g/mol  Polímero de média MM
• 100.000 < MM < 1.000.000 g/mol  Polímero de alta MM
• MM > 1.000.000 g/mol  Polímero de ultra alta MM
Massa Molar
Monômero Oligômero Polímero
Polímeros comerciais têm MM geralmente entre 15.000 e 500.000 g/mol
23
Massa Molar
Massa molar
média (g/mol)
24
Massa Molar
Efeito da massa molar nas propriedades
25
Massa Molar
Efeito da massa molar nas propriedades
Relação entre massa molar e temperatura de fusão para a série dos

alcanos. Um valor assintótico de cerca de 145 °C é atingido para
polietilenos lineares de massa molar muito alta.
26
Massa Molar
Distribuição de Massa Molar
 Normalmente um material polimérico NÃO têm uma única massa molar
 é uma mistura de moléculas com mesma estrutura química, mas com
diferentes massas molares.
 Existem moléculas de vários tamanhos formando uma distribuição
estatística de massas molares.
Variação no tamanho
das cadeias poliméricas
27
Massa Molar
 A massa molar é geralmente definida por médias:
 
(M n )
Massa Molar Numérica Média
N M i i w i
Ni: número de moléculas do tipo i Mn  i 1

 i 1

Mi: massa molar da molécula do tipo i N i N i
wi = massa da fração i i 1 i 1
Massa total do sistema / número total de moléculas do sistema

+ importante é o número de cadeias poliméricas.
 
Massa Molar Ponderal Média (M w )  NiMi 2

w M i i
Mw 
i 1
 
i 1

+ importante é a massa das
cadeias poliméricas. N M
i 1
i i
w
i 1
i
28
Massa Molar
Índice de Polidispersão ou
Polidispersividade (PI, MWD)
Mw
PI 
Mn
PI > 1 Polímero
Polidisperso
PI = 1 Polímero
Monodisperso
Todas as moléculas com a

mesma massa molar
POLIDISPERSÃO:
 Quanto mais variados forem os tamanhos das moléculas, maior será a
polidispersão (que sempre é maior que 1).
 Quando os tamanhos das cadeias são próximos, a polidispersão é ~ 1.
29
Massa Molar
Exemplos de curvas de Distribuição de Massa Molar
(a)
(a) Polidispersividade estreito
(b)
(b) Polidispersividade amplo
(c)
(c) Distribuição de massa molar
bimodal
30
Massa Molar
PI Exemplo
1 Polimerização viva (aniônica)
1,5 – 2,0 Policondensação (etapas)
Poliadição (em cadeia)
2,0 – 5,0
por radicais livres
Poliadição (em cadeia)

2,5 – 5,0
por inserção (catálise Ziegler-Natta)
2,0 – 4,0 Polímeros industriais
31
Massa Molar
Massa molar viscosimétrica média ( M v )
• A viscosidade de soluções diluídas é função do volume hidrodinâmico do

soluto na solução (massa molar);
• Quanto maior a massa molar mais viscosa é a solução;
• Medidas da viscosidade de soluções poliméricas diluídas permite o cálculo
da uma massa molar viscosimétrica média:
a e K são constantes que dependem do

polímero, do solvente e da temperatura.
Equação de Mark-Houwink:
Relaciona a viscosidade intrínseca [] de uma solução
polimérica e a massa molar do polímero.
32
Massa Molar
Massa molar z média (M z )
Ni: número de moléculas do tipo i

Mi: massa molar da molécula do tipo i
• Quando o interesse é de se levar mais fortemente em conta

a massa molar de cada fração.
• Mz é mais sensível às frações de mais alta massa molar.
33
Massa Molar
Curva de distribuição de massa molar
34
Massa Molar
Determinação da massa molar
A determinação da massa molar pode ser do tipo:
• Absoluto: espalhamento de luz, crioscopia, espectrometria de

massa;
• Relativo: viscosimetria, GPC (gel permeation chromatography);
• Equivalente: determinação de grupos terminais.
35
Massa Molar
36
Massa Molar
1- Contagem de Grupos Finais

 Natureza química do grupo final deve ser conhecida;
 A determinação pode ocorrer por meio de diversas técnicas: titulação,
espectroscopia infravermelho (FTIR) ou ultravioleta (UV) etc;
 Conforme a massa molar aumenta a [ ] de grupos finais diminui;
 Considera-se que o polímero é linear;
 Medida indireta.
37
Massa Molar
1- Contagem de Grupos Finais
Exemplo:
- Determinação de grupos finais carboxílicos em PET
Amostras [COOH] (mmol/g)

PET 35 x 10-3
PETrec-pos: PET reciclado + processo
PETreciclado 43 x 10-3
de pós condensação no estado sólido
PETrec-pos 37 x 10-3
38
Massa Molar
2. Cromatografia de permeação a gel (GPC) ou
Cromatografia de Exclusão por Tamanho (SEC)
 É uma técnica de fracionamento das cadeias poliméricas de
um polímero com relação ao volume hidrodinâmico que cada
uma delas ocupa na solução.
Bom solvente,
altas temperaturas
Solvente pobre,
baixas temperaturas
 O fracionamento ocorre em uma coluna cromatográfica.

 Fase estacionária nas colunas: material altamente poroso.
 Fase móvel: solução polimérica.
39
Cromatografia de Permeação a Gel (GPC) ou

Fase estacionária: Esferas de PS (copolimerizado com di-vinil-benzeno)
ligadas por ligações cruzadas.
40
Massa Molar
Cromatografia de permeação a gel (GPC) ou Cromatografia de
Exclusão por Tamanho (SEC)
Moléculas pequenas (menor

massa molar) são atrasadas pela
passagem pelos poros
41
Massa Molar
Cromatografia de permeação a gel (GPC) ou
 Técnica relativa: necessidade de padrões para calibração.
 Padrões: massa molar determinada por técnicas absolutas (espalhamento de luz).
 Padrões (MM conhecida) 

tempo de retenção.
 Amostras: comparativo dos
tempos de retenção com os
Padrões.
42
Massa Molar
3. Viscosimetria (viscosidade intrínseca)
Viscosidade medida em Polímero solubilizado
solução
Livre de emaranhamentos
(solvatado) formando um solução
• Medidas de viscosidade em solução são normalmente

realizadas pela comparação entre o tempo de
escoamento t, requerido para um dado volume de
solução polimérica passar através de um tubo capilar, e
o tempo requerido para o escoamento de um solvente.
a) Viscosímetro de Ostwald;
b) Viscosímetro de Cannon-Fanske;
c) Viscosímetro de Ubbelohde:
43
Massa Molar
Viscosimetria
1. Viscosidade relativa (rel)
h = viscosidade da solução polimérica;
 t 0 = viscosidade do solvente puro;
 rel  
 0 t0 t = tempo escoamento solução polimérica;
t0 = tempo escoamento do solvente puro.
2. Viscosidade específica (esp)
 As viscosidades relativas obtidas
  0 experimentalmente são
esp    rel  1 transformadas em viscosidade
0
reduzida e inerente
3. Viscosidade reduzida (red) 4. Viscosidade inerente (iner)
esp (ln rel )

 red 
c c
44
Massa Molar
Viscosimetria
5- Viscosidade intrínseca [] Viscosidade reduzida
   [esp / c]c  0  [(lnrel ) / c]c  0

Traçando-se um gráfico de Viscosidade inerente
viscosidade reduzida e viscosidade
inerente em função da
concentração, tem-se:
Extrapolando-se as retas para a c = 0, obtém-se a viscosidade intrínseca.

Determina-se a Mv pela equação de Mark-Houwink:
a e K são constantes que dependem do

polímero, do solvente e da temperatura.
45
Massa Molar
4- Índice de Fluidez ou
Melt Flow Index (MFI)
 Mede a característica de fluxo;
 Amplamente utilizado na industria de
transformação de polímeros
Relacionado com o tipo de

processamento
46
Índice de fluidez
47
Massa Molar
4- Índice de Fluidez ou Melt Flow Index (MFI)
 Mede a quantidade de massa (em g) por tempo (10 min) que flui
sob a ação de um peso (+ comum 2,16 kg);
 Medida indireta da massa molar:
quanto maior a massa molar  menor o índice de fluidez
Amostra MFI (g/10 min)

PP virgem 2,0
PP moído 2,8
PP extrudado 1 vez 4,0
PP extrudado 2 vezes 5,5
PP extrudado 3 vezes 6,8
PP reciclado atacado 12,0
com peróxido
Medida realizada a 230 ºC; 2,16 Kg

48
Exercícios – Cálculo da massa molar
1. A partir dos dados da tabela 1 obtidos de medidas de viscosidade em solução de clorofórmio

a 20 °C, calcule rel, esp, red, [] e a massa molar viscosimétrica média do PMMA. Dados: K
= 0,48 x 10-2 e a = 0,8).
Tabela 1:
Concentração tempo de
Fração
(g/cm3) x 102 escoamento (s)
0,0000 170,1
0,03535 178,1
0,05152 182,0
1 0,06484 185,2
0,100 194,3
0,200 219,8
0,400 275,6
49
2. Um polímero foi fracionado com relação às suas massas molares, obtendo-se sete
frações. Cada fração foi analisada individualmente, quantificada e sua massa molar
média determinada experimentalmente. A tabela 2 apresenta, na primeira coluna, a
concentração porcentual em peso (wi%) e na segunda coluna a massa molar (Mi) de
cada fração. Esquematizar a curva de distribuição de massas molares e calcular as
massas molares médias (Mn, Mw, Mz) e a polidispersividade Mw/Mn do polímero.
Tabela 2:
50
Bibliografia:
CANEVAROLO JÚNIOR, S V.; Ciência dos polímeros: um texto básico
para tecnólogos e engenheiros. Capítulos: Estrutura molecular dos
polímeros e Massas molares e sua distribuição em polímeros.
SPERLING, L H.; Introduction to physical polymer science. Capítulos:
Chain Structure and Configuration e Dilute Solution Thermodynamics,
Molecular Weights, and Sizes.
51

ESTM006-17: Materiais Poliméricos: Universidade Federal Do ABC

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

ESTM006-17: Materiais Poliméricos: Universidade Federal Do ABC

Enviado por

Direitos autorais:

Formatos disponíveis

Universidade Federal do ABC

Prof. Dr. Suel Eric Vidotti

Estrutura dos Polímeros

A estrutura da cadeia polimérica pode ser analisada por dois

 Químico: grupos funcionais, polaridade, ligações químicas

 Arquitetura: organização da cadeia polimérica.

As propriedades de um material polimérico dependem

Arquitetura da Cadeia Polimérica

 Tipos de cadeia: linear, ramificada, com ligações cruzadas e

polietileno (PEAD), PVC, poliestireno, nylon polietileno (PEBD)

- com Ligações cruzadas

 A conformação das cadeias de polímeros é influenciada pelo posicionamento dos

poli(etileno adipato): ligação C-O confere

- Grupos laterais grandes aumentam essa

Grupo parafenileno confere rigidez  semicristalino

Três tipos de conformação da cadeia:

1. Novelo, aleatória ou enrodilhada;

3. Helicoidal, hélice ou espiral.

Conformação zig-zag planar de uma sequência etilênica

 Encadeamento: sequenciamento pode ser naturalmente ordenado, sem

ISOTÁTICO SINDIOTÁTICO ATÁTICO

• PS (+ comum, R = grupo lateral

 Se apenas uma dupla ligação for

 A forma trans do poli(isopreno) apresenta uma estrutura mais

 Moléculas poliméricas: alta massa molar.

Controle difícil na etapa de

Massa molar acima de um

Série dos alcanos (C-H)

• MM < 1000 g/mol  Oligômero

Monômero Oligômero Polímero

Polímeros comerciais têm MM geralmente entre 15.000 e 500.000 g/mol

Relação entre massa molar e temperatura de fusão para a série dos

Massa total do sistema / número total de moléculas do sistema

Massa Molar Ponderal Média (M w )  NiMi 2

Todas as moléculas com a

Poliadição (em cadeia)

2,0 – 4,0 Polímeros industriais

• A viscosidade de soluções diluídas é função do volume hidrodinâmico do

a e K são constantes que dependem do

Ni: número de moléculas do tipo i

• Quando o interesse é de se levar mais fortemente em conta

A determinação da massa molar pode ser do tipo:

• Absoluto: espalhamento de luz, crioscopia, espectrometria de

• Relativo: viscosimetria, GPC (gel permeation chromatography);

• Equivalente: determinação de grupos terminais.

1- Contagem de Grupos Finais

Amostras [COOH] (mmol/g)

 O fracionamento ocorre em uma coluna cromatográfica.

Cromatografia de Permeação a Gel (GPC) ou

Moléculas pequenas (menor

 Padrões (MM conhecida) 

• Medidas de viscosidade em solução são normalmente

3. Viscosidade reduzida (red) 4. Viscosidade inerente (iner)

esp (ln rel )

   [esp / c]c  0  [(lnrel ) / c]c  0

Extrapolando-se as retas para a c = 0, obtém-se a viscosidade intrínseca.

a e K são constantes que dependem do

Relacionado com o tipo de

Amostra MFI (g/10 min)

Medida realizada a 230 ºC; 2,16 Kg

Exercícios – Cálculo da massa molar

1. A partir dos dados da tabela 1 obtidos de medidas de viscosidade em solução de clorofórmio

Você também pode gostar
