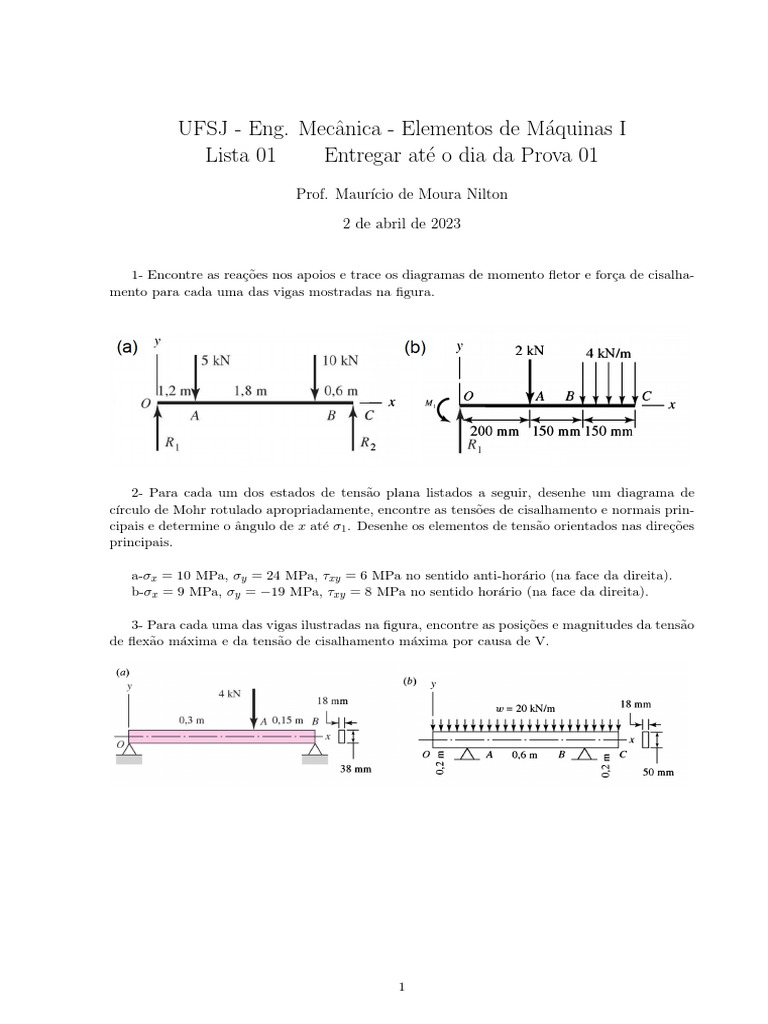

UFSJ - Eng.

Mecânica - Elementos de Máquinas I

Lista 01 Entregar até o dia da Prova 01
Prof. Maurı́cio de Moura Nilton

2 de abril de 2023

1- Encontre as reações nos apoios e trace os diagramas de momento fletor e força de cisalha-
mento para cada uma das vigas mostradas na figura.

2- Para cada um dos estados de tensão plana listados a seguir, desenhe um diagrama de
cı́rculo de Mohr rotulado apropriadamente, encontre as tensões de cisalhamento e normais prin-
cipais e determine o ângulo de x até σ1 . Desenhe os elementos de tensão orientados nas direções
principais.

a-σx = 10 MPa, σy = 24 MPa, τxy = 6 MPa no sentido anti-horário (na face da direita).
b-σx = 9 MPa, σy = −19 MPa, τxy = 8 MPa no sentido horário (na face da direita).

3- Para cada uma das vigas ilustradas na figura, encontre as posições e magnitudes da tensão
de flexão máxima e da tensão de cisalhamento máxima por causa de V.

1
 4- Considerando a concentração de tensão no ponto A da figura a seguir, determine as tensões
máximas normais e de cisalhamento em A se F = 1 kN. Despreze a tensão de cisalhamento devido
à flexão.

5- A figura mostra uma viga em balanço consistindo em cantoneiras de aço de tamanho

100 × 100 × 12 mm montadas costa com costa. Usando sobreposição, encontre a deflexão em B
e a tensão máxima na viga.

2
 6- Resolva o problema anterior por meio de funções de singularidade. Use as equações de
equilı́brio para determinar as reações.

7- Considere o componente da figura a seguir:

(a) Determine o valor máximo da tensão no furo.

(b) Determine o valor máximo da tensão no entalhe semicircular.
(c) Qual a seção crı́tica do componente?

8- O perfil estrutural de aba larga W 150 × 14 tem suas propriedades apresentadas na tabela
em anexo. Assumindo que ele seja fabricado de aço com Sy = 310 MPa e um fator de segurança
igual a 3, determine a carga crı́tica compressiva para condição de extremidade articulada e com-
primento de:

(a) l = 1, 0 m;
(b) l = 4, 5 m.

9- A seção crı́tica AA do gancho de guindaste é considerada, para efeito de análise, como

sendo trapezoidal. As dimensões em milı́metros estão indicadas na figura a seguir.

(a) Determine os esforços na seção AA.

(b) Determine as tensões nos pontos P e Q devido à flexão.
(c) Determine as tensões nos pontos P e Q devido à tração.
(d) Determine o valor das tensões combinadas nos pontos P e Q.
