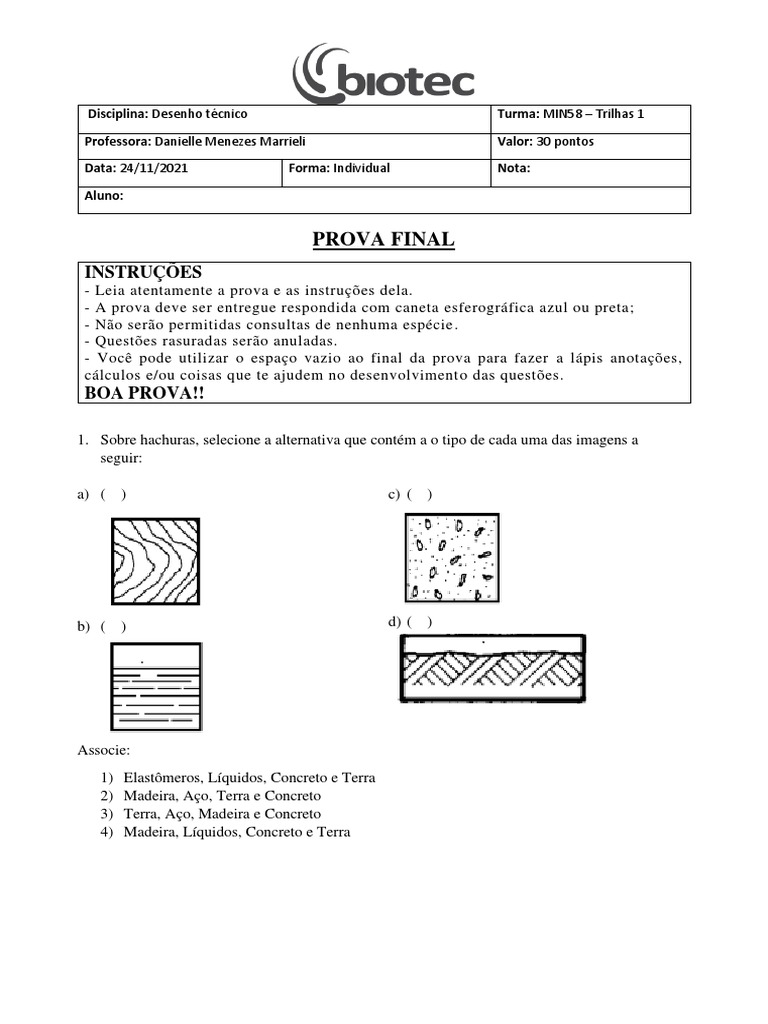

Disciplina: Desenho técnico Turma: MIN58 – Trilhas 1

Professora: Danielle Menezes Marrieli Valor: 30 pontos

Data: 24/11/2021 Forma: Individual Nota:

Aluno:

PROVA FINAL
INSTRUÇÕES
- Leia atentamente a prova e as instruções dela.
- A prova deve ser entregue respondida com caneta esferográfica azul ou preta;
- Não serão permitidas consultas de nenhuma espécie.
- Questões rasuradas serão anuladas.
- Você pode utilizar o espaço vazio ao final da prova para fazer a lápis anotações,
cálculos e/ou coisas que te ajudem no desenvolvimento das questões.
BOA PROVA!!

1. Sobre hachuras, selecione a alternativa que contém a o tipo de cada uma das imagens a
seguir:

a) ( ) c) ( )

b) ( ) d) ( )

Associe:
1) Elastômeros, Líquidos, Concreto e Terra
2) Madeira, Aço, Terra e Concreto
3) Terra, Aço, Madeira e Concreto
4) Madeira, Líquidos, Concreto e Terra
2. Determine qual visão da peça abaixo está no 1º diedro?

a) ( ) c) ( )

b) ( ) d) ( )

3. A perspectiva que representa graficamente as três dimensões, eixos x,y,z, formando entre
si ângulos de 120º de um objeto em um único plano é:

a) Perspectiva axonometrica - dimétrica.

b) Perspectiva cavaleira.
c) Perspectiva axonometrica - trimétrica.
d) Perspectiva cônica.
e) Perspectiva axonometrica - isométrica.
4. Segundo a afirmação a seguir:

“A vista de frente, de acordo em como você posiciona o seu objeto, deve ser a principal. Ela
comanda a posição das demais. É importante fazer uma análise da peça, com o objetivo de
escolher a melhor posição para a vista de frente.”
Ela é:

( )Verdadeira ( )Falsa

5. Qual das perspectivas a seguir é a isométrica?

a) ( ) b) ( )

c) ( )

6. Marque a resposta INCORRETA sobre o conteúdo de escalas.

a) ( ) A mediatriz tem como objetivo dividir ao meio um arco ou um segmento de reta.

b) ( ) Duas retas são perpendiculares quando o ângulo entre elas é menor ou igual a 60°.

c) ( ) Bissetriz é uma semi-reta que divide o ângulo em duas partes iguais, isto é, é um
eixo de simetria.
d) ( ) As retas paralelas são aquelas que pertencentes a um mesmo plano e que nunca se
cruzam.
7. O que é um solido de revolução?

a) ( ) Quando um sólido geométrico é cortado por um plano, resultando em novas figuras

geométricas.
b) ( ) São os sólidos geométricos que apresentam partes ocas.
c) ( ) São formados pela rotação de figuras planas em torno de um eixo.

8. “Uma figura qualquer é considerada __________ quando todos os seus pontos se situam
no mesmo plano. As figuras __________ de 3 ou mais lados são chamadas __________.”

Complete as lacunas com a alternativa correta:

a) ( ) Plana - planas - polígonos.
b) ( ) Solida - solidas - formas.
c) ( ) Espacial - espaciais - planos.

9. Assina-le a(s) alternativa(s) CORRETAS sobre cortes e seções:

a) ( ) Planos de corte imaginários são feitos para passar por objetos expondo suas
características interiores.
b) ( ) As áreas onde foi tocado o corte e o restante do plano possuem a mesma
identificação, sem divergências.
c) ( ) Cortes e seções são iguais, a única coisa que muda é a cor da linha do corte e a da
linha da seção.
d) ( ) quando o desenho mostra somente a interseção da peça com o plano de corte, quer
dizer que é uma seção.

10. Assinale os números correspondentes as vistas de cada uma das peças abaixo:
Vistas em projeção ortogonal no 1º diedro:
