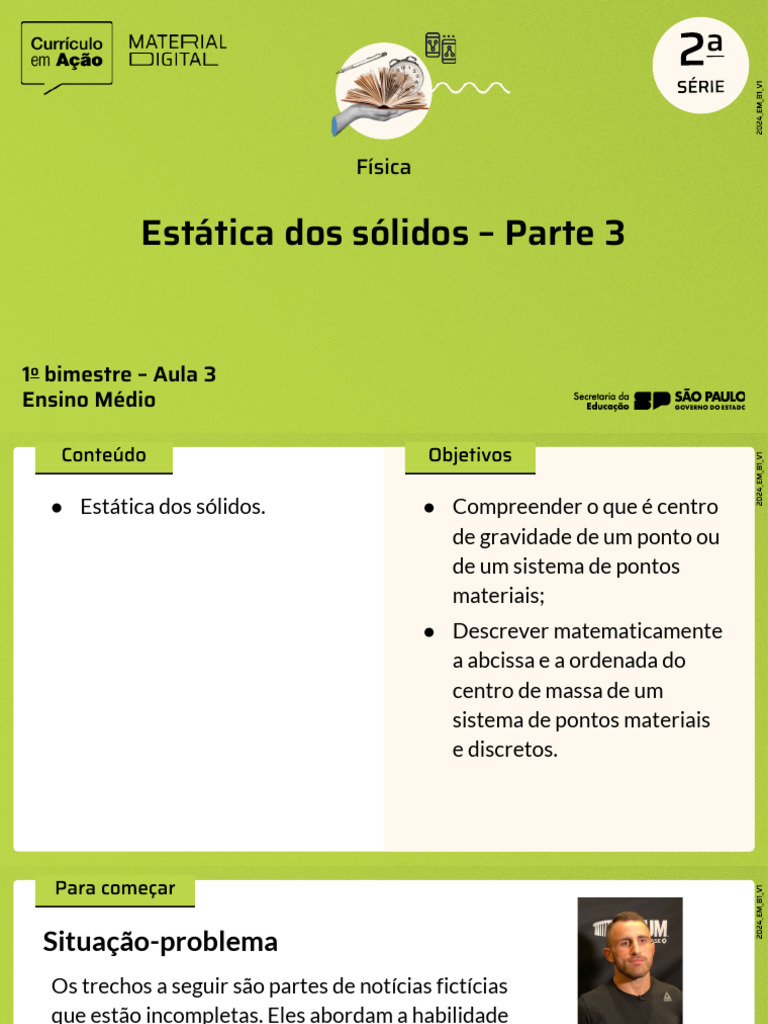

Física

Estática dos sólidos – Parte 3

1o bimestre – Aula 3
Ensino Médio
● Estática dos sólidos. ● Compreender o que é centro
de gravidade de um ponto ou
de um sistema de pontos
materiais;
● Descrever matematicamente
a abcissa e a ordenada do
centro de massa de um
sistema de pontos materiais
e discretos.
Situação-problema
Os trechos a seguir são partes de notícias fictícias
que estão incompletas. Eles abordam a habilidade
de um lutador do UFC em evitar quedas e as Alexander Volkanovski
possíveis razões por trás dos tombamentos de Lutador de UFC
peruas Kombi antigas. Imagine-se como autor
dessas notícias e que, por algum motivo, você não
teve tempo para completá-las. Seu objetivo agora
é prosseguir com elas, utilizando seu
conhecimento de física, principalmente a respeito
Volkswagen Kombi
do estudo do equilíbrio dos sólidos.
 Todo mundo escreve
Situação-problema
● Notícia 1: Habilidade defensiva de Alexander Volkanovski
O lutador de UFC, atual campeão peso-pena, Alexander Volkanovski,
ganhou destaque não apenas por seu desempenho excepcional nas lutas,
mas também por sua habilidade singular em evitar quedas no octógono.
Além de sua técnica precisa, especialistas apontam para uma
característica anatômica que o torna habilidoso em evitar várias
tentativas de quedas de seus adversários…

Continua...
 Todo mundo escreve
Situação-problema
● Notícia 2: “Curvas perigosas” das peruas Kombi
Histórias antigas sobre as peruas Kombi frequentemente destacam o
alto risco de acidentes quando esses veículos faziam curvas, resultando
em capotamentos frequentes. Essas características podem estar
relacionadas...
Centro de gravidade CG
Cilindro
Denominamos centro de gravidade (CG) um
ponto específico em um corpo ou em um
sistema de pontos materiais discretos, no qual
podemos considerar que está concentrado seu
peso total. O centro de gravidade de alguns Cubo
objetos, como uma placa retangular, um disco,
uma esfera, um cubo, um cilindro, entre outros,
está localizado no centro geométrico desses
corpos, desde que eles sejam homogêneos e o Placa
CG retangular
campo gravitacional seja considerado uniforme.
Centro de gravidade de um sistema de pontos materiais
Imagine uma disposição bidimensional de n pontos materiais, cada um
com pesos 𝑷𝑷𝟏𝟏 , 𝑷𝑷𝟐𝟐 , 𝑷𝑷𝟑𝟑 ... 𝑷𝑷𝒏𝒏 em que 𝑷𝑷 representa o peso total (resultante
das forças) dessa configuração. Ao
associarmos a essa disposição de
Y
pontos um sistema de coordenadas
ortogonais Oxy no plano, podemos 𝑷𝑷𝟏𝟏 𝑷𝑷𝟐𝟐 𝐏𝐏
obter as coordenadas do centro de 𝑷𝑷𝒏𝒏
𝑷𝑷𝟑𝟑
gravidade. 𝒙𝒙𝟐𝟐
0 𝒙𝒙𝟏𝟏 𝒙𝒙𝟑𝟑 𝒙𝒙𝑪𝑪𝑪𝑪 𝒙𝒙𝒏𝒏 X
Centro de gravidade de um sistema de pontos materiais
A coordenada x do centro de gravidade poderá ser calculada por:

𝑃𝑃1 𝑥𝑥1 + 𝑃𝑃2 𝑥𝑥2 + 𝑃𝑃3 𝑥𝑥3 +⋯𝑃𝑃𝑛𝑛 𝑥𝑥𝑛𝑛

XCG =
𝑃𝑃1 +𝑃𝑃2 +𝑃𝑃3 +⋯𝑃𝑃𝑛𝑛

A coordenada y do centro de gravidade poderá ser calculada por:

P1 y1 + P2 y2 + P3 y3 +⋯ Pn yn
YCG =
P1 +P2 +P3 +⋯Pn
Centro de gravidade de um sistema de pontos materiais
Em nossos estudos, consideraremos que as distâncias entre os pontos
materiais são pequenas o suficiente para que o campo gravitacional a
que estão submetidos possa ser tratado como uniforme. Daí vem:
𝑃𝑃1 𝑥𝑥1 + 𝑃𝑃2 𝑥𝑥2 + 𝑃𝑃3 𝑥𝑥3 +⋯𝑃𝑃𝑛𝑛 𝑥𝑥𝑛𝑛
XCG =
𝑃𝑃1 +𝑃𝑃2 +𝑃𝑃3 +⋯𝑃𝑃𝑛𝑛

𝑚𝑚1 𝑔𝑔𝑥𝑥1 + 𝑚𝑚2 𝑔𝑔𝑥𝑥2 + 𝑚𝑚3 𝑔𝑔𝑥𝑥3 +⋯𝑚𝑚𝑛𝑛 𝑔𝑔𝑥𝑥𝑛𝑛

XCG =
𝑚𝑚1 𝑔𝑔+𝑚𝑚2 𝑔𝑔+𝑚𝑚3 𝑔𝑔+⋯𝑚𝑚𝑛𝑛 𝑔𝑔

𝑚𝑚1 𝑥𝑥1 + 𝑚𝑚2 𝑥𝑥2 + 𝑚𝑚3 𝑥𝑥3+ …𝑚𝑚𝑛𝑛 𝑥𝑥𝑛𝑛

∴ XCG =
𝑚𝑚1 +𝑚𝑚2 +𝑚𝑚3 +⋯𝑚𝑚𝑛𝑛
Centro de gravidade de um sistema de pontos materiais
De forma análoga, faremos :
𝑃𝑃1 𝑦𝑦1 + 𝑃𝑃2 𝑦𝑦2 + 𝑃𝑃3 𝑦𝑦3+ …𝑃𝑃𝑛𝑛 𝑦𝑦𝑛𝑛
YCG =
𝑃𝑃1 +𝑃𝑃2 +𝑃𝑃3 +⋯𝑃𝑃𝑛𝑛

𝑚𝑚1 𝑔𝑔𝑦𝑦1 + 𝑚𝑚2 𝑔𝑔𝑦𝑦2 + 𝑚𝑚3 𝑔𝑔𝑦𝑦3+ …𝑚𝑚𝑛𝑛 𝑔𝑔𝑦𝑦𝑛𝑛

YCG =
𝑚𝑚1 𝑔𝑔+𝑚𝑚2 𝑔𝑔+𝑚𝑚3 𝑔𝑔+⋯𝑚𝑚𝑛𝑛 𝑔𝑔

𝑚𝑚
m11𝑦𝑦y11++𝑚𝑚m22𝑦𝑦y22++𝑚𝑚
m33𝑦𝑦y33+⋯𝑚𝑚
…mn y 𝑦𝑦𝑛𝑛
𝑛𝑛n
∴Y CG=
YCG =
m𝑚𝑚11+m
+𝑚𝑚22+m +𝑚𝑚33+⋯m
+⋯𝑚𝑚n𝑛𝑛

Esses resultados nos mostram que podemos considerar nessas situações,

nas quais o campo gravitacional é uniforme, o centro de gravidade
coincidindo com o centro de massa.
Exercício proposto
Duas partículas, de massas M1 = M e M2 = M/2, estão presas por uma
haste de comprimento L = 12 cm e massa desprezível, conforme a figura.
Qual a distância, em centímetros, do centro de massa do sistema em
relação ao ponto O?

M2
O M1

L L
Exercício proposto – Correção
Para calcular a distância do centro de massa do sistema em relação ao
ponto O, faremos:
𝒎𝒎𝟏𝟏 𝒙𝒙𝟏𝟏 + 𝒎𝒎𝟐𝟐 𝒙𝒙𝟐𝟐
XCG =
𝒎𝒎𝟏𝟏 +𝒎𝒎𝟐𝟐
𝒎𝒎
𝒎𝒎𝒎𝒎𝒎𝒎 + × 𝟐𝟐×𝟏𝟏𝟏𝟏
𝟐𝟐
XCG = 𝒎𝒎
𝒎𝒎+
𝟐𝟐
𝟏𝟏𝟏𝟏𝟏𝟏 + 𝟏𝟏𝟏𝟏𝟏𝟏 𝟐𝟐
XCG = 𝟑𝟑 → XCG = 24mx = 16
𝒎𝒎 𝟑𝟑𝟑𝟑
𝟐𝟐

∴X
XCG =16
CG= 16cm
cm
Aprimorando notícias com conceitos de estática
Refaçam a atividade da seção “Para começar”, completando notícias
fictícias sobre a habilidade do lutador do UFC Alexander Volkanovski
em evitar quedas e as possíveis razões por trás dos tombamentos de
peruas Kombi antigas. Utilizem o conhecimento adquirido nesta aula e
suas pesquisas para aprimorar as notícias. Esta atividade deve ser
realizada em grupos de até 4 integrantes.

Mostre-me
Possível resposta para aprimorar as notícias fictícias
Notícia 1: O lutador do UFC, atual campeão peso-pena, Alexander
Volkanovski, é reconhecido não apenas por seu excepcional desempenho
nas lutas, mas também por sua notável habilidade em evitar quedas no
octógono. Especialistas ressaltam que parte dessa habilidade está ligada
a uma característica anatômica: seu centro de massa relativamente mais
baixo em comparação com outros atletas da categoria. Isso contribui
para sua capacidade de manter o equilíbrio e evitar várias tentativas de
quedas por parte de seus oponentes.
Possível resposta para aprimorar as notícias fictícias
Notícia 2: As histórias sobre as peruas Kombi frequentemente ressaltam
o elevado risco de acidentes ao realizar curvas, resultando em
capotamentos frequentes desses veículos. Esses incidentes podem estar
associados, em parte, à posição do centro de massa desses automóveis.
Provavelmente, as peruas Kombi antigas tinham seu centro de massa
posicionado mais alto, o que poderia influenciar significativamente sua
estabilidade durante curvas, aumentando a probabilidade de
capotamentos.
● Compreendemos o que é centro de
gravidade de um ponto ou de um sistema
de pontos materiais;
● Descrever matematicamente a abcissa e a
ordenada do centro de massa de um
sistema de pontos materiais e discretos.
