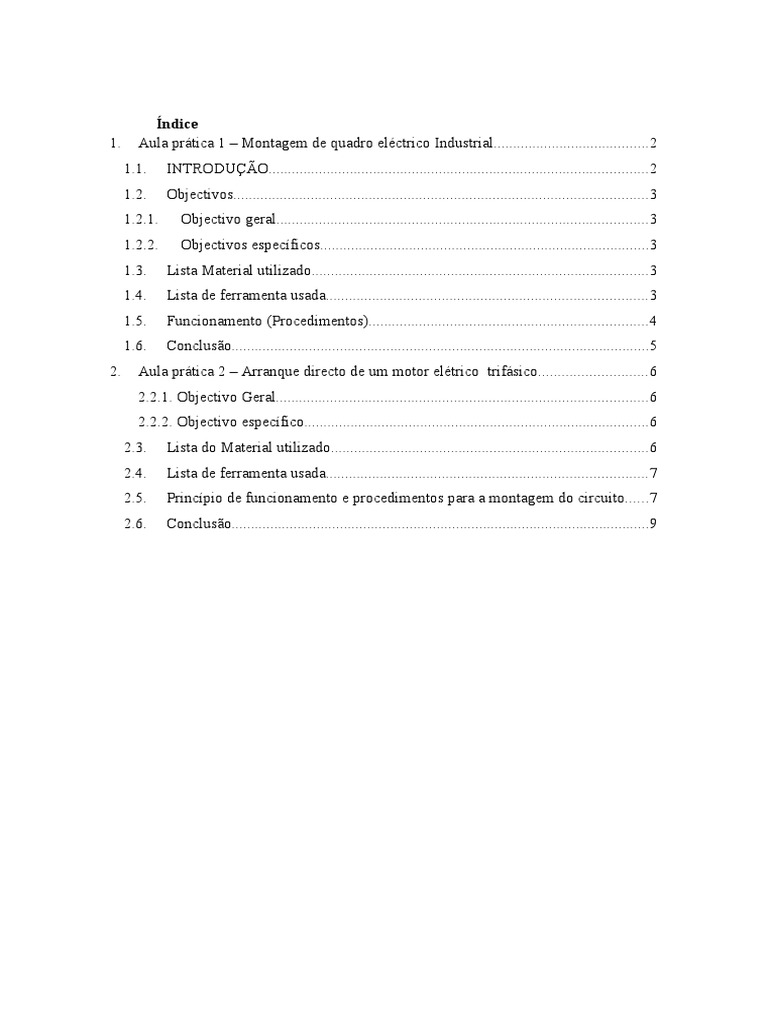

Índice

1. Aula prática 1 – Montagem de quadro eléctrico Industrial........................................2

1.1. INTRODUÇÃO..................................................................................................2
1.2. Objectivos...........................................................................................................3
1.2.1. Objectivo geral................................................................................................3
1.2.2. Objectivos específicos.....................................................................................3
1.3. Lista Material utilizado.......................................................................................3
1.4. Lista de ferramenta usada...................................................................................3
1.5. Funcionamento (Procedimentos)........................................................................4
1.6. Conclusão............................................................................................................5
2. Aula prática 2 – Arranque directo de um motor elétrico trifásico............................6
2.2.1. Objectivo Geral................................................................................................6
2.2.2. Objectivo específico.........................................................................................6
2.3. Lista do Material utilizado..................................................................................6
2.4. Lista de ferramenta usada...................................................................................7
2.5. Princípio de funcionamento e procedimentos para a montagem do circuito......7
2.6. Conclusão............................................................................................................9
 1. Aula prática 1 – Montagem de quadro eléctrico Industrial

1.1. INTRODUÇÃO

Neste presente relatório, vou abordar a prática de montagem de quadro eléctrico

Industrial, que teve lugar na sala de electrónica industrial (sala 1) do ITC, no dia 22 de
Março de 2023, dirigida pelo formador Paulino Gove.
1.2. Objectivos
1.2.1. Objectivo geral

 Montar um quadro eléctrico industrial

1.2.2. Objectivos específicos

 Fazer a interpretação e a montagem de um quadro eléctrico Industrial
 Ler e interpretar os diferentes tipos de circuitos de potência,
 Manipular instrumento de medição (multímetro).

1.3. Lista Material utilizado

 1 quadro metálico de 24 módulos
 1 disjuntor tetra polar
 1 disjuntor tripolar
 1 disjuntores unipolares
 1 fotocélula
 1 lâmpada
 1 contactor
 diversos fios condutores

1.4. Lista de ferramenta usada

 Alicate universal
 Busca polos
 Multímetro
 Chave de fenda e estrela
 1.5. Funcionamento (Procedimentos)

Quadro de distribuição é um equipamento eléctrico destinado a receber energia

eléctrica através de uma ou mais alimentações, e distribuí-la a um ou mais circuitos,
podendo também desempenhar funções de protecção, controle, medição, etc..

A montagem de um quadro eléctrico trifásico industrial é feita com um disjuntor tetra

polar ( disjuntor geral), responsável por receber os cabos de alimentação que chegam da
rede de energia. A montagem do quadro eléctrico trifásico também precisa de
barramentos, com todo isolamento adequado, onde serão agrupados os neutros e os
condutores de protecção.

- de seguida, partindo do disjuntor geral alimentamos os disjuntores parciais, que são

responsáveis por comandar e proteger os circuitos de saída do quadro( circuito para
iluminação, circuito para tomadas de uso geral e os circuitos para alimentar montores)
até aos aparelhos de utilização.

Figura 1 – Quadro Eléctrico trifásico

 1.6. Conclusão
Os experimentos realizados foram estudos na sala de aula e desenvolvidos em pratica
no laboratório, verificando cada processo de ligação dos circuitos, juntamente com a
padronização das cores dos condutores e também a capacidade dos disjuntores para
assim levar ao equipamento desejado. Assim sendo os resultados obtidos foram
coerentes com a teoria vista na sala de aulas

-Para a execução desse trabalho, ou execução de qualquer actividade eléctrica, é

importante o uso de equipamento de protecção individual (EPI). Para evitar acidentes no
trabalho.
 2. Aula prática 2 – Arranque directo de um motor elétrico trifásico

2.1. Introdução
No presente relatório vou abordar acerca da aula prática, em que foi realizado um
arranque directo de um motor trifásico. Esta teve lugar no laboratório do ITC, no dia

Chama – se sistema de arranque directo ao sistema de partida no qual o motor recebe,

nos seus terminais, plena tensão (Tensão nominal) no instante da partida. O motor de
rotor em gaiola pode partir a plena carga e com a corrente elevando – se de 4 a 8 vezes
que a corrente nominal, conforme o tipo e número de polos. O conjugado na partida
atinge aproximadamente 1,5 vezes o conjugado nominal.

2.2. Objectivos:
2.2.1. Objectivo Geral

- Montar circuito de arranque directo de um motor trifasico

2.2.2. Objectivo específico

- Identificar os terminais das bobinas do motor

- Efectuar testes de funcionalidades em aparelhos de proteçcão
- Conhecer os dispositivos necessários para a montagem do circuito;

2.3. Lista do Material utilizado

✓ Disjuntor unipolar

✓ Disjuntor tetrapolar

✓ Contactor

✓ Botão de pressão

✓ Condutores

✓ Motor
 2.4. Lista de ferramenta usada
✓ Alicate de corte

✓ Busca polo

✓ Chave de fenda

✓ Multímetro

2.5. Princípio de funcionamento e procedimentos para a montagem do

circuito
A montagem do circuito começou com a identificação dos terminais do motor, teste da
continuidade do mesmo, dos disjuntores e do contactor para verificar se estão em bom
estado ou não. Após a verificação procedeu-se a montagem do circuito.

Na entrada do disjuntor tetrapolar foram colocadas 3 fases e 1 neutro. As saídas das

fases foram direcionadas ao contactor que foram ligadas ao motor tendo uma delas sido
ligada ao disjuntor unipolar.

Tirou-se uma fase do disjuntor tetrapolar até ao contacto NF 1-2 do botão Stop da
botoeira e de lá até ao contacto NA 3-4 do botão Start . Do 3 do contacto NA 3-4 do
botão start ligou-se um condutor até ao contacto auxiliar NA 13 do contactor e do 4 até
ao 14. Do 14 NA ligou-se um condutor que foi até o A1da bobina do contactor onde foi
ligado também o neutro no A2.

O comando da bobina do contactor é feito da seguinte forma:

-Quando o botão start é accionado, fecham-se os seus contactos NA 3-4, o que leva a
que a bobina do contactor seja alimentada. Fecham-se então automaticamente os
contactos principais do contactor, bem como os contactos auxiliares 13-14, os quais
estabelecem a realimentação da bobina.

Deste modo, ao deixar de actuar sobre o botão start, a bobina mantém-se alimentada
através dos contactos auxiliares.

-A paragem do motor é feita quando o botão stop é accionado, interrompendo-se os

contactos NF 1-2 e, consequentemente, a alimentação da bobina. o motor para de girar
Figura 1 - Arranque direto do motor trifásico
 2.6. Conclusão
Durante a realização dessa pratica, pude concluir que o arranque directo de motores é
um método de partida mais simples, de custo reduzido, simples de implementar (fácil
de montar) e com alto torque de partida do motor, porem, para motores de elevadas
potencias é aconselhável o uso de outras formas de partidas (como por exemplo, partida
estrela-triangulo) de modo a evitar elevadas correntes na instalação no momento de
partida do motor, visto que na partida, os motores podem solicitar ate cerca de 6 vezes
mais a corrente nominal do próprio motor.
