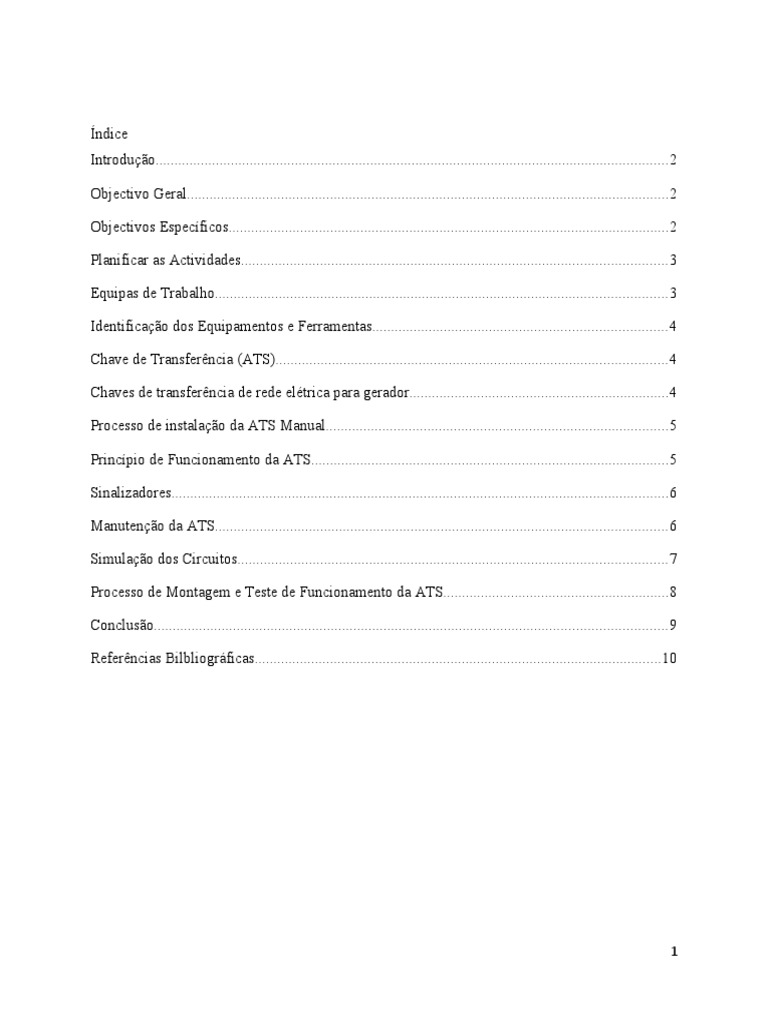

Índice

Introdução........................................................................................................................................2

Objectivo Geral................................................................................................................................2

Objectivos Específicos.....................................................................................................................2

Planificar as Actividades.................................................................................................................3

Equipas de Trabalho........................................................................................................................3

Identificação dos Equipamentos e Ferramentas..............................................................................4

Chave de Transferência (ATS)........................................................................................................4

Chaves de transferência de rede elétrica para gerador.....................................................................4

Processo de instalação da ATS Manual...........................................................................................5

Princípio de Funcionamento da ATS...............................................................................................5

Sinalizadores....................................................................................................................................6

Manutenção da ATS........................................................................................................................6

Simulação dos Circuitos..................................................................................................................7

Processo de Montagem e Teste de Funcionamento da ATS............................................................8

Conclusão........................................................................................................................................9

Referências Bilbliográficas............................................................................................................10

1
Introdução
Toda instalação onde se utiliza o grupo gerador como fonte alternativa de energia elétrica
necessita, obrigatoriamente, de uma chave reversora ou comutadora de fonte. Somente nos casos
onde o grupo gerador é utilizado como fonte única de energia, pode-se prescindir da utilização
deste dispositivo. Tem a finalidade de comutar as fontes de alimentação dos circuitos
consumidores, separando-as sem a possibilidade de ligação simultânea. Para isso, as chaves
comutadoras de fonte são construídas de diversas formas e dotadas de recursos que vão desde o
tipo faca, manual, até as mais sofisticadas construções com controles eletrônicos digitais,
comandos e sinalizações locais e remotas, passando pelos tipos de estado sólido, de ação
ultrarrápida. O presente relatório fará uma abordagem detalhada e objetiva do processo de
instalação de uma chave de transferência manual usando contactores, feita na oficina de
eletricidade. Incluindo a formação de equipes de trabalho e das ferramentas usadas no processo
da instalação.

Objectivo Geral
 Instalar uma Chave de Transferência Manual

Objectivos Específicos
 Planificar a execução dos trabalhos de montagem e manutenção;
 Identificar materiais, ferramentas, e equipamentos;
 Ligar corretamente a aparelhagem e equipamento do quadro;
 Simular os circuitos de força e comando;

2
Planificar as Actividades
Há uma grande necessidade de planificar as actividades em instalações eléctricas
antecipadamente e realizá-los em conformidade com os procedimentos de trabalho, específicos,
individuais e padronizados, com a descrição detalhada de cada tarefa. As actividades serão
divididas em fases a listar:

 Colocar EPI`s e EPC´s adequados;

 Realizar actividades de consignação e manobras de segurança;
 Realizar montagem de plataforma de manobra;
 Montar o ATS manual;
 Concluir os trabalhos, com o adequado acondicionamento de todos os materiais e
equipamentos utilizados, incluindo EPI´s e EPC´s.

Equipas de Trabalho
Para a execução das actividades houve a necessidade de se fazer grupos de trabalho, onde no
geral são dois técnicos especialistas, E por sua vez dividiu-se os mesmos em tarefas distintas
para facilitar a realização das actividades.

Trabalho Pessoa Encarregada

Montar dispositivos de manobra Enissone Vicente
Desenhar o esquema do ATS Elísio Salomão
Organização dos condutores Eléctricos Elísio Salomão
Fiscalização da instalação Abdul Kadir
Montagem do circuito de força Enissone Vicente
Montagem do circuito de comando Enissone Vicente
Realização das medições Enissone Vicente
Teste do funcionamento Elísio Salomão

3
Identificação dos Equipamentos e Ferramentas
É importante fazer a identificação dos componentes que serão necessários para auxiliar na
realização das actividades previstas para a instalação da chave de transferência. Pois isso garante
a segurança da própria instalação e bem como do próprio executor da mesma.

Equipamentos Ferramentas
EPI`s Busca-pólo
EPC`s Chave de fenda
Dois Disjuntores Tetrapolar Chave Estrela
Três Contactores Alicate de corte
Três Relés Térmicos Descascador de fios
Motor Trifásico Multímetro
Condutores eléctricos -
Botoeiras -

Chave de Transferência (ATS)

Chaves de transferência são dispositivos que permitem uma conexão ou desconexão segura de
diferentes fontes de eletricidade a uma carga elétrica. Muitas residências e empresas estão
equipadas com um gerador de reserva que é usado em caso de queda de energia. Muitos campi
universitários e fábricas também têm as próprias usinas de energia no local, mas ocasionalmente
mudam para a rede local para obter energia. Alguns usuários industriais têm sistemas elétricos
sofisticados com vários geradores no local e pontos de acesso à rede que podem ser conectados a
diferentes cargas elétricas. Em todos os casos, é importante isolar adequadamente as fontes
de geração de eletricidade quando não estiverem em uso e garantir que as transições de uma
fonte para a outra sejam realizadas de forma segura e controlada.

Chaves de transferência de rede elétrica para gerador

As chaves de transferência evitam que a eletricidade viaje na direção errada, como de um
gerador doméstico para a rede elétrica. Isso significa que os trabalhadores da companhia de
energia podem ter certeza de que não levarão um choque do gerador doméstico de alguém
quando forem trabalhar em linhas aéreas. Esse é um dos motivos para a maioria dos códigos
elétricos exigirem o uso de uma chave de transferência quando um gerador residencial é
conectado ao quadro elétrico da residência. Não são apenas os geradores domésticos que exigem
uma chave de transferência. Além disso, muitos tipos de negócios, indústrias e serviços
governamentais contam com geradores de energia, que também exigem uma chave de
transferência.

4
Processo de instalação da ATS Manual
Para o efeito de instalação da chave de transferência manual optou-se em se dividir as
actividades em cinco fases, a destacar:

1. Fase da montagem dos dispositivos de proteção contra curto-circuito;

2. Fase da montagem do circuito de força da rede principal;
3. Fase da montagem do circuito de comando da rede principal;
4. Fase da montagem do circuito de força da rede auxiliar;
5. Fase da montagem do circuito de comando da rede auxiliar;

Numa primeira fase de instalação da ATS montaram-se dispositivos de proteção contra curto-
circuito, onde por sua vez existia um disjuntor para a rede principal e mais outro disjuntor para a
rede auxiliar. Onde o disjuntor principal alimentava o K1, e o disjuntor da rede auxiliar
alimentava o K2, E nas saídas do K1 e K2 ligavam diretamente ao Motor trifásico.

Para o efeito da montagem do circuito de comando teve-se em conta que para o circuito de
comando da rede principal, tinha que se escolher a fase e o neutro na rede principal. E para o
circuito de comando da rede auxiliar tinha que se levar a fase e neutro da própria rede auxiliar.
Pois não se seguindo essa regra não haveria transferência de energia.

Princípio de Funcionamento da ATS

Uma vez acionado o botão start S1 a bobina K1 é energizada e todos os contatos normalmente
abertos do K1 fecham-se e os normalmente fechados abrem assim o motor entra em
funcionamento sem parar mesmo depois de se soltar o botão start, isto porque se fez um contato
de selo de K1 que fica responsável de realimentar o circuito. E por questões de segurança
montou-se mais um contato normalmente fechado de K3 que vem interligado com os contatos do
relé térmico, E o K3 tem a função de parar o circuito ou desligar quando o motor apresentar
situações de sobrecarga. E uma vez desligada a rede principal entra a rede auxiliar onde na
mesma rede a necessidade de se acionar o botão start S2 para que o motor entre em
funcionamento. E uma vez acionado o botão start S2 a bobina K2 é energizada e todos os
contatos normalmente abertos do K2 fecham-se e os normalmente fechados abrem assim o motor
entra em funcionamento sem parar mesmo depois de se soltar o botão start, isto porque se fez um
contato de selo de K2 que fica responsável de realimentar o circuito. E por questões de segurança

5
Montou-se mais um contato normalmente fechado de K3 que vem interligado com os contatos do
relé térmico, E o K3 tem a função de parar o circuito ou desligar quando o motor apresentar
situações de sobrecarga.

Sinalizadores
Uma vez ligado os seguintes sinalizadores ficamos, a saber, que:

RT-Azul: Motor Sobrecarregado;

RP-Vermelho: Existência de Corrente na Rede Principal;

R.AU-Vermelho: Existência de Corrente na Rede Auxiliar;

LK1-Verde: K1 Ligado;

LK2.Verde: K2 Ligado;

Manutenção da ATS
BUB- Descrição dos Serviços a Executar Periodicidade
ITEM M T S A
1.1 Inspecionar Contactores X
1.1.1 Inspencionar Relé Térmico X
1.1.2 Inspencionar os Disjuntores X
1.1.3 Inspencionar as Botoneiras X
1.1.4 Inspencionar os Sinalizadores X
1.1.5 Inspencionar os Condutores X
1.1.6 Inspencionar as Ligações X

6
Simulação dos Circuitos

7
Processo de Montagem e Teste de Funcionamento da ATS

8
Conclusão
Em virtude dos factos mencionados no desenvolvimento do relatório e tendo em vista os
aspectos observados conclui-se que a chave de transferência evita que a eletricidade tenha fluxo
na direção errada, como de um gerador doméstico para a rede elétrica. Conclui-se ainda que na
ausência de uma chave de transferencia automatica pode-se recorrer a uma ATS feita de
contactores como foi ilustrado no desenvolvimento do presente relatório, onde se explicou como
se deve prosseguir na instalação da mesma, e dos cuidados que se deve levar em conta.

9
Referências Bilbliográficas
 https://www.cummins.com/pt/generators/related-products/transfer-switches/transfer-switch-
types-applications
 https://www.joseclaudio.eng.br/energia/ATS
 https://blog.tecnogera.com.br/blog/qual-a-funcao-da-chave-de-transferencia-em-um-gerador
 https://www.viewtech.ind.br/comando-e-controles-eletricos/chave-de-transferencia

10
