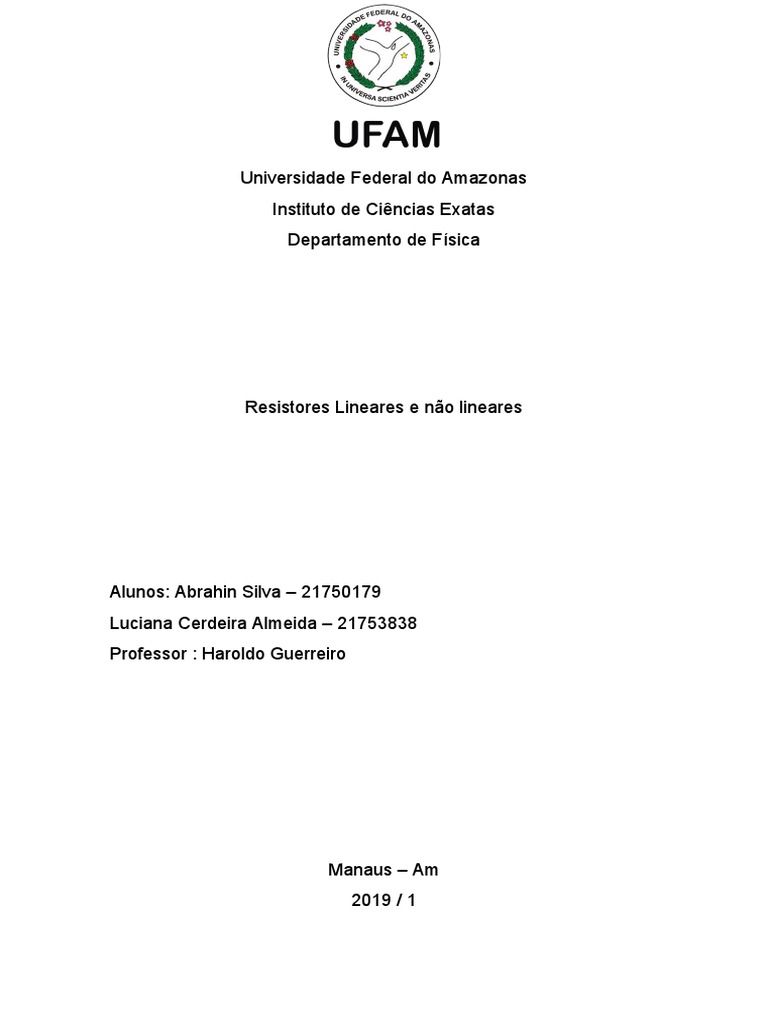

Universidade Federal do Amazonas

Instituto de Ciências Exatas

Departamento de Física

Resistores Lineares e não lineares

Alunos: Abrahin Silva – 21750179

Luciana Cerdeira Almeida – 21753838
Professor : Haroldo Guerreiro

Manaus – Am
2019 / 1
1. OBJETIVO

Dentre os objetivos deste experimento, queremos provar o

comportamento de resistores ôhmicos e não-ôhmicos esboçando
seus gráficos. Os resultados apresentados, foram obtidos através
de medições de um resistor qualquer, uma lâmpada incandescente,
e um diodo.

2. INTRODUÇÃO
Sabendo que todo corpo oferece, normalmente, maior ou menor
dificuldade à passagem de corrente elétrica. Assim, a característica
de um condutor que é relevante nessa situação é a resistência (R).
Pode-se determinar a resistência de um condutor através da
equação: = onde (V) é a diferença de potencial entre seus extremos
e (i) a intensidade da corrente. O experimento feito, teve como
escopo distinguir elementos resistivos lineares e não lineares,
através da determinação experimental de suas curvas
características.

3. FUNDAMENTAÇÃO TEÓRICA

Há dois grandes tipos de resistores; o linear, ou ôhmico, é aquele

para qual a razão entre a d.d.p. e a intensidade da corrente que
atravessa o corpo é constante; ou seja, o gráfico que representa a
diferença de potencial e a corrente elétrica é uma reta.

Entretanto, há resistores não lineares, ou seja, o gráfico da

diferença de potencial com a intensidade da corrente é curva;
portanto, a razão entre a d.d.p. e a corrente não é constante. O
gráfico a seguir mostra um gráfico genérico com essa configuração.
Para o resistor ôhmico, o cálculo da resistência é feito a partir do
valor da tangente da reta, ou seja, do coeficiente angular da
equação de ajuste de reta para os resultados obtidos. No entanto,
para resistores não lineares, como a resistência do corpo varia,
devemos definir uma resistência aparente para cada ponto.

4. PARTE EXPERIMENTAL

4.1 MATERIAL NECESSÁRIO

• 1 lâmpada incandescente

• 1 diodo

• 1 fonte de C variável

• 1 amperímetro

• 1 resistor

• 1 protoboard
4.2 PROCEDIEMNTO

1.Iniciando com o valor de 1,0V, variamos a tensão até 6,0V,

anotando os respectivos valores da corrente i.

2. Em seguida. Desligamos a fonte e trocamos o resistor pela

lâmpada. E iniciando com o valor de 0,5V, variamos a tensão até
7,0V, anotando os valores correspondentes de corrente i.

3. Desligamos a fonte e trocamos a lâmpada pelo diodo. Iniciando

com a tensão de entrada de 0,5, variamos a tensão de 0,1V até
1,0V, anotando os respectivos valores da corrente i.

5. Tratamento de Dados
 Tabela de tensao e corrente para cada um dos elementos
resistivos
LÂmpada
Resistor
V(v) I(A)
V (v) I(mA)
0,5 0,18
1,0 10,1
1,0 0,23
2,0 20,5
1,5 0,27
3,0 30,4
2,0 0,31
4,0 40
2,5 0,35
5,0 49,2
3,0 0,38
6,0 59,4
3,5 0,39
4,0 0,42
4,5 0,44
Diodo 5,0 0,46
V(v) I(A) 5,5 0,49
0,5 0,89 6,0 0,51
0,6 1,66 6,5 0,53
0,7 2,08 7,0 0,55
0,8 2,93
0,9 3,73
1,0 4,70
 5.1 Gráficos de V= f(i)

V= f (i) para resistor V = f(i) para lampada

0.4 0.6
0.35 f(x) = 0.08 x + 0.146666666666667 f(x) = 0.054021978021978 x + 0.190989010989011
R² = 0.995260663507109 0.5 R² = 0.976819279757613
0.3
0.4
0.25
0.2 0.3
0.15
0.2
0.1
0.1
0.05
0 0
0 0.5 1 1.5 2 2.5 3 3.5 0 1 2 3 4 5 6 7 8

Gráfico 1. Resistor Gráfico 2. Lâmpada

V= f(i) para Diodo

5
4.5
f(x)Gráfico
= 7.46 x −3.2.93
Diodo
4 R² = 0.988879581258155
3.5
3
2.5
2
1.5
1
0.5
0
0.4 0.5 0.6 0.7 0.8 0.9 1 1.1

5.2 Determine a resistencia aparente (Ra = V/i) e uma resistencia

diferencial (Rd = dV/di) para tres pontos equidistantes da curva de
grafico.

 Ra = V/i para o Resistor.

Ra1 = 1/ 10,1x10-3 = 0,099x103 Ω
Ra2 = 2 / 20,5x10-3 = 0,975x103 Ω
  Rd(Rd = dV/di)

 Utilizando P1 = (1V, 10,1 mA) e P2 = (2V , 20,5mA), temos :

Rd = dV/di
Rd = 2 -1
20,5– 10,1
Rd = 9,6Ω
 Utilizando P3 = (3V, 30,4mA) e P4 = (4V, 40mA)
Rd = dV/di
Rd = 4–3
40 – 30,4
Rd = 10 Ω

 Utilizando P5 = ( 5 V , 49,2 mA) e P6 = (6V , 59,4mA)

Rd = dV/di
Rd = 6–5
59,4 – 49,2
Rd = 9,8 Ω

 Ra ( Ra = V/i ) para a Lampada

Ra1 = 1,5 / 0,27 = 5,5 Ω
Ra2 = 2 / 0,31 = 6,45 Ω
Ra3 = 2,5 / 0,35 = 7,14Ω

 Rd( Rd = dV/ di)

  Utilizando P1 ( 0,5 V , 0,18 A ) e P2 ( 1V , 0,23 A)

Rd = dV / di
Rd = 1 – 0,5
0,23 – 0,18
Rd = 10Ω

 Utilizando P3 (1,5 V , 0,27 A) e P4 ( 2 V , 0,31A)

Rd = dV/ di
Rd = 2 – 1,5
0,31 – 0,27
Rd = 12,5 Ω

 Utilizando P5 (2,5 V , 0,35 A) e P6 ( 3V , 0,38 A)

Rd = dV/di
Rd = 3 – 2,5
0,38 – 0,35
Rd = 16,6 Ω

 Ra ( Ra = V/i) para o Diodo

Ra1 = 0,8 / 2,93 = 0,27 Ω
Ra2 = 0,9 / 3,73 = 0,24 Ω

 Rd ( Rd = dV/di )

 Utilizando P1 ( 0,5 V , 0,89A) e P2 (0,6 V , 1,66 A)

Rd = dV/di
Rd = 0,6 – 0,5
1,66 – 0,89
Rd = 0,12Ω

 Utilizando P3 ( 0,7 V , 2,08A ) e P4 ( 0,8 V , 2,93A )

Rd = dV/di
Rd = 0,8 – 0,7
2,93 – 2,08
Rd = 0,11Ω

 Utilizando P5 ( 0,9V , 3,73 A ) e P6 ( 1 V , 4,70 A )

Rd = dV/di
Rd = 1 – 0,9
4,7 – 3,73
Rd = 0,10 Ω

6. Conclusao

Podemos concluir diante do experimento sobre resistores ôhmicos e

não ôhmicos que existem dois tipos de resistores. Ao qual podemos
distingui-los através do gráfico de V = f (i). Para os gráficos que
expressam uma curva linear, os resistores são classificados como
resistores ôhmicos. Do contrário, se a curva não se comporta de
forma linear, concluímos então que este, portanto, é não ôhmico.
Para o experimento realizado com o Resistor, podemos observar
que a curva esboçada no gráfico se comporta de forma linear. Ou
seja, a corrente aumenta proporcionalmente à tensão. E a
resistência aparente e diferencial não variam muito, pois a
inclinação da reta tangente, que é a própria derivada no ponto,
tende a ser a mesma. Seno assim, um resistor ôhmico

O mesmo não acontece para a Lâmpada e o Diodo. Como ambos

não apresentam, de acordo com o gráfico, uma curva linear. Logo,
infere-se que são resistores não ôhmicos. Pois não há
proporcionalidade nos valores de tensão e corrente.

7. Referencias Bibliograficas

Halliday, D., Resnick, R., Walker, J. – “Fundamentos de Física 3” -

São Paulo: Livros Técnicos e Científicos Editora, 4a Edição, 1996.
AUGUSTO, Eduardo. “Elementos Resistivos Lineares e Não
Lineares”.
