Riscos Eléctricos

Noções de Higiene e Segurança no Trabalho
eletricidade e eletrónica

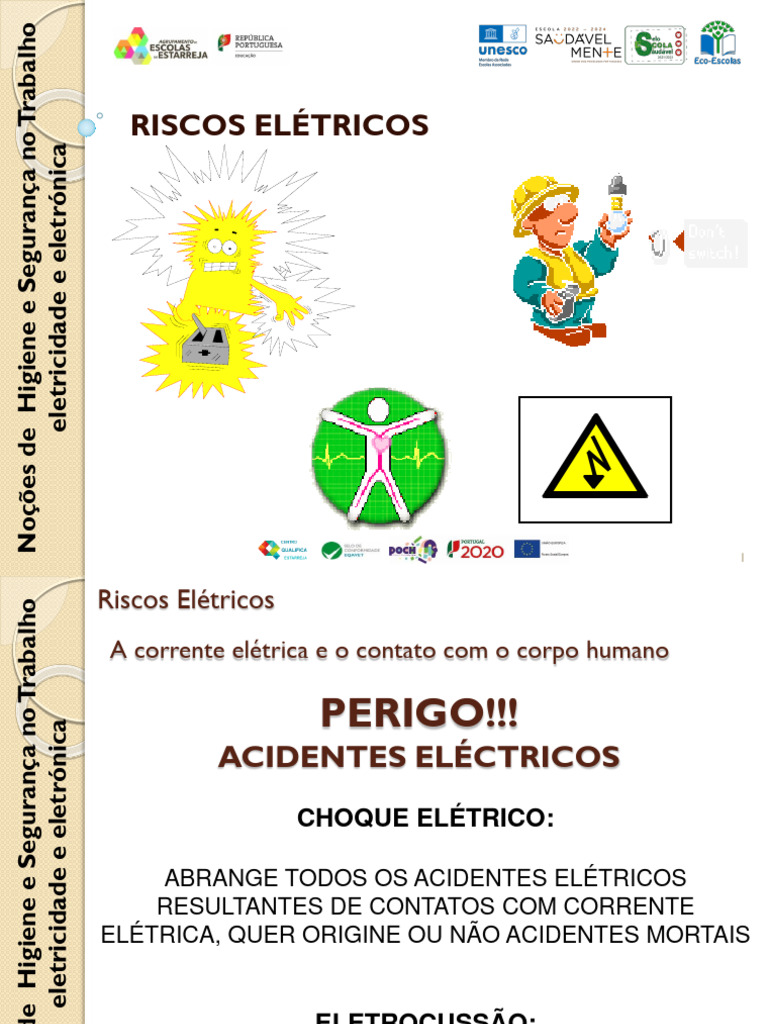

RISCOS ELÉTRICOS
1
Noções de Higiene e Segurança no Trabalho Riscos Elétricos
A corrente elétrica e o contato com o corpo humano
PERIGO!!!
ACIDENTES ELÉCTRICOS
CHOQUE ELÉTRICO:
ABRANGE TODOS OS ACIDENTES ELÉTRICOS

RESULTANTES DE CONTATOS COM CORRENTE
ELÉTRICA, QUER ORIGINE OU NÃO ACIDENTES MORTAIS
ELETROCUSSÃO:
DESIGNAÇÃO DADA AO ACIDENTE ELÉTRICO MORTAL
2
DE QUE DEPENDE A ELETOCUSSÃO ??

- Da quantidade de eletricidade que

percorre o corpo humano
- Do percurso da corrente através do corpo
- Do tipo de corrente
Sabia que?
Uma pessoa com as mãos molhadas pode ficar
eletrocutada se entrar em contato com uma corrente
de tensão de 25 volts ou superior?
3
FATORES DE RISCO:
• Equipamentos sem ligação à terra

• Defeito de isolamento na instalação elétrica (cabos e fios
deteriorados)
• Contacto acidental com uma peça ou cabo condutor sob
tensão
• Corte inesperado de energia eléctrica
Para além das causas evidentes do choque elétrico, podem ainda

resultar acidentes de várias ordens, geralmente ocasionados pelo
inesperado corte de energia, causando falta de iluminação
prejudicando a visibilidade dos trabalhadores.
4
Os 5 Modos do choque elétrico
CONTATO
BIPOLAR
1 – Contato com uma parte ativa sob tensão

+
Contato com uma outra parte ativa sob tensão

(frequente e particularmente perigoso)
5
Os 5 Modos de choque elétrico
2 – Contato com uma parte activa sob tensão

+
Contato com uma massa posta acidentalmente sob tensão (raro)
6
3 – Contato com uma massa posta acidentalmente sob tensão

+
Contato com uma massa posta acidentalmente sob tensão (raro)

7
CONTATO UNIPOLAR
4– Contato com uma ponte ativa sob tensão

+
Terra
(muito frequente)
8
5 – Contato com uma massa posta acidentalmente sob tensão

+
Terra
(muito frequente)
9
Riscos comuns
Riscos Físicos:
- Incêndio
- Explosão Riscos Fisiológicos:
- Choque elétrico
- Queimaduras
- Intoxicação
- Paragem respiratória
- Paragem cardíaca
- Desmaios e paralisias
10
Noções de Higiene e Segurança no Trabalho Riscos Eléctricos
Medidas de Proteção
Medidas práticas de proteção Contra contatos Diretos

• Afastamento das partes ativas,
• Interposição de obstáculos,
• Recobrimento das partes activas da instalação
11
Medidas de Protecção

• Afastamento das partes ativas, consiste em colocá-las a uma

distância tal que seja impossível, direta ou indiretamente, um contato
fortuito a partir dos locais onde as pessoas se encontrem ou circulem
habitualmente, devendo ter-se em conta a forma e as dimensões dos
objetos condutores que possam ser manipulados na proximidade.
• Ex. Linhas elétricas
12

• Interposição de obstáculos, consiste em impedir em uso normal,

todo o contato acidental com as partes ativas da instalação.
• Ex. Vedação das celas de postos de transformação por portas de chapa

ou rede
• Recobrimento das partes ativas da instalação, consiste no

respectivo recobrimento com materiais apropriados e capazes de manter
as suas propriedades ao longo do tempo.
• Ex. Isolamento de materiais de uso doméstico
13

• Uso de tensão reduzida de segurança,
• Separação dos circuitos
• Utilização de aparelhos de isolamento
• Isolamento dos elementos condutores estranhos à instalação
14
Choque Elétrico / Eletrocussão
Medidas de intervenção:
Todas as máquinas, ferramentas, aparelhos e instalações ligadas a motores

elétricos, devem possuir proteções tais como:
 Ligação direta à terra
 Dispositivos de corte de corrente que dispare automaticamente no

caso de contato acidental
 Manutenção e limpeza das instalações elétricas por pessoal

especializado
 Uso de equipamento de proteção individual nomeadamente calçado

adequado ao isolamento eléctrico.
15
Choque Elétrico / Eletrocussão
Medidas de intervenção:
Todas as máquinas, ferramentas, aparelhos e instalações ligadas a motores

elétricos, devem possuir proteções tais como:
 Ter em atenção o contacto direto com a água ou do operário com

elementos elétricos.
 Sinalização dos quadros elétricos
 Formar e informar os trabalhadores
16
Os Sistemas De Proteção Na Instalação Elétrica
A proteção de pessoas:
Um dos sistemas mais vulgarizados para protecção

de pessoas em instalações eléctricas é aquele que
comporta um aparelho sensível à corrente residual-
diferencial* e possui um sistema eficaz de Terra de
proteção e de massas.
Em cada habitação ou parte da instalação deverá,

assim, ser instalado um aparelho diferencial.
17
Noções de Higiene e Segurança no Trabalho Riscos Eléctricos
A proteção de pessoas:
Este aparelho poderá ser montado por sua iniciativa (assegurando,
normalmente, neste caso, apenas o corte geral da instalação) ou pelo seu
distribuidor local de energia, podendo garantir, neste caso, as seguintes
funções:
- Corte geral de corrente na instalação;
- Controlo de potência contratada pelo utilizador ao distribuidor
(realizada quando do contrato de fornecimento de energia);
- Protecção geral contra sobreintensidades (sobrecargas e curto-
circuitos) da instalação;
- Protecção das pessoas contra contatos acidentais, desde que
exista um sistema de Terra de proteção com valor controlado
de resistência de Terra.
18
O que é um aparelho diferencial?
É um aparelho que corta automaticamente a

corrente quando uma massa metálica (por
exemplo, a carcaça exterior de um aparelho
electrodoméstico), ligada à Terra, é posta
acidentalmente em tensão.
Este valor de tensão não poderá ser

superior a 25 ou 50V, de acordo com o
Regulamento de Segurança de Instalações de
Utilização de Energia Eléctrica.
19
Esse corte só é, no entanto, eficaz para a

proteção de pessoas desde que a
sensibilidade do aparelho diferencial seja
compatível com a resistência da Terra de
proteção da instalação.
A Resistência da Terra de protecção não

deverá ser superior a 83,3 Ohm.
20
Para verificação do seu estado de

funcionamento, os aparelhos diferenciais
possuem um botão de ensaio.
Accione este botão, pelo menos uma

vez por mês, certificando-se que a
corrente é efectivamente interrompida.
21
Verifique:
• Se tem instalado em sua casa todo o equipamento referido
atrás (aparelho diferencial, sistema de Terra de proteção,
circuitos de Terra das massas).
• Se o seu aparelho é efetivamente diferencial e se funciona
perfeitamente.
•Se as tomadas ou caixas de ligação têm efetivamente o
terminal de terra ligado ao condutor de proteção dos circuitos
elétricos respetivos.
• A qualidade do seu sistema de Terra. Para isso, recorra aos
serviços de um técnico qualificado.
22
Que aparelhos se devem ligar à Terra?
Regra geral, todos os aparelhos elétricos com

invólucro metálico tais como:
✓ frigoríficos,
✓ máquinas de lavar roupa e louça,
✓ fogões e grelhadores elétricos,
✓ máquinas de secar roupa,
✓ aquecedores elétricos, etc,
devem ser ligados à Terra, em especial quando se
encontrem em locais húmidos (casas de banho,
cozinhas, lavandarias, etc.) ou em locais com solo
condutor (de cimento, de mosaicos, etc.).
23
Riscos Elétricos
Higiene, Segurança e Ambiente Medidas de Proteção
O sistema de Terra de proteção
Módulo 1
Todos os edifícios que atualmente se constroem são obrigatoriamente

equipados com um sistema de Terra de protecção eficaz, constituído por
um eléctrodo de Terra instalado no subsolo a uma profundidade adequada e
por circuitos de protecção.
A qualidade do sistema de Terra

depende das dimensões do
elétrodo, da sua forma e do
terreno onde é estabelecido.
24
O sistema de Terra de proteção
No entanto, nos prédios antigos é muito comum ver-se a canalização de

água servir de eléctrodo de Terra, o que não é permitido pelo actual
Regulamento de Segurança de Instalações de Utilização de Energia
Eléctrica, existindo até um prazo regulamentar para a resolução destes
problemas.
25
A solução ideal será a de estabelecer um

sistema de Terra novo e completo,
constituído por um eléctrodo de Terra e
condutores de protecção na coluna
montante e nas entradas das instalações.
Muitas vezes o custo desta solução não é
tão elevado como se julga.
26
A proteção dos circuitos elétricos
Em circunstâncias anormais, o valor real da

intensidade de corrente numa dada instalação
ou circuito eléctrico pode ultrapassar a
corrente permanente de serviço.
Esta é uma situação de sobreintensidade e pode provocar aquecimento

dos condutores, dos isolantes, dos materiais e do ambiente, a ponto de
poder ocasionar incêndio, explosões e queimaduras.
27
As sobreintensidades podem ser devidas a
três tipos fundamentais de problemas:
 Sobrecargas - quando a potência

absorvida por um dado aparelho é superior
ao seu valor nominal (indicado na chapa de
características).
 Curto-circuitos - quando há uma ligação

de pequena resistência entre dois quaisquer
pontos de um circuito elétrico a potenciais de
serviço normais diferentes.
28
Defeitos de isolamento das massas

dos aparelhos elétricos - quando há
diminuição do nível de isolamento, quer por
deficiência do material, quer por deficiência
de utilização do aparelho.
As correntes de defeito podem situar-se na

gama das sobrecargas ou curto-circuitos,
consoante o tipo de defeito.
29
➢ As anomalias que referimos podem provocar

danos nas instalações e aparelhos elétricos; por isso,
há que providenciar no sentido de serem eliminadas
a tempo de não criarem situações indesejadas.
➢ É por esta razão que as instalações elétricas

devem possuir dispositivos de proteção contra
sobreintensidades.
➢ Esses dispositivos são, fundamentalmente, os corta-circuitos fusíveis

(vulgarmente designados por fusíveis) e os disjuntores.
30
Os corta-circuitos – Fusíveis
➢ Estes dispositivos possuem um fio fusível

calibrado que funde quando a intensidade ultrapassa
um número de vezes o seu valor nominal (indicado
nas características).
➢ É actualmente proibida, nas habitações, a utilização destes dispositivos,

embora eles ainda equipem algumas das instalações existentes.
➢ Sempre que um destes dispositivos actue, cortando a alimentação do
circuito defeituoso, após a correção da anomalia deverá ser substituído por
outro, novo, de idênticas características.
31
Os disjuntores
➢ Estes dispositivos actuam automaticamente logo que a

corrente no circuito defeituoso ultrapassa um número de
vezes a corrente nominal indicada nas características.
➢ A deteção de avarias em quadros com disjuntores é
muito mais simples, rápida e segura do que em quadros
com fusíveis.
➢ Um simples olhar é suficiente para ver qual o manípulo
que se encontra na posição contrária à dos outros.
➢ Para restabelecer a ligação, é simples: basta accionar esse manípulo, após
a eliminação do defeito.
32
Alguns Conselhos de Segurança
Para sua segurança, siga os seguintes conselhos:
 Corte totalmente a corrente no aparelho de

corte geral da instalação antes de qualquer
intervenção nesta.
 Não abra as tampas protectoras das réguas de

ligação do seu aparelho de corte geral e/ou controlo
de potência e não toque nos condutores de entrada.
É perigoso, pois estão sob tensão mesmo com o
aparelho desligado.
33
Não utilize aparelhos elétricos, inclusive

o telefone, com as mão molhadas e pés
imersos em água.
A água é condutora! Você, nesta situação,

está nas condições ideais para ser
electrocutado, em caso de defeito num
aparelho eléctrico que esteja a utilizar.
34
Não puxe à distância o condutor de

ligação de um qualquer electrodoméstico.
Assim, arrisca-se a deteriorar com maior

facilidade o condutor e a criar condições
para um futuro defeito de isolamento.
35
 Desligue sempre qualquer aparelho

antes de o limpar ou abrir para observar.
Faça o mesmo antes de efectuar uma
reparação.
36
 Tenha cuidado especial com a

T.V. - mesmo depois de desligada
pode ser perigosa (electricidade
estática).
37
Lembre-se que a bricolage tem

limites.
Assegure-se de que, durante a

realização de qualquer reparação, o
aparelho danificado não possa ser ligado
indevidamente.
Previna-se das crianças.
38
Não reforce os fusíveis do seu

quadro de distribuição.
Caso contrário, arrisca-se a criar as

condições para um incêndio.
Se possível, substitua-os por

disjuntores.
39
Evite as extensões e as fichas

múltiplas.
Elas podem ser origem de sobrecargas

que facilmente originam incêndios e,
ainda, de perigo de contacto directo,
especialmente para as crianças.
 Não Deixe nunca uma extensão

ligada a uma tomada sem o respetivo
aparelho de utilização em funcionamento.
40
Use extensões adequadas com

apenas e só apenas uma ficha macho
para ligação às tomadas de energia.
Procure substituir a utilização de

extensões pela instalação de tomadas
duplas, em especial, na cozinha e sala
comum.
41
Não Utilize casquilhos metálicos em

aparelhos de iluminação em locais
húmidos ou com solo condutor.
Proceda à substituição de lâmpadas

apenas após ter desligado o corte geral
da instalação.
42
Proteja as crianças.
Equipe a sua instalação, sempre que possível, com tomadas de alvéolos

protegidos.
 Nestas tomadas são necessários meios especiais para efetuar a ligação.

43
 Não deixe nunca um aparelho

ligado inutilmente.
 Não comprar para as crianças brinquedos eléctricos para utilizar à

tensão normal de serviço da sua instalação, isto é, ligados directamente a
uma tomada.
Dê-lhes brinquedos alimentados por pilhas ou por intermédio de

transformador abaixador (12 V) de segurança.
44
 Não transite, sem todos os cuidados, com

peças metálicas de grandes dimensões na
proximidade de linhas eléctricas aéreas.
 Tenha também todo o cuidado quando

montar a sua antena de rádio ou T.V.
45
Não tolere na sua instalação,

tomadas partidas ou desmontadas,
interruptores defeituosos, ligações
provisórias e maus contatos.
 Verifique visual e periodicamente o

estado dos condutores de ligação dos
seus aparelhos eléctricos.
46
 Exija material de qualidade.
Mande rever periodicamente a sua

instalação por um técnico qualificado.
Se não sabe eletricidade, não altere ou

repare a sua instalação.
Chame pessoal especializado para o

efeito.
47

Riscos Eléctricos

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Riscos Eléctricos

Enviado por

Direitos autorais:

Formatos disponíveis

Noções de Higiene e Segurança no Trabalho

ABRANGE TODOS OS ACIDENTES ELÉTRICOS

DESIGNAÇÃO DADA AO ACIDENTE ELÉTRICO MORTAL

DE QUE DEPENDE A ELETOCUSSÃO ??

- Da quantidade de eletricidade que

- Do percurso da corrente através do corpo

• Equipamentos sem ligação à terra

Para além das causas evidentes do choque elétrico, podem ainda

1 – Contato com uma parte ativa sob tensão

Contato com uma outra parte ativa sob tensão

2 – Contato com uma parte activa sob tensão

Contato com uma massa posta acidentalmente sob tensão (raro)

3 – Contato com uma massa posta acidentalmente sob tensão

Contato com uma massa posta acidentalmente sob tensão (raro)

4– Contato com uma ponte ativa sob tensão

5 – Contato com uma massa posta acidentalmente sob tensão

Medidas práticas de proteção Contra contatos Diretos

• Afastamento das partes ativas,

• Recobrimento das partes activas da instalação

Medidas práticas de proteção Contra contatos Diretos

• Afastamento das partes ativas, consiste em colocá-las a uma

• Ex. Linhas elétricas

Medidas práticas de proteção Contra contatos Diretos

• Interposição de obstáculos, consiste em impedir em uso normal,

• Ex. Vedação das celas de postos de transformação por portas de chapa

• Recobrimento das partes ativas da instalação, consiste no

• Ex. Isolamento de materiais de uso doméstico

Medidas práticas de proteção Contra contatos Diretos

• Uso de tensão reduzida de segurança,

• Separação dos circuitos

• Utilização de aparelhos de isolamento

• Isolamento dos elementos condutores estranhos à instalação

Todas as máquinas, ferramentas, aparelhos e instalações ligadas a motores

 Dispositivos de corte de corrente que dispare automaticamente no

 Manutenção e limpeza das instalações elétricas por pessoal

 Uso de equipamento de proteção individual nomeadamente calçado

Todas as máquinas, ferramentas, aparelhos e instalações ligadas a motores

 Ter em atenção o contacto direto com a água ou do operário com

 Sinalização dos quadros elétricos

 Formar e informar os trabalhadores

Um dos sistemas mais vulgarizados para protecção

Em cada habitação ou parte da instalação deverá,

É um aparelho que corta automaticamente a

Este valor de tensão não poderá ser

Esse corte só é, no entanto, eficaz para a

A Resistência da Terra de protecção não

Para verificação do seu estado de

Accione este botão, pelo menos uma

Regra geral, todos os aparelhos elétricos com

Todos os edifícios que atualmente se constroem são obrigatoriamente

A qualidade do sistema de Terra

O sistema de Terra de proteção

No entanto, nos prédios antigos é muito comum ver-se a canalização de

A solução ideal será a de estabelecer um

A proteção dos circuitos elétricos

Em circunstâncias anormais, o valor real da

Esta é uma situação de sobreintensidade e pode provocar aquecimento

três tipos fundamentais de problemas:

 Sobrecargas - quando a potência

 Curto-circuitos - quando há uma ligação

Defeitos de isolamento das massas

As correntes de defeito podem situar-se na
