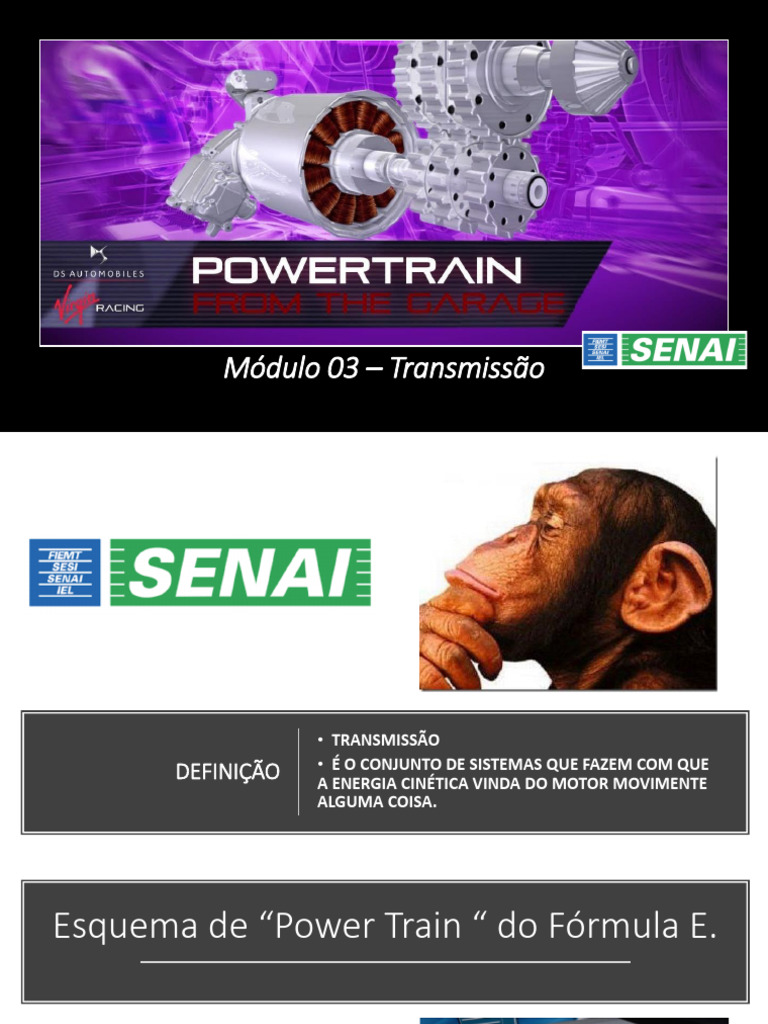

Módulo 03 – Transmissão

• TRANSMISSÃO
• É O CONJUNTO DE SISTEMAS QUE FAZEM COM QUE
DEFINIÇÃO A ENERGIA CINÉTICA VINDA DO MOTOR MOVIMENTE
ALGUMA COISA.
Esquema de “Power Train “ do Fórmula E.
Componentes da transmissão de um veículo
1- Embreagem
2- Eixo piloto
3- Elemento conversor
de velocidade
4- Eixo de saída
5- Diferencial
6- Eixos das rodas
7- Roda/pneu
Esquema
ilustrativo de
transmissão
Esquema linear do conjunto de Power Train
Disposição do
“power train” e
suas
configurações
 • É responsável pela transmissão da
Embreagem potência do motor para a caixa de
velocidades.
• A sua capacidade de transmitir
potência está diretamente relacionada
à superfície de contato entre os seus
discos fixos e os discos móveis, ou
seja, os transmissores e os
transmitidos.
 Os materiais de “atrito” usados
nos discos da embreagem serão
definidos de acordo com a sua
necessidade, sendo necessário
também estar atentos à massa
dos mesmos (discos), lembrando
que a embreagem é uma peça
que gira a alta velocidade, a
mesma que o motor, e portanto
carrega uma grande força de
inércia.
Embreagem de F1.
Disco com molas Discos de em carbono
Eixo Piloto
 • O dimensionamento do eixo piloto é fundamental para
Quebra Dúctil/ que ele possa resistir aos esforços de TORSÃO no
momento do acoplamento do motor e a caixa de
quebra frágil transmissão através do sistema de embreagem.
Eixo piloto
Conjunto de transmissão montado
Sistema variador de
velocidade
Sistema variador
de velocidade CVT
(continuously
variable
transmission)
 N= rotação (RPM)
Cálculo da Z= Quantidade de dentes

relação
Parâmetros que definem uma engrenagem
 Cálculo do Buraco
DIF RPM = R2/R1 X RPM - RPM
“BURACO” = RELAÇÃO SEGUINTE
dividido pela RELAÇÃO ATUAL vezes as
RPMs da troca menos RPM da troca.
Carta de cálculo de transmissão
Diferencial
Conjunto de eixo com diferencial
O conjunto O conjunto do diferencial é
diferencial é um sistema que faz com
que as rodas de um mesmo
composto pelo: eixo possam ter velocidades
perimetrais diferentes no
momento em que o veiculo
Núcleo faz uma curva.

Satélites
Planetárias

A equação diferencial: giro de um eixo + giro do outro eixo = 2

Pinhão e coroa = Transmissão final
Eixos das rodas
Cruzetas e Homocinéticas
Angulação dos semieixos
Rodas
 PREGUNTAS ?

Checo Perez,
piloto vencedor F1 G.P do BAKU 2021
