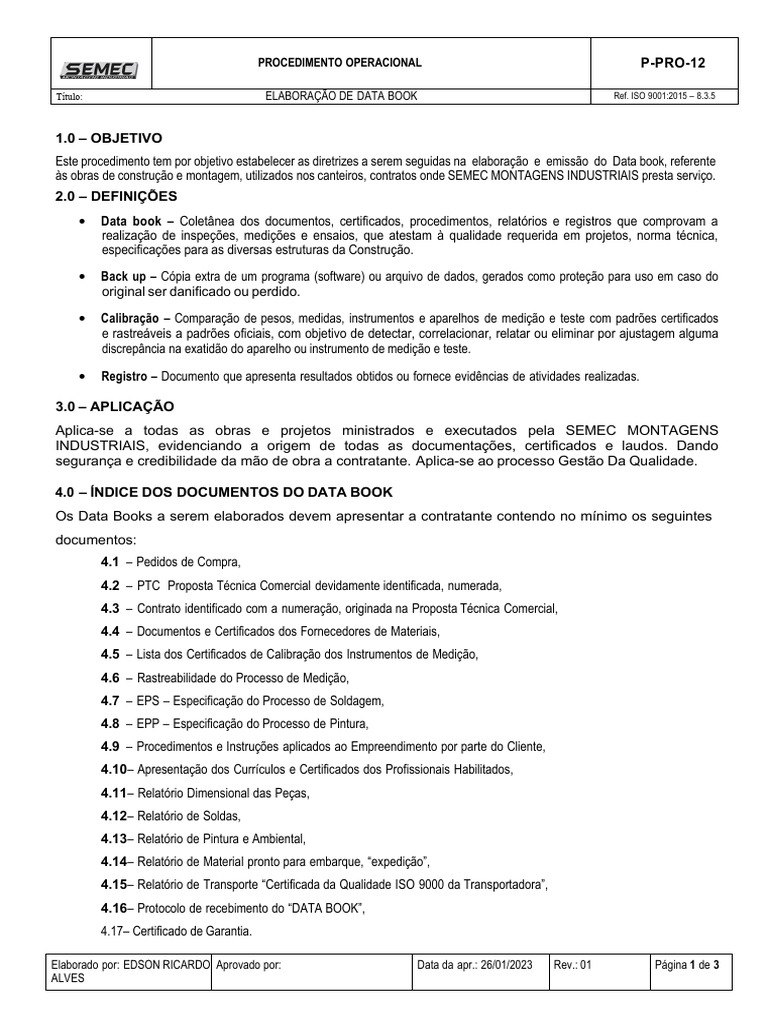

PROCEDIMENTO OPERACIONAL P-PRO-12

Título: ELABORAÇÃO DE DATA BOOK Ref. ISO 9001:2015 – 8.3.5

1.0 – OBJETIVO
Este procedimento tem por objetivo estabelecer as diretrizes a serem seguidas na elaboração e emissão do Data book, referente
às obras de construção e montagem, utilizados nos canteiros, contratos onde SEMEC MONTAGENS INDUSTRIAIS presta serviço.
2.0 – DEFINIÇÕES
• Data book – Coletânea dos documentos, certificados, procedimentos, relatórios e registros que comprovam a
realização de inspeções, medições e ensaios, que atestam à qualidade requerida em projetos, norma técnica,
especificações para as diversas estruturas da Construção.
• Back up – Cópia extra de um programa (software) ou arquivo de dados, gerados como proteção para uso em caso do
original ser danificado ou perdido.
• Calibração – Comparação de pesos, medidas, instrumentos e aparelhos de medição e teste com padrões certificados
e rastreáveis a padrões oficiais, com objetivo de detectar, correlacionar, relatar ou eliminar por ajustagem alguma
discrepância na exatidão do aparelho ou instrumento de medição e teste.

• Registro – Documento que apresenta resultados obtidos ou fornece evidências de atividades realizadas.

3.0 – APLICAÇÃO
Aplica-se a todas as obras e projetos ministrados e executados pela SEMEC MONTAGENS
INDUSTRIAIS, evidenciando a origem de todas as documentações, certificados e laudos. Dando
segurança e credibilidade da mão de obra a contratante. Aplica-se ao processo Gestão Da Qualidade.

4.0 – ÍNDICE DOS DOCUMENTOS DO DATA BOOK

Os Data Books a serem elaborados devem apresentar a contratante contendo no mínimo os seguintes
documentos:
4.1 – Pedidos de Compra,
4.2 – PTC Proposta Técnica Comercial devidamente identificada, numerada,
4.3 – Contrato identificado com a numeração, originada na Proposta Técnica Comercial,
4.4 – Documentos e Certificados dos Fornecedores de Materiais,
4.5 – Lista dos Certificados de Calibração dos Instrumentos de Medição,
4.6 – Rastreabilidade do Processo de Medição,
4.7 – EPS – Especificação do Processo de Soldagem,
4.8 – EPP – Especificação do Processo de Pintura,
4.9 – Procedimentos e Instruções aplicados ao Empreendimento por parte do Cliente,
4.10– Apresentação dos Currículos e Certificados dos Profissionais Habilitados,
4.11– Relatório Dimensional das Peças,
4.12– Relatório de Soldas,
4.13– Relatório de Pintura e Ambiental,
4.14– Relatório de Material pronto para embarque, “expedição”,
4.15– Relatório de Transporte “Certificada da Qualidade ISO 9000 da Transportadora”,
4.16– Protocolo de recebimento do “DATA BOOK”,
4.17– Certificado de Garantia.

Elaborado por: EDSON RICARDO Aprovado por: Data da apr.: 26/01/2023 Rev.: 01 Página 1 de 3
ALVES
 PROCEDIMENTO OPERACIONAL P-PRO-12

Título: ELABORAÇÃO DE DATA BOOK Ref. ISO 9001:2015 – 8.3.5

5.0 - MATRIZ DE ATRIBUIÇÕES E RESPONSABILIDADES

RESPONSABILIDADES
ITEM ATRIBUIÇÕES
COORD. ENGº.C.
5.1 ATIVIDADES TÍPICAS DR. ENVL PROJ. PROJ.
5.1.1 Visitar o cliente que vai adquirir o novo produto. R
5.1.2 Avaliar novos fornecedores de matérias primas/ componentes necessários. R
Fazer esboço de pré-projeto do processo, com análise das operações e equipamentos
5.1.3 atuais, para poder avaliar eventuais adições necessárias, em particular ferramentas, R
Dispositivos de medição, embalagens, entre outros.
Analisar crítica junto com o Diretor o custo do produto e prazo de desenvolvimento,
5.1.4 como subsídio para Vendas ofertar ao cliente. R
Orientar a sistemática do gerenciamento na elaboração e emissão do DATA BOOK,
5.1.5 descrita neste procedimento. R
Identificar necessidades diferentes e motivadas pela CONTRATANTE, atividades fora
5.1.6 do escopo, não prevista no contrato, para o empreendimento “CONTRATO EM VIGOR”, R
com a SEMEC MONTAGENS INDUSTRIAIS.
Manter listagem de documentos e registros, elaborados e mantidos para comprovar que
5.1.7 os documentos e registros utilizados na obra são partes constritivas do Databook. R R R
Evitar rasuras corretivos ou similares, registros informais ou qualquer tipo de artifício
5.1.8 para comprovar a qualidade requerida para a projeto. R
RESPONSABILIDADES
COORD. ENGº.C.
ITEM ATRIBUIÇÕES DR. ENVL PROJ. PROJ.

5.2 DATA BOOKS

Fornecer os “Data Book” correspondente, em pastas com os originais e uma cópia de cada
5.2.1 documento técnico atualizado. Conforme subitem 40. Índice dos Documentos doData C C R
Book.
Fornecer ao cliente “contratante” uma cópia dos desenhos em papel, bem como os
5.2.2 C R R
arquivos dos mesmos em meio magnético (CD – Compact Disc).
Informar nos “DATA BOOK” os registros técnicos das obras, tais como; Especificações do
procedimento de soldagem (EPS) utilizada, os Certificados de Qualificação dos
5.2.3 soldadores, os relatórios de ensaios Não-Destrutivos (visual, ultra-som, entre outros), C R R
relatório de testes efetuados (hidrostáticos) e quaisquer outras, informações técnicas
necessárias que permitam a rastreabilidade dos serviços realizados.
Elaborar desenhos no Sistema solidworks, fornecendo a CONTRATANTE cópias dos
5.2.4 documentos revisados, “Compact Disc CD)” contendo os desenhos. C R
Iniciar a execução de um determinado projeto “obra”, após a entrega do respectivo
5.2.5 DATA BOOK. C R

Elaborado por: EDSON RICARDO Aprovado por: Data da apr.: 26/01/2023 Rev.: 01 Página 2 de 3
ALVES
 PROCEDIMENTO OPERACIONAL P-PRO-12

Título: ELABORAÇÃO DE DATA BOOK Ref. ISO 9001:2015 – 8.3.5

ITEM ATRIBUIÇÕES RESPONSABILIDADES

COORD. ENGº.C.
5.3 DOCUMENTOSDE REGISTROSDA QUALIDADE DR. ENVL PROJ. PROJ.
Apresentar em Auditoria por parte da CONTRATANTE, os documentos do Sistema de
5.3.1 R
Gestão da Qualidade e todos os Registros da Qualidade.
Apresentar a CONTRATANTE os certificados e outros documentos de origem externa
5.3.2 “NBRs, Laudos Técnicos, Certificados, entre outros. R
Emitir relatório para a CONTRATANTE, conforme etapa das atividades executadas
5.3.3 R
durante a execução da obra.
Analisar relatórios de não conformidade e de retorno de campo de produto similar já
5.3.4 fabricado (se houver). R R
Responder e apresentar tratativa para Não Conformidade, apresentando Plano de Ação
5.3.4 para cada Não Conformidade identificada no processo ou na execução do projeto R R
“obra”.
5.3.5 Aplicar PDCA em cada fase da obra, execução do projeto. C R

ITEM ATRIBUIÇÕES RESPONSABILIDADES

COORD. ENGº.C.
5.4 QUALIFICAÇÃO DA SOLDA DR. ENVL PROJ. PROJ.

Soldador ou Operador qualificado de acordo com os requisitos exigidos nas normas C R

5.4.1
técnicas aplicáveis para cada modalidade de solda
5.4.2 Soldador ou Operadores qualificados por inspeção visual, gamagrafia e/ou testes C R
mecânicos, conforme normas técnicos aplicáveis.
Avaliar a solda realizada, comparando-as ao corpos de prova, devendo seguir as
5.4.3 normas técnicas aplicáveis para cada situação da soldagem. C R
Fazer teste de no local por exame de líquido penetrante ou partículas magnéticas, para
5.4.4 os pontos que sejam removidos por goivagem. C R
LEGENDA: R - Responsável com autoridade C – Colaborador com responsabilidade DR – Diretor RD – Representante da
Direção COORD. – Coordenador de Projetos ENGº.C.PROJ. – Engenheiro Coordenador de Projetos

5.0- DOCUMENTOS E REGISTROS CORRELATOS

• P-PRO-2 Soldagem.
• P-PRO-3 Controle de Tratamento de Consumíveis de Soldagem
• P-PRO-4 Qualificação, Reteste, Renovação e Atualização de Soldadores e Operadores de Soldagem
• Laudos de Calibração de equipamentos de medição

6.0- DOCUMENTOS DE REFERÊNCIA

• Normas Petrobras – N-133
• ASME Seção IX

Elaborado por: EDSON RICARDO Aprovado por: Data da apr.: 26/01/2023 Rev.: 01 Página 3 de 3
ALVES
