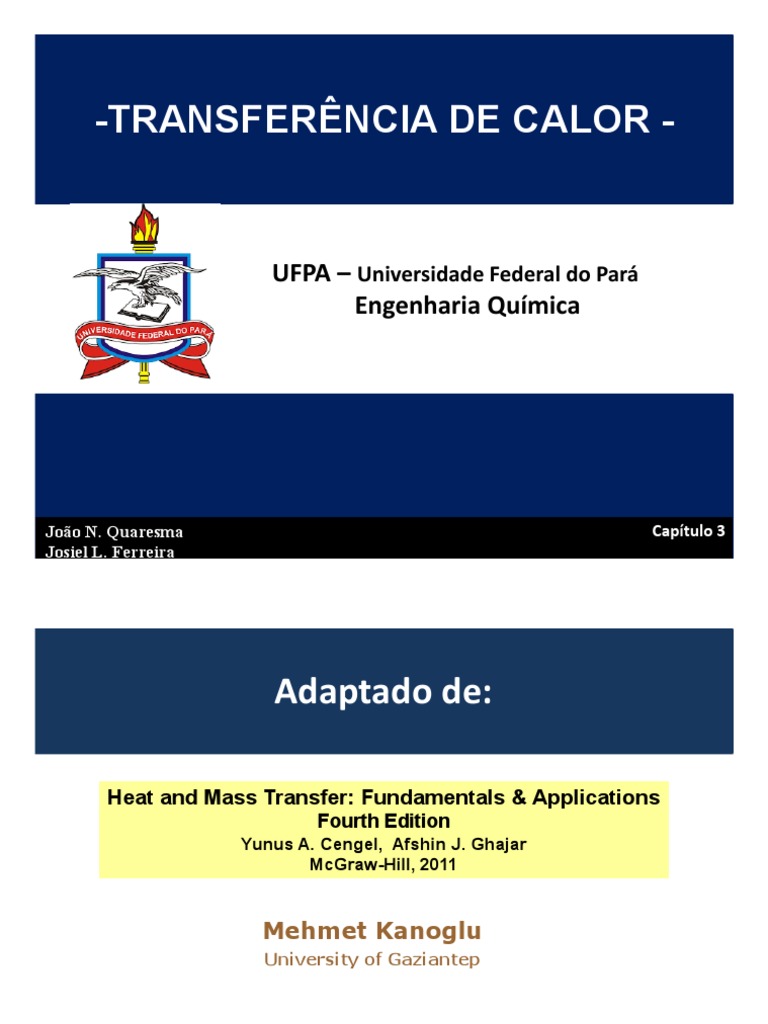

-TRANSFERÊNCIA DE CALOR -

UFPA – Universidade Federal do Pará

Engenharia Química

João N. Quaresma Capítulo 3

Josiel L. Ferreira
 Adaptado de:

Heat and Mass Transfer: Fundamentals & Applications

Fourth Edition
Yunus A. Cengel, Afshin J. Ghajar
McGraw-Hill, 2011

Mehmet Kanoglu
University of Gaziantep

2
 CAPÍTULO3

Condução de Calor
Transiente

3
OBJETIVOS
• Compreender o conceito de resistência térmica e suas
limitações e desenvolver uma rede de resistência térmica
para problemas práticos de condução de calor.
• Resolver problemas de condução permanente envolvendo
geometrias retangulares, cilíndricas ou esféricas.
• Desenvolver uma compreensão intuitiva sobre a resistência
térmica de contato e as circunstâncias em que ela pode ser
significativa.
• Identificar aplicações em que o isolamento pode realmente
aumentar a transferência de calor.
• Analisar superfícies aletadas e avaliar como as aletas
aumentam a transferência de calor de forma eficiente e
eficaz.
• Resolver problemas multidimensionais práticos de condução
de calor, utilizando fatores de forma.
4
CONDUÇÃO DE CALOR PERMANENTE EM PAREDES PLANAS

A transferência de calor através da parede de

uma casa pode ser modelada como estável e
unidimensional.
A temperatura da parede neste caso depende
apenas de uma direção (digamos a direção x) e
pode ser expressa como T(x).

Para operação permanente

Em constante operação, a taxa de transferência
de calor através da parede é constante.

Lei de Fourier da
condução de calor

5
 A taxa de condução de calor através de
uma parede de avião é proporcional à
condutividade térmica média, à área da
parede e à diferença de temperatura, mas
é inversamente proporcional à espessura
da parede.
Uma vez que a taxa de condução de calor
esteja disponível, a temperatura T(x) em
qualquer local x pode ser determinada
substituindo T2 por T e L por x.

Em condições estáveis, a distribuição de temperatura em

uma parede plana é uma linha reta: dT/dx = const.
6
 Conceito de resistência térmica

Resistência de condução da parede:

Resistência térmica da parede contra
condução térmica.
A resistência térmica de um meio
depende da geometria e das
propriedades térmicas do meio
Taxa de transferência de calor  corrente
elétrica
Resistência térmica  resistência elétrica
Resistência elétrica
diferença de temperatura  diferença de
tensão
7
Lei de Newton do resfriamento

Resistência à convecção da superfície:

Resistência térmica da superfície contra
convecção térmica

Quando o coeficiente de transferência de calor de convecção é muito

grande (h → ), a resistência à convecção torna-se zero e Ts  T.
Ou seja, a superfície não oferece resistência à convecção e, portanto, não
retarda o processo de transferência de calor.
Esta situação é abordada na prática em superfícies onde ocorrem ebulição e
condensação.
8
 Resistência de radiação: resistência térmica da
superfície contra a radiação.

Coeficiente de transferência de calor por radiação

Coeficiente de transferência de calor

combinado

9
Rede de resistência térmica

10
Queda da temperatura

U é o coeficiente global de transferência

de calor.

Uma vez determinado o valor de ̇ , a

temperatura superficial T1 pode ser
determinada a partir de:

11
Paredes planas multicamadas

12
13
RESISTÊNCIA TÉRMICA DE CONTATO

14
Quando duas dessas superfícies são
pressionadas uma contra a outra, os
picos formam bom contato material,
mas os vales formam vazios
preenchidos com ar.

Como resultado, a interface contém

inúmeras lacunas de ar de tamanhos
variados que funcionam como
isolamento, em virtude da baixa
condutividade térmica do ar.

Assim, a interface oferece alguma

resistência à transferência de calor, e
essa resistência por unidade de área é
chamada resistência térmica de
contato, Rc.

15
 O valor da resistência térmica de
contato depende:
hc condutância térmica - rugosidade superficial,
de contato - propriedades do material,
- Da temperatura, e pressão na
interface,
- E do tipo do fluido aprisionado na
interface.

A resistência ao contato térmico é significativa e pode até dominar a

transferência de calor para bons condutores de calor, como metais, mas
pode ser desconsiderada por condutores de calor ruins, como isolamentos.
16
A resistência ao contato térmico pode ser
minimizada aplicando-se:
• uma graxa térmica, como óleo de silício;
• um gás de condução melhor, como hélio ou
hidrogênio;
• uma folha metálica macia, como estanho,
prata, cobre, níquel ou alumínio.
17
 A condutância térmica de contato é mais alta (e, portanto, a resistência de
contato é menor) para metais macios com superfícies lisas em alta pressão.
18
REDES GENERALIZADAS DE RESISTÊNCIA TÉRMICA

19
Duas suposições na resolução de problemas
complexos de transferência de calor
multidimensional, tratando-os como
unidimensionais usando a rede de resistência
térmica são:
(1) Qualquer parede plana normal ao eixo x é
isotérmica (ou seja, considerar que a
temperatura varia apenas na direção x).
(2) Qualquer plano paralelo ao eixo x é
adiabático (ou seja, assumir que a
transferência de calor ocorre somente na
direção x).
Eles dão o mesmo resultado?
20
CONDUÇÃO DE CALOR EM CILINDROS E
ESFERAS

Assim, a transferência de calor através

do tubo pode ser modelada como
permanente e unidimensional.

A temperatura do tubo, nesse caso,

depende de uma única direção (direção
radial r) e pode ser expressa como T
=T(r).

A temperatura é independente do
ângulo ou da distância axial.

Essa situação é aproximada na prática

para longos tubos (camadas cilíndricas)
e para esferas (camadas esféricas).

21
Resistência de condução da camada cilíndrica
22
Resistência de condução da camada esférica

23
 para camada cilíndrica

para camada esférica

24
Cilindros e esferas multicamadas

25
Uma vez calculada a taxa de transferência
de calor Q, a temperatura da interface T2
pode ser determinada a partir de qualquer
uma das duas seguintes relações:

26
 RAIO CRÍTICO DE ISOLAMENTO
Sabemos que acrescentar mais isolamento
em uma parede ou um sótão sempre diminui
a transferência de calor. Quanto mais
espesso o isolamento, menor será a taxa de
transferência de calor. Isso é esperado, uma
vez que a área A da transferência de calor é
constante, e que adicionar isolamento sempre
aumenta a resistência térmica da parede sem
aumentar a resistência de convecção.

O isolamento adicional aumenta a resistência

de condução da camada de isolamento, mas
diminui a resistência de convecção da
superfície em virtude do aumento da superfície
externa para convecção. (cilindros e esferas)

A transferência de calor a partir do tubo pode

aumentar ou diminuir, dependendo do efeito
dominante.
27
Raio crítico de isolamento do corpo cilíndrico como sendo:

O raio crítico de isolamento de uma casca esférica é

O maior valor do raio crítico que esperamos

encontrar é:

Podemos isolar os tubos de água quente ou vapor

livremente sem nos preocuparmos com a
possibilidade de aumentar a transferência de calor
isolando os tubos.

28
 TRANSFERÊNCIA DE CALOR A PARTIR DE
SUPERFÍCIES ALETADAS
Lei de Newton de resfriamento: A taxa de transferência
de calor de uma superfície para o meio circundante

Quando as temperaturas Ts e T são fixadas por

considerações de projeto, como ocorre
frequentemente, existem duas formas de
aumentar a taxa de transferência de calor:

• Para aumentar o coeficiente de transferência

de calor de convecção h. Isso pode exigir a
instalação de uma bomba ou ventilador, ou
substituir o existente por uma maior, mas
essa abordagem pode ou não ser prática.
Além disso, pode não ser adequado.

• Para aumentar a área da superfície Como

anexando à superfície estendida superfícies
estendidas chamadas aletas feitas de
materiais altamente condutores, como
alumínio.
29
30
Equação da aleta

Equação
Diferencial
excesso de
31
temperatura
 A solução geral da equação diferencial

Condições de contorno na base da aleta

1 Aleta infinitamente comprida (Taleta, ponta = T)

Condição de contorno na ponta da aleta

a variação de temperatura ao longo da aleta

A taxa de transferência de calor permanente de toda aleta pode ser

determinada pela lei de Fourier da condução de calor

32
A taxa de transferência de calor a partir da aleta
também poderia ser determinada, considerando-se
a transferência de calor a partir do elemento de
volume diferencial da aleta e integrando-a ao longo
de toda a superfície:

33
2 Perda de calor desprezível a partir da ponta da aleta (ponta da aleta
adiabática , Qponta aleta = 0)
As barbatanas não devem ser tão longas que sua temperatura se aproxime da
temperatura circundante na ponta. Uma suposição mais realista é que a
transferência de calor da ponta da barbatana seja insignificante, uma vez que a
área superficial da ponta da barbatana é geralmente uma fração insignificante da
área total da barbatana.
Condição de contorno na ponta da aleta:

Temos a relação desejada para a distribuição de

temperatura

A taxa de transferência de calor a partir da aleta

34
3 Temperatura especificada (Taleta, ponta = TL)
Neste caso, a temperatura na extremidade da aleta (ponta da aleta) é fixada na
temperatura especificada TL.
Poderia ser considerado como generalização de aleta Infinitamente longa, onde a
temperatura na ponta da aleta foi fixada em T.

35
4 Convecção a partir da ponta da aleta
As pontas das aletas, na prática, estão expostas aos arredores, portanto a condição
de contorno adequada para a ponta da aleta é a convecção, que também inclui os
efeitos da radiação. Considere o caso de convecção apenas na ponta. A condição
na ponta da aleta pode ser obtida a partir do seu balanço de energia.

36
Uma forma prática de contabilizar a perda de calor a
partir da ponta da aleta é substituir o comprimento da
aleta L na relação para o caso da ponta isolada pelo
comprimento corrigido da aleta, definido como

onde t é a espessura das aletas retangulares e D

é o diâmetro das aletas cilíndricas.

37
Eficiência da aleta

38
Resistência térmica zero ou condutividade
térmica infinita (Taleta = Tb)

39
40
41
42
• Perfis triangulares e parabólicos contêm menos material e são mais eficientes do que
aletas com perfis retangulares.
• A eficiência da barbatana diminui com o aumento do comprimento da barbatana.
Porque?
• Como escolher o comprimento da barbatana? Aumentar o comprimento da barbatana
além de um determinado valor não pode ser justificado a menos que os benefícios
adicionados superem o custo adicional.
• Aletas compridas que causam queda da eficiência em torno de 60% normalmente
não podem ser economicamente justificadas e devem ser evitadas.
43
• A eficiência da maioria das aletas utilizadas na prática está acima de 90%.
 Eficácia da Aleta

• A condutividade térmica k do material da aleta deve ser a mais

alta possível. Assim, não é por acaso que aletas são feitas de
metais como cobre, alumínio e ferro.
• A razão do perímetro para área transversal da aleta p/Ac deve
ser a mais alta possível. Esse critério é satisfeito em aletas de
chapas finas e delgadas na forma de pinos.
• Coeficiente de transferência de calor de baixa convecção h.
Coloque as aletas no lado do gás (ar).
44
A taxa total de transferência de calor de uma
superfície contendo n aletas pode ser expressa por

Eficácia global para uma superfície aletada

Note que a eficácia global das aletas depende

de sua densidade (número de aletas por
unidade de comprimento), bem como de sua
eficácia individual.

A eficácia global é uma melhor medida do

desempenho da superfície aletada do que a
eficácia individual das aletas.
45
Comprimento adequado de aleta

mL = 5  uma aleta infinitamente longa

mL = 1 oferecer um bom compromisso entre o
desempenho da transferência de calor e o
tamanho da barbatana. 46
47
Superfícies aletadas especialmente concebidas,
chamadas dissipadoras de calor, são
comumente utilizadas no resfriamento de
equipamentos eletrônicos e envolvem várias
geometrias complexas, apresentadas na Tab. 3-
6. O desempenho da transferência de calor dos
dissipadores de calor é normalmente expresso
como resistência térmica R em °C/W, definida
como

Um pequeno valor da resistência térmica

indica uma pequena queda de temperatura
através do dissipador e, portanto, uma alta
eficiência da aleta.

48
TRANSFERÊNCIA DE CALOR EM CONFIGURAÇÕES
COMUNS
Até agora temos considerado a transferência de calor em geometrias simples,
como grandes paredes planas, longos cilindros e esferas.
A transferência de calor nessas geometrias pode ser aproximada como
unidimensional, sendo que soluções analíticas simples podem ser obtidas facilmente.
Mas muitos problemas encontrados na prática são de duas ou três dimensões e
envolvem geometrias bastante complicadas, para as quais soluções simples não estão
disponíveis.
Uma classe importante de problemas de transferência de calor para obtenção de
soluções simples engloba aqueles que envolvem duas superfícies mantidas a
temperaturas constantes T1 e T2.
A taxa de transferência de calor permanente entre essas duas superfícies é expressa
como

S: fator de forma de condução

k: condutividade térmica do meio entre as superfícies.
O fator de forma de condução depende apenas da geometria do sistema.
Os fatores de forma de condução são aplicáveis apenas quando a transferência de
calor entre as duas superfícies é por condução.
Relação entre o fator de forma de
49
condução e a resistência térmica
50
51
Uma classe importante de problemas de transferência de calor para obtenção
de soluções simples engloba aqueles que envolvem duas superfícies mantidas a
temperaturas constantes T1 e T2. A taxa de transferência de calor permanente entre
essas duas superfícies é expressa como:

52
53
