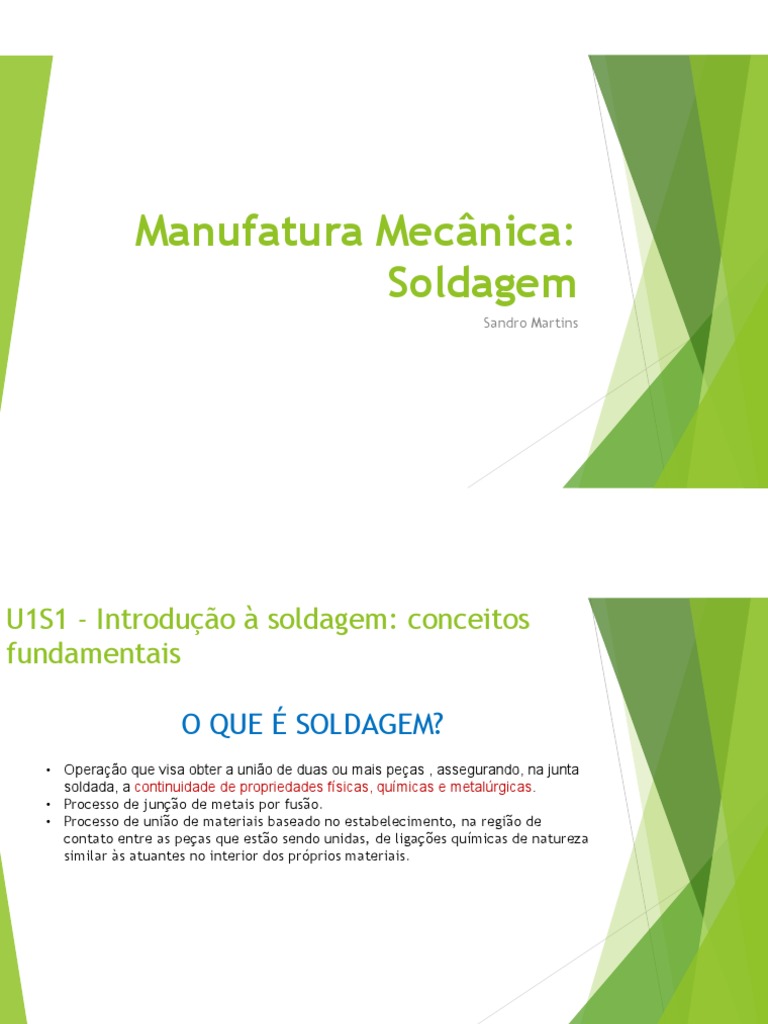

Manufatura Mecânica:

Soldagem
Sandro Martins
U1S1 - Introdução à soldagem: conceitos
fundamentais

O QUE É SOLDAGEM?
• Operação que visa obter a união de duas ou mais peças , assegurando, na junta
soldada, a continuidade de propriedades físicas, químicas e metalúrgicas.
• Processo de junção de metais por fusão.
• Processo de união de materiais baseado no estabelecimento, na região de
contato entre as peças que estão sendo unidas, de ligações químicas de natureza
similar às atuantes no interior dos próprios materiais.
U1S1 - Introdução à soldagem: conceitos
fundamentais

Vantagens
Desvantagens
o Juntas de integridade e eficiência elevadas;
• Não pode ser desmontada
o Grande variedade de processos;
• Pode afetar microestrutura e propriedades das partes
o Aplicável a diversos materiais;
• Pode causar distorções e tensões residuais
o Operação manual ou automática;
• Requer considerável habilidade do operador
o Pode ser altamente portátil;
• Pode exigir operações auxiliares de elevado custo e
o Juntas podem ser isentas de vazamentos;
duração (ex.: tratamentos térmicos)
o Custo, em geral, razoável;
• Estrutura resultante é monolítica e pode ser sensível a
o Junta não apresenta problemas de perda de
falha total
aperto
U1S1 - Introdução à soldagem: conceitos
fundamentais Classificação dos processos de soldagem
U1S1 - Introdução à soldagem: conceitos
fundamentais

Desenho esquemático do processo de soldagem por fusão

U1S1 - Introdução à soldagem: conceitos
fundamentais

Equipamentos e materiais para a soldagem

U1S1 - Introdução à soldagem: conceitos
fundamentais

Desenho esquemático do processo de soldagem a arco elétrico

U1S1 - Introdução à soldagem: conceitos
fundamentais
Representação esquemática dos fenômenos metalúrgicos que ocorrem no processo de soldagem
U1S1 - Introdução à soldagem: conceitos
fundamentais

Desenho esquemático das regiões de uma área soldada

U1S1 - Introdução à soldagem: conceitos
fundamentais
Macrografia de uma solda e suas regiões
U1S1 - Introdução à soldagem: conceitos
fundamentais
Designação para eletrodos sólidos revestidos (AWS A5.1)
para aços carbono
U1S1 - Introdução à soldagem: conceitos
fundamentais
Designação para eletrodos tubulares com núcleo (AWS A5.5) para
aços de baixa liga
U1S1 - Introdução à soldagem: conceitos
fundamentais
Desenho esquemático da utilização de EPI para soldagem
Segurança em soldagem
A soldagem e uma operacao que envolve uma serie de variaveis
que devem ser monitoradas e controladas, a fim de que nao causem
danos fisicos ao soldador e degradacao ao meio ambiente. Dentre
essas variaveis, podemos citar: o calor, a elevada luminosidade, a
ocorrencia de faiscas, a utilizacao de corrente e tensao eletrica
inadequadas, dentre outras. Esse fato exige que o soldador utilize
equipamento especifico para executar a operacao de soldagem.
Sendo assim, os EPIs (Equipamentos de Protecao Individual) mais
recomendados sao os seguintes: aventais raspa; mascaras de solda
com lentes na tonalidade correta; blusao de soldador; mangote de
raspa; botas de protecao com solado isolante; luvas de vaqueta
ou de raspa; perneiras; touca de soldador; mascara para fumos
de solda; oculos de protecao; protetores auriculares. A Figura 1.10
apresenta um desenho esquematico de um soldador utilizando os
EPIs recomendados.
Alem dos EPIs ha de se utilizar tambem (ter disponiveis) os
EPCs, os chamados Equipamentos de Protecao Coletiva, dentre
os quais destacam-se: extintores de incendio, cortinas inactinicas
(antichamas), sistemas de extracao de gases, entre outros.
Ainda referente a seguranca, o posto de soldagem deve ser
localizado em uma regiao segura da oficina, de tal forma que o
operador nao trabalhe de forma isolada ou confinado, pois o calor e
a inalacao de gases podem ocasionar serios problemas de saude ao
operador. Portanto, sempre que possivel, a presenca de um auxiliar
deve ser prevista no ambiente de soldagem, o qual tambem devera
fazer uso de EPI.
Existem algumas normas (NR, ou seja, Norma Regulamentadora)
que regulam alguns procedimentos, tais como a NR 18 (BRASIL, 1978)
e a NR 34 (BRASIL, 2011) que tratam de operacoes de soldagem e
corte. A NR 18 (BRASIL, 1978) faz algumas exigencias, tais como:
“as operacoes de soldagem e corte a quente somente podem ser
realizadas por trabalhadores qualificados” e :
