Comb Cap2

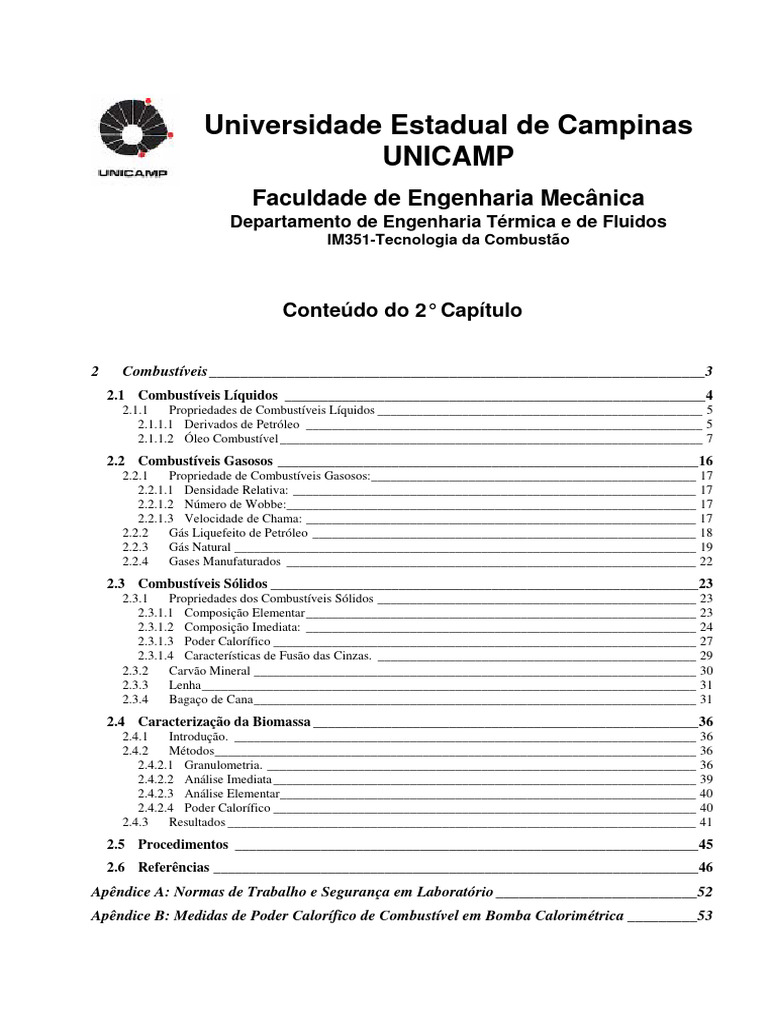

Universidade Estadual de Campinas
UNICAMP
Faculdade de Engenharia Mecânica
Departamento de Engenharia Térmica e de Fluidos
IM351-Tecnologia da Combustão
Conteúdo do 2° Capítulo
2 Combustíveis________________________________________________________________3
2.1 Combustíveis Líquidos ___________________________________________________________4
2.1.1 Propriedades de Combustíveis Líquidos __________________________________________________ 5
2.1.1.1 Derivados de Petróleo _____________________________________________________________ 5
2.1.1.2 Óleo Combustível _________________________________________________________________ 7
2.2 Combustíveis Gasosos ___________________________________________________________16
2.2.1 Propriedade de Combustíveis Gasosos:__________________________________________________ 17
2.2.1.1 Densidade Relativa: ______________________________________________________________ 17
2.2.1.2 Número de Wobbe:_______________________________________________________________ 17
2.2.1.3 Velocidade de Chama: ____________________________________________________________ 17
2.2.2 Gás Liquefeito de Petróleo ___________________________________________________________ 18
2.2.3 Gás Natural _______________________________________________________________________ 19
2.2.4 Gases Manufaturados _______________________________________________________________ 22
2.3 Combustíveis Sólidos ____________________________________________________________23
2.3.1 Propriedades dos Combustíveis Sólidos _________________________________________________ 23
2.3.1.1 Composição Elementar____________________________________________________________ 23
2.3.1.2 Composição Imediata: ____________________________________________________________ 24
2.3.1.3 Poder Calorífico _________________________________________________________________ 27
2.3.1.4 Características de Fusão das Cinzas. _________________________________________________ 29
2.3.2 Carvão Mineral ____________________________________________________________________ 30
2.3.3 Lenha____________________________________________________________________________ 31
2.3.4 Bagaço de Cana____________________________________________________________________ 31
2.4 Caracterização da Biomassa ______________________________________________________36
2.4.1 Introdução. _______________________________________________________________________ 36
2.4.2 Métodos__________________________________________________________________________ 36
2.4.2.1 Granulometria. __________________________________________________________________ 36
2.4.2.2 Análise Imediata _________________________________________________________________ 39
2.4.2.3 Análise Elementar________________________________________________________________ 40
2.4.2.4 Poder Calorífico _________________________________________________________________ 40
2.4.3 Resultados ________________________________________________________________________ 41
2.5 Procedimentos _________________________________________________________________45
2.6 Referências ____________________________________________________________________46
Apêndice A: Normas de Trabalho e Segurança em Laboratório __________________________52
Apêndice B: Medidas de Poder Calorífico de Combustível em Bomba Calorimétrica _________53
B1 Objetivo_______________________________________________________________________53
B2 Teoria ________________________________________________________________________53
B3 Equipamento___________________________________________________________________53
B4 Materiais ______________________________________________________________________54
B4.1 Solução Padrão de Alcali 0,0725 N. ____________________________________________________ 54
B4.2 Padrão de Ácido Benzóico ___________________________________________________________ 54
B4.3 Indicador Alaranjado ou Vermelho de Metila_____________________________________________ 54
B4.4 Oxigênio _________________________________________________________________________ 54
B5 Padronização __________________________________________________________________55
B6 Procedimento __________________________________________________________________55
B6.1 Pesagem da Amostra ________________________________________________________________ 55
B6.2 Adição de Água na Bomba ___________________________________________________________ 56
B6.3 Oxigênio _________________________________________________________________________ 56
B6.4 Equivalente em Água do Calorímetro ___________________________________________________ 56
B6.5 Método Isotérmico _________________________________________________________________ 57
B6.6 Analise o Conteúdo da Bomba ________________________________________________________ 57
B6.7 Procedimento Prático _______________________________________________________________ 58
B7 Cálculos _______________________________________________________________________59
B7.1 Elevação de Temperatura em Calorímetros Isotérmicos _____________________________________ 59
B7.2 Correção Termoquímica _____________________________________________________________ 59
B7.3 Poder Calorífico Superior ____________________________________________________________ 59
B8 Apresentação dos Resultados _____________________________________________________60
B9 Referências Bibliográficas________________________________________________________60
Apêndice C: Procedimentos _______________________________________________________63
C.1 Instalação _____________________________________________________________________63
C.2 Bomba de Oxigênio _____________________________________________________________63
C.3 Recipiente da Bomba ____________________________________________________________63
C.4 Banho Externo _________________________________________________________________63
C.5 Termômetros __________________________________________________________________64
C.6 Acessórios dos Termômetros______________________________________________________64
C.7 Controlador de Tempo __________________________________________________________64
C.8 Suporte das Amostras ___________________________________________________________64
C.9 Fio de Ignição __________________________________________________________________64
C.10 Circuito de Ignição ___________________________________________________________64
C.11 Dispositivo de Purificaçã do Oxigênio ____________________________________________65
Apêndice D: Correções___________________________________________________________66
D.1 Correções Termométricas ________________________________________________________66
D.2 Correções Termoquímicas _______________________________________________________66
D.2.1 Calor de Formação do Ácido Nítrico (e1) ________________________________________________ 66
D.2.2 Calor de Formação do Ácido Sulfúrico (e2) ______________________________________________ 66
D.2.3 Poder Calorífico do Fio de Ignição _____________________________________________________ 67
Tecnologia da Combustão Cap. 2 - Combustíveis
2 Combustíveis
Combustíveis para utilização em energia e aquecimento industrial apresentam
características importantes tais como baixo custo por conteúdo energético,
disponibilidade, facilidade de transporte e armazenamento, possibilidade de
utilização dentro de tecnologias disponíveis, baixo custo operacional e de
investimento etc.. Durante muitos anos, os derivados de petróleo preencheram
a maioria destas características e se tornaram o tipo mais utilizado de
combustível industrial. Nas décadas recentes, outros tipos de combustíveis tem
sido utilizados e pesquisados, principalmente aqueles que produzem menor
impacto ambiental que os combustíveis fósseis.
Do ponto de vista de origem, os combustíveis podem ser classificados como:

fósseis (não renováveis) e vegetais (renováveis), representados pelo quadro
abaixo.
Origem Combustível Básico Derivado

Petróleo GLP
Gasolina
Óleo Diesel
FÓSSEIS Óleo Combustível
Óleos Residuais
Gás Natural
Xisto Betuminoso Gases manufaturados
Carvões Minerais
Cana-de-açucar Bagaço de cana
Álcool Etílico
VEGETAIS Lenha Carvão Vegetal
Gases manufaturados
Metanol
Resíduos Vegetais Biogás
Quanto a utilização de combustíveis é conveniente classificá-los e estudá-los

quanto a sua forma física: sólidos, líquidos ou gases.
Composição dos combustíveis:
Os combustíveis industrias apresentam em sua composição alguns dos

seguintes elementos ou compostos:
Carbono C
Hidrogênio H
Oxigênio O
Enxôfre S
Nitrogênio N
Página 2.2
Água H2O
Cinzas (Z)
Carbono e hidrogênio são os elementos que mais contribuem para o poder

calorífico dos combustíveis e oxigênio é geralmente presente em combustíveis
vegetais, sendo que sua presença diminui o poder calorífico do combustíveis,
bem como as exigências teóricas de ar de combustão.
Embora o enxofre seja também combustível, este traz conseqüências

prejudiciais ao meio ambiente e aos equipamentos:
 Seu poder calorífico é menor que o carbono e hidrogênio
 Os produtos de combustão, SO2 e SO3, em presença de umidade formam
ácido sulfúrico, que irá atacar as partes mais frias da instalação. H2SO4 é
o principal causador de "chuva ácida", com conseqüências desastrosas
ao meio ambiente.
 Se a atmosfera da combustão for redutora, pode haver formação de H2S,
ou outros compostos, que são perigosos e produzem mal cheiro.
O enxofre nos combustíveis líquidos é encontrado na forma de mercaptanas

(um radical R-S-H) ou também na forma de dissulfetos(radicais R-S-R).
O nitrogênio é responsável pela formação de diversos óxidos: N2O, NO e NO2,

que são compostos de alta irritabilidade para as mucosas além de reagirem
com o ozona da atmosfera (O3).
Outros elementos ocorrem eventualmente nos combustíveis em concentrações

muito pequenas, porém de efeitos não menos importantes. Os metais são mais
freqüentes: Níquel, Vanádio, Cálcio, Sódio, Potássio e Manganês.
O vanádio forma um óxido: V2O5, que é catalisador da reação de formação de

ácido sulfúrico, agravando as conseqüências de corrosão com combustíveis
que contenham enxofre. Sódio e potássio (metais alcalinos) contribuem para a
corrosão a baixa temperatura formando compostos de baixo ponto de fusão,
podendo inclusive atacar matérias refratários.
A água é normalmente encontrada em todos os combustíveis, principalmente

nos combustíveis sólidos, na forma de umidade, e traz duas conseqüências:
 Diminui o poder calorífico,
 Aumenta a temperatura do ponto de orvalho do ácido sulfúrico,
aumentando os problemas de corrosão.
2.1 Combustíveis Líquidos

Os combustíveis líquidos são amplamente utilizados na indústria pelas
facilidades de armazenamento, operação e transporte, e os derivados de
petróleo estão praticamente presentes na maioria das aplicações.
Página 2.3
A caracterização dos combustíveis líquidos compreende a medição de

algumas propriedades aplicáveis a estes, as quais serão definidas a seguir. O
poder calorífico do combustível, como definido no capítulo anterior é aplicável a
todos os tipos de combustíveis.
2.1.1 Propriedades de Combustíveis Líquidos
Ponto de fulgor: é a temperatura do combustível na qual, sob a ação de uma

chama escorvadora sobre a superfície líquida do mesmo, provoca uma ignição
e combustão transitória. Importante propriedade para a segurança de
armazenamento.
Ponto de ignição: temperatura do combustível na qual a chama escorvadora

provoca uma combustão continuada sobre a superfície do mesmo.
Temperatura de auto-ignição: temperatura mínima de uma mistura

ar/combustível na qual a combustão é iniciada e se mantém, sem a presença
de uma chama escorvadora.
Ponto de fluidez: temperatura mínima necessária para que o combustível se

torne um fluido.
Viscosidade: importante propriedade que vai determinar as temperaturas de

armazenamento, bombeamento econômico e pulverização (atomização) para
combustão.
Poder Calorífico: é a quantidade de energia por unidade de massa que se

desprende durante a combustão completa do combustível. Define-se Poder
calorífico superior, quando a água proveniente da combustão é obtida na forma
líquida e Poder calorífico inferior quando a água proveniente da combustão é
obtida na forma de vapor, conforme mostrado no Capítulo 1.
Outras propriedades de combustíveis líquidos são aplicáveis apenas a

combustíveis automotivos (gasolina, óleo diesel), tais como a octanagem, o
período de indução e a cetanagem, e não serão tratadas neste texto.
Todas as propriedades tem normas e métodos de medição e algumas podem

variar em resultado conforme o método utilizado.
2.1.1.1 Derivados de Petróleo
O petróleo é uma mistura de hidrocarbonetos que apresenta composição

variável e dependente de fatores geológicos tais como localização da jazida,
idade, profundidade etc.. Os principais elementos que constituem o petróleo
são apresentados no quadro abaixo, com sua correspondente faixa de
variação da composição:
Página 2.4
Elemento % em massa
Carbono 83 a 87
Hidrogênio 11 a 14
Enxofre 0,05 a 8
Nitrogênio 0,1 a 1,7
Oxigênio ~0,5
Metais(Fe, Ni, V, etc.) ~0,3
Os principais constituintes orgânicos do petróleo são :
 Alcanos (ou parafinas), cadeias carbônicas retas, de fórmula geral

CnH2n+2 e seus isômeros.
 Ciclanos (ou naftênicos), de fórmula geral CnH2n, são compostos de
anéis saturados, tais como o ciclo pentano e ciclo-hexano.
 Aromáticos, os quais contém o anel benzênico, e de baixo peso
molecular.
 Compostos sulfurados, presentes em todos os tipos de óleo cru, mas
em geral, quanto maior a densidade do petróleo, maior o teor de enxofre.
 Compostos nitrogenados, presentes nas frações mais pesadas,
ocasionam problemas no processamento de petróleo por envenenamento
de catalisadores de processo.
 Compostos oxigenados, também se concentram nas frações mais
pesadas, e são responsáveis pela acidez, escurecimento e o forte odor
dos derivados de petróleo.
 Compostos metálicos, são compostos organo-metálicos e também
predominam nas frações mais pesadas.
 Impurezas inorgânicas, ficam em solução ou suspensão na água
emulsionada ou no corpo do petróleo: sais minerais, argila, areia e
obviamente a água.
Os derivados de petróleo são produtos do processamento do óleo cru,

basicamente em dois tipos de processos:
 Destilação atmosférica, onde grupos de frações são separadas por
diferença de ponto de ebulição (ou pressão de vapor), numa coluna de
destilação,
 Destilação à vácuo do resíduo, onde é extraído no resíduo de fundo da
coluna atmosférica mais frações leves. O resíduo de destilação à vácuo é
utilizado para produção de asfalto ou complementação da produção de
óleo combustível,
 Craqueamento térmico ou catalítico, onde é possível transformar frações
pesadas do óleo em frações mais leves, ajustando o perfil da produção
com as necessidades de mercado consumidor.
Um esquema básico de refino é apresentado na figura 2.1.
Página 2.5
Figura 2.1 - Esquema básico da destilação atmosférica de petróleo.
A qualidade e característica do petróleo determina a faixa de extração de cada

componente principal, embora os processos adicionais como o craqueamento
permitam uma pequena variação do ajuste. As principais frações produzidas,
em ordem crescente de densidade são as seguintes:
 Gás residual
 Gás Liquefeito de Petróleo
 Nafta petroquímica
 Gasolina
 Querosene
 Óleo Diesel
 Óleo Combustível
 Lubrificantes
 Óleos residuais
 Asfaltos
2.1.1.2 Óleo Combustível
O óleo combustível é a fração mais importante para os sistemas de

aquecimento industriais, devido a seu baixo preço. Apesar de no início da
utilização do petróleo, frações mais leves tais como o diesel e o querosene
terem sido utilizadas, atualmente, tais derivados são reservados a utilizações
com maior exigência de qualidade de combustível, como os motores de
combustão interna (ciclos Diesel e turbinas de aviação). A tendência atual é
adequar o perfil de refino a maior produção de diesel e conseqüentemente, o
óleo combustível utilizado pela indústria tem sua densidade e viscosidades
aumentadas, além de possuir maior teor de enxofre.
A especificação básica para os óleos combustíveis são a viscosidade, o ponto

de fluidez e o teor de enxofre.
Página 2.6
A viscosidade é determinada em aparelhos que se baseiam no tempo de

escoamento de um dado volume de óleo a uma temperatura constante. Os
tipos de viscosímetros mais utilizados são:
 Saybolt, com dois tipos:
! SSU Segundos Saybolt Universal e
! SSF, Segundos Saybolt Furol
 Engler
 Redwood
A conversão em viscosidade cinemática, dada em centipoises está

apresentada na tabela 2.1.
As temperaturas utilizadas são as seguintes:
20 ºC 37,8 ºC 50 ºC 98,9 ºC 100 ºC

(68 F) (100 F) (122 F) (210 F) (212 F)
SSU X X
SSF X X
Engler X X
Redwood X
Os óleos combustíveis apresentam várias faixas de viscosidades conforme sua

classificação. Para se conhecer a viscosidade de um óleo em qualquer
temperatura, é necessário se conhecer pelo menos a viscosidade em duas
temperaturas, e com o auxílio do gráfico da figura 2.2, traça-se uma reta que
reproduz o comportamento da viscosidade em relação a temperatura para
derivados de petróleo.
As especificações atuais brasileiras para os óleos combustíveis são

apresentados na tabela 2.2, sendo que análises de laboratório são
apresentadas nas tabelas 2.3 e 2.4. Um quadro de equivalencia de
denominações está abaixo.
Antiga A(BPF) D(BTE) E F GD HD GK HK GM HM

Atual 1A 1B 2A 2B 3A 3B 4A 4B 5A 5B
Antiga GN HN GP HP - - - - OC4
Atual 6A 6B 7A 7B 8A 8B 9A 9B C
Página 2.7
Tabela 2.1
Página 2.8
Figura 2.2 - Gráfico ASTM para determinação da viscosidade x temperatura para

derivados de petróleo.
Página 2.9
O teor de enxofre é umas característica importantíssima para especificação e

utilização de óleos combustíveis. Como explicado, o enxofre ocasiona a
formação de SO2 e SO3, o qual em reação com a água dos produtos de
combustão dever formar ácido sulfúrico. A formação e condensação de ácido
sulfúrico depende do teor de SO2 ,e conseqüentemente do teor de enxofre no
óleo, e da pressão parcial do vapor de água nos gases de combustão. Um
gráfico típico do ponto de orvalho do ácido em função do teor de enxofre no
óleo é apresentado na figura 2.3.
Figura 2.3 - Gráfico típico de ponto de orvalho em função do teor de enxofre no

combustível.
Tabela 2.2 Métodos normalizados para determinação das propriedades de combustíveis

líquidos derivados de petróleo.
Método ASTM Método ABNT-IBP
o
Densidade 20/4 C - MB-104
Ponto de Fulgor (PM) D - 93 MB-48
Viscosidade Saybolt D - 88 MB-326
Poder Calorífico D - 240 MB-404
Enxofre D - 29 MB-106
Ponto de Fluidez D - 97 MB-820
Água por Destilação D - 95 MB-37
Nem sempre estão disponíveis dados sobre a análise elementar dos óleos
combustíveis, e nem mesmo sobre o poder calorífico. No caso em que não
existe uma análise laboratorial, os gráficos das figuras 2.4, 2.5 e 2.6 auxiliam
no estabelecimento da composição química elementar, fornecendo dados
estimativos a partir de propriedades facilmente mensuráveis, como a
densidade. O teor de enxofre, por ser de importância fundamental na
Página 2.10
especificação dos óleos, normalmente é fornecido. Os gráficos e tabelas

fornecem dados com exatidão suficiente para os cálculos de combustão
industrial.
Tabela 2.3 - Análise de óleo combustível tipo 1 B.
Média Trimestral
RESOLUÇÃO
ENSAIOS 1º 2º 3º 4º OBS.
CNP
Água e sedimentos. % 2.0 (max) 0,10 0,10 0,10 0,10
peso
Água por destilação. % - 0,1 0,1 0,1 0,1
volume
Densidade relativa. 20/4 C - 0,956 0,9575 0,9600 0,9572
Enxofre. % peso 1.0 (max) 0,96 0,75 0,7 (max) 0,78
Ponto de fluidez superior. - 6 6 3 9
C
Ponto de fulgor. C 66 (min) 76 74 68 66
Viscosidade SSF a 50 C 600 (max) 600 600 600 600
cSt a 60 C 620 (max) - - - -
Poder calorífico inferior. - 9880 9880 9880 9880
kcal/kg
Poder calorífico superior. - 10470 10470 10470 10470
kcal/kg
* Dados obtidos por
extrap. Ensaio a 65 C
Outros derivados, além dos óleos combustíveis, apresentam aplicações

específicas e algumas propriedades típicas estão disponíveis nas tabela 2.5,
2.6 e 2.7.
Figura 2.4 - Relação entre peso específico do óleo combustível e seu teor de hidrogênio.
Peso esp. = -0,0769.[H2%vol] + 1,8615
Página 2.11
Tabela 2.4. Análises para óleo combustível tipo 1 B (antigo BTE).

Média Trimestral
RESOLUÇÃO
ENSAIOS 1º 2º 3º 4º OBS.
CNP
Água e sedimentos. % peso 2.0 (max) 0,10 0,10 0,10 0,10
Água por destilação. % volume - 0,1 0,1 0,1 0,1
Densidade relativa. 20/4 C - 1,0122 0,9932 0,0100 1,0035
Enxofre. % peso 5,5 (max) 0,96 0,75 0,7 max) 0,78
Ponto de fluidez superior. C - 6 6 3 9
Ponto de fulgor. C 66 (min) 76 74 68 66
Viscosidade SSF a 50 C 600 (max) 600 600 600 600
cSt a 60 C 620 (max) - - - -
Poder calorífico inferior. - 9880 9880 9880 9880
kcal/kg
Poder calorífico superior. - 10470 10470 10470 10470
kcal/kg
*Dados obtidos por extrap.
Ensaio a 65 C
Tabela 2.5 - Análises típicas de derivados de petróleo.

ANÁLISES TÍPICAS Querosene Diesel OC-4 BPF BTE E F
o
Densidade 20/4 C 0,801 0,829 0,892 0,978 0,946 0,998 0,958
Ponto de Fulgor, oC 41 - 80 90 88 95 97
Viscosidade CIN 20oC, cSt 2,0 2,99 - - - - -
Viscosidade SSU 100oF 32 36 39,4 15420 15230 23060 22000
Viscosidade SSF 122oF - - - 520 502 790 775
Viscosidade SSF a 65oC - - - 173 170 280 278
Ponto de Névoa, oC - 2 - - - - -
Ponto de Fluidez, oC - - 0 12 14 12 12,5
Índice de Cetano - 56 - - - - -
Enxofre % Peso 0,06 0,92 1,5 4,0 0,85 4,1 0,76
Poder Calorífico Superior 46420 kJ/kg 45832 kJ/kg 44857 kJ/kg 43270 kJ/kg 43501 kJ/kg 43103 kJ/kg 43865 kJ/kg
110940 10954 kcal/kg 10721 kcal/kg 10327 kcal/kg 10397 kcal/kg 10397 kcal/kg 10484 kcal/kg
kcal/kg
Poder Calorífico Inferior 43406 kJ/kg 42944 kJ/kg 40867 kJ/kg 41186 kJ/kg 40935 kJ/kg 40935 kJ/kg 41388 kJ/kg
10374 kcal/kg 10263 kcal/kg 9.976 kcal/kg 9844 kcal/kg 9784 kcal/kg 9784 kcal/kg 9892 kcal/kg
Tabela 2.6 - Especificação CNP para óleos combustíveis

Viscosidade (2)
Cinemática a
Óleo Ponto de Ponto de Teor de Água e
Cinzas, % 60oC, eSt ou Cinemática a 37,8oC, cSt ou
Combustível fulgor em fluidez enxofre % Sedimentos
o em peso (Saybolt, Furol Saybolt Universal 37,8oC, s
C superior oC em peso % em peso
a 65oC, s
Mínimo Máximo Máximo Máximo Máximo Máximo Mínimo Máximo
TipoA (B.P.F.) 66 (4) - 5,0 2,00 (3) 390 (185) 31,9 (150 -
TipoB (A.P.F.) 66 - - 5,0 2,00 (3) 390 (185) 31,9 (150) -
TipoC (óleo no 4) 66 (5) 0,10 - 0,50 (6) - 2,11 (33,0) 26,0 (124)
TipoD (B.T.E.) 66 - - 1,0 2,00 (3) 390 (185) 31,9 (150) -
Tipo E 66 - - 5,5 2,00 (3) 600 (285) 31,9 (150) -
Tipo F 66 - - 1,0 2,00 (3) 600 (285) 31,9 (150) -
1) Em vigor a partir de 02/02/82, através do Regulamento Técnico CNP 09/82.

2) Para óleos combustíveis cuja diferença entre a temperatura de referência de viscosidade e o ponto de fluidez seja menor que
20oC, os valores da viscosidade deverão ser obtidos em temperaturas mais altas, reportando-se às temperaturas por
extrapolação.
3) A quantidade de água e sedimento exceder 1,00%, deverá ser feita a dedução da cifra total na quantidade de óleo
combustível.
4) O ponto de fluidez superior deverá ser, no máximo, igual ao indicado na tabela anexa.
5) O ponto de fluidez superior deverá ser, no máximo, igual ao indicado na tabela anexa, diminuído de 6oC.
6) O resultado de água e sedimentos para o óleo combustível tipo “C” é expresso em % por volume.
Obs.: A partir de 02/02/82, através da Resolução no 02/82, o Conselho Nacional de Petróleo autorizou em caráter experimental,
mediante acordo com o comprador a utilização do Óleo Combustível Ultra-Viscoso”. Entende-se por Ultra-Viscoso um óleo
combustível com viscosidade cinemática acima de 600 cSt a 65oC (285 SSF a 65oC), sendo que as demais características
atendem as especificações constantes da Resolução 1/82 que estabelece o Regulamento.
Página 2.12
VISCOSIDADE
Ponto de Teor de Água e Cinemática, cSt
TIPOS Ponto de Saybolt Furol
fluidez enxofre, % sedimento % Cinzas
Fulgor, oC a 50oC, s 37,8oC 60 oC
superior, oC peso volume (1)
Mínimo Máximo Máximo Máximo Máximo - Máximo Mínimo
1A 66 (2) 5,0 2,0 (600) - 620 -
1B 66 - 1,0 2,0 (600) - 620 -
2A 66 - 5,5 2,0 (900) - 960 -
2B 66 - 1,0 2,0 (900) - 2.300 -
3A 66 - 5,5 2,0 (2400) - 2.300 -
3B 66 - 1,0 2,0 (2400) - - -
4A 66 - 5,5 2,0 10.000 - - -
4B 66 - 1,0 2,0 10.000 - - -
5A 66 - 5,5 2,0 30.000 - - -
5B 66 - 1,0 2,0 30.000 - - -
6A 66 - 5,5 2,0 80.000 - - -
6B 66 - 1,0 2,0 80.000 - - -
7A 66 - 5,5 2,0 300.000 - - -
7B 66 - 1,0 2,0 300.000 - - -
8A 66 - 5,5 2,0 1.000.000 - - -
8B 66 - 1,0 2,0 1.000.000 - - -
9A 66 - 5,5 2,0 (sem limite) - - - -
9B 66 - 1,0 2,0 (sem limite) - - - -
C 66 (3) - 0,5 - 2,1, a 26,0 - 0,10
1) A quantidade de água por destilação, mais a do sedimento por extração, não deverá exceder 2,0% (percentagem em volume).
Uma dedução na quantidade deverá ser feita para toda a água e sedimento em excesso de 1,0%.
2) O ponto de fluidez superior deverá ser, no máximo, igual ao indicado na tabela anexa.
3) O ponto de fluidez superior deverá ser, no máximo, igual ao indicado na tabela anexa, diminuído de 6ºC.
Figura 2.5 - Relação entre Poder Calorífico, densidade relativa, teor de enxofre e
carbono/hidrogênio para óleos combustíveis.
Página 2.13
Figura 2.6 - Relação entre a densidade de um óleo combustível à temperatura T e sua

densidade à 15 ºC.
Página 2.14
No quadro apresentam-se as características do álcool etílico hidratado e

anidro, comparando-o com a gasolina e álcool metílico.
Tabela 2.7 - Características Técnicas do Álcool Etílico

Propriedade Gasolina Etanol Etanol Hidratado Metanol
Anidro Anidro
Fórmula química (CH)x C2H5OH C2H5OH 19H2O CH3OH
Peso molecular 144 46 - 32
o
Densidade a 20 C 0,73 0,79 0,81 0,79
Relação estequiométrica
15,2/1 9,0/1 8,3/1 6,45/1
ar/combustível
% Carbono em peso 84,0 52,0 - 37,5
% Hidrogênio em peso 16,0 13,0 - 12,5
% Oxigênio em peso - 35 - 50
o
Início temp. Ebulição C 40,0 78,3 78,2 65
o
Término temp. de ebulição C 250 78,3 78,2 65
Calor latente de vaporizacão
90 216 237 270
kcal/kg
o
Temp. de auto-ignição C 367 550 580 570
Poder calorífico inferior kcal/kg 10 500 6 400 5 952 4 600
Calor de combustão da mistura
0,860 0,815 0,815 0,760
quimicamente correta kcal/litro
Índice de octano método Research 73 106 110 110
Índice de octano método motor 73 89 92 90
Índice de octano calculado 73 158 162 160
Fator de acréscimo do número de
1,055 1,063 1,077 1,061
moléculas durante a combustão
Efeito de superalimentação 1,68% 7% 9% 14%
Graus GL (%Volume) - 99,5 95 99,5
Graus INPM (%peso) - 99,2 93,5 99,2
(Extraído de “Os Motores de Combustão Interna” - Paulo Penido Filho, lemi, Belo Horizonte 1983).
2.2 Combustíveis Gasosos

Os combustíveis gasosos tem aumentado sua aplicabilidade na indústria
nacional, respondendo a demanda por fontes de energia mais limpas e
eficientes. A limitação de seu crescimento está na disponibilidade e distância
dos centros consumidores pela sua maior dificuldade de transportes.
Gás Liquefeito de Petróleo é importante combustível, tanto de aplicação

industrial como doméstica. Gás Natural tem sido explorado recentemente,
porém, deve ser transportado por gasodutos, o que dificulta sua maior
utilização, dada a necessidade de investimento em infra-estrutura. Outros
gases, tais como, os gases manufaturados de nafta são produzidos e
distribuidos localmente por rede de tubulações, além de gases residuais de
refinaria, que tem aproveitamento restrito as proximidades desta.
Página 2.15
2.2.1 Propriedade de Combustíveis Gasosos:
Algumas propriedades importantes necessitam ser conhecidas para os

combustíveis gasosos. A composição química pode ser facilmente determinada
através da análise laboratorial, em cromatógrafos químicos. O poder calorífico
é normalmente dado em termos de energia/volume, relativa a determinada
condição de Temperatura e Pressão. Em alguns casos pode ser fornecido em
termos de energia/massa.
2.2.1.1 Densidade Relativa:
É a densidade do gás relativa ao ar nas mesmas condições de temperatura e

pressão.
2.2.1.2 Número de Wobbe:
É uma relação entre poder calorífico e densidade relativa dada pela equação:
PCi
W =
dr
A importância do número de Wobbe está ligada a intercambiabilidade de gases

para uma mesma aplicação ou queimador. Observe que a relação de Poder
Calorífico e a raiz quadrada da densidade relativa tem a ver com a quantidade
de energia (por volume) que é possível passar por determinado orifício com a
queda de pressão correspondente. Em outras palavras, no que se refere a
potencia de um dado queimador, gases com o mesmo número de Wobbe vão
apresentar o mesmo desempenho energético.
2.2.1.3 Velocidade de Chama:
É a velocidade de uma frente de chama de uma mistura ar/combustível,

efetuada sob determinas condições. O conhecimento de parâmetros de
velocidade de chama é útil também para a intercambiabilidade dos gases, no
sentido de se garantir a estabilidade de combustão em queimadores. Dois
fenômenos podem ocorrer em queimadores de gás:
 O descolamento da chama, quando a velocidade da mistura não
queimada é maior que a velocidade de chama, e
 O retorno de chama, quando a velocidade de chama é maior que a
velocidade da mistura ar/combustível.
Ambos podem trazer conseqüências desastrosas aos equipamentos e um

queimador de gás deve ser projetado para determinadas faixas de velocidades
de chama para se garantir a estabilidade.
Página 2.16
Diversos métodos existem para a medição de velocidade de chama, porém

nenhum destes reproduz com exatidão uma situação operacional. A velocidade
de chama varia com a temperatura da mistura, a relação ar/combustível e com
o padrão de fluxo, se laminar ou turbulento. As medidas de velocidade de
chama em laboratório são feitas quase sempre nos regimes laminares, mas a
maioria dos equipamentos industrias operam com combustão turbulenta. De
qualquer maneira, o conhecimento da velocidade de chama em laboratório dá
uma medida qualitativa do combustível. A fim de se utilizar este conceito o
índice de Weaver, dá uma medida da velocidade de chama em relação ao
hidrogênio, adotado como gás padrão. O índice de Weaver é definido como:
Vgas
S=
VH 2
Uma mistura de gases tem seu índice de Weaver calculada da seguinte forma:
aFa + bFb +L+ iFi

S=
A + 5z − 18,8Q + 1
onde:
Fi = Coeficiente de velocidade chama
a, b,...i = Frações molares dos constituintes
A = Relação ar/combustível volumétrica e estequiométrica da mistura
z = Fração molar dos inertes na mistura
Q = Fração molar do oxigênio na mistura
O quadro abaixo apresenta o coeficiente para alguns gases:
Gás F
H2 338
CO 61
CH4 148
C2H6 301
C3H8 398
C4H10 513
C2H4 454
C8H6 674
2.2.2 Gás Liquefeito de Petróleo
A aplicação industrial de GLP tem sido feita em processos em que a limpeza é

fundamental, tais como em fornos alimentícios, metalurgia e cerâmica fina. O
GLP é uma mistura de frações leves de petróleo na faixa de 3 e 4 carbonos na
cadeia. Para efeitos práticos de combustão pode ser considerado como uma
mistura em partes iguais de propano e butano. Um resultado médio de
diversas análises é dado no quadro a seguir:
Página 2.17
Composição em Massa %
etano 1,0
propano 30,6
propeno 20,7
butano 32,9
buteno 14,7
3
PCS (kcal/Nm ) 22600
3
PCI (kcal/Nm ) 21050
3
Densidade (kg/Nm ) 2060
Massa molecular média 48,79
2.2.3 Gás Natural
A exploração do gás natural pode ser feita através da produção do "gás

associado" a um poço de petróleo, com frações de gás leves que justifiquem
seu aproveitamento, ou em bacias produtoras de gás natural. Sempre há
produção de gases associados a exploração do petróleo. Quando a produção
de gás é pequena, ou o centro consumidor está muito distante, o gás é
queimado localmente em chamas abertas na atmosfera (flare). Gás natural é
basicamente metano, com algumas parcelas leves de etano e propano. Sua
composição pode variar de local a local. Algumas composições de gás natural
em diversas bacias mundiais são apresentados na tabela 2.8.
Página 2.18
Tabela 2.8 - Gás Natural
Componentes % Volume
PCS
MJ/Nm Densida
Localidade Campo M E Pr B Pe Hx CO2 O2 N2 3
de
(seco)
Comodoro
Argentina 95,00 4,00 - - - - - - 1,00 38,50 0,576
Rivadávia
Canadá (Alberto) Turner Vallei 87,02 9,15 2,78 0,35 - - 0,24 - 0,45 41,89 0,635
Chile (Terra do
Charnascilla 90,03 5,00 2,13 1,05 0,48 0,31 - - - 45,05 0,647
Sol)
H2S
Arábia Saldita Air Dar 27,80 26,10 8,40 8,20 2,60 1,70 9,80 - 63,87 0,755
5,20
Rússia Suretou 93,20 0,70 0,60 0,60 0,50 - - - 4,40 39,62 0,605
Venezuela Santa Rosa 76,70 9,79 6,69 3,26 0,94 0,72 1,90 - - 48,62 0,768
Venezuela La Pica 90,20 6,40 - - - - 0,10 0,30 3,00 39,62 0,601
Observação: M = Metano
E = Etano
Pr = Propano
B = Butano
Pe = Pentano
Hx = Hexano
Página 2.19
2.2.4 Gases Manufaturados
Gases são fabricados a partir de diversos combustíveis como carvão mineral,

nafta e lenha. A composição varia principalmente em relação ao processo de
fabricação e síntese e em relação a matéria prima. As tabelas 2.9, 2.10 e 2.11,
a seguir, apresentam alguns dados sobre gases manufaturados de carvão,
lenha e nafta petroquímica.
Tabela 2.9 - Gases manufaturados de carvão.
Gás de baixa Gás de Gás de Gás de Gás de

temperatura retorta retorta retorta forno de
horizontal cont. vert. cont. vert. carvão
com vapor coque
Composição, % vol.
O2 0,5 0,4 0,4 0,4 0,4
CO2 4,0 2,0 3,0 4,0 2,0
C4H10 5,5 3,5 3,0 2,0 2,6
CO 4,0 8,0 9,0 18,0 7,4
H2 30,0 52,0 53,6 49,4 54,0
CH2 52,0 30,0 25,0 20,0 28,0
N2 4,0 4,0 6,0 6,2 5,6
Composição assumida
CnHm C4H8 C2,5H5 C2,5H5 C1H5 C2,5H2
CH4 C1,25 CH4 CH4 CH4 CH4
Densidade relativa ao ar 0,620 0,400 0,430 0,480 0,380
Ar teórico, vol/vol 8,235 4,904 4,708 4,060 4,572
Gases produtos teóricos
CO2 vol/vol 0,950 0,490 0,490 0,500 0,439
H2O vol/vol 1,690 1,210 1,156 0,974 1,165
N2 vol/vol 6,545 3,917 3,779 3,269 3,667
Total úmido 9,185 5,617 5,425 4,743 5,271
Total seco 7,495 4,407 4,269 3,769 4,106
Gases produtos teóricos
% volume
CO2 10,3 8,7 9,0 10,5 8,3
H2O 18,4 21,5 21,3 20,3 21,1
N2 71,3 69,8 69,7 69,0 69,6
o
Ponto de orvalho, C dos 59,0 62,0 62,0 61,0 63,0
gases de exaustão
Poder calorífico
3
superior BTU/ft 889,0 559,8 540,0 471,1 525,1
3
inferior BTU/ft 804,5 499,3 482,2 420,2 466,9
o
30 in Hg 60 F saturado
Página 2.22
Tabela 2.10 -Composição típica de gás de lenha com umidade de 15 a 22%.
Composição % Volume
CO 18
H2 15
CH4 1
H2O 12
CO2 10
N2 44
3
PCI (kcal/Nm ) ~1000
Tabela 2.11 - Gás de náfta petroquímica.
Gás à Alta Pressão Gás à Alta Pressão

Processo Contínuo Processo Cíclico
CO 3,00% em vol. CO 18,00% em vol.
CO2 20,80% em vol. CO2 6,00% em vol.
H2 43,00% em vol. H2 59,30% em vol.
CH4 32,60% em vol. CH4 6,50% em vol.
Nafta 0,60% em vol. N2 1,00% em vol.
3
P.C. 4750 kcal/Nm O2 0,50% em vol.
D 0,57 (ar = 1) CnHm 8,40% em vol.
3
P.C. 4750 kcal/Nm
D 0,49 (ar = 1)
2.3 Combustíveis Sólidos

Os principais combustíveis sólidos são a lenha e o carvão mineral. Este tem
importância grande na produção de energia térmica e elétrica na Europa, mas
no Brasil está restrito a região Sul, próximos aos centros produtores. A lenha
tem grande importância no Brasil, dada ao seu potencial de utilização.
2.3.1 Propriedades dos Combustíveis Sólidos
Algumas propriedades devem ser conhecidas nos combustíveis sólidos:
2.3.1.1 Composição Elementar
A composição elementar é o conteúdo, por porcentagem em massa, de:

Carbono (C)
Hidrogênio (H)
Enxofre (S)
Página 2.23
Oxigênio (O)
Nitrogênio (N)
Umidade (W)
Cinzas (A)
Utiliza-se as normas ASTM D 3176 e ASTM E 777, E 775 e E 778 para esta
determinação.
2.3.1.2 Composição Imediata:
São determinados alguns parâmetros relacionado com a utilização do

combustível:
 Carbono fixo (F)
 Material volátil (V)
 Cinzas (A)
 Umidade (W)
Determina-se utilizando as normas ASTM D 3172 a D 3175, ASTM D 1102 e

ASTM E 870 a E 872.
A matéria volátil é a parte do combustível que se separa em forma gasosa

durante o aquecimento do mesmo. É composto de hidrocarbonetos
eventualmente presentes na estrutura sólida e outros gases, que são formados
num processo de pirólise, tais como o hidrogênio, monóxido de carbono e
metano. O teor de voláteis tem influência no comprimento de chama, no
acendimento e no volume necessário da fornalha.
O carbono fixo é o resíduo combustível deixado após a liberação do material

volátil. Compõe-se principalmente de carbono, embora possa conter outros
elementos não liberados durante a volatilização.
A figura 2.7 apresenta de modo esquemático a relação entre a composição

elementar e a composição imediata de um combustível qualquer.
Figura 2.7 - Relação entre a composição imediata e elementar de um combustível.
Página 2.24
As cinzas englobam, todos os minerais incombustíveis e é composta

basicamente de óxidos, tais como a alumina, óxido de cálcio, óxido de
magnésio etc..
A umidade presente no combustível sólido é importante para determinação de

seu poder calorífico inferior. É determinado pela secagem, antes de outras
análises, colocando-se a amostra em uma estufa a 105 ± 4 °C, até atingir peso
constante.
Os dados da composição elementar e imediata dos diferentes tipos de

combustíveis sólidos podem ser expressos nas seguintes bases de referência:
(1) Base de trabalho, ou seja, tal como se utiliza (com cinzas, úmido etc.):
t t t t t t t
C + H + O + N + S + A + W = 100%
t t t t
V + F + A + W = 100%
(2) Base analítica, ou seja, tal como o combustível é analisado, sem umidade
externa (Wext):
a a a a a a a
C + H + O + N + S + A + W = 100%
a a a a
V + F + A + W = 100%
Umidade externa é aquela que a amostra perde no trajeto até o

laboratório, apenas sendo exposta ao ar ambiente de menor umidade.
(3) Base seca, isto é, sem umidade:

s s s s s s
C + H + O + N + S + A = 100%
s s s
V + F + A = 100%
Após ter sido colocada em uma estufa de acordo com o descrito

anteriormente.
(4) Base combustível, sem umidade e sem cinzas:

c c c c c
C + H + O + N + S = 100%
c c
V + F = 100%
Considerando-se apenas os principais componentes a serem oxidados.
A tabela 2.12 apresenta as relações entre as diversas bases. Deve-se notar

que para converter da base de trabalho para a base analítica, basta assumir
que a amostra está mudando de teor de umidade, ou seja, aplica-se as
relações apresentadas.
Página 2.25
Para converter a composição elementar e o poder calorífico em base de

t t
trabalho de W 1 para W 2 se multiplica pelo fator calculado pela mesma
equação:
100 − W2t
100 − W1t
t t
e de A 1 para A 2
100 − A2t
100 − A1t
Tabela 2.12 - Expressões para o cálculo da composição elementar ao se passar de uma

base a outra.
Base que se deseja obter
Base dada Trabalho Seca Combustível
t t t
Trabalho 1 100/(100 - W ) 100/(100 - W - A )
t s
Seca (100 - W )/100 1 100/(100 - A )
t t s
combustível (100 - W - A )/100 (100 - A )/100 1
Soler e Lora (1991)
As tabelas 2.13, 2.14 apresentam alguns resultados de um extenso

levantamento realizado por Jenkins (1990) no qual foram obtidos dados
referentes a análises imediata e elementar além de poder calorífico de 62 tipos
de biomassas. Pode-se concluir pela análise da tabela 2.12 que o conteúdo de
voláteis da biomassa é muito alto comparado ao de outros tipos de
combustíveis, fator a ser considerado durante a queima total e gaseificação
destes combustíveis.
Tabela 2.13 - Composição elementar da biomassa, em base seca.

Composição Elementar (%)
Tipo de
C H O N S A
Biomassa
Pinus 49,25 5,99 44,36 0,06 0,03 0,30
Eucalipto 49,00 5,87 43,97 0,03 0,01 0,72
Casca de
40,96 4,30 35,86 0,40 0,02 18,34
arroz
Bagaço de
44,80 5,35 39,55 0,38 0,01 9,79
cana
Casca de
48,23 5,23 33,19 2,98 0,12 10,25
coco
Sabugo de
46,58 5,87 45,46 0,47 0,01 1,40
milho
Ramas de
47,05 5,35 40,77 0,65 0,21 5,89
algodão
Jenkins (1990)
Página 2.26
Tabela 2.14 - Composição imediata da biomassa, em base seca.

Composição Imediata (%)
Tipo de Biomassa Voláteis Cinzas Carb.Fixo
Pinus 82,54 0,29 17,70
Eucalipto 81,42 0,79 17,82
Casca de arroz 65,47 17,89 16,67
Bagaço de cana 73,78 11,27 14,95
Casca de coco 67,95 8,25 23,80
Sabugo de milho 80,10 1,36 18,54
Ramas de algodão 73,29 5,51 21,20
Jenkins (1990)
2.3.1.3 Poder Calorífico
É a quantidade de energia por unidade de massa que se desprende durante a

combustão completa do combustível. Defini-se Poder Calorífico Superior,
quando a água proveniente da combustão é obtida na forma líquida e Poder
Calorífico Inferior quando a água proveniente da combustão é obtida na forma
vapor, conforme mostrado no Capítulo 1. O poder calorífico de algumas
biomassas é apresentado na tabela 2.15.
Em instalações industriais, a temperatura dos gases de saída geralmente é

maior que a temperatura de condensação, portanto a entalpia de condensação
da água não é considerada. Mede-se o Poder Calorífico Superior pelo método
ASTM D 2015-77.
Página 2.27
Tabela 2.15 - Poder calorífico da biomassa em base seca

Poder calorífico Superior (PCS)
Tipo de biomassa MJ/kg
Pinus 20,02
Eucalipto 19,42
Casca de Arroz 16,14
Bagaço de cana 17,33
Casca de coco 19,04
Sabugo de milho 18,77
Ramas de algodão 18,26
Resíduos sólidos urbanos 19,87
Excremento de gado 17,36
Jenkins (1990)
A análise das tabelas 2.13, 2.14 e 2.15 permitem definir uma relação entre o
poder calorífico e a composição da amostra. Jenkins (1990) realizou uma
análise estatística com os dados obtidos e formulou algumas relações
empíricas que permitem estimar o poder calorífico a partir da composição da
amostra:
s s s
PCS = ƒ (C , A )
s s 2
PCS = 2,3381 + 0,351 C com um R = 0,805
s s 2
PCS = 20,180 - 0,203 A com um R = 0,498
As figuras 2.8 e 2.9 ilustram a relação existente entre as composições

elementar e imediata e o poder calorífico da biomassa, baseado nos dados
levantados por Jenkins.
Para converter o poder calorífico superior de base seca para base de trabalho:
t s t
PCS = PCS (100 - W )
Para se converter o poder calorífico superior de base seca para poder

calorífico inferior de base de trabalho:
PCI t
=
[ PCS t
( )] (
− λ . m + 0,09 H s . 100 − W t )
100
λ = Entalpia de vaporização da água (calor latente) = 2,31 MJ/kg a 25°C

t t
m = W /(100 - W )
Página 2.28
Figura 2.8 - Relação entre a composição elementar e o poder calorífico superior, base
seca, para diferentes tipos de biomassa (Jenkins, 1990).
A fórmula de Mendeliev para o cálculo do poder calorífico inferior (em kJ/kg) a

partir da composição elementar do combustível é a seguinte:
t t t t t t
PCI = 339 C + 1030 H - 109 (O - S ) - 24 W
As equações de Jenkins (1991) são muito úteis quando não se pode obter a
análise elementar da amostra, como requer a equação de Mendeliev, embora
esta apresente um erro menor, sendo baseada na composição química da
amostra e não em uma relação estatística.
2.3.1.4 Características de Fusão das Cinzas.
Depende da composição química das cinzas e tem grande importância no

projeto de fornos. As características físicas das cinzas são determinadas
utilizando-se o chamado teste de cone (ASTM 1974), no qual se observa a
deformação de um cone de cinzas dentro de uma mufla especialmente
construída para este propósito e quantifica-se segundo as temperaturas
correspondentes a três estados das cinzas:
T1 = temperatura de início de deformação;

T2 = temperatura de abrandamento;
T3 = temperatura de inicio de fusão.
Página 2.29
Para o bagaço de cana-de-açúcar os valores de T1 a T3 variam em função da

época do ano. Como regra geral T1 min = 900°C. Ou seja, esta é a temperatura
máxima dos gases na saída do forno sem que aconteça escorificação no feixe
de tubos situados na saida da fornalha e no superaquecedor. Na figura 2.10 é
mostrada a dependência da composição química e das características de
fusão das cinzas do bagaço de cana cubano com a época do ano em que é
realizada a colheita (Horst, 1983). Observa-se que o menor valor da
temperatura de fusão das cinzas corresponde ao período das chuvas.
Figura 2.9 - Relação entre a composição imediata e o poder calorífico superior, base
seca, para diferentes tipos de biomassa (Jenkins, 1990).
2.3.2 Carvão Mineral
O carvão mineral brasileiro é utilizado principalmente na produção de energia

termoelétrica e na indústria cimenteira. Devido ao seu alto teor de cinzas e
enxofre, não é muito utilizado industrialmente, a não ser nas localidades
próximas a minas produtoras. As principais propriedades de carvões brasileiros
são apresentados na tabela 2.17.
Página 2.30
Tabela 2.17 - Propriedades dos carvões nacionais.

Procedência C S H2 N2 O2 Cinzas Umidade Mat. PCS
% % % % % % % Voláteis kcal/kg
%
Butiá 42,88 1,35 - - - 13,59 11,51 32,02 -
Jacuí 49,82 0,85 - - - 21,18 9,58 19,42 -
Tubarão 40,79 1,10 - - - 28,21 1,90 29,10 -
Crisciuma 46,90 1,63 - - - 23,64 1,50 27,96 -
RGS 46,00 12,99 4,05 0,29 9,27 27,40 11,00 - 4750
Paraná 56,60 2,00 3,11 0,80 17,73 25,76 15,00 - 6340
Sta. Catarina 51,80 3,60 3,34 0,52 7,58 33,09 10,00 - 6310
Cabo Frio (a) 20,50 - - - - - 15,80 42,00 2895
Cabo Frio (b) 17,60 - - - - - 13,20 49,50 3470
Rezende 12,60 - - - - - 12,00 33,20 2520
Obs.: Os quadros em branco representam propriedades não avaliadas.
2.3.3 Lenha
É um combustível amplamente utilizado no Brasil, tanto em aplicações

domésticas como em aplicações industriais para geração de vapor,
principalmente em pequenas unidades produtoras. É caracterizada por baixo
teor de cinzas, ausência total de enxofre e umidade variável, a qual depende
do tempo e método de armazenagem. A lenha quando cortada possui por volta
de 50% de umidade. Estocada ao ar livre, em toras empilhadas, atinge a
umidade de equilíbrio dentro de 3 a 6 meses, a qual, dependendo da umidade
relativa do ar é por volta de 15 a 25%. A análise elementar da lenha varia
pouco com o tipo de árvore, e isto é uma regra geral para todo material
celulósico. Algumas propriedade são apresentadas nos quadros a seguir. O
poder calorífico inferior vai depender muito do teor de umidade. A variação do
PCS quanto ao tipo de madeira também não é muito grande.
Composição média da lenha seca:

Elemento C H O N Cinzas
% massa 50,2 6,1 43,4 0,2 0,2
Poder Calorífico Superior: 4.400 kcal/kg
% água 50 35 10
PCI (kcal/kg) 1990 2770 4070
2.3.4 Bagaço de Cana
O bagaço da cana-de-açúcar é o combustível das usinas de açúcar e álcool e

utilizado localmente, logo após a moagem da cana. As modernas usinas não
consomem todo o bagaço produzido e o excedente pode ser fornecido a
terceiros, "in natura" ou seco e enfardado. O bagaço é queimado diretamente
com 50% de umidade, como vem da colheita. A composição elementar é muito
Página 2.31
semelhante a lenha e suas propriedades podem ser tomadas como similares,

exceto é claro, quanto a sua forma física.
A quantidade de bagaço obtida nas usinas é de aproximadamente 24 - 30% do

peso inicial da cana, equivalente a 2,6 toneladas de bagaço (48% de umidade
b.u.) por tonelada de açúcar (Hugut, 1972).
As características técnicas do bagaço de cana são estáveis: umidade na base

t t
de trabalho W = 50 ± 2% e conteúdo de cinzas A = 1,9 ± 0,2%.
Para o bagaço de cana-de-açúcar foram desenvolvidas as seguintes equações

para o cálculo do poder calorífico (Hugot,1972):
t t t
PCS = 19037 - 42 Aç - 190,4 W , kJ/kg
t t t
PCI = 17791 - 42 Aç - 200,8 W , kJ/kg
t
onde Aç é o teor de açúcar (sacarose) na amostra de bagaço.
Figura 2.10 - Relação entre a composição química e características de fusibilidade do

bagaço de cana cubano e a época da colheita da cana (Horst 1983).
Nos últimos anos o corte mecanizado da cana tem ganho cada vez mais
espaço, incrementando-se o conteúdo de cinzas no bagaço de cana devido a
uma maior quantidade de material estranho (terra e outros) levado com a cana
até a usina. Nestes casos recomenda-se calcular o poder calorífico pela
seguinte expressão (Meade-Chen, 1977)
t t t t
PCI = 18303 - 31,15 Ac - 207,3 W - 196,1 A
Página 2.32
Na tabela 2.18 são mostrados resultados de uma pesquisa realizada por Oliva
(1980) para determinar a influência da forma de corte da cana no poder
calorífico do bagaço.
Tabela 2.18 - Influência da forma de corte da cana de açúcar sobre o poder

calorífico inferior do bagaço.
Forma de corte Poder Calorífico, kJ/kg

da cana Base Seca Base de Trabalho
Corte manual 17.290,8 8.645,4
Centro de limpeza 17.041,3 8.520,6
Corte mecanizado 16.719,2 8.359,6
Oliva, 1980
Outra característica importante do bagaço de cana é a composição

granulométrica que caracteriza a distribuição das partículas do bagaço em
frações determinadas por faixas de diferentes diâmetros médios. A
composição granulométrica é determinada experimentalmente, utilizando-se
um conjunto padronizado de peneiras, e depende da variedade da cana, do
esquema de preparação e moagem da usina do grau de desgaste destes
equipamento. As figuras 2.11 e 2.12 mostram a composição granulométrica
média do bagaço nas usinas brasileiras e cubanas, respectivamente.
Figura 2.11 - Composição granulométrica média do bagaço cubano em diferentes usinas

(Recio e Pacheco, 1985).
Página 2.33
Figura 2.12 - Composição granulométrica média do bagaço de usinas brasileiras (Nebra,

1985).
As características morfológicas médias do bagaço cubano são as seguintes:

fibra - 60 a 68%, miolo - 18 a 20% , pó 10 a 12,5%.
Exemplo de Cálculo
Conhecida a composição química elementar do eucalipto:

s s s s s s
C = 49,0 %; H = 5,87% O = 43,97%; N = 0,3%; S = 0,01%; A = 0,72% e
t
sua umidade na base de trabalho W = 30%. Calcular na base de trabalho: (a)
composição elementar, base seca; e (b) o Poder Calorífico Inferior.
Solução:
Para converter da base seca para a base de trabalho é necessário multiplicar o
teor de cada elemento pela expressão:
t
[(100-W )/100)] = [(100-30)/100] = 0,7
t
C = 49,00 . 0,7 = 34,30%
t
H = 5,87 . 0,7 = 4,11%
t
O = 43,97 . 0,7 = 30,78%
t
N = 0,3 . 0,7 = 0,21%
t
S = 0,72 . 0,7 = 0,007%
t
A = 0,72 . 0,7 = 0,504%
t
W = 30%
Total = 99,91%
Determinamos o poder calorífico pela equação de Mendeliev (1.18):

t t t t t t
PCI = 339 C + 1030 H - 109 (O - S ) - 24 W
t
PCI = 339 . 34,30 + 1030 . 4,11 - 109 (30,78 - 0,007) - 24 . 30
t
PCI = 11786,75 kJ/kg
Comprovamos este valor a partir do dado experimental
Página 2.34
s
PCS = 19,42 MJ/kg
s s s s
Utilizando as relações PCS = ƒ (C ) e PCS = ƒ (A ), tem-se:
s s
PCS = 2,3381 + 0,351 C
s
PCS = 2,3381 + 0,351 . 49 = 19,54 MJ/kg
o erro com relação ao dado experimental é de 0,6%.

s s
PCS = 20,180 - 0,202 A
s
PCS = 20,180 - 0,202 . 0,72 = 20,03 MJ/kg
O erro com relação ao valor experimental é de 3%. Não se recomenda o uso

desta expressão. Porém algumas vezes dispõe-se somente da análise
imediata, devido ao custo da análise elementar e da medição do poder
calorífico.
Para se converter o valor experimental PCSt em PCIt, usa-se a equação (16):
t [PCS s − γ (m + 0,009H s )] X (100 − W t )

PCI =
100
onde
t t
m = W /(100-W ) = 30/(100-30) = 0,42
t
PCI = [19,42-2,31(0,42+0,09.5,87)]9100-30)/100
t
PCI = 12,07 MJ/kg
O erro entre a equação de Mendeliev e do dado experimental é de 2,4%.
Aparentemente, o erro apresentado pela equação de Mendeliev é maior que o

erro apresentado pelas equações empíricas. Isto é resultado do fato de que os
dados do exemplo foram retirados dos dados de Jenkins referentes a
Eucalipto. Como as equações empíricas utilizam-se destes dados, elas tornam-
se muito precisas apresentando resultados tendenciosos.
Os dados mais seguros do poder calorífico são os experimentais. Valores

aproximados podem ser obtidos por meio da equação empírica de Jenkins
s s
(1990): PCS = f (C ), somente para biomassa, e pela equação de Mendeliev
que é mais geral (é válida para todo o tipo de combustível, sólido e líquido).
Outros combustíveis sólidos vegetais, geralmente resíduos de produção agro-

industriais são utilizados ocasionalmente.
Página 2.35
2.4 Caracterização da Biomassa
2.4.1 Introdução.
A maior ênfase dada à utilização de combustíveis provenientes da biomassa,

por motivos ambientais (conversão de biomassa em produtos energéticos com
impacto ambiental aceitável) ou econômicos (alternativa aos combustíveis
fósseis), exige um maior cuidado em relação à caracterização da biomassa.
A caracterização da biomassa deve ser baseada em sua utilização, fornecendo

informações sobre as propriedades determinantes, particulares a cada
aplicação. O projeto de sistemas específicos para utilização de biomassa com
fins energéticos requer um pleno conhecimento das propriedades físicas e
químicas do biocombustível.
Encontram-se na literatura informações sobre propriedades relevantes para

processos termoquímicos ou biológicos de conversão, fornecendo
caracterização de vários combustíveis de interesse. Mas deve-se ressaltar a
necessidade de um estudo específico a cada aplicação, devido à grande
variedade de informações e/ou necessidade de mais detalhes.
2.4.2 Métodos
Estudos sobre conversão termoquímica de energia necessitam basicamente de

quatro classes de informações:
2.4.2.1 Granulometria.
A granulometria fornece as frações em peso de cada dimensão característica

que compõe a biomassa. Esta informação é importante para o
dimensionamento do alimentador e da velocidade superficial do gás.
A análise granulométrica da amostra de partículas sólidas é obtida

classicamente através da utilização de um conjunto de peneiras padronizadas
(Perry e Green, 1984, p. 21-13). Os resultados da peneiração de uma areia
empregada em construção civil encontram-se reunidos na tabela 2.19 e deles
resulta a distribuição acumulativa de tamanhos apresentada na figura 2.13. X
representa a fração em massa das partículas menores que a dimensão
característica assinalada, no caso a abertura da malha de uma peneira, D##.
Página 2.36
Tabela 2.19 - Análise de peneira (areia)

SistemaTyler Abertura Massa Fração em Fração em
(no) D## retida m massa massa
(g) retida ∆X <D##,X
+8 2,380 10,5 0,026 0,974
- 8+ 10 1,680 21,9 0,053 0,921
- 10+ 14 1,190 34,5 0,084 0,837
- 14+ 20 0,841 61,6 0,150 0,687
- 20+ 28 0,595 70,5 0,172 0,515
- 28+ 35 0,420 77,5 0,189 0,326
- 35+ 48 0,297 5,45 0,111 0,215
- 48+ 65 0,210 42,1 0,103 0,112
- 65+ 100 0,149 30,3 0,074 0,038
- 100+ 150 0,105 8,9 0,022 0,016
- 150+ 200 0,074 4,1 0,010 0,006
- 200 2,7 0,007 -0,001
Figura 2.13 - Distribuição acumulativa de tamanhos (areia, tab.1)
A peneiração tradicional é desaconselhada, por falta de precisão, na análise

granulométrica de partículas menores que cerca de 70 µm. Neste caso
recomenda-se vivamente o emprego da Pipeta de Andreasen (Allen, 1981, p.
270) que conduz de um modo simples, confiável e um pouco oneroso à
distribuição de tamanhos expressa em termos do diâmetro da esfera que tem a
mesma velocidade terminal que a partícula no movimento (lento) (regime de
Stokes): Dst (diâmetro de Stokes). A caracterização do “diâmetro” através de
seu comportamento dinâmico é particularmente interessante no estudo do
sedimentador, câmara de poeira, ciclone, centrífuga e no precipitador
eletrostático. O esquema indicado na figura 2.14 permite estabelecer a relação
entre a concentração de suspensão medida num dado tempo e posição da
proveta e a fração em massa das partículas de diâmetro menor que Dst , X:
Página 2.37
c(t)
X (D St ) =
c(0)
onde
1\2
 18µ v t 
D St =  
 g(ρ s − ρ 
sendo µ a viscosidade de fluido, vt=L\t a velocidade terminal da partícula que

cruza o plano de referência da proveta no tempo t, g a intensidade do campo
gravitacional, ρ e ρs respectivamente a densidade do fluido e da partícula. A
técnica pode ser aplicada na faixa aproximada de 3<Dst<70 µm.
Figura 2.14 - Esquema de funcionamento da Pipeta de Andreasen
O número significativo de dados experimentais sobre a dinâmica da partícula

faz do diâmetro da esfera de igual volume, Dp, a dimensão característica desta
partícula. No caso em que as partículas são “contáveis” Dp pode ser
determinado por técnica picnométrica; em caso contrário, isto é, para
partículas pequenas, a análise granulométrica deve ser feita com o auxílio de
um equipamento dispendioso e de difícil operação, o Contador Coulter (Allen,
1981 p. 392).
É de grande utilidade estabelecer a relação entre os três “diâmetros”

estudados, quais sejam D##, Dst e Dp; a tarefa é relativamente simples quando
a partícula tem uma forma geométrica definida como um grão de soja
(costuma-se associar ao diâmetro de peneira a segunda maior dimensão da
partícula). Para partículas com um “Certo grau de uniformidade” (partículas
isométricas?) pode-se considerar que
1\ 2
D St  φ 
= 0,843 log10
Dp  0,0065 
(3)
Página 2.38
e, de modo mais amplo,

D
= K (4)
Dp
onde φ é a esfericidade, fator que depende da forma da partícula (Pettyjohn e

Chistiansen, 1948), e K, outro fator de forma (Massarani, 1986),
MATERIAL K
Areia rolada 0,97 ± 0,07
Carvão (Leão) 0,97 ± 0,03
Itabirito 0,90 ± 0,07
Para fins computacionais torna-se conveniente a representação da análise

granulométrica através de um modelo de distribuição. entre estes, os modelos
a 2 parâmetros de Gates-Gaudin-Shumann (GGS), Rosin-Rammler-Bennet
(RRB) e Log-Normal (LN), apresentados na tabela 2.12, descrevem
satisfatoriamente a maioria dos casos de interesse tecnológico (Carneiro,
1981). Por exemplo, a distribuição LN é a que melhor representa a análise
granulométrica da tabela 2.19
X = [1+erf(Z)]\2
Z = ln (D##\D##50)\ 2ln σ )
D## 50 = 0,59mm e σ = 2,12
2.4.2.2 Análise Imediata
A análise imediata fornece as frações em peso de umidade, voláteis, cinzas e

carbono fixo de uma amostra de biomassa. São utilizadas as normas ASTM
para análise imediata de carvão e coque (D-3172 até D-3175) ou as normas
ASTM D 1102 e ASTM E 870 a E 872.
A análise de umidade é feita antes que qualquer outra análise, e é determinada

pelo método do forno de secagem (ASTM D-3173). Neste método as amostras
são secas em um forno com circulação natural de ar à uma temperatura entre
104°C e 110°C até não ocorrer mais variação de peso. O tempo de secagem
varia de algumas horas para amostras finas até 48 horas para pedaços de
madeira e frutas.
A quantidade de cinzas é determinada aquecendo-se a amostra à 750°C por

duas horas ou para amostras mais sensíveis à 600°C , segundo a norma
ASTM D-3174.
Página 2.39
A fração de voláteis é determinada aquecendo-se a amostra em um cadinho

coberto, por 6 minutos à 950°C , segundo a norma ASTM D-3175.
O carbono fixo é determinado por diferença.
2.4.2.3 Análise Elementar
A análise elementar fornece as frações em peso dos elementos constituintes

da biomassa. Os principais elementos são carbono, oxigênio e hidrogênio. As
concentrações de nitrogênio, enxofre e cloro também são levantadas.
As análises elementares para carbono, hidrogênio, nitrogênio, enxofre e cloro

são determinadas a partir da norma ASTM D 3176 e ASTM E 777, E 775 e E
778 . A fração de oxigênio é determinada por diferença.
Como resultado da análise elementar permanece um resíduo que também é

considerado, primeiramente como cinzas. Raramente a porção deste resíduo
se iguala à concentração de cinzas determinada pela análise imediata, devido
a pequenos erros de diferença de técnicas, de qualquer modo, uma amostra
com alto teor de cinzas possui um correspondente alto teor de resíduos
(Jenkins,1990)
2.4.2.4 Poder Calorífico
O poder calorífico pode ser determinado utilizando-se a técnica da bomba

calorimétrica (ASTM D-2015). A bomba calorimétrica é utilizada para medir o
calor liberado pela combustão do biocombustível com oxigênio. Todas as
amostras devem passar por uma peneira malha 60 (250µm), e são queimadas
em oxigênio puro a uma pressão de 3000 kPa (ASTM D-3175). Esta técnica
determina o poder calorífico superior a volume constante, que pode ser
convertido para poder calorífico inferior por métodos analíticos.
Em alguns casos, o conhecimento de uma propriedade pode ser útil na

estimativa de outras propriedades. Modelos de correlação foram desenvolvidos
com o propósito de estimar o poder calorífico superior quando o combustível
não foi completamente caracterizado.
A fim de se estimar o poder calorífico, relações deste com teor de cinzas e

concentração de carbono tem sido desenvolvidas (Jenkins,1990). A utilização
de modelos de correlação deve ser restringida a estimativas preliminares, não
devendo substituir análises mais detalhadas.
Um extenso trabalho de caracterização foi realizado por Ebeling e Jenkins

(1985), na Universidade da Califórnia. Foram caracterizados 62 tipos de
biomassas, com análises imediata e elementar e poder calorífico. Não é
comentado se há dispersão dos resultados para uma mesma biomassa. Foram
criados modelos de correlação para obtenção do poder calorífico superior a
partir das análises imediata e elementar da biomassa.
Página 2.40
Visando estudos sobre secagem, as propriedades físicas e químicas da borra

de café foram obtidas por Silva et al (1990), na UNICAMP. A borra de café era
proveniente da fábrica de café solúvel da Nestlê, de São Paulo.
Além destas quatro classes de propriedades, outras análises podem ser feitas,
caso haja carência de alguma informação (densidade, porosidade, temperatura
de fusão das cinzas etc.).
2.4.3 Resultados
Na tabela 2.20 são apresentados os dados de análise elementar de diversas

biomassas.
Os dados da análise imediatada e da análise química elementar para bagaço

de cana, casca de arroz, serragem (Eucaliptus Grandis) e borra de café obtido
na literatura são apresentados nas tabelas 2.21 e 2.22.
Na tabela 2.23 encontram-se dados de poder calorífico.
Na tabela 2.24 estão os dados obtidos em nosso laboratório para análise

imediata. Na tabela 2.25 encontramos informações sobre as cinzas do bagaço
de cana e da casca de arroz. Uma característica relevante observada nesta
tabela, é o alto conteúdo de cinzas para casca de arroz. Neste caso, deve se
evitar temperaturas de operação superiores à temperatura de fusão das cinzas
durante a gaseificação, para evitar o colapso do leito fluidizado, como
observado por Salour et al (1989).
Previamente aos experimentos, realizou-se a análise granulométrica da

biomassa utilizada. Os resultados são mostrados na figura 2.15. Os
experimentos de volatilização foram realizados somente para as frações de
maior tamanho para diminuir o efeito da elutriação.
Página 2.41
Tabela 2.20 - Composição elementar média para cálculos.

Biomassa Ref. Componente Cinzas
% base seca (b.s.)
C H O N S Cl
Casca de arroz (Jenkins,1990) 41,0 4,3 35,9 0,5 18,3
Borra de café (Silva et al,1990) 57,9 7,1 29,9 2,4 2,7
Bagaço de cana (Jenkins,1990) 44,8 5,4 39,5 0,4 0,1 9,8
Serragem (Jenkins,1990) 48,9 5,8 43,3 0,3 0,1 1,6
Tabela 2.21 - Análise imediata, base seca.

Biomassa Ref %Voláteis %Cinzas %C fixo
Bagaço (Jenkins,1990) 73,8 11,3 15,0
de cana (Ebeling & 82,0 3,0 15,0
Jenkins, 1985)
Casca (Jenkins,1990) 65,5 17,9 16,7
de arroz (Jenkins,1990) 69,3 13,4 17,3
Serragem (Jenkins,1990) 81,6 1,1 17,3
Tabela 2.22 - Análise elementar.

Biomassa Ref. %C %O %H %N % S % Cl % Obs.
Res.
Casca (Jenkins,1990) 41,0 35,9 4,3 0,4 0,0 0,1 18,3
de (Payne,1985)83] 38,5 39,8 5,7 0,5 0,0 15,5 base seca
arroz (Salour et al, 1989) 39,3 37,1 4,9 0,5 0,1 0,2 18,0
Borra de (Silva et al,1990) 59,5 30,7 7,3 2,5 base seca
café (Antolin et al, 1992) 56,2 34,1 7,1 2,4 0,2 sem cinzas
Bagaço cana (Jenkins,1990) 44,8 39,6 5,3 0,4 0,1 9,8 base seca
Serragem (Jenkins,1990) 48,3 45,1 5,9 0,2 0,1 0,4 base seca
Tabela 2.23 - Poder calorífico (MJ/Kg, base seca).

Biomassa Ref. PCS PCI Desvio
(Reed, 1981)12] 16,1 15,3
Casca de arroz (Salour et al, 1989) 15,7
(*) 15,6 13,0 0,2
(Reed, 1981) 17,3 16,2
Bagaço de cana (Jenkins,1990) 19,1 17,9
(*) 16,7 14,4 0,3
(Silva et al,1990) 26,9 25,2
Borra de café (Antolin et al, 1992) 24,3
(*) 21,8 19,1 0,5
Serragem (*) 18,0 14,3 0,7
(*) Análise feita no Laboratório de Combustíveis do DETF - FEM - UNICAMP.
Página 2.42
Tabela 2.24 - Análise imediata, medida como alimentada ao reator (*).

Biomassa Carbono fixo Voláteis Cinzas Umidade
% b.s. % b.s. % b.s. % b.u
Casca de arroz 12,0 72,2 15,8 10,0
Bagaço de cana 9,2 86,4 4,4 6,4
Borra de café 13,9 83,5 2,6 5,7
Serragem 15,2 84,2 0,6 12,9
(*) Análise feita no Laboratório de Combustíveis do DETF - FEM - UNICAMP.
Tabela 2.25 - Características das cinzas do bagaço de cana e da casca de arroz.

Bagaço de cana (IPT, 1986)40]
Elemento Químico Percentual
Alumínio em Al2O3 2,0
Cálcio em CaO 6,0
Ferro em Fe2O3 3,1
Magnésio em MgO 6,0
Potássio em K2O 24,0
Silício em SiO2 54,0
Sódio em Na2O 0,3
Casca de arroz (Salour et al, 1989)
Elemento Químico Percentual
Titânio em TiO2 0,1
Alumínio em Al2O3 1,4
Cálcio em CaO 2,7
Ferro em Fe3O3 0,5
Magnésio em MgO 4,3
Potássio em K3O 8,9
Silício em SiO3 76,7
Sódio em Na3O 4,1
Fósforo em P3O5 0,4
Porcentagem de cinzas 12,3
Temperatura de fusão (IDT) 909°C
Página 2.43
Bagaço
Granulometria da biomassa
Casca
Borra
Serragem
100
90
Partículas com diâmetro maior que dp (% massa)
80
70
60
50
40
30
0,0 0,5 1,0 1,5 2,0 2,5 3,0
dp (mm)
Figura 2.15 - Resultados da análise granulométrica de diversas biomassas.
Página 2.44
2.5 Procedimentos
Análise Imediata - Método ASTM (D-3172 ATÉ D-3175)
1 Colocam-se os cadinhos e as tampas por 1 hora na estufa a 110°C.
2 Colocam-se os cadinhos e as tampas no dessecador por 30 minutos.
3 Pesam-se os cadinhos com as tampas. Anotar em 1.
4 Coloca-se 1g de amostra nos cadinhos, tampa-se e pesa-se. Anotar em

2.
5 Colocam-se os cadinhos destampados e as tampas na estufa por 2 horas

a 110°C.
6 Colocam-se os cadinhos tampados no dessecador por 30 minutos.
7 Pesa-se. Deve-se repetir o procedimento 5 por 30 minutos e pesa-se

novamente. Se não houver variação no peso passa-se a etapa seguinte,
caso contrário, repete-se. Anotar em 3.
8 Guardar as amostras tampadas no dessecador.
9 Aquecer a mufla a 950ºC.
10 Colocar os cadinhos + amostras na mufla por 6 minutos, destampados.

Deixar as tampas na estufa.
11 Colocar os cadinhos no dessecador e tampar. Deixar por 1 hora.
12 Pesar. Anotar em 4.
13 Guardar no dessecador.
14 Com a mufla fria (temp. < 300°C) colocar os cadinhos destampados,

aquecer lentamente até 750°C e manter nesta temperatura durante 2
horas.
15 Colocar no dessecador e tampar.Deixar durante 1 hora ou mais.
16 Pesar. Anotar em 5.
17 Fazer os cálculos.
Página 2.45
2.6 Referências
Ackerman, F., Almeida, P. E. F., “Iron and charcoal: the industrial fuelwood crisis in
Minas Gerais”, Energy Policy, Vol. 21, pp. 661-668, 1990.
ASTM, “Annual book of ASTM standards”, American Society for Testing and
Materials, Philadelphia, PA 19103, USA, 1983.
Ministério das Minas e Energia, “Boletim do Balanço Energético Nacional 1993, Ano
Base 1992 (Dados Preliminares)”, Secretaria de Energia. República Federativa do
Brasil, Abril, 1993.
ASTM, “Standard test for the fusibility of coal and coke ash”, Annual Book of ASTM
Standards, Americam Society dor Testing and Materials, Section D, pp. 1857-1868,
Philadelphia, PA 19103, USA, 1974.
Diaz, L., Goluene, G. “Rejeitos e resíduos. A biomassa como fonte de energia”, Ed.
Mir, Moscou, 1985, p.8-24, (em russo).
Diaz, L.F., Savage, G., “Metal market potential of materials and energy recovery from
bay area solid wastes”, College of Engineering, University of California, Solid Waste
Management Board, March, 1976, p.352.
FAO, “Production Yearbook, 1984”, V: 38, Roma: Food and Agricultural Organization
of the United Nations, 1985 Citado em Streher A.; Stützle W. Biomass Residues in
BIOMASS Regenerable Energy, Ed. Hall D. O.; Overend R. P. Wiley-Interscience
Publication, John Wiley & Sons Ltd, Chichester, UK, 1987.
FIBGE, “Anuário Estatístico do Brasil-1992”, Fundação Instituto Brasileira de
Geografia e Estatística, Rio de Janeiro, Vol. 52, 1992.
Hall, D. O., “Biomass energy”, Energy Policy, pp. 711-737. October 1991.
Henry, J., “Empresas Florestais energéticas. A biomassa como fonte de energia”, Ed.
Mir. Moscou, 1985, p. 73-93 (em russo).
Horst, B., “Bagasse steam generators. Experiences and trends” Mitteilungen aus dem
Kraftwerkanlagenbau der DDR, Vol. 23, no 1, pp. 30-33, 1983.
Hugot, E., “Handbook of cane sugar engineering”, New York: Elsevier Publishing Co,
1972, 350 p.
Jenkins, B.M., “Fuel properties for biomass materials”, International Symposium on

Applicatin and Management of Energy in Agriculture: The Role of Biomass Fuels,
Delhi, India, 21-23, May 1990.
Meade-Chen, “Cane sugar handbook”, New York: John Wiley & Sons, 1977.
Página 2.46
Nebra, S. A., “Secagem pneumática de bagaço de cana”, Tese de Doutoramento,

Faculdade de Engenharia - Universidade Estadual de Campinas, Campinas, SP, 1985.
Oliva, L., “Influencia de la forma de corte de la cana sobre el valor calórico del bagazo”,
Informe técnico, ISPJAM-Instituto Superior Politécnico Julio Antonio Mella, Santiago
de Cuba, Cuba, 1980.
Recio, A., Pacheco, P., “Comportamiento del bagazo. Funciones de distribución,

densidad de distribución”, Termoenérgetica, Estudios e Investigaciones. Ediciones
ISPJAM pp. 22-30, Santiago de Cuba, 1985.
Riccer, P., “Resíduos agrícolas e florestais. A biomassa como fonte de energia”, Ed.
Mir, Moscou, p. 25-45 (em russo), 1985.
Soler, P. B., Lora, E. S., “Pruebas de balance térmico en calderas para bagazo”,
Departamento de Termoenergética - Faculdad de Ingenieria Mecânica - ISPJAM -
Instituto Superior Politécnico Julio Antonio Mella Santiago de Cuba, Cuba, 1991.
Streher, A. and Stützle, W., “Biomass Residues in Biomass Regenerable Energy”, ed.
Hall D. O.; Overend R. P. Willey-Interscience Publication, John Willey & Sons Ltd,
Chichester, UK, 1987.
Valdes, A., “Obtención de combustible, energia y\o matériaprima a partir de la

producción azucarera”, Conferência apresentada no 1º Curso International
“Aprovechamiento energético del bagazo de cana”. 1991.
Allen, T., “Particle Size measurement”, Chapman and Hall, Londres, 3ª Edição, 1981.
Carneiro, a. L. M., “Caracterização de Pertículas Sólidas”, Tese de M.Sc.,

COPPE\UFRJ, Rio de Janeiro, 1981.
Perry, R. H., e Green, D. W. (Editores), “Perry’s Chemical Engineers’ Handbook”,

McGraw-Hill, Nova Iorque, 6ª edição, 1984.
Pettyjohn, E. S. e Chistiansen, E. B., “Effect of Particle Shape on Free-Settling Rates of

Isometric Particles”, Chem. Eng. Progress, 44, 2, 157, 1948.
Adanez, J., de Diego, L.F., Gayan, P., Armesto, L., Cabanillas, A., “A model for
prediction of carbon combustion efficiency in circulating fluidized bed combustors”,
Fuel, Vol. 74, No. 7, p. 1049-1056, 1995.
Afonso, R., “Measurements of NOx emissions from coal boilers”, Combustion Science
and Technology, Vol. 93, p. 41-51, 1993.
Armand, L.E., Leckner, B., “Influence on fuel on the emission of nitrogen oxides (NO
and N2O) from a 8 Mw fluidized bed boiler”, Combustion and Flame, Vol. 84, p. 181-
196, 1991.
Página 2.47
Baosheng, J., Xinkuan, F., Jixiang, L., Mingyao, Z., “The experimental investigation of
coal combustion characteristics in FBC with fly ash recycle”, Proceedings of the First
Asian- Pacific International Symposium on Combustion and Energy Utilization, Beijing,
October 15-18, 1990, International Academic Publishers, p. 299-303, 1990.
Belin, F., Flynn, T.J., “Circulating fluidized bed boiler solid systems with in furnace
particle separator”, Proceedings of the 11th International Conference on Fluidized Bed
Combustion- Clean Energy for World, ASME, p. 287-294, 1991.
Berruti, F., Kalogerakis, N., “Modelling internal flow structure of circulating fluidized
beds”, The Canadian Journal of Chemical Engineering, Vol. 67, December, p. 1010-
1014, 1989.
Bidini, G., Grimaldi, C.N., Manfrida, G., “Second law analysis of fluidized bed steam
generation” (Preprint), presented at the Gas Turbine and Aeroengine Congress and
Exposition, June 11-14, Bruselas, Belgica, 1990.
Bonn, B., Pelz, G., Baumann, H., “Formation and decomposition of N2O in fluidized
bed boilers”, Fuel, Vol. 74, No. 2, p. 165-171, 1995.
Chakraborty, R.K., Howard, J.R., , Journal of the Institute of Energy, Vol.

54, p. 48-, 1981.
Cicero, D.C., Dennis, R.A., Geiling, D.W., Schmidt, D.K., “Hot gas cleanup for coal-
based gas turbine”, Mechanical Engineering, september, p. 70-75, 1994.
Collings, M.E., Mann, M.D., Young, B.C., “Effect of coal rank and circulatingg
fluidized bed operating parameters on nitrous oxide emissions”, Energy and Fuels, Vol.
7, p. 554-558, 1993.
Comitato Termotecnico Italiano, “La combustione in leito fluido: principe e tecnologie”,

1993.
Da Silva, M.G.C., “Desenvolvimento de unidade experimental de leito fluidizado

circulante para o estudo do processo de remoção do SO2 na combustão de carvão
mineral com adição de calcareo”, Tese de Doutorado, Universidade de Campinas, 1994.
Fee, D.C., Wilson, W.I., Myles, K.M., Johnson, Y., “Fluidized bed coal combustion: In
bed sorbent sulfation model”, Chemical Engineering Science, vol. 38, No. 11, p. 1917-
, 1983.
Haider, M., Werner, A., Praxmarer, M., Linzer, W., “Modelling of desulfurization
behaviour in circulating fluidized bed (CFB)”, 3rd International Conference on
Combustion Technologies for a Clean Environment, 3-6 july 1995, Lisboa, 1995.
Herb, B., Dou, S., Tuzla, K., Clean, J.C., “Solid mass fluxes in circulating fluidized
beds”, Powder Technology, Vol. 70. p. 197-205, 1992.
Página 2.48
Joule II, Joule II- Programme Clean Coal Technology R&D, European Comission,
Directorate General for Science, Research and Development, 1994.
Kumar, S.P., Bhuston, D.A., Shankar, N.S., Bhaduri, D., “Prediction of burning rate of
coal in fluidized bed combustion”, Fuel, Vol. 59, July, p. 527-531, 1989.
La Nauze, R.D., “Combustion in fluidized beds”, in Advanced Combustion Methods,

Edited by Wemberg, F.J., Academic Press, London, 1986.
Leckner, B., Amand, L.E., “Emissions from a circulating and a stacionary fluidized bed
boilers: a comparison”, Proceedings of the ASME International Conference on
Fluidized Bed Combustion, 1987.
Lofe, J.J., Almhem, P., “Environmentally sound, high-efficiency PFBC plants rated 750
MW”, ABB Review, No. 4, p. 33-41, 1994.
Lufei, J., Becker, H.A., Code, R.K., “Devolatilization of coal particles in a fluidized bed
combustor”, The Canadian Journal of Chemical Engineering, vol. 71, february, p. 10-19,
1993.
Makansi, J., “Fluidized-bed technology expands options for solid-fuel firing”, Special
Report, Power, June, p. 25-36, 1990.
Mazurkiewicz, A., Zyla, J., Burek, K., “Pierwszy polski kociol z cirkulacyjnym
paleniskiem fluidalnym dla zakladow energetycznych w lublinie OPF-230 RAFAKO-
EVT, systemy AHLSTROMA”, RAFAKO, 1991.
Menendez, E.P., “Criteria and alternatives for development of coal-based electricity

generation technologies”, 3rd International Conference on Combustion Technologies for
a Clean Environment, 3-6 july 1995, Lisboa, I.L.8, 1995.
Mitsubishi Heavy Industries, “Fluidized bed combustion boiler”, 1981.
Nowak, W., “Emission performance of circulating fluidized bed boilers in Japan”,

Energy for the 21st Century: Conversion, Utilization and Environment Quality,
Proceedings of the Florence World Energy Research Symposium, Florence, Italy, 6-8
july 1992, SG Editoriali, Padua, p. 715-722, 1994.
OLADE, Secretaría Permanente, “Geopolítica del petroleo: implicaciones para América

Latina y el Caribe”, Revista Energética OLADE, año 18, No. 2, mayo-agosto, p. 5-12,
1994.
Rackley, J.M., Kitto, J.B., “Application of advanced technology to meet worldwide

environmental regulations”, 3rd International Conference on Combustion Technologies
for a Clean Environment, 3-6 july 1995, Lisboa, I.L.&, 1995.
RAFAKO, “Reference book introduction of circulating fluidized bed boilers into

fabrication”, Racibórz, Polonia, 1994.
Página 2.49
Saraiva, P.C., Azevedo, J.L.T., Carvalho, M.G., “Mathematical simulation of a

circulating fluidized bed combustor”, Combustion Science and Technology, Vol. 93, p.
223-243, 1993.
Schemenau, W., van den Berg, C., “Pressurized fluidized bed combustion- advanced,
field-proven clean coal technology”, Energy for the 21st Century: Conversion,
Utilization and Environment Quality, Proceedings of the Florence World Energy
Research Symposium, Florence, Italy, 6-8 july 1992, SG Editoriali, Padua, p. , 1994.
Stanton, J.E., “Sulphur retention in fluidized bed combustion”, In: Howard, J.R.,
Fluidized Bed Combustion and Applications, Applied Science Pub., Cap. %, p.199-225,
1983.
Stubington, J.F., Sumaryono, “Release of volatiles from large coal particles in a hot
fluidized bed”, Fuel, Vol. 63, p. 1013-1019, 1984.
Topper, J.M., Cross, P.J.I., Goldthorpe, S.H., “Clean coal technology for power and
cogeneration”, Fuel, Vol. 73, No. 7, p. 1056-1063.
Wang, X.S., Gibbs, B.M., Rhodes, M.J., “Impact of air staging on the fate of NO and
N2O in a circulating fluidized bed combustor “, Combustion and Flame, Vol. 99,
pp.508-515, 1994.
Reed, T.B., “Biomass Gaseification, Principles and Technology”, Noyes Data

Corporation, 1981.
Instituto de Pesquisas Tecnológicas, “Desenvolvimento de Tecnologia da Gaseificação

de Bagaço de Cana em Leito Fluidizado”, S.I.C.C.T., Relatório nº 24574, nov. 1986.
ASTM., “1983 Annual Book of ASTM Standards”, D-3172, vol. 05.05, p.386-394,
Philadelphia: American Society for Testing Materials, 1983.
Philadelphia: American Society for Materials, 1983.
ASTM., “1983 Anual Book of ASTM Standards”, D-3176, vol. 05.05, p.406-409,
Philadelfhia: American Society for Testing Materials, 1983.
Ebeling, J. M. and Jenkins, B. M., “Phisical and Chemical Properties of Biomass

Fuels”, Trans”. Trans. of American Society of Agricultural Engineers, p. 898-902, 1985.
Página 2.50
Silva, M.A., Nebra, S. A. and Sánchez, C.G., Phisical and Chemical Properties of the
Soluble Cofee Industry”, proceedings of First Asian-Pacific International Symposium
on Combustion and Energy Utilization, p. 125-129, China, October 1990.
Salour D., Jenkins, B. M., Vafaei, M. and Kayhanian, M., “Combustion of Rice Straw
ans Straw Wood fuel Blends in a Fluidized Bed Reactor”, American Society of
Agricultural Engineers, Paper nº 89-6574, 1989.
Payne, F. A., “Combustion and Stationary Bed Gaseification - Status and

Research”Priorities”, American Society of Agricultural Engineers, paper nº 85-3070,
1985.
Antolin, G., et al., “Characterization of Cofee Lingnocellulose Waste”, proceedings of

“Biomass for Energy Industrial and Environmente”, 6th conference, p. 865-868, 1992.
Página 2.51
Apêndice A: Normas de Trabalho e Segurança em Laboratório
Acidentes em laboratório de química usualmente resultam de manipulações

impróprias tanto por parte da vítima como de seus vizinhos. Desta forma,
aprenda, relembre e observe estas regras:
 É aconselhável o uso de avental, óculos e sapatos fechados;

 Não toque com os dedos os produtos químicos, a menos que o professor
o autorize;
 Nunca prove uma droga ou solução, a menos que seja autorizado;
 Para sentir o odor de uma substância, não coloque seu rosto diretamente
sobre o recipiente, ao invés disso, a sua mão, traga um pouco do vapor
até o seu nariz;
 Leia com atenção o rótulo de qualquer frasco reagente antes de usá-lo;
 Nunca devolva ao frasco um reagente não utilizado;
 Não adicione água em ácidos e nem em bases concentradas, efetue o
processo inverso. Também não adicione ácido concentrado em base
concentrada e vice-versa;
 Se algum produto químico for derramado na bancada lave o local
imediatamente com bastante água;
 Quando precisar inserir um tubo de vidro ou termômetro em uma rolha,
lubrifique tanto o orifício quanto o tubo com glicerina ou detergente e
envolva o tubo com um pano;
 Não utilize material de vidro trincado ou quebrado;
 Deixe qualquer peça de vidro quente esfriar antes de pegá-la, pois vidro
quente tem a mesma aparência que vidro frio;
 Quando utilizar um tubo de ensaio, nunca dirija a boca do tubo para seu
vizinho ou para si próprio;
 Se você sofrer uma queimadura provocada por algum produto químico,
lave imediatamente a área com grande quantidade de água;
 O bico de bunsen deverá permanecer aceso somente quando estiver
efetivamente sendo utilizado;
 Não coma, nem fume no laboratório;
 Não pipete com a boca, utilize o bulbo de borracha;
 Não coloque espátulas ou pipetas nos frascos de reagentes. Retire um
reagente sólido do frasco através da rotação suave do frasco.
Página 2.52
Apêndice B: Medidas de Poder Calorífico de Combustível em

Bomba Calorimétrica
B1 Objetivo
Determinação do poder calorífico de combustíveis líquidos de baixa volatilidade
pelo método da bomba calorimétrica.
B2 Teoria
A bomba calorífica é um equipamento frequentemente utilizado para a
determinação do poder calorífico de combustíveis sólidos e líquidos. em
contraste com o calorímetro a gás, nas bomba calorimétrica as medidas são
feitas a volume constante e não existe escoamento de combustível. Uma
determinada quantidade do combustível é fechada dentro de um recipiente de
metal com atmosfera de oxigênio sob alta pressão. A bomba é então
mergulhada em um recipiente com parede dupla contendo água em seu
interior e na camisa e a ignição do combustível é feita através de conexão
elétrica externa. A temperatura da água é medida como uma função do tempo
antes e depois do processo de ignição e conhecendo-se a massa de água do
sistema, massa e calor específico do recipiente e as curvas de aquecimento e
resfriamento da água, a energia liberada durante o processo de combustão
pode ser determinada. Um agitador asseguraa uniformidade da temperatura da
água ao redor da bomba. Em algumas circunstâncias calor externo dve ser
adicionado à camisa de água para manter a uniformidade de temperatura,
enquanto em outras circunstâncias a camisa é deixada vazia visando manter
uma condição aproximadamente adiab’;atica no recipiente de água interno.
Uma compensação devida ao calor perdido ao ambiente pode ser feita através
da análise das curvas de aquecimento e resfriamento.
B3 Equipamento
Bomba calorimétrica, recipiente da bomba, banho externo, termômetros,
acessórios e instalações como descrito no Apêndice C e desenho esquemático
mostrado na figura 2.1.
Será utilizado um calorímetro isotérmico.
Página 2.53
B4 Materiais
B4.1 Solução Padrão de Alcali 0,0725 N.
Dissolver 3.84g de carbonato de sódio (Na2CO3) em água e diluir a 1 litro.
B4.2 Padrão de Ácido Benzóico
É constituído de ácido benzóico P.A. em pó que deve ser comprimido em

pastilha antes de pesado.
Figura 1 - Esquema da bomba calorimétrica.
B4.3 Indicador Alaranjado ou Vermelho de Metila
B4.4 Oxigênio
Produto comercial sem purificação.
Página 2.54
B5 Padronização
Determine o equivalente em água do calorímetro como sendo a média de pelo
menos seis determinações usando ácido benzóico padrão como amostra no
calorímetro. Esses ensaios podem ser espaçados num período nunca superior
a 3 (três) dias. Nunca use menos de 0,9g nem mais de 1,1g de ácido benzóico
padrão.
Faça cada determinação de acordo com o procedimento descrito no item 6 e

compute as observações de temperatura corrigida t, como descritos nos itens
7.1 e 7.2.
Determine as correções para o ácido nítrico e para o fio de ignição como

descrito na seguinte equação:
H . p + e1 + e 3
A=
t
onde:
A = Equivalente em água do calorímetro em calorias por graus Celsius.
H = Poder calorífico do ácido benzóico padrão, 6318 cal/g.
p = Peso da amostra de ácido benzóico padrão, em gramas.
t = Elevaçào de temperatura corrigida conforme itens 7.1 e 7.2.
e1 = Correção para o calor de formação de ácido nítrico, em calorias.
e3 = Correção para o poder calorífico do fio de ignição, em calorias.
Após trocar qualquer parte do calorímetro e, ocasionalmente, como um

controle tanto do calorímetro como da ténica de operação devem-se repetir os
ensaios de padronização.
B6 Procedimento
B6.1 Pesagem da Amostra
Controle o peso da amostra (incluindo qualquer combustível auxiliar) de modo

que a elevação de tempratura produzida na sua combustão seja igual àquela
produzida pela combustão de 0,9 a 1,1g de ácido benzóico (Nota 2). Pese a
amostra com aproximação de 0,1mg.
Nota 2: Se o Poder Calorífico da amostra é conhecido, o peso necessário pode

ser estimado do seguinte modo:
6318
P=
h1
onde:
P = Peso da amostra, em gramas.
Página 2.55
h1 = Poder calorífico aproximado da amostra, em calorias por grama.
B6.2 Adição de Água na Bomba
Adicione 1.0 ml de água deionizada no interior do corpo da bomba antes de

fechá-la para a colocação do oxigênio.
B6.3 Oxigênio
Com amostra a ensaiar e o fio de ignição no lugar, presurize a bomba com 30

atm de oxigênio, pressão manométrica, à temperatura ambiente (Nota 3).
Nota 3: Pressões iniciais de oxigênio mais altas ou mais baixas podem ser
usadas dentro da faixa de 25 a 35 atm, desde que a mesma pressão seja
usada todos os ensaios, incluindo a padronização.
Não purgue a bomba para remover ar existente.
Cuidado: Tenha cuidado de não sobrecarregar a bomba. Se por acidente o

oxigênio introduzido na bomba excede 40 atm, não efetue a combustão. Pode
ocorrer uma explosão com rutura violente da bomba. Desligue as conexões de
enchimento da bomba e esvazie-a da maneira usual. Despreze a amostra, a
menos que não tenha perdido peso, o que se verifica por repesagem.
B6.4 Equivalente em Água do Calorímetro
Ajuste a temperatura da água do calorímetro antes da pesagem, da seguinte

forma:
Método isotérmico:
 Banho externo (item 6.5) ... 1,5 a 2,0ºC abaixo da temperatura da camisa
de água (Nota 4)
 Use a mesma quantidade (± 0,5g) de água destilada ou deinoizada no
calorímetro para cada ensaio.
 A quantidade de água (2700,0g) é suficiente) pode ser determinada
volumetricamente se o for sempre à mesma temperatura.
Nota 4: Estes ajustamentos iniciais assegurarão uma temperatura final

ligeiramente acima da camisa para calorímetros tendo um equivalente de água
de 2450 cal por grau Celsius. Alguns operadores preferem uma temperatura
final seja ligeiramente inferior à da camisa. Estes procedimentos é aceitável
desde que usando em todos os ensaios incluindo a padronização.
Página 2.56
B6.5 Método Isotérmico

(Utilize a folha de anotação, apresentada mais adiante)
Coloque a bomba no banho e inicie a agitação. Deixe permanecer por 5

minitos para atingir o equilíbrio; registre então as temperaturas do calorímetro
(Nota 5) a cada minuto de intervalo durante 5 minutos. Queime a amostra no
início do sexto minuto e registre o tempo e a temperatura t. Adicione a esta
temperatura 60% da elevação esperada e registre o tempo no qual o ponto a
60% foi atingido (Nota 6). Após este rápido período de elevação de
temperatura (cerca de 4 a 5 minutos) registre as temperaturas com intervalo de
1 minuto até que as diferenças entre as leituras sucessivas sejam constantes
por 5 minutos.
Nota 5: Use uma lente de aumento e estime todas as leituras (exceto aquelas
durante o rápido período de elevação) com aproximação de 0,05ºC. Mantenha
o vibrador do termômetro ligado para evitar erros de leitura que podem ser
causados pela aderência do mercúrio às paredes do capilar.
Nota 6: Quando a elevação aproximada de temperatura é desconhecida, o

tempo no qual a temperatura alcança 60% do total pode ser determinado
registrando-se as temperaturas a cada 60 segundos após a ignição, efetuando-
se a interpolação.
B6.6 Analise o Conteúdo da Bomba
Remova a bomba, despressurize-a à velocidade uniforme de modo que a

operação requeira tempo nunca inferior a 1 minuto.
Examine o interior da bomba para verificar se houve combustão incompleta.

Despreze o ensaio se encontrar amostras queimadas inconpletamente ou
depósitos fuliginosos. Lave o interior da bomba, incluindo os eletrodos e o
suporte da amostra, com um jato fino de água e recolha quantitativamente as
águas de lavagem num bequer. Use um nínimo de água de lavagem, de
preferência menos de 350 ml. Titule as águas de lavagem com soluções de
álcali padrão, usando vermelho ou alaranjado de metila como indicador.
Remova e meça as partes do fio de ignição não queimado e subtraia-as do

comprimento original. Registre a diferença como fio de ignição comsumido.
Determine o conteúdo de enxofre (caso de combustíveis derivados de petróleo)

da amostra se ele for superior a 0,1 porcento. Determine o enxofre analisando
o conteúdo da bomba nas águas de lavagem após titulação com ácido, pelo
método IBP-AMT MB-106.
Página 2.57
B6.7 Procedimento Prático
a) Padronização
 Preparação da solução de Na2CO3;

 Corte um fio de algodão de aproximadamente 15 cm e pese-o;
 Corte um pedaço de fio de ignição com aproximadamente 12 cm;
 Pese uma determinada quantidade de ácido benzóico com massa entre
1,0 e 1,1 g;
 Transfira o ácido benzóico para a prensa e prense-o juntamente com o fio
de algodão;
 Pese novamente o ácido benzóico agora sob a forma de pastilha;
 Transfira-o para o cadinho de vidro;
 Ajuste o fio de ignição nas hastes da bomba;
 Ajuste o cadinho nos eletrodos da bomba e enrole o fio de algodão no fio
de ignição;
 Utilizando uma pipeta graduada, adicione 1 ml de água destilada no fundo
da bomba;
 Introduza o cadinho com o ácido benzóico na bomba e feche-o;
2
 Pressurize a bomba com oxigênio até 25 kgf/cm ;
 Introduza 2,7 kg de água no recipiente da bomba (camisa interna);
 Ajuste o agitador nesse recipiente e deposite a bomba em seu interior
promovendo a ligação das garras de igniçào nos eletrodos;
 Ajuste os termômetros para leitura da temperatura da água no interior do
recipiente da bomba e da camisa externa;
 Ligue o agitador e o vibrador do termômetro e espere por
aproximadamente 5 minutos para que o sistema atinja o equilíbrio
térmico;
 Efetuar inicialmente a leitura dessas temperaturas em intervalos de 1
minuto até completar os 5 minutos citados acima;
 Efetuar a ignição da bomba;
 Medir as temperaturas da água em intervalos de 30 segundos
inicialmente e depois em intervalos de 1 minuto;
 Paralizar as leituras quando atingir queda de temperatura constante de
água, ao redor da bomba por 5 minutos;
 Remova a bomba, despressurize-a à velocidade uniforme de modo que a
operação requeira tempo nunca inferior a 1 minuto;
 Examine o interior da bomba para verificar se houve combustão
incompleta. Despreze o ensaio se encontrar amostras queimadas
incompletamente;
 Lave o interior da bomba, incluindo os eletrodos e o suporte da amostra,
com um jato fino de água e recolha quantitativamente as águas de
lavagem num béquer;
 Titule as águas de lavagens com soluçào de álcali padrão usando
vermelho de metila como indicador;
 Remova e meça as partes do fio de ignição não queimado.
Página 2.58
b) Tratamento da Amostra
O procedimento é idêntico ao do item (a), com exceção de substituir-se o ácido

benzóico por um combustível líquido.
B7 Cálculos
(Utilize a folha de anotações, fornecidas mais adiante).
B7.1 Elevação de Temperatura em Calorímetros Isotérmicos
Usando o dados obtidos em 6.5, determine a elevação de temperatura t, num

calorímetro isotérmico como segue:
t = tc - ta - r1 (b-a)-r2(c-b)
onde:
t = Elevação de temperatura corrigida.
a = Tempo de ignição (instante em que se dá a ignição).
b = Tempo em que a elevação de temperatura alcança 60% do total com aproximação
de 0,1 minuto.
c = Tempo no início do período no qual a variação de temperatura com o tempo torna-
se constante.
ta = Temperatura no momento de ignição (no instante a).
tc = Temperatura no tempo c.
r1 = Razão (unidade de temperatura por minuto) na qual a temperatura se elevou
durante o período de 5 minutos antes da ignição.
r2 = Razão na qual a temperatura se elevou durante o período de 5 minutos após o
tempo c. Se a temperatura está caindo, r2 é negativo e a quantidade -r2(c-b) é
positiva.
B7.2 Correção Termoquímica

(Vide Apêndice D)
Determine para cada ensaio:
e1 = Correção para o calor de formação do ácido nítrico em calorias =

mililitros de solução de álcali padrão usado na titulação do ácido.
e2 = Correção para o calor de formação do ácido sulfúrico em calorias =
14 x porcentagem em enxofre na amostra x peso da amostra em
gramas.
e3 = Correção para o poder calorífico do fio de ignição, em calorias = 2,7
x comprimento do fio de ferro consumido em cm ou 2,3 x
comprimento do fio de cromel consumido em cm.
B7.3 Poder Calorífico Superior
Determine o poder calorífico superior pela substituição na fórmula abaixo:
Página 2.59
t × A - e1 - e 2 - e 3
Hs =
P
onde:
Hs = Poder calorífico superior, em calorias por grama.
t = Elevação de temperatura corrigida calculada conforme item 7.1
A = Equivalente em água do calorímetro em calorias por grau Celsius (do item 5.1).
e1, e2, e3 = Correção indicadas no item 7.2.
P = Pesos da amostra.
B8 Apresentação dos Resultados

Geralmente o poder calorífico superior Hs, deve ser registrado para óleos
combustíveis ao invés do poder calorífico inferior, devido à dificuldade de
determinar-se precisamente o conteúdo de hidrogênio das amostras.
Se a percentagem do hidrogênio H, de uma amostra é conhecida, o poder

calorífico inferior pode ser calculado como segue:
Hi = Hs - 50,68 x H
onde:
Hi = Calor de combustão inferior em calorias por grama.
Hs = Calor de combustão superior em calorias por grama.
H = Porcentegem de Hidrogênio na amostra.
Se a porcentagem de hidrogênio numa gasolina de aviação ou combustível

para turbina não for conhecida, o poder calorífico inferior pode ser calculado da
seguinte maneira.
Hi = 2394 + (0,7195) Hs
onde:
Hi = Poder Calorífico Inferior, em calorias por grama.
Hs = Poder Calorífico Superior, em calorias por grama.
B9 Referências Bibliográficas
Standard Method of Test for Heat of Combustion of Liquid Hidrocarbon Fuels
Bomb Calorimeter, ASTM D-240-64.
Messersmith et al. - “Mechanical Engineering Laboratory” John Wiley & Sons

Inc., N. York, 1958.
Holman, J.P. - “Experimental Method for Engineers”, Ed. McGraw-Hill, N. York,

1974.
Página 2.60
Folha Nº
Laboratório de Determinação do Poder Data:
Combustão Calorífico
Combustível Massa
Tipo de Filamento
Comprimento do Filamento
Comprimento do Fio de Algodão
Massa do Fio de Algodão
Volume de Água no Corpo da Bomba ml
Volume de Água no Calorímetro ml
Ajuste do Agitador %
Temperatura Ambiente ºC
Pressão no Corpo da Bomba
Número Termômetro 1 Precisão
Número Termômetro 2 Precisão
Número Cronômetro Precisão
Volume de Alcali Padrão Titulado ml
Curva do Aumento de Temperatura
Tempo Temperatura Tempo Temperatura Tempo Temperatura

(s) (ºC) (s) (ºC) (s) (ºC)
1
10
11
12
13
14
15
Página 2.61
Tempo até 60% da temperatura final:
dT
Temperatura de início de = cte:
dt
Temperatura máxima:
dT dT
início: final:
dt dt
Correções
a) Termométricas:
b) Termoquímicas:
1 - Ácido Nítrico:
2 - Ácido Sulfúrico:
c) Fio de ignição
Poder Calorífico Superior
Hs =
Teor de hidrogênio na análise elementar da amostra:
Poder calorífico inferior
Hi =
Página 2.62
Apêndice C: Procedimentos
C.1 Instalação
O local onde se instala o calorímetro deve ser livre de correntes de ar e não
estar sujeito a variações repentinas de temperatura. Os raios diretos do sol não
devem incidir sobre o envoltório dos termômetros. Deve haver facilidade
adequada de luz, aquecimento e ventilação. São aconselháveis controle
termostático da temperatura da sala e controle da umidade relativa do
ambiente.
C.2 Bomba de Oxigênio
A bomba de oxigênio deve ter um volume interno de 350 ± 50 ml. Todas as

partes devem ser onstituídas de materiais que não sejam afetados pelo
processo ou produtos de combustão, a ponto de introduzir apreciáveis
quantidades de calor ou alterações nos produtos finais. A bomba deve ser
desenhada de modo que todod os produtos líquidos da combustão possam ser
completamente recuperados pela lavagem das superfícies internas. Não deve
haver vazamento de gás durante o ensaio. A bomba deve ser capaz de
2
suportar uma pressão hidrostática de prova de 211 kgf/cm à temperatura
ambiente sem deformação permanente em qualquer parte, além de seu limite
elástico.
C.3 Recipiente da Bomba

O recipiente da bomba deve ser feito de metal com revestimento resistente a
pressão com as superfícies externas altamente polidas. Seu tamanho deve ser
tal que a bomba de oxigênio fique completamente imersa na água, quando o
calorímetro estiver montado. Deve haver um dispositivo para a agitação da
água a uma velocidade uniforme, mas com o mínimo de introdução de energia.
A agitação contínua por 10 minutos não deve elevar a temperatura do
calorímetro de mais de 0,01ºC, partindo de iguais temperaturas do calorímetro
e do local de ensaio. A parte imersa do agitador deve ser acoplada com a
externa por meio de um material de baixa condutividade térmica.
C.4 Banho Externo

A bomba de oxigênio deve estar completamente envolvida por um banho de
água provido de agitação. Um banho externo de paredes duplas pode ser
usado com o calorímetro sendo operado em um local de temperatura
constante (± 1ºC).
Página 2.63
C.5 Termômetros
As temperaturas do recipiente da bomba e no banho externo devem ser
tomados com os seguintes termômetros:
 Termômetros ASTM 56C. Ensaiados quanto a precisão em intervalos não

maiores do que 2,0ºC em toda a faixa graduada da escala. Correções
devem ser registradas a 0,05ºC para cada ponto ensaiado.
C.6 Acessórios dos Termômetros

É necessária uma lente de aumento para leitura em termômetro de vidro de
mercúrio até 1/10 da menor divisão da escala. Deve ser uma lente com suporte
desenhado de modo a não introduzir erros significativos devido à paralaxe.
C.7 Controlador de Tempo

Um cronômetro com precisão de 1 segundo é necessário.
C.8 Suporte das Amostras

Amostras não voláteis devem ser queimados em cadinhos abertos de quartzo.
Amostras voláteis devem ser acondicionados em bulbo selados de vidro de

paredes finas ou em casulos de gelatina, seguindo-se as recomendações
básicas necessárias para o manuseio de tais líquidos.
C.9 Fio de Ignição

Use um fio de ferro ou Choronel C de 10 cm de comprimento, 34B & S, em
todos os experimentos incluindo a padronização.
C.10 Circuito de Ignição

Para a ignição é necessária uma corrente alternada ou contínua de 6 a 16A
com um amperímetro ou lâmpada piloto no circuito para indicar quando a
corrente estiver fluindo.
Cuidado: o interruptor deve ser do tipo de contato momentâneo normalmente

aberto.
Página 2.64
C.11 Dispositivo de Purificaçã do Oxigênio

Oxigênio comercial pode ser geralmente usado com purificação.
Página 2.65
Apêndice D: Correções
D.1 Correções Termométricas

A correção diferencial da haste emergente para termômetros calorímetros 56C
pode ser computada pela fórmula:
Correção diferencial da haste = K(tc-ta) (tc+ta-L-T)
onde:
K = Coeficiente de expansão diferencial do mercúrio no vidro = 0,00016 termômetros
em graus Celsius.
L = Leitura da escala até onde o termômetro foi imerso.
T = Temperatura média da haste emergente.
ta = Leitura inicial de temperatura.
tc = Leitura final de temperatura.
D.2 Correções Termoquímicas
D.2.1 Calor de Formação do Ácido Nítrico (e1)
É aplicada correção de 1caloria para cada mililitro de alcali padrão usado na

titulação do ácido. Isto se baseia na suposição de que todo ácido titulado é
nítrico ou que o calor de formação do ácido nítrico 0,1N sob as condições da
bomba é de 13,8 kcal por mol. Quando também existe o ácido sulfúrico, parte
da correção para o mesmo está contida na correção e1 (item 7.2) e o restante
na correção e2 (item 7.2).
D.2.2 Calor de Formação do Ácido Sulfúrico (e2)
É aplicada a correção de 1,4 kcal para cada grama de enxofre na amostra. isto
se baseia no calor de formaçào do ácido sulfúrico 0,16N que é de -72 kcal por
mol. Uma correção igual a 2x13,8 kcal por mol de enxofre entretanto foi
aplicada para o ácido sulfúrico na correção e1, (item 7.2). Assim a correção
adicional necessária é 72-(2x13.8) = 44,4 kcal por mol ou 1,4 kcal por grama
de enxofre.
O valor 1.4 kcal por grama de enxofre baseia-se em óleo combustível contendo
uma quantidade grande de enxofre, uma vez que, quando a porcentagem do
enxofre diminui, a correção decresce econsequentemente um erro maior pode
ser tolerado. Para esse cálculo foi tomada como composição empírica do
combustível 0,8% de enxofre e 99,2% CH2. Se uma amostra de 0,5 gramas de
tal óleo for queimada em uma bomba contendo 1 ml de água, o ácido sulfúrico
Página 2.66
formado terá concentração de 0,17 N. O calor da reação SO2(g) + 1/2 O2(g)+

651 H2O (1) = H2SO4 + 650 H2O (1) a volume constante a 30 atm é -72 kcal por
mol.
D.2.3 Poder Calorífico do Fio de Ignição
Os seguintes dados podem ser aceitos:
 Fios de ferro Nº 34B & S = 2,7 cal por cm

 Fios Chromel C Nº 34B & S = 2,3 cal por cm
OBS.: Texto extraído e corrigido na Norma P-MB-454-IBP-ABNT de 1968.
Página 2.67

Comb Cap2

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Comb Cap2

Enviado por

Direitos autorais:

Formatos disponíveis

Universidade Estadual de Campinas

Do ponto de vista de origem, os combustíveis podem ser classificados como:

Origem Combustível Básico Derivado

Quanto a utilização de combustíveis é conveniente classificá-los e estudá-los

Composição dos combustíveis:

Os combustíveis industrias apresentam em sua composição alguns dos

Carbono e hidrogênio são os elementos que mais contribuem para o poder

Embora o enxofre seja também combustível, este traz conseqüências

O enxofre nos combustíveis líquidos é encontrado na forma de mercaptanas

O nitrogênio é responsável pela formação de diversos óxidos: N2O, NO e NO2,

Outros elementos ocorrem eventualmente nos combustíveis em concentrações

O vanádio forma um óxido: V2O5, que é catalisador da reação de formação de

A água é normalmente encontrada em todos os combustíveis, principalmente

2.1 Combustíveis Líquidos

A caracterização dos combustíveis líquidos compreende a medição de

2.1.1 Propriedades de Combustíveis Líquidos

Ponto de fulgor: é a temperatura do combustível na qual, sob a ação de uma

Ponto de ignição: temperatura do combustível na qual a chama escorvadora

Temperatura de auto-ignição: temperatura mínima de uma mistura

Ponto de fluidez: temperatura mínima necessária para que o combustível se

Viscosidade: importante propriedade que vai determinar as temperaturas de

Poder Calorífico: é a quantidade de energia por unidade de massa que se

Outras propriedades de combustíveis líquidos são aplicáveis apenas a

Todas as propriedades tem normas e métodos de medição e algumas podem

2.1.1.1 Derivados de Petróleo

O petróleo é uma mistura de hidrocarbonetos que apresenta composição

Os principais constituintes orgânicos do petróleo são :

 Alcanos (ou parafinas), cadeias carbônicas retas, de fórmula geral

Os derivados de petróleo são produtos do processamento do óleo cru,

Um esquema básico de refino é apresentado na figura 2.1.

Figura 2.1 - Esquema básico da destilação atmosférica de petróleo.

A qualidade e característica do petróleo determina a faixa de extração de cada

2.1.1.2 Óleo Combustível

O óleo combustível é a fração mais importante para os sistemas de

A especificação básica para os óleos combustíveis são a viscosidade, o ponto

A viscosidade é determinada em aparelhos que se baseiam no tempo de

A conversão em viscosidade cinemática, dada em centipoises está

As temperaturas utilizadas são as seguintes:

20 ºC 37,8 ºC 50 ºC 98,9 ºC 100 ºC

Os óleos combustíveis apresentam várias faixas de viscosidades conforme sua

As especificações atuais brasileiras para os óleos combustíveis são

Antiga A(BPF) D(BTE) E F GD HD GK HK GM HM

Figura 2.2 - Gráfico ASTM para determinação da viscosidade x temperatura para

O teor de enxofre é umas característica importantíssima para especificação e

Figura 2.3 - Gráfico típico de ponto de orvalho em função do teor de enxofre no

Tabela 2.2 Métodos normalizados para determinação das propriedades de combustíveis

Método ASTM Método ABNT-IBP

especificação dos óleos, normalmente é fornecido. Os gráficos e tabelas

Tabela 2.3 - Análise de óleo combustível tipo 1 B.

Outros derivados, além dos óleos combustíveis, apresentam aplicações

Tabela 2.4. Análises para óleo combustível tipo 1 B (antigo BTE).

Tabela 2.5 - Análises típicas de derivados de petróleo.

Tabela 2.6 - Especificação CNP para óleos combustíveis

1) Em vigor a partir de 02/02/82, através do Regulamento Técnico CNP 09/82.

Figura 2.6 - Relação entre a densidade de um óleo combustível à temperatura T e sua

No quadro apresentam-se as características do álcool etílico hidratado e

Tabela 2.7 - Características Técnicas do Álcool Etílico

2.2 Combustíveis Gasosos

Gás Liquefeito de Petróleo é importante combustível, tanto de aplicação

2.2.1 Propriedade de Combustíveis Gasosos:

Algumas propriedades importantes necessitam ser conhecidas para os

2.2.1.1 Densidade Relativa:

É a densidade do gás relativa ao ar nas mesmas condições de temperatura e
