Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-

)

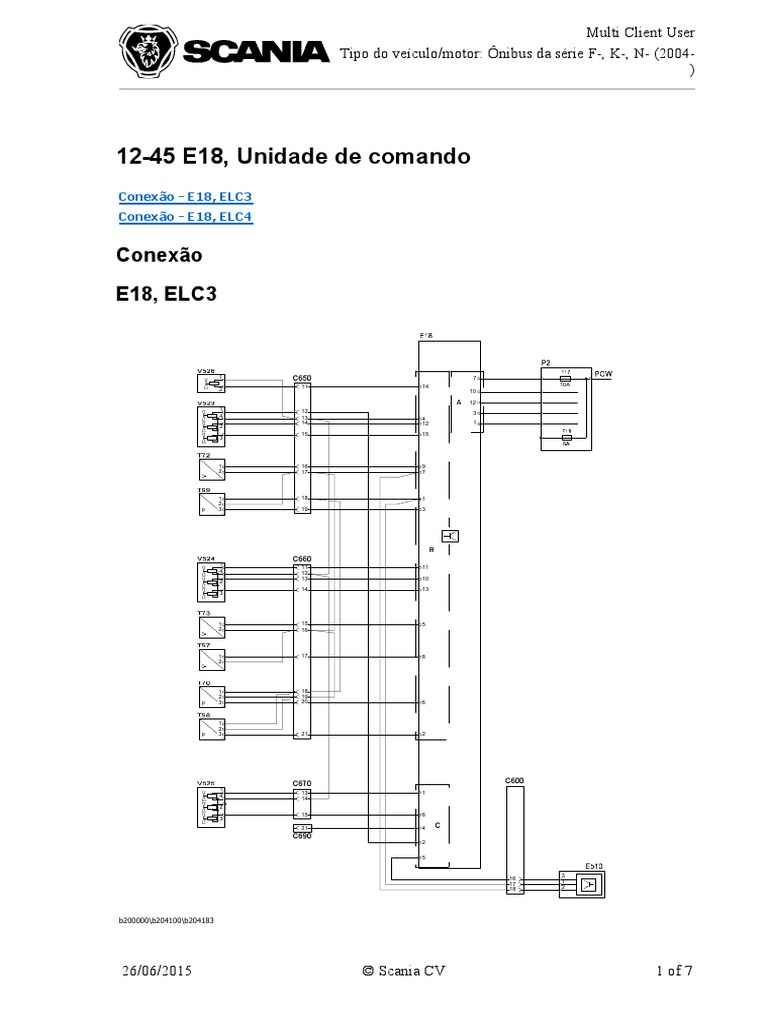

12-45 E18, Unidade de comando

Conexão - E18, ELC3
Conexão - E18, ELC4

Conexão
E18, ELC3

1 C650 7
11 14 10A
2 10
12
1 12
4 3
13 4
14 12 1
2
15 15
3

1 16 9
2 17 7

1 18 1
2
p 3 19 3

C660
1 11 11
4 12
13 10
2
14 13
3

1 15 5
2 16

1 17 8
2

1 18
2 19
p 3 20 6

1
2
p 3 21 2

C670 C600
1
13 1
4
14
2
15 6
3
21 4 C
C690
2

3
16
17 1
18 2

b200000\b204100\b204183

26/06/2015 © Scania CV 1 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

A tabela mostra as conexões de pino da unidade de comando para ônibus.

Pino da unidade Uso: Tipo de sinal: Origem/Destino:
de comando:
A1 Comunicação CAN com CAN baixa Unidade elétrica
outros sistemas de central (P2-J5).
controle.
A3 Comunicação CAN com CAN alta Unidade elétrica
outros sistemas de central (P2-J4).
controle.
A7 Alimentação de tensão Tensão da bateria Unidade elétrica
para unidade de comando. (fornecimento 30). central (P2-J1).
A10 Alimentação de tensão Tensão da chave Unidade elétrica
para unidade de comando. (fornecimento 15). central (P2-J3).
A12 Terra da unidade de Terra do chassi. Unidade elétrica
comando. central (P2-J4).
B1 Forneça tensão ao sensor Sinal de saída, Todos os sensores de
de pressão e proteção alimentação de pressão e a proteção
anticapotamento. tensão. anticapotamento.
B2 Lê o sinal do sensor de Sinal de entrada, Sensor de pressão,
pressão para o eixo tensão variável. lado direito (T98).
traseiro.
B3 Lê o sinal do sensor de Sinal de entrada, Sensor de pressão,
pressão para o eixo tensão variável. dianteiro (T99).
dianteiro.
B4 Alimentação de tensão às Sinal de saída, Todas as válvulas
válvulas solenoides. alimentação de solenóide.
tensão.
B5 Lê o sinal do sensor de Sinal de entrada, Sensor de nível, lado
nível para o eixo traseiro. tensão variável. esquerdo (T73).
B6 Lê o sinal do sensor de Sinal de entrada, Sensor de pressão,
pressão para o eixo tensão variável. lado esquerdo (T70).
traseiro.
B7 Terra do sensor. Sinal de saída, terra Todos os sensores de
do sistema. pressão e nível e a
proteção
anticapotamento.
B8 Lê o sinal do sensor de Sinal de entrada, Sensor de nível, lado
nível para o eixo traseiro. tensão variável. direito (T97).
B9 Lê o sinal do sensor de Sinal de entrada, Sensor de nível,
nível para o eixo tensão variável. dianteiro (T72).
dianteiro.

26/06/2015 © Scania CV 2 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

B10 Ative a válvula solenóide Sinal de saída, terra. Bloco de válvulas

para o eixo traseiro, lado solenóide (V524).
esquerdo.
B11 Ative a válvula solenoide Sinal de saída, terra. Válvula 3/2 (V524).
do ar de operação, eixo
traseiro.
B12 Ative a válvula solenoide Sinal de saída, terra. Válvula solenoide
do eixo traseiro, lado (V523).
esquerdo.
B13 Ative a válvula solenoide Sinal de saída, terra. Bloco de válvulas
para o eixo traseiro, lado solenoide (V524).
direito.
B14 Ative a válvula solenoide Sinal de saída, terra. Bloco de válvulas
durante ajoelhamento. solenoide (V526).
B15 Ative a válvula solenoide Sinal de saída, terra. Bloco de válvulas
do eixo traseiro, lado solenoide (V523).
direito.
C1 Ativar válvula solenoide Sinal de saída, terra. Bloco de válvulas
para retorno à posição solenoide (V55).
normal.
C2 Ative a válvula solenoide Sinal de saída, terra. Bloco de válvulas
do ar de operação, eixo solenoide (V523).
dianteiro.
C4 Sinal de entrada do Sinal de entrada, Conector (C690).
detector de calçada. terra.
C5 Sinal de entrada da Sinal de entrada, Unidade de comando
proteção anticapotamento. tensão variável da proteção
anticapotamento
(E510).
C6 Ativa a válvula de Sinal de saída, terra. Bloco de válvulas
solenoide para solenoide (V55).
transferência de carga.

Conexão

E18, ELC4

26/06/2015 © Scania CV 3 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

b330000\b333500\b333524

Pino da unidade Uso: Tipo de sinal:

de comando:
X1- 1 Comunicação CAN com CAN baixa
outros sistemas de
controle.
X1- 5 Alimentação de tensão Tensão da chave
para unidade de comando. (fornecimento 15).
X1- 6 Comunicação CAN com CAN alta
outros sistemas de
controle.
X1- 9 Aterramento da unidade Terra do chassi.
de comando.
X1- 10 Alimentação de tensão Tensão da bateria
para unidade de comando. (fornecimento 30).
X2- 1 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X2- 2 Suprimento de tensão Sinal de saída,
para o sensor de pressão. alimentação de
tensão.
X2- 3 Leia o sinal do sensor de Sinal de entrada,
pressão. tensão variável.
X2- 7 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X2- 8 Aterramento da válvula Sinal de saída, terra
solenoide. do sistema.

26/06/2015 © Scania CV 4 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

X2- 9 Leia o sinal do sensor de Sinal de entrada,

pressão. tensão variável.
X2- 10 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X2- 11 Suprimento de tensão Sinal de saída,
para o sensor de pressão. alimentação de
tensão.
X2- 15 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X2- 16 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X3- 1 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X3- 2 Suprimento de tensão Sinal de saída,
para o sensor de pressão. alimentação de
tensão.
X3- 3 Leia o sinal do sensor de Sinal de entrada,
pressão. tensão variável.
X3- 4 Aterramento do sensor de Sinal de saída, terra
nível. do sistema.
X3- 5 Alimentação de tensão Sinal de saída,
para sensor de nível. alimentação de
tensão.
X3- 7 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X3- 8 Aterramento da válvula Sinal de saída, terra
solenoide. do sistema.
X3- 9 Leia o sinal do sensor de Sinal de entrada,
pressão. tensão variável.
X3- 10 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X3- 11 Suprimento de tensão Sinal de saída,
para o sensor de pressão. alimentação de
tensão.
X3- 12 Leia o sinal do sensor de Sinal de entrada,
nível. pulso modulado.
X3- 13 Aterramento da válvula Sinal de saída, terra

26/06/2015 © Scania CV 5 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

solenoide. do sistema.
X3- 14 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X3- 15 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X3- 16 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X4- 1 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X4- 2 Alimentação de tensão Sinal de saída,
para sensor de pressão. alimentação de
tensão.
X4- 3 Leia o sinal do sensor de Sinal de entrada,
pressão. tensão variável.
X4- 4 Aterramento do sensor de Sinal de saída, terra
nível. do sistema.
X4- 5 Alimentação de tensão Sinal de saída,
para sensor de nível. alimentação de
tensão.
X4- 6 Leia o sinal do sensor de Sinal de entrada,
nível. pulso modulado.
X4- 7 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X4- 8 Aterramento da válvula Sinal de saída, terra
solenoide. do sistema.
X4- 9 Leia o sinal do sensor de Sinal de entrada,
pressão. tensão variável.
X4- 10 Aterramento do sensor de Sinal de saída, terra
pressão. do sistema.
X4- 11 Alimentação de tensão Sinal de saída,
para sensor de pressão. alimentação de
tensão.
X4- 12 Leia o sinal do sensor de Sinal de entrada,
nível. pulso modulado.
X4- 13 Aterramento do sensor de Sinal de saída, terra
nível. do sistema.

26/06/2015 © Scania CV 6 of 7
 Multi Client User
Tipo do veículo/motor: Ônibus da série F-, K-, N- (2004-
)

X4- 14 Alimentação de tensão Sinal de saída,

para sensor de nível. alimentação de
tensão.
X4- 15 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
X4- 16 Ativação de válvula Sinal de saída,
solenoide. alimentação de
tensão.
