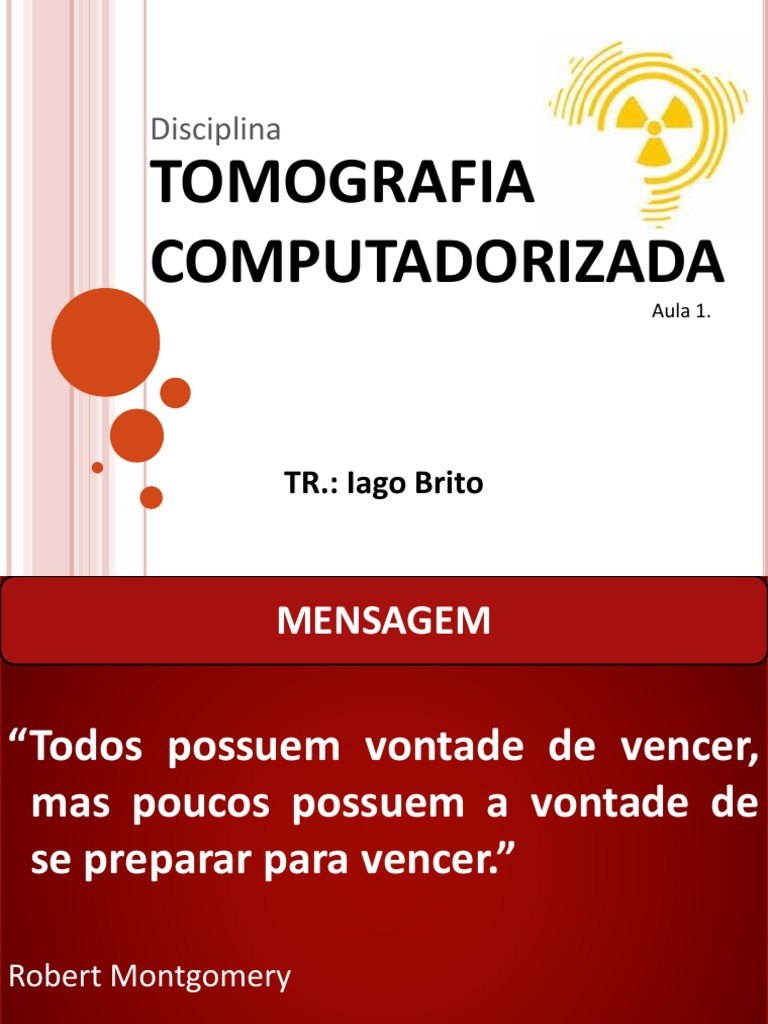

Disciplina

TOMOGRAFIA
COMPUTADORIZADA
Aula 1.

TR.: Iago Brito

 MENSAGEM

“Todos possuem vontade de vencer,

mas poucos possuem a vontade de
se preparar para vencer.”

Robert Montgomery
 DEFINIÇÃO
 Palavra derivada dos termos gregos:
• Tomos = Que significa “volume”, expressando a
ideia de “uma parte”.

• Grafein = Que significa “escrever” ou “registrar”.

3
 TOMOGRAFIA
É um exame diagnóstico que produz imagens com
grande clareza de qualquer parte do interior do
corpo humano, em cortes ou fatias, sendo a
imagem obtida através dos Raios-X, com o auxílio
de computadores especialmente adaptados.

O exame permite obter o aspecto de vários

planos de um órgão ou região.
4
TOMOGRAFIA

5
 HISTÓRIA
A tomografia computadorizada (TC) foi criada a partir de
vários processos e evoluções, iniciadas aos anos 1961
pelo médico neurologista norte-americano William Henry
Oldendorf, que realizou as primeiras experiências com
imagens computadorizadas.

• A partir dos princípios de Oldendorf, Godfrey Newbold

Hounsfield aperfeiçoou os conhecimentos e desenvolveu
uma forma de reconstruir imagens a partir dos Raios-X
sem superposição, imagens de seções transversais do
corpo humano. 6
 HISTÓRIA
 Em 1972, Hounsfield apresentou um novo método de
utilização da radiação obtendo imagens, inicialmente, do
cérebro, com finalidades diagnósticas. Nesse método,
cujo desenvolvimento transcorria há 10 anos, seriam
feitas diversas medidas de transmissão dos fótons de
Raios-X, em múltiplos ângulos. Estava criada a
Tomografia Computadorizada!

7
 HISTÓRIA
A primeira máquina foi criada com computador de
programação para reprodução biodimensional e
detectores de cristal de iodeto de sódio. A imagem
demorava em torno de nove dias para ficar pronta.

8
 TOMÓGRAFO
A Tomografia Computadorizada é um dos
métodos de exame por imagem mais utilizados
atualmente. É seguro, rápido, totalmente indolor
e o exame permite obter, o aspecto de vários
planos de um órgão ou região, sem sobreposição
de imagem.

9
 PRINCÍPIOS DE FUNCIONAMENTO
 Um tubo de Raios-X gira, emitindo radiação em
torno do paciente. Um conjunto de detectores
posicionados no lado oposto captam os fótons de
Raios-X que atravessam o paciente.

10
 PRINCÍPIOS DE FUNCIONAMENTO
 Um algoritmo de reconstrução, composto de uma
sequência de instruções matemáticas converte os
sinais medidos pelos detectores em uma imagem
e os envia para os computadores.

11
 PRINCÍPIOS DE FUNCIONAMENTO
 Os computadores processam essas informações do
detector e reconstrói uma imagem tridimensional do
interior do corpo do paciente. Portanto, a Tomografia
Computadorizada foi desenvolvida também graças a
informática, por isso o “sobrenome”,
Computadorizada.

12
 COMPONENTES DO APARELHOS
 Um aparelho de TOMOGRAFIA
COMPUTADORIZADA pode ser subdividido em
quatro subsistemas principais:

• Eletroeletrônico (Gantry, detectores).

• Mecânico (Engrenagens, movimentações).
• Gerador de Raios-X (Tubo de Raio-x).
• Informática (Controle automático, aquisição de
dados, manipulação de imagens). 13
 COMPONENTES DO APARELHOS
 Gantry: É o corpo do aparelho e contém:
• Tubo de raios-X;
• Conjunto de detectores;
• Colimadores;
• Transformador do ânodo;
• Transformador do cátodo;
• Motor para rotação do tubo;
• Motor para angulação do gantry;
• Botões controladores dos movimentos da mesa e do
gantry. 14
 COMPONENTES DO APARELHOS
 Tubo de Raio-X: O tubo de raios-X utilizado na TC
tem princípio de funcionamento similar aos utilizados
nos aparelhos convencionais de raios-X.
• As principais diferenças estão em sua movimentação
e no aquecimento que é muito intenso e gera a
necessidade de um sistema de refrigeração bem
desenvolvido.

15
 COMPONENTES DO APARELHOS
 Detectores:Os detectores são responsáveis pela
captação da radiação que ultrapassa o objeto,
transformando a informação em sinal elétrico que
pode ser digitalizado e reconhecido pelo
computador.

16
 COMPONENTES DO APARELHOS
 Colimadores: Nos equipamentos de tomografia
existem dois tipos de colimadores:

• Pré-paciente: Fica posicionado entre o tubo de

Raios-X e o paciente, tem a mesma função do
colimador da radiologia convencional. Reduz a
dose no paciente e defini a espessura do corte
tomográfico.
17
 COMPONENTES DO APARELHOS
 Colimadores: Nos equipamentos de tomografia
existem dois tipos de colimadores:

• Pós-paciente: O feixe é novamente colimado ao

entrar em contato com os detectores.
Tem a finalidade de minimizar a radiação
espalhada pelo paciente.

18
19
20
 COMPONENTES DO APARELHOS
 Mesa de Exames: É o local onde o paciente fica
posicionado e possui as seguintes características:
• Constituída de material radiotransparente;
• Suporta entre 150kg e 200kg;
• Não enverga (alta resistência);
• Movimenta-se até 2 metros em sentido longitudinal
(deslizante);
• Movimenta-se 120cm em sentido horizontal (sistema de
elevação);
• Possui acessórios (suportes de crânio, dispositivos de
contenção do paciente, suportes de soro e outros). 21
 Gantry

Mesa
 COMPONENTES DO APARELHOS
 Sala de Comando: Também chamada de
Workstation. É o local de onde enviamos as
informações para o sistema, onde se encontram
armazenados os protocolos para a aquisição das
imagens e, ainda, o local utilizado para o tratamento
e documentação das imagens adquirias.

o Na mesa de comando podemos encontrar:

• Monitor para processamento da imagens;
• Teclado alfanumérico, Mouse; 23

• Sistema de comunicação com o paciente.

COMPONENTES DO APARELHOS
o Sala de Comando (Workstation)

24
 COMPONENTES DO APARELHOS
 Sistema de Radioproteção: Sala de comando
separada da sala de exames, sala baritada, porta
revestida, vidro plumbífero, monitoração
individual por dosímetros, luz de aviso, aventais
de chumbo, protetores de gônadas.
o Finalidades:
• Inibir exposição acidental;
• Inibir exposição ocupacional;
• Inibir doses desnecessárias nos pacientes. 25
 COMPONENTES DO APARELHOS
 Sistemas integrados: A Bomba Injetora é conectada
ao aparelho de Tomografia Computadorizada e
controlada por ele. Sua finalidade é permitir que o
contraste seja administrado no paciente com tempo
e velocidade predeterminados para o exame.

26
 FUNCIONAMENTO
 De maneira geral podemos dizer que a TC é uma
técnica de “medir densidade”.

O Raio-X é emitido pela ampola, passa pelos

colimadores, é delimitada a área, incide no paciente,
passa pelo paciente, e no outro extremo é
quantificada pelos detectores, as imagens são
captadas e transmitidas para um computador que
reconstrói as imagens como cortes do organismo nas
3 direções (axial, antero-posterior e lateral). 27
 FUNCIONAMENTO
As imagens em Tomografia Computadorizada
são provenientes de projeções de vários
ângulos, isto é, como se fotografássemos um
objeto em vários ângulos diferentes. Em cada
uma das fotografias veríamos a aparência do
objeto sob aquele ângulo.

28
29
30
31
 REFERÊNCIAS
 http://radiologianapalmadamao.com.br/

 http://portalsaude.saude.gov.br

 Apostila: Tomografia Computadorizada. Faculdade de Tecnologia

Novo Rumo. Belo Horizonte. Ed: 2010.

 Apostila: Tomografia Computadorizada. CEFET/SC. Prof. Flávio

Augusto Soares, M.Eng. Prof. Henrique Batista Lopes, M.Eng.

 NOBREGA, Almir Inácio. Manual de Tomografia Computadorizada. 2ª ed. São

Paulo: Atheneu, 2006.
