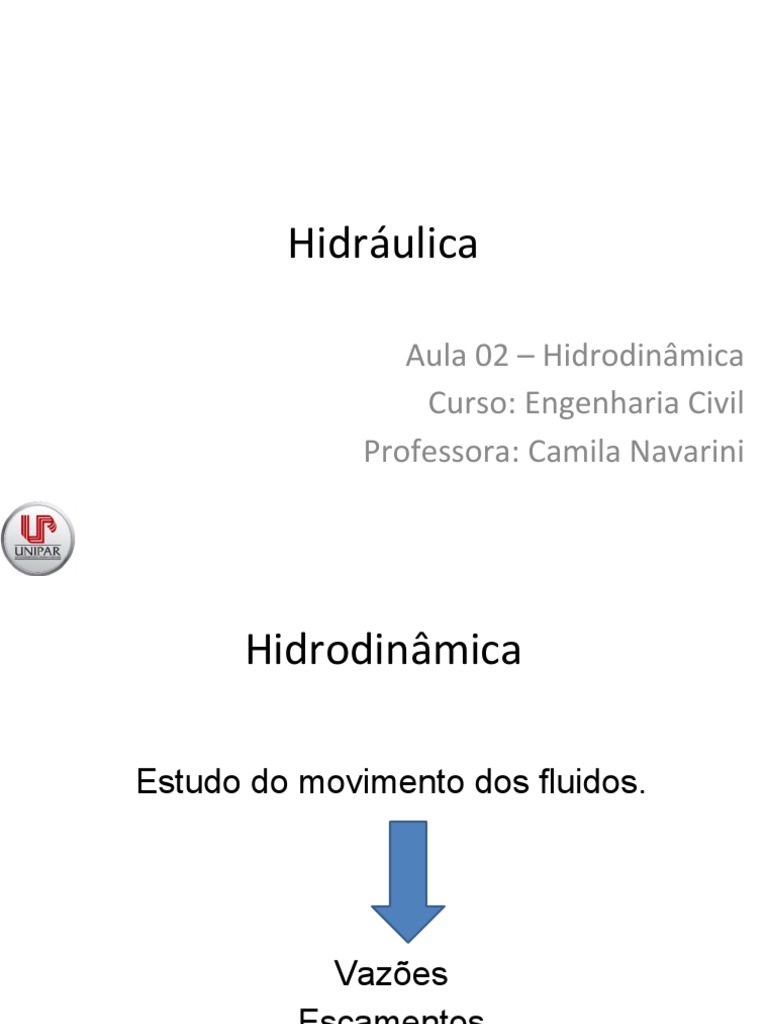

Hidráulica

Aula 02 – Hidrodinâmica
Curso: Engenharia Civil
Professora: Camila Navarini
 Hidrodinâmica

Estudo do movimento dos fluidos.

Vazões
Escamentos

Profª Camila Navarini 2

Classificação dos Movimentos
Permanente
Não permanente

Uniforme
Não Uniforme

Acelerado
Retardado
Profª Camila Navarini 3
 Classificação dos Movimentos
Permanente

Características de força, velocidade, pressão são

função exclusiva do ponto e independem do
tempo.

Não Permanente
Além das características mudarem de ponto a
ponto, variam de instante em instante – função
do tempo.
Profª Camila Navarini 4
 Classificação dos Movimentos
Uniforme
Velocidade média permanece constante ao longo
da corrente.

Variado / Não uniforme

Velocidade média não é constante.
Pode ser acelerado ou retardado

Profª Camila Navarini 5

Classificação dos Movimentos

Profª Camila Navarini 6

 Classificação dos Escoamentos
Livre ou Forçado

Livre – Pressão na superfície do líquido é igual à

atmosférica, podendo o conduto ser aberto ou
fechado. (canais, redes de coleta de esgoto).
Não ocupa toda seção de escoamento.

Forçado – Pressão na superfície do líquido é sempre

diferente da pressão atmosférica. (tubulações de
água)
Ocupa toda seção de escoamento
Profª Camila Navarini 7
Regimes de Escoamento
Regime Laminar

Regime Turbulento

Regimento de Transição

Profª Camila Navarini 8

 Regimes de Escoamento
Regime Laminar – trajetórias das partículas bem
definidas e não se cruzam.

Regimento de Transição – movimento desordenado das

partículas.

Profª Camila Navarini 9

Experimento de Osborne Reynolds
Laminar - corante forma
filete bem definido, sem
misturar com o líquido –
camadas do líquidos se
movimentam sem
perturbação.
Turbulento – partículas do
líquido tem trajetórias
irregulares, causando
transferência da quantidade
de movimento de uma parte
a outra do fluido – mistura
do corante com o líquido.
Profª Camila Navarini 10
 Regimes de Escoamento
Na engenharia hidráulica – escoamentos
turbulentos.

Escoamento laminar pode ocorrer quando o fluido

é muito viscoso ou a velocidade do escoamento é
muito pequena (decantadores de água em ETA)

Profª Camila Navarini 11

Regimes de Escoamento – Número de
Reynolds
•

Profª Camila Navarini 12

Regimes de Escoamento – Número de
Reynolds
Regime Conduto Livre Conduto Forçado

Laminar Acima de 500 Acima de 2000

Transição Entre 500 e 1000 Entre 2000 e 4000

Turbulento Acima de 1000 Acima de 4000

Profª Camila Navarini 13

 Regimes de Escoamento
A importância fundamental do número de
Reynolds é a possibilidade de se avaliar a
estabilidade do fluxo podendo obter uma indicação
se o escoamento flui de forma laminar ou
turbulenta.
O número de Reynolds constitui a base do
comportamento de sistemas reais, pelo uso de
modelos reduzidos.

Profª Camila Navarini 14

 Regimes de Escoamento
ANTES de qualquer exercício – verificar número d
Reynolds

Profª Camila Navarini 15

 Regimes de Escoamento
Exemplo 1

Calcular o número de Reynolds e identificar se o

escoamento é laminar ou turbulento sabendo-se
que em uma tubulação com diâmetro de 4cm
escoa água com uma velocidade de 0,05m/s.
Temperatura da água a 20°C

Profª Camila Navarini 16

 Vazão
Volume do líquido que
atravessa uma seção
na unidade de tempo. Q = vazão (m³/s)
V = velocidade de
escoamento (m/s)
A = área da seção do tubo
(m²)

Equação muito utilizada para o dimensionamento de tubos

com base na da água.
Profª Camila Navarini 17
 Vazão
Em se tratando de movimento permanente,
a quantidade de líquido entrando na seção
A1 é igual a saindo em A2

Profª Camila Navarini 18

 Vazão
Exemplo 2
Verificou-se que a velocidade econômica para
uma extensa linha de recalque é 1,05 m/s. A
vazão necessária a ser fornecida pelas bombas
é de 450 m³/h. Determinar o diâmetro da linha
de recalque.

Profª Camila Navarini 19

 Vazão
Exemplo 3
Em um edifício de 12 pavimentos, a vazão
máxima provável, devida ao uso de diversos
aparelhos, em uma coluna de distribuição de 60
mm é de 7,5 l/s.
Determinar qual a velocidade de escoamento.

Profª Camila Navarini 20

 Vazão – Equação da Continuidade
Exercício 1:
Para a tubulação a seguir, calcule a vazão e
determine a velocidade na seção (2) sabendo-se que
A1 = 10cm² e A2 = 5cm².
Dados: ρ = 1000kg/m³ e v1 = 1m/s.

Profª Camila Navarini 21

Vazão – Equação da Continuidade

Profª Camila Navarini 22

 Exercício 2
Calcule o diâmetro de uma tubulação sabendo-se
que pela mesma escoa água com uma velocidade
de 0,8m/s com uma vazão de 3 l/s.

Profª Camila Navarini 23

 Exercício 3
Escoamento de água com vazão de 5 l/s é
transportado em uma tubulação de 150 mm de
diâmetro.
a) Qual a velocidade que muda o regime de
escoamento para laminar?
b) Mantendo a velocidade encontrada em A,
qual diâmetro muda o escoamento para
turbulento?

Profª Camila Navarini 24

 Exercício 4

Escoamento laminar com Reynolds de 1850 é feito

em conduto forçado comercial de diâmetro 50 mm.
a) Determine a velocidade desse escoamento;
b) Determine qual velocidade torna esse
escoamento turbulento;
c) Determine a vazão em cada regime de
escoamento.
Profª Camila Navarini 25
Profª Camila Navarini 26
 Exercício 5

Um determinado líquido com ρ = 1200,00 kg/m³,

escoa por uma tubulação de diâmetro 3cm com
uma velocidade de 0,1m/s, sabendo-se que o
número de Reynolds é 9544,35. Determine qual
a viscosidade dinâmica do líquido.

Profª Camila Navarini 27

 Exercício 6
Um circuito hidráulico estável admite água (ρ =
1000,00 kg/m³) num reservatório com vazão de
20 l/s. No mesmo reservatório é trazido óleo (ρ =
800,00 kg/m³) por outro tubo com vazão de
10L/s. A mistura homogênea formada é
descarregada por um tubo cuja seção tem uma
área de 30 cm². Qual a velocidade a mistura?

Profª Camila Navarini 28

 Exercício 7

A coleta de água pluvial acontece em galerias de

concreto armado com diâmetro de 1,00 metro.
A) Qual a velocidade mínima para que esse
escoamento acontece em regime turbulento?
B) Quais as consequências para esse
escoamento se as galerias sofrerem obstrução
de 30% do diâmetro?

Profª Camila Navarini 29
