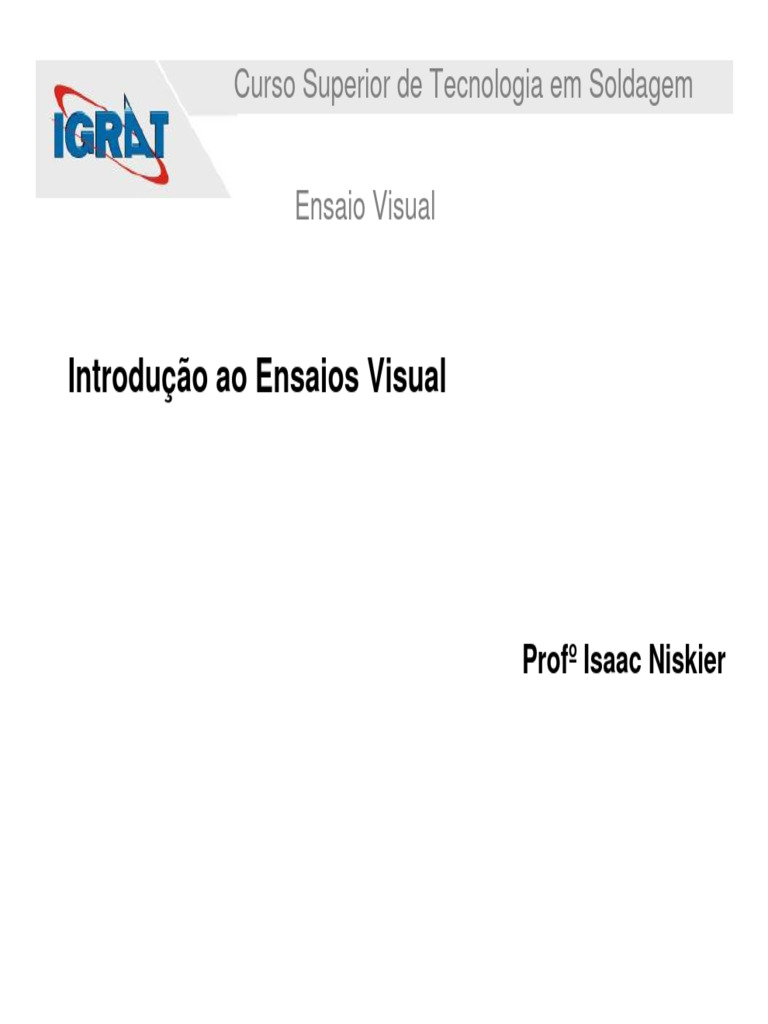

Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Introdução ao Ensaios Visual

Profº Isaac Niskier

 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

1- Introdução:

- É considerado entre os Ensaios Não Destrutivos como básico, que

precede a todos os outros END’s.
- A execução de um bom Ensaio Visual pode gerar ganho de tempo
significativo nas fases de inspeção e consequentemente reduzindo
outros eventuais gastos.
- O Ensaio Visual pode ser executado a vista desarmada ou com
auxílio de Lupas ou aparelhos/ instrumentos para ensaio remoto.

- Podemos destacar como áreas de utilização do Ensaio Visual as de

Soldagem, fabricação e processos (Forjados, laminados e fundidos).
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

2- Objetivo do Ensaio:
O Ensaio Visual tem por objetivo detectar possíveis divergências dimensionais,
antes da operação de soldagem, bem como detectar divergências oriundas desse
processo após seu término.
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Inspeção Dimensional da Solda antes da soldagem:

Ângulo do Bisel

Ângulo Correto Ângulo incorreto

 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Inspeção Dimensional da Solda antes da soldagem:

Alinhamento de juntas em chaparia Altura da face da raiz

 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Inspeção Dimensional da Solda após a soldagem:

Reforço Incorreto a = Reforço Máximo

 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Inspeção Dimensional da Solda após a soldagem:

Garganta de solda Perna e reforço de solda

Gabaritos para verificação de reforço de solda, perna de solda, garganta de solda e convexidade.
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

Alguns exemplos de tipos de desvios detectados pelo Ensaio Visual:

 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

B) Após a Soldagem:

Descontinuidades
passíveis de
dimensionamento
pela utilização de
calibres de solda
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

C) Detecção de descontinuidades no Metal de Base:

Ex: Carepas, óxidos, dupla-laminação, pontos de corrosão, acabamento de
superfícies, etc.

D) Detecção de descontinuidade introduzidas no processo de Fundição.

Ex: Trinca, vazios de contração, inclusão de areia, porosidade, rabo de rato,
veios, rugas, falta de caldeamento, etc.
Referência: MSS-SP 55.
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

3- Condições para execução do Ensaio Visual:

Para que possamos tirar o máximo aproveitamento do Ensaio Visual, duas
condições básicas devem ser atendidas:

- Adequado preparo da superfície a ser examinada, podendo-se utilizar para isso

recursos tais como: Solventes, escovas manuais e rotativas, etc.

- Avaliação deve ser executada sob ótimas condições de iluminação.

Normalmente executa-se o Ensaio Visual durante as diversas etapas do

processo de fabricação, evitando-se assim o início de divergências ou corrigi-
las sob menores custos.
 Curso Superior de Tecnologia em Soldagem

Ensaio Visual

4- Aplicação do Ensaio Visual:

Vantagens :
• Ensaio de baixo custo operacional;
• O ensaio permite detectar e eliminar eventuais descontinuidades antes de iniciar
a soldagem;

Limitações e desvantagens:
• Como todo END o Ensaio Visual depende significativamente da experiência e
conhecimento do inspetor, tanto na fase de execução quanto na fase de
avaliação.
• É limitado a detecção de descontinuidades superficiais e de tamanhos visíveis
