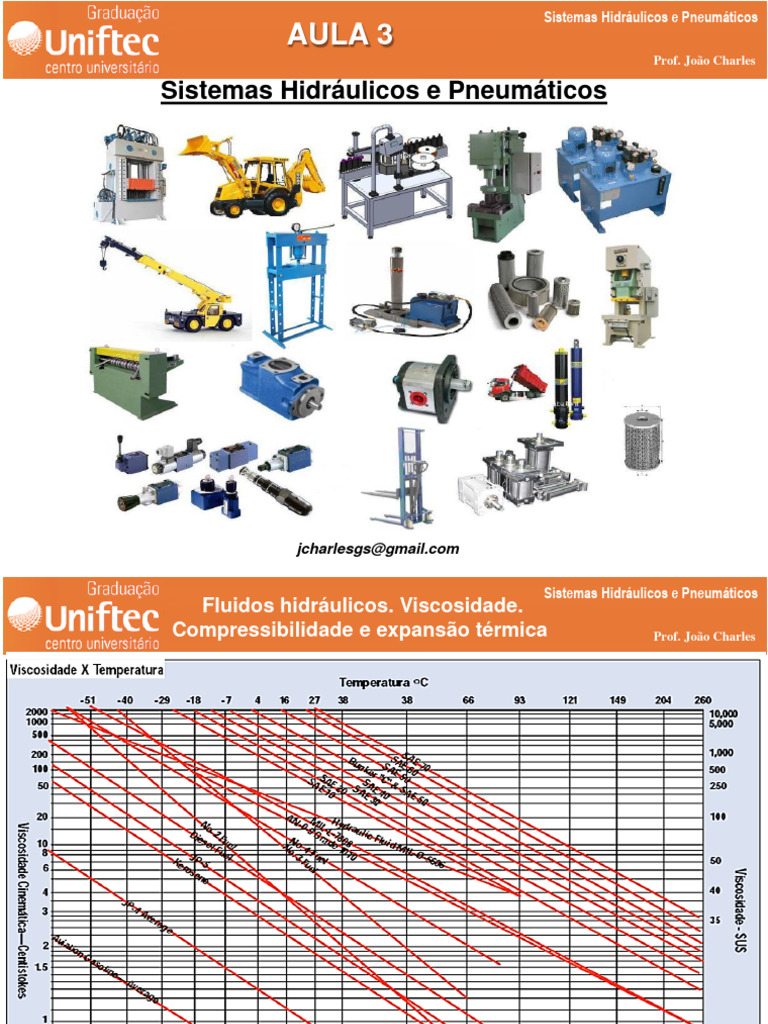

Sistemas Hidráulicos e Pneumáticos

AULA 3
Prof. João Charles

Sistemas Hidráulicos e Pneumáticos

jcharlesgs@gmail.com
 Sistemas Hidráulicos e Pneumáticos
Fluidos hidráulicos. Viscosidade.
Compressibilidade e expansão térmica Prof. João Charles
 Sistemas Hidráulicos e Pneumáticos
Fluidos hidráulicos.
Viscosidade. Prof. João Charles

Tipos de Fluidos Hidráulicos

Fluidos Hidráulicos derivados do Petróleo:
Óleos hidráulicos, com ou sem aditivação, classificados segundo a norma
ISO 6743 / parte 4 e AFNOR NF 48-602:

 HH : Óleos minerais refinados não inibidos (sem aditivos);

 HL : Óleos minerais refinados com aditivos antiferrugem e antioxidante;
 HM : Óleos do tipo HL, com aditivos antidesgaste;
 HR : Óleos do tipo HL, com ampliadores do índice de viscosidade;
 HV : Óleos do tipo HM, com ampliadores do índice de viscosidade;
 HG : Óleos do tipo HM, possuindo propriedade antiaderentes;
 HS : Fluidos sintéticos. Não possuem propr. de resistência à combustão.
 Sistemas Hidráulicos e Pneumáticos

Classificação dos Fluidos Hidráulicos Prof. João Charles

Fluidos Hidráulicos Especiais: (resistentes à combustão)

Os principais fluidos resistentes à combustão, classificados segundo as
normas ISO 6743/p4, DIN 51502, CETOP RP 77H e AFNOR NF 48-602:

 Grupo HFA: emulsões de óleo em água (HFAE) e soluções químicas

aquosas (HFAS)  mais de 80% de água.

 Grupo HFB: emulsões de água em óleo  até 60% de água.

Vedações de elastômeros e plastômeros: gaxetas, mancais deslizantes, anéis de apoio,
buchas guia, raspadores e demais peças móveis de alta precisão.
 Sistemas Hidráulicos e Pneumáticos

Classificação dos Fluidos Hidráulicos Prof. João Charles

Fluidos Hidráulicos Especiais: (resistentes à combustão)

Os principais fluidos resistentes à combustão, classificados segundo as
normas ISO 6743/p4, DIN 51502, CETOP RP 77H e AFNOR NF 48-602:

 Grupo HFC: soluções aquosas de polímeros  35 a 60% de água e o

restante poliglicóis e aditivos;

 Grupo HFD: fluidos sintéticos sem água  éster fosfatos, hidrocarbonetos

clorados, etc.
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

 Características e Medição da Viscosidade:

• É a relação entre a tensão de cisalhamento e a taxa de cisalham. fluído;

• A viscosidade diminui significativamente com o aumento da temperatura;
• A viscosidade aumenta em menor proporção com o acréscimo de pressão;
• A norma DIN 51563 recomenda utilizar o viscosímetro Ubbelohde
(Viscosidade Cinemática);
• Viscosidade Cinemática  centistokes  1 cSt = 1 mm²/s
100 centistokes = 1 stokes = 1 cm²/s

• Conhecendo a massa específica  Viscosidade Absoluta (dinâmica) =

centipoise  cP, então:
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

Viscosidade Relativa:
• A norma ASTM adota o viscosímetro Saybolt  viscosidade em
Segundos Saybolt Universal (SSU) ou SUS (sist. Inglês);
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

 Variação da viscosidade em relação à temperatura :

• Adotar o padrão ISO  especif. da norma 6743 p/ temper. 40ºC, grupo viscoso
(VG): 10, 15, 22, 32, 46, 68, 100 ... cSt;
• Por isso converter SSU (fluídos hidr.) p/ Visc. Cinemática (cSt), com:
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

 Variação da viscosidade em relação à temperatura :

• Óleo mineral (HL) e soluções aquosas de polímeros (HFC) apresentam maior
estabilidade da viscosidade em relação à temperatura do que a curva correspondente
a fluidos sintéticos sem água (HFD).
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

 Variação da viscosidade em relação à temperatura:

 No gráfico das curvas ν x T mostrado antes, são estabelecidos os limites
máximo e mínimo de viscosidade aceitáveis pela maioria dos sistemas
hidráulicos;

 Se a viscosidade for muito alta (ou a temperatura muito baixa), o sistema terá
dificuldades no início de operação.
Consequência:
• alta resistência ao escoamento na linha de sucção da bomba, gerando
baixa pressão na entrada.

 Se a viscosidade for muito baixa (ou a temperatura muito elevada), o sistema

estará sujeito a elevadas fugas de fluido por vazamentos internos.
Consequências:
• desgaste prematuro das partes móveis por lubrificação inadequada;
• pode ocorrer instabilidade operacional do sistema.
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

• Índice de Viscosidade (IV):

 É a relação de dependência entre viscosidade e temperatura;

 Corresponde à inclinação das curvas ν x T do gráfico anterior;
 Alto IV indica pequena variação da viscosidade c/a temperatura,
sendo importante em sistemas sem controle de temperatura.
 Sistemas Hidráulicos e Pneumáticos
Viscosidade
Prof. João Charles

 Variação da viscosidade em relação à pressão :

• Fluidos sintéticos (HFD) sofrem maior influência da pressão sobre a
viscosidade do que o óleo mineral (HL);

• Fluidos à base de água (HFC) sofrem pequena influência da pressão.

 Sistemas Hidráulicos e Pneumáticos

Pressão de Vapor em Fluidos Hidr. Prof. João Charles

Cavitação e Aeração
 Cavitação: mudança de fases no fluído: líquido  vapor  líquido.

 A água : 1,103 bar abs  vaporiza a 100ºC

0,074 bar abs  vaporiza a 40ºC

 Pressão de vapor  diretamente proporcional  temper. de vaporização

 O óleo mineral: pressão de vapor  6x10-7 bar abs a 40ºC

 Aeração: colapso das bolhas de ar  aumenta temperatura do fluído.

 oxidação do fluído.
 formação de resina e escória.
 Sistemas Hidráulicos e Pneumáticos

Pressão de Vapor em Fluidos Hidr. Prof. João Charles

Cavitação e Aeração
 Baixa pressão absoluta local  origem da Cavitação e Aeração:

 Câmara de sucção das bombas

Devido à elevada perda de carga nas linhas de sucção, causadas por:

 Insuficiente área da secção transversal da tubulação
 Excessiva altura de sucção
 Alta viscosidade e/ou baixa temperatura do fluido
 Filtros e conexões.

 Consequências:
 Erosão das paredes e rotores das bombas
 Elevado nível de ruído e pulso de pressão
 Formação de espuma no reservatório
 Instabilidade operacional dos elementos de controle.
 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Fluídos Hidráulicos: Especificação

• Limite inferior de viscosidade recomendado em Sist. Hidráulicos:
 que permita lubrificação aceitável;
 pequenas perdas por vazamentos nas folgas;

• Limite superior de viscosidade (viscosidade de partida) recomendado

em Sist. Hidráulicos:
 que mantenha a capac. sucção das bombas em baixas temperat.

• Faixa ótima de viscosidade p/ a maioria dos sist. Hidráulicos:

entre 20 e 40 cSt.
 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Fluídos Hidráulicos: Especificação

• Ponto de Fluidez (PFd):
 É a menor temperatura na qual o óleo mineral deixa de escoar;

 A menor temperatura de operação de um sistema hidráulico deve ser

substancialmente superior ao PFd ( > 11ºC no mínimo);

 Antes do congelamento, torna-se turvo, devido à cristalização da

parafina sólida.

• Ponto de Fulgor (PFg):

 É a menor temperatura na qual o vapor desprendido pelo fluído, em
presença de ar, inflama-se aplicando uma chama teste;

 O PFg mantém relação de proporcionalidade com a viscosidade.

 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Fluídos Hidráulicos: Especificação

• Temperatura de Operação:

 É limitada pelos valores máximo e mínimo de viscosidade.

 Pode ser determinada pelas curvas viscosidade / temperatura do fluido.

 Os limites extremos são determinados pelos pontos de fluidez e fulgor.

 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Fluídos Hidráulicos: Especificação

• Propriedades químicas dos FH:

 Capacidade lubrificante: filme líquido aderente e durável, reduzindo o

coeficiente de atrito.

 Estabilidade térmica: deve resistir às reações químicas e à degradação

(decomposição) em temperaturas elevadas, que causam a borra.

 Estabilidade à oxidação: deve resistir às reações com o ar atmosférico e

outros agentes oxidantes que podem causar corrosão no sistema.

 Estabilidade hidrolítica: capacidade de resistir à reação com a água, que

causa formação de emulsão e borra.

 Tendência à formação de espuma: que reduz a capacidade lubrificante e

o módulo de compressibilidade efetivo, limitando o comportamento
dinâmico do sistema.
 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Tabela de valores típicos das propriedades dos fluídos hidráulicos p/ Especificação

 Sistemas Hidráulicos e Pneumáticos

Prof. João Charles

Fluídos Hidráulicos: Especificação

Tabela de especificação e características de um óleo hidráulico Castrol

 Sistemas Hidráulicos e Pneumáticos

Exercícios de aplicação Prof. João Charles

1) Segundo a norma ISO 6743, qual a especificação de um fluido hidráulico

composto por óleo mineral, que contenha aditivos antiferrugem, antioxidação e
antidesgaste, com viscosidade de 32 cSt a 40ºC ?

2) Quais são os limites máximos e faixa ótima de viscosidade em um sistema

hidráulico?

3) Cite três condições operacionais nos sistemas hidráulicos que podem causar a
cavitação nas bombas hidráulicas:
 Sistemas Hidráulicos e Pneumáticos

Exercícios de aplicação Prof. João Charles

4) Foi adquirido um óleo hidráulico com viscosidade de 185 SSU. Qual é o valor
da viscosidade, em Centistokes, desse fluído?

5) Como são determinados os limites operacionais de temperatura dos fluidos

hidráulicos?

6) Cite três consequências da viscosidade muito baixa nos sistemas hidráulicos:

7) Cite três consequências da viscosidade muito alta nos sistemas hidráulicos:

 Sistemas Hidráulicos e Pneumáticos

Exercícios de aplicação Prof. João Charles

8) Por motivo de segurança contra combustão, o óleo mineral HL ISO-VG 46 utilizado num
sistema hidráulico deve ser substituído por um fluido sintético do grupo HFD. A fig.1 mostra as
curvas de viscosidade (v x T) para os dois tipos de fluido.
a) A faixa limite de temper. para o sistema é determinada pelos limites de viscosidade máxima (partida) e
mínima (operação). Para o óleo mineral HL essa faixa é de 0 ≤ TL ≤ 90ºC, sendo que a temper. normal de
operação (TN) situa-se neste caso, entre 25 e 60ºC. Quais as temper. limites (TL) máxima e mínima e a
faixa de temperatura normal (TN) para o sistema quando for utilizar o fluido sintético HFD?
