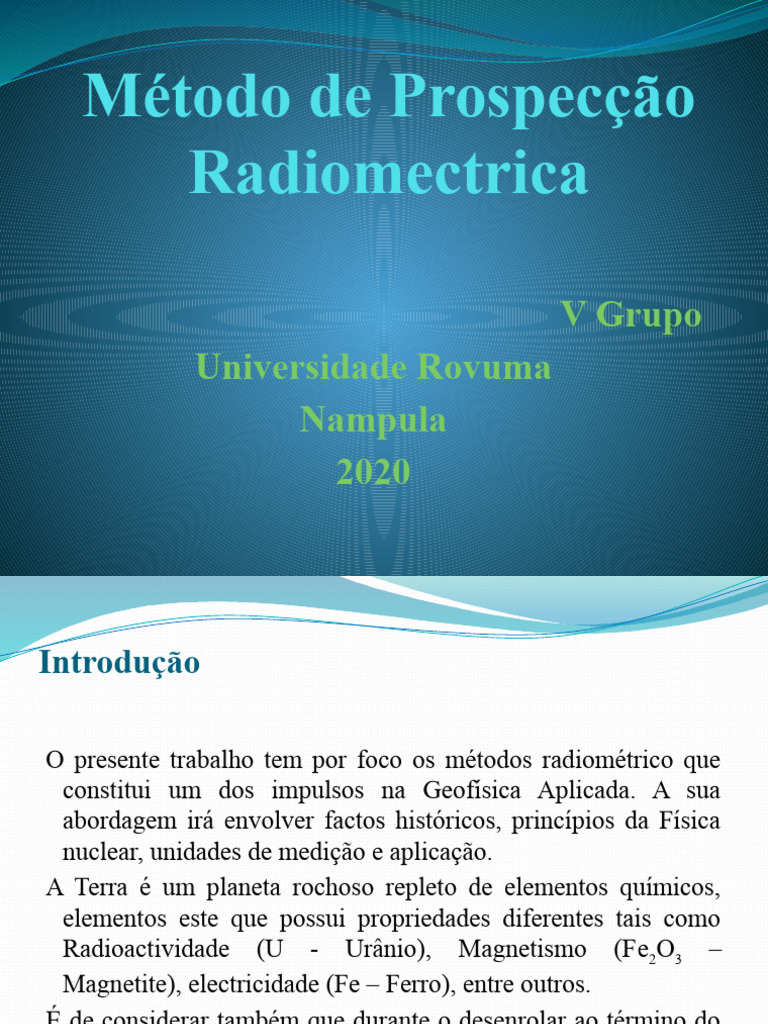

Método de Prospecção

Radiomectrica

V Grupo
Universidade Rovuma
Nampula
2020
Introdução

O presente trabalho tem por foco os métodos radiométrico que

constitui um dos impulsos na Geofísica Aplicada. A sua
abordagem irá envolver factos históricos, princípios da Física
nuclear, unidades de medição e aplicação.
A Terra é um planeta rochoso repleto de elementos químicos,
elementos este que possui propriedades diferentes tais como
Radioactividade (U - Urânio), Magnetismo (F­e­2­O­3­ –
Magnetite), electricidade (Fe – Ferro), entre outros.
É de considerar também que durante o desenrolar ao término do
trabalho, constaram expressões matemáticas, gráficos, figuras e
alguns anexos.
Conceitos Fundamentais
• Radioactividade é a capacidade de emitir radiação (alfa,
beta, gama) que possui os núcleos de certos elementos
químicos instáveis ​chamados radioactivos, que ao se
transmutarem em outros elementos (diferentes número de
prótons ou número atómico Z, então o número de massa
A) também difere ou em outros rádio nuclídeos ou
isótopos do mesmo elemento (Z igual, mas quantidade
diferente de nêutrons, portanto difere apenas A), que pode
ser instável ou estável.
Conceitos Fundamentais
(cont)
Todos os elementos naturais de alto número atómico são
radioactivos, começando pelo polónio (Po, Z = 84),
embora também alguns isótopos de bismuto (83Bi214),
de chumbo (82Pb210 82Pb214) e muitos outros dentre
aqueles de menor número atómico, mesmo o trítio
(1H3).
São átomos do mesmo elemento químico com um mesmo
número atómico e diferentes números de massa. A
palavra isótopa além desse significado pode ser
também como sinónimo da palavra nuclideo.
 Conceitos Fundamentais
(cont)
São átomos do mesmo elemento químico com um mesmo número
atómico e diferentes números de massa. A palavra isótopa além desse
significado pode ser também como sinónimo da palavra nuclideo.
Os isótopos são classificados em dois grupos:
Isótopos Radiogénicos
Isótopos resultantes da desintegração de um isótopo radioactivo (ex: 87Sr,
206
Pb, 234Th, etc.); os isótopos Radiogénicos podem ser por sua vez radioctivos
(ex: 234Th, ou ser estáveis (ex: 87Sr, 206Pb).
Isótopos não radioactivos (ex: sistemas H/D, C, S, N, 18O/16O, Fe, Ag).
 Principio das Radiações ,
Sobre as emissões, foi iniciada por Soddy, em 1911, a chamada primeira Lei da
Radioactividade:
“Quando um núcleo emite uma partícula alfa (α), seu número atômico diminui de duas
unidades e seu número de massa diminui de quatro unidades."

­z XA = ­2­­ƒ­ Ώ4 + ­Z-2­YA-4
Ex: 9­2 U 235 = 2ƒΏ4 + 9­0 Th 231
A segunda Lei Enunciada por Soddy, Fajjans e Russell, em 1913, diz:
"Quando um núcleo emite uma partícula beta () , seu número atômico aumenta de uma
unidade e seu número de massa não se altera."
­Z XA = ­-1 ­β0 + ­Z+1YA
Ex: 8­3 Bi 210 = -1 β0 + 8­4 Po 210

A Radiação
Ao contrario das radiacoes Alfa e Beta, que são constituidas por particulas, a rediacao é
formada por ondas eletromagneticas emitidas pelo nucleos instaveis logo em seguida a
emissao de uma particula Alfa e Beta.
Tempo de Meia Vida
Chama-se tempo de meia-vida (t­1/2)de um isótopo
radioactivo ao tempo necessário para que metade dos
átomos do isótopo-pai se transformem no isótopo-
filho.
É o período de tempo necessário para que a metade dos
átomos presentes num elemento se desintegre. O
tempo de meia vida é uma característica de cada
isótopo radioativo e não depende da quantidade inicial
do isótopo nem de fatores como pressão e
temperatura.
Curva de decaimento radioativo
Grandeza física medida e unidade de medida

Actividade radioactiva é o número de

átomos desintegrados por segundo,
uma característica de cada substância:
É quantificada em Becquerel (Bq) ou
Curie (Ci): 1 Bq = 1 desintegração /
segundo.gr 1Ci = 3.7.1010Bq
Método de prospecção Radiométrico
Consiste em detectar as emissões nucleares das rochas
que contêm minerais radioactivos. Normalmente
detecta-se a radiação gama através de uma câmara de
ionização, cintilómetro ou contador Géiser. A radiação
gama tem a mesma natureza da luz visível, mas seu
comprimento de onda é bem menor (em torno de
0.0005 a 0.1mm). Isso significa que os fótons gama
têm maior energia, tendo maior penetração que o da
luz.
Radioactividade
Tabela de Penetração da radiação gama para diferentes materiais
 a) Total (ou contagem gama total)
Recomendados para propósitos regionais rápidos, avaliando potencialidades de mapeamento geológico preliminar.
A leitura de radiação gama pode ser:

Para identificar indiscriminadamente a presença de elementos radioativos como o potássio-K, urânio-U e tório-Th; e
b) Espectral ou espectrometria
Tem o mesmo principio de detecção dos cintilométricos, mas estes discrimina as energias das radiações, permitindo a
visualização do espectro de energia de decaimento dos elementos químicos do K e das series de U e Th, tornando
possível identificar os rádio elementos presentes.
Série do urânio – Nesta série o elemento pai é o 238U. Quando um nuclídeo de 238U emite partícula alfa transforma-se em
234
Th. O núcleo do 234Th, por outro lado, é capaz de emitir partícula ß, transformando-se em 234Pa, e assim por diante.
Série do tório – Nesta série o elemento pai é 232Th. Nas duas séries radioactivas naturais, todos os átomos participantes
diferem de um múltiplo de 4 unidades de número de massa do elemento-pai, pois temos emissões de partículas alfa e
de partículas ß.
Generalizando, tem-se:
Série do tório- série 4n
Série do urânio- série 4n+2
Assim, todos os elementos da série do tório têm seus números de massa múltiplos de 4. Esta simplificação permite
identificar a que série pertence um dado elemento radioativo natural.
A técnica usada na espectrometria é denominada análise espectral por canal de radiação específica). Os levantamentos se
dividem em aéreo e de superfície (terrestre). Estes dois tipos de levantamento diferem-se, basicamente, na diferença
de altura dos detentores em relação ao solo e no tamanho dos detentores empregados (MANÉ, 1998).
Classificação das rochas em função da
radioactividade natural
Classificação das rochas em função da radioactividade natural

Altamente radioactivos folhelhos águas profundas,

folhelhos pretos betuminosos, rochas ígneas e
metamórficas
Medianamente radioactivos folhelhos, arenitos
argilosos de águas rasas e carbonatos e dolomitos
argilosos.
Baixa radioactividade carvões e evaporitos não
potássios
Diagrama mostrando a possível associação e o tempo
de posicionamento de urânio com constituinte comuns
de argilas xistosas ou escuros marinhos
  Minerais de potássio
 1-feldspatos potássicos = Constituintes de rochas ígneas ácidas e pegmatitos;
Principais minerais de K, U e Th

 2-Muscovita (H2KalSiO4)= constituintes de rochas igneias acidas e

pegmatiticos;
 3-Alunita (K2Al6(OH)12SO4) = Alteração de rochas vulcânicas ácidas;
 4-Silvita, carnalita (KCl,MgCl2.6H2O) = Depósitos salinos em sedimentos
 Minerais de tório
 1-Monazita (ThO2+fosfato de terras raras) = Granitos, pegmatitos, gnaisses
 2-Torianita [(Th,U)O2] = Granitos, pegmatitos, placers;
 Minerais de urânio
 1-Uraninita ( óxido de U, Pb, Ra + Th, terras raras) = Granitos, pegmatitos e em
depósitos de veios de Ag, Pb, Cu, etc;
 2-Carnotita (K20,2UO3,V2O5,2H2O) = arenitos;
 3-Gumita (alteração de Uraninita) = associação com Uraninita.
Instrumentos para medição
da radioactividade
 Contadores Geiger
O contador Geiger funciona da seguinte maneira: quando radiação entra pelo
tubo de árgonio este gás e ionizado conforme e mostrado abaixo:
Contador Geiger
O ser ionizado, o argonio fecha o circuito eléctrico do
aparelho que e composto de eléctrodos e cargas eléctricas
opostas. Com a formação de iões, conduz se a
electricidade entre o cátodo e o ânodo, adicionado assim,
um contador ou alto-falante. O sinal que indica a presença
da radiação pode ser sonoro, uma luz ou a dexão do
ponteiro do medidor. Normalmente ouvem se estalos no
contador que permitem a contagem de partículas
radioactivas.
Figura mostra um contador Geiger
Ilustrando o modelo geoarqueologico e com três aparelho Geiser detectando as anomalias de

diferentes lugares, obtendo registos também diferentes

Contador de Cintilação ou cintilômetros
 Câmara de ionização

A câmara de ionização é um detector de nível contínuo

com 4 a 6 polegadas de diâmetro do tubo. Este contém
um gás pressurizado a várias atmosferas. Uma pequena
voltagem de polarização é aplicada a um grande
eléctrodo, que se encontra dentro da câmara de ionização
ao centro. Ao mesmo tempo que a energia dos raios gama
atinge a câmara, um sinal muito pequeno (medido em
pico amperes) é detectado enquanto o gás é ionizado.
Esta corrente que é proporcional à quantidade de radiação
gama recebida pelo detector é amplificada e transmitida
como um sinal de medição de nível.
Camara de ionizacao
 Espetrometro de raios gama

É uma extensao do contador de cinclinaoacao que permite a

indentficacao do elemento fonte.isto é possivel porque os espectro de
raios gama de ,, contem picos que representam estagios em sua
serie de decaimento.
Uma vez que quanto mais alta afrequencia da radiacao gama , maoir
seu conteudo de enrgia é usual expressar o expetro em termos de
niveis de energia.
Levantamentos de Camapo
 Levantamento terrestre
Levantamentos radiometricos terrestres podem ser aplicados realizados com qualquer
intrumento . O contador Geiger que detecta que detecta aradiação beta e gama é
normalmente usado manualmente já o cinclometro e o espetrometro que detetam a
radiação gama , podem ser usadas em veiculos
Além de serem baratos em relação há outros metodos geofisicos , trabalhos de levantamento
radiometricos são simples e rapidos e não exigem nenhuma grande experiencia em particular.

 Levantamento Aéreo
As medições aéreas de energia natural são feitas nas maiorias das vezes com
cinclometros ou com espectrómetros de uma aeronave voando, baixo pois o sinal de
raios gama vindo de fontes radioactivas descreve espontaneamente com a distância
devido a atenuação dos raios gamas na atmosfera.
Como via de regra, a altitude não pode exceder os 225metros para produzir medições
estascamente validas, sendo realizados normalmente em altitudes 122 metros
(Pitkine Duval 1980).
Aplicações


Rochas sedimentares: fornecer registo da história geológica e
sedimentar investigar fontes e os transportes de sedimentos.

Rochas ígneas e metamórficos estudos petrogeneticos,
identificação e caracterização de fontes e processos geológicos

Exploração de minerais, petróleo e gás

Interpretação quantitativa qualitativa de anomalias gama para
exploração de urânio

Mapeamento geológico

Registo de Núcleo para correlação entre poços

Monitoramento ambiental
Conclusão
Durante o preâmbulo até o término do trabalho, se chegou a concluir que a Radiometria é a capacidade
que certos atomos possuem de emitir radiaçoes eletromagnéticas e particulas em seus nucleos
instaveis com objectivo de adquirir estabilidade, na qual essa emissao de particulas faz com que o
atomo radioactivo de determinado elemento quimico se transforme num outros elementos quimicos
diferentes.
Entranto, ela é suportada por duas leis, conhecidas como primeira lei da radioatividade e segunda lei
da Radioatividade. Nessa transformaçao de isótopo pai para filho, ocorre num dado periodo chamado
tempo de meia vida, o tempo necessário que o pai necessita para se transformar em filho.
O espectrometro é um instrumento que mede a razao isotopica dos isótopica duma amostra, se
interpretando com base nos princípios da Física.
Referencias Bibliográficas

Radioactividade – Apostila Educativa da Comissão Nacional de

Energia Nuclear, 19pp. http://www.cnen.gov.br (também disponível
na Biblioteca do IAG/USP)
FERNANDES, C.E. de M. Fundamentos de prospecção geofísica.
Ed. Interciência Ltda., Rio de Janeiro (Brasil), 1984.
GAVRONSKI, E.F. Fundamentos de geofísica aplicada à pesquisa
mineral. Apostila da disciplina ENG-519 (Pesquisa Mineral III),
demin (ee-ufrgs), 3 vols., Porto Alegre (Brasil), 1988.
KELLER, G.V. & FRISCHKNECHT, F.C. Eletrical methods in
geophysical prospecting. Pergaman Press Ltd., Oxford (U.K.). 1966
Pela atenção dispensada
o nosso
Muito obrigado.

Khanimambo
Hi Bhonguile
Khoshukuro
