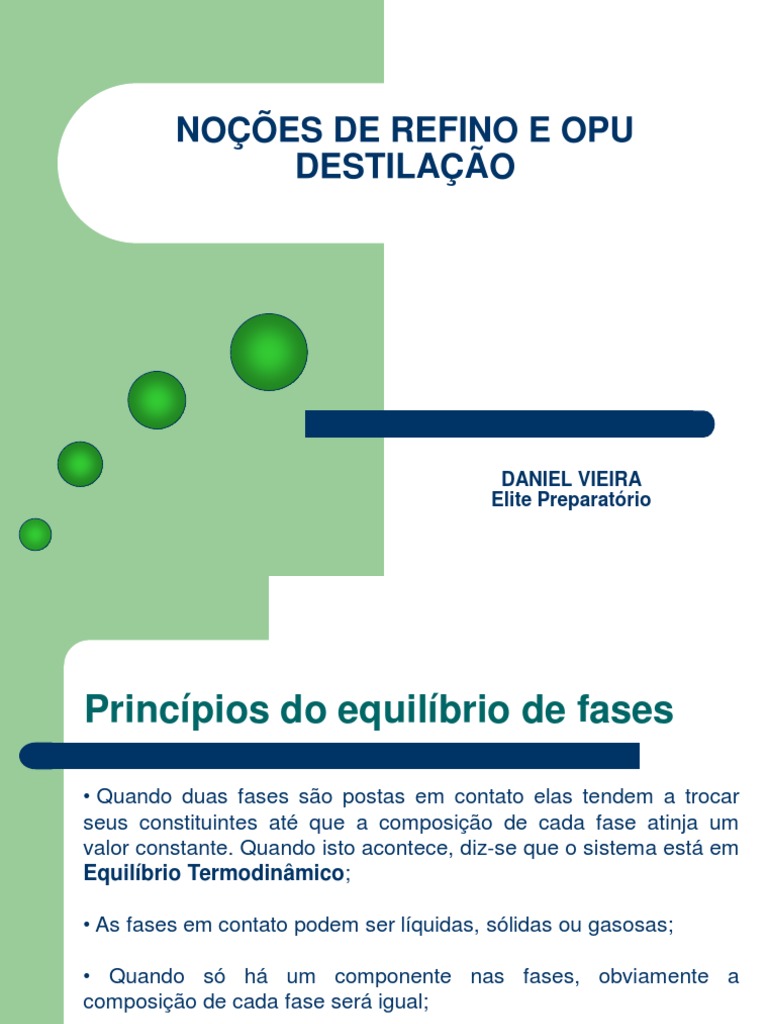

DESTILAÇÃO
DANIEL VIEIRA
Elite Preparatório
Princípios do equilíbrio de fases
4
Equilíbrio líquido-vapor
5
Equilíbrio líquido-líquido
6
Equilíbrio fluido-sólido
7
Seleção do processo de separação
1. VIABILIDADE
Capacidade em realizar a separação;
Eficiência de separação;
Deve ser capaz de obter a pureza desejada;
Condições extremas de pressão e temperatura devem ser
evitadas;
8
2) Condições extremas de pressão e temperatura na destilação
em uma refinaria acarretam.
2. VALOR DO PRODUTO
Produtos de baixo valor comercial serão mais viáveis de serem
obtidos em processos com baixo consumo de energia, de baixo
custo de produção, com pequeno investimento e em grandes
plantas industriais.
3. DEGRADAÇÃO DO PRODUTO
Altas temperaturas em sistemas com produtos pesados pode
levar a um craqueamento ou polimerização.
10
Seleção do processo de separação
11
Seleção do processo de separação
5. PROPRIEDADES FÍSICO-QUÍMICAS
Pressão de vapor (destilação);
Solubilidade (extração e absorção);
Tamanho de partículas (adsorção em peneira molecular);
Ponto de Fusão (cristalização);
12
Seleção do processo de separação
VANTAGENS DA DESTILAÇÃO:
Separação fácil para volatilidades relativas maiores que 1,5;
Baixo consumo de energia;
Não envolve manuseio de uma fase sólida;
Não existe adição de nenhum outro composto que possa
contaminar o produto.
Pode ser facilmente usada em processos de estágios múltiplos com
um único vaso. Característica de torre de pratos.
13
Seleção do processo de separação
DESVANTAGENS DA DESTILAÇÃO:
Deterioração térmica do produto;
14
Destilação:Conceitos Fundamentais
15
Destilação:Conceitos Fundamentais
V V
L
L
16
Destilação:Conceitos Fundamentais
P
P
kgf/cm²
Não depende da quantidade de líquido presente kgf/cm²
substâncias e da concentração. °C °C
17
Destilação:Conceitos Fundamentais
18
Destilação:Conceitos Fundamentais
Ponto de
orvalho
líquido
20
Destilação:Conceitos fundamentais
21
Destilação:Conceitos Fundamentais
22
Destilação:Conceitos Fundamentais
y
K=
x
23
Destilação:Conceitos Fundamentais
yA
KA xA
AB = =
KB yB
xB
24
Destilação:Conceitos Fundamentais
0,9
ij=10
0,8 ij=5,0
ij=2,0
Fração molar componente i no vapor, yi
0,7
ij=1,5
0,6
ij=1,1
ij=1,0
0,5
Volatilidade
0,4
0,3 relativa
ij = Ki
Kj
0,2
25 0,0
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Destilação:Conceitos Fundamentais
yi' yi
Ki = ' e Ki =
'
xi xi
K i' Ki
'
i, j = ' e i, j =
Kj Kj
i', j i , j
26
Destilação:Classificação
Tipo de operação
Características do equipamento
Agentes de separação
27
Destilação:Classificação
28
Destilação:Classificação
29
Destilação:Classificação
31
Destilação:Classificação
32
Destilação: Classificação
d. Quando a composição atinge o valor
desejado, o processo termina.
Destilação fracionada
(coluna atmosférica de
petróleo)
34
Destilação:Partes de uma coluna
pratos/bandejas ou seções
de recheios: são
dispositivos de contato
entre as fases. O vapor e o
líquido que deixam cada
estágio se aproximam do
equilíbrio termodinâmico
desde que haja um contato
eficiente nesses
35 dispositivos.
Destilação:Partes de uma coluna
36
Destilação:Partes de uma coluna
Tipos de pratos:
Perfurados;
Borbulhadores;
Valvulados
37
Destilação:Partes de uma coluna
Borbulhadores
Os borbulhadores fazem com que o gás
ascendente flua por entre o líquido em forma de
pequenas bolhas e impede a passagem do
líquido pelas aberturas do gás em caso de baixa
velocidade de escoamento do gás. São
relativamente mais caros que os pratos
perfurados. O arranjo é, em geral, na forma de
triângulo equilátero. Nas bandejas com
borbulhadores o desperdício periférico é mais
acentuado.
38
Destilação:Partes de uma coluna
40
Destilação:Partes de uma coluna
Perfurados
Constam de placas metálicas com orifícios.
O vapor passa pelos orifícios e borbulha no líquido que inunda o
prato.
Oferecem menos flexibilidade que os pratos com borbulhadores e
valvulado, em termos de vazões de operação.
Os orifícios das placas perfuradas vão de 1/8 a 1/2 de diâmetro. A
mais comum tem 3/16 in.
Orifícios menores são difíceis de perfurar e podem ficar obstruídos
em serviços contaminantes. Os maiores provocam drenagem e
41 pequena dispersão.
Destilação:Partes de uma coluna
42
Destilação:Partes de uma coluna
Valvulados
O contato líquido/vapor é facilitado por válvulas cuja abertura é
função da vazão do vapor.
43
Destilação:Partes de uma coluna
Valvulados Perfurados
44
Destilação:Partes de uma coluna
Não recomendado
Média: 10 a 20% para serviços
Valvulados Média a alta Alta superior ao com baixas
perfurado vazões de
vapor
45
Destilação:Partes de uma coluna
condensador: resfria e
condensa o vapor rico no
componente mais volátil que
deixa a coluna pelo topo.
46
Destilação:Partes de uma coluna
Refervedor ou reboiler:
vaporiza parcialmente o líquido
formado no fundo que retorna a
coluna fornecendo calor para
promover a separação. O líquido
remanescente sai como produto
de fundo.
Zona de flash: região de
entrada da carga. Divide a torre
em duas seções.
47
Destilação:Partes de uma coluna
48
Destilação:Partes de uma coluna
Distribuidores: São instalados nas
entradas de carga e de refluxos com o
objetivo de melhorar a distribuição do
líquido sobre as bandejas ou recheio.
49
Destilação:Partes de uma coluna
50
Destilação:Partes de uma coluna
51
Destilação:Partes de uma coluna
52
Destilação:Partes de uma coluna
Panela de retirada total: Todo o líquido que desce até a panela não
transborda para a bandeja inferior; é retirado. Parte do líquido pode ser
enviada como produto, e parte, resfriada, retornando à torre na seção
inferior. É utilizada quando se necessita controlar bem a vazão e/ou a
temperatura da seção abaixo.
53
Destilação:Partes de uma coluna
54
Destilação:Partes de uma coluna
55
Destilação:Partes de uma coluna
56
Destilação:Partes de uma coluna
Características que o recheio deve possuir:
Apresentar grande superfície de interface entre líquido e vapor;
Ser quimicamente inerte para os fluidos processados;
Possuir boa resistência mecânica, a fim de evitar quebras;
Ser de baixo custo;
57
Destilação:Partes de uma coluna
Randômicos:
Dispostos aleatoriamente na coluna;
Devem ser compatíveis com o fluido (resistência à corrosão e resistência
mecânica);
Para colocação do recheio a coluna deve conter água (evitar quebra);
58
Destilação:Partes de uma coluna
Estruturados:
Devem ter diâmetro próximo ao da coluna;
São montados em “pacotes” ao longo da coluna;
Menor perda de carga que os recheios randômicos;
Mais eficientes;
Maior custo;
59
Destilação:Partes de uma coluna
60
Destilação:Partes de uma coluna
Recheios x pratos
Os recheios possibilitam um melhor contato líquido/vapor;
Nas colunas com recheios a eficiência é maior para uma mesma altura,
sendo mais econômicas;
As perdas de carga nas colunas com recheios são menores que nas colunas
com pratos;
É comum a migração dos recheios randômicos para o prato de distribuição
e/ou tubo de saída dos vapores de topo;
A formação de caminhos preferenciais para o líquido prejudica a eficiência
das colunas com recheios;
61
Destilação:Partes de uma coluna
Sistema corrosivo;
62
Destilação:Mecanismo de uma coluna
63
Destilação:Mecanismo de uma coluna
Pressão
Pressão Elevada:
dificulta a separação
implica em um maior número de estágios e uma maior razão de refluxo
Maiores revervedores
Pressão Baixa:
facilita a separação
implica em um menor número de estágio
volume maior de vapor (implica em um maior diâmetro)
aumento da entalpia (implica em condensadores maiores)
66
Destilação: Fatores que influenciam o
fracionamento
Temperatura
temperatura de topo é a temperatura do primeiro prato da coluna.
Deve-se mantê-la constante para obter-se um produto dentro das
especificações.
Carga
69
Destilação: Variáveis operacionais
Temperatura da carga
Alta: causa aumento na quantidade da fração mais pesada enviada à
parte de retificação.
Baixa: causa uma menor vaporização no prato de carga, aumentando
o refluxo na parte de esgotamento.
Temperatura de fundo
Alta: resíduo mais pesado e maior quantidade.
Baixa: resíduo mais leve e menor quantidade.
Temperatura de topo
Alta: destilado mais pesado e maior quantidade.
Baixa: destilado mais leve e menor quantidade.
70
Destilação: Variáveis operacionais
Pressão
Alterações na pressão diminui a qualidade de todos os produtos,
pois há uma mudança na volatilidade relativa dos componentes.
Vazões
São as variáveis manipuladas para estabelecer as condições de
operação desejada na coluna. Variações na vazão poderão alterar
o perfil de temperatura e isso, por sua vez, provocará uma variação
na qualidade de um dos produtos.
71
Destilação: Problemas em colunas
Inundação:
Ocorre quando o líquido é acumulado sobre o prato com maior
rapidez de que pode fluir para a bandeja inferior, até que atinge o
prato superior através do aumento de nível nos downcomers.
Resulta da tentativa de se fazer passar muito gás ou muito líquido
pela coluna, fazendo-se com que o líquido do prato inferior atinja o
prato superior.
Causas: Sintomas:
alta velocidade do vapor; aumento da pressão diferencial
altas vazões de líquido na coluna;
redução anormal de
provocando sobrecarga nos
temperatura na região inundada;
downcomers; inconsistência no balanço
73 presença de espuma; material e de energia;
Destilação: Problemas em colunas
Causas
Alta velocidade do vapor.
Se a vazão do vapor for muito elevada ocorrerá também o
blowing (consiste no fato do vapor abrir passagens no líquido,
74 resultando em um contato deficiente).
Destilação: Problemas em colunas
Weeping (gotejamento)
75
Destilação: Problemas em colunas
Pulsação
76
Destilação: Problemas em colunas
Cones de vapor
Ocorre quando a vazão de líquido é pequena. Ocasiona em torno
dos borbulhadores uma região isenta de líquido. Isso impede que
o vapor entre em contato íntimo com o líquido, não havendo
fracionamento.
Vazamentos
É a passagem de líquido ou queda de líquido de um prato ao
prato inferior através dos orifícios especiais destinados à
passagem de vapor, ocorrendo quando a vazão de vapor é baixa
e a vazão de líquido é excessivamente alta.
77
Destilação: Problemas em colunas
Dumping
Ocorre quando há vazamento de todo o líquido através dos furos do
prato. Representa a menor vazão de vapor permissível para uma
dada vazão de líquido. É o valor limite para a operação da torre.
78
Destilação: Problemas em colunas
79
Destilação: Problemas em colunas
80
Destilação: Problemas em colunas
81
Destilação: Problemas em colunas
82
Destilação: Problemas em colunas
Canalização
É o escoamento preferencial do líquido, geralmente próximo à
parede da torre, impedindo um contato eficiente entre o líquido e o
vapor. É provocada por vazão baixa de líquido, ausência de
distribuidores internos e recheio de tamanho inadequado.
Inundação
É a retenção do líquido acima do recheio. Pode ser provocada por
vazões altas de líquido, obstrução no leito, quebra ou esmagamento
84 do recheio.
