Análise de Fourier Sistemas Lineares Filtros Distorção Energia, Potência e Autocorrelação

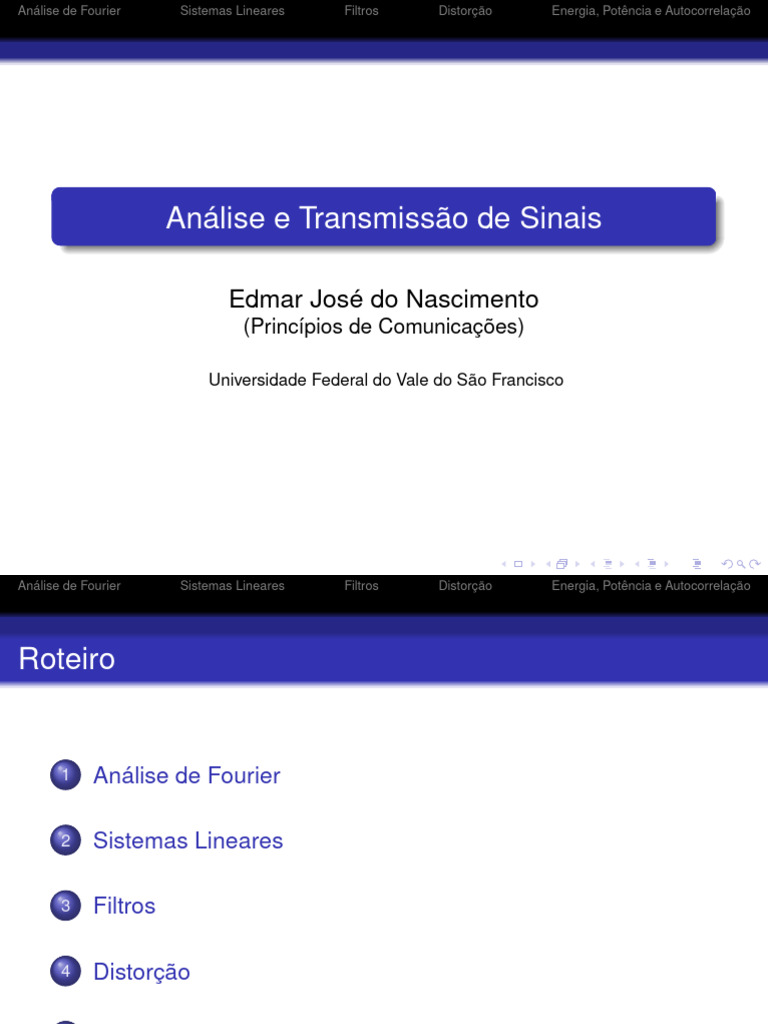

Análise e Transmissão de Sinais
Edmar José do Nascimento

(Princípios de Comunicações)
Universidade Federal do Vale do São Francisco

Roteiro
1 Análise de Fourier
2 Sistemas Lineares
3 Filtros
4 Distorção
5 Energia, Potência e Autocorrelação

Sinais
Um sinal representa um conjunto de informações ou dados

Sinais são funções do tempo
Em comunicações, os sinais podem representar uma
tensão ou uma corrente elétrica
A medida da força de um sinal pode ser feita de duas
maneiras:
Energia de um sinal
Potência de um sinal
Energia e potência
Seja g(t) um sinal qualquer

A energia de g(t) representada por Eg é definida como:
Z ∞
Eg = |g(t)|2 dt
−∞
A potência de g(t) representada por Pg é definida como:

Z T /2
1
Pg = lim |g(t)|2 dt
T →∞ T −T /2
p
O valor RMS de g(t) é igual a Pg
Potência de sinais periódicos
Um sinal é periódico se para alguma constante positiva T0 ,
g(t) = g(t + T0 ) ∀t
O menor valor de T0 é o período de g(t)

Quando g(t) é periódico, então Pg pode ser calculada a
partir da expressão:
Z
1
Pg = |g(t)|2 dt
T0 T0
Exemplos
Calcular a energia e a potência do sinal abaixo:

Exemplos
Calcular a energia e a potência do sinal abaixo:

Análise de Fourier
A análise de Fourier (séries e transformadas) é utilizada

na análise de sinais
As séries de Fourier são usadas para analisar sinais
periódicos
A transformada de Fourier pode ser utilizada tanto na
análise de sinais aperiódicos quanto periódicos
A representação de um sinal em séries de Fourier pode
ser comparada com a representação de um vetor em
componentes de uma base de um espaço vetorial
Nas séries de Fourier, um sinal é representado como a
soma de componentes em uma base de funções
ortogonais (senos, cossenos ou exponenciais)
Série Trigonométrica
Seja x(t) um sinal periódico com período T0

x(t) pode ser representado em séries de Fourier como:
∞
X
x(t) = a0 + an cos (nω0 t) + bn sin (nω0 t)
n=1
Sendo,
Z
1
a0 = x(t)dt
T0 T0
Z
2
an = x(t) cos nω0 tdt
T0 T0
Z
2
bn = x(t) sin nω0 tdt
T0 T0
Série Trigonométrica Compacta

Outras representações podem ser obtidas para a série de
Fourier
A série de Fourier pode ser escrita na forma compacta
como:
∞
X
x(t) = C0 + Cn cos (nω0 t + θn )
n=1
Sendo os coeficientes C0 , Cn e θn obtidos a partir de a0 ,

an e bn de acordo com as relações
C0 = a0
q
Cn = a2n + bn2
−b
n
θn = arctan
an
Série Exponencial de Fourier
A partir das relações de Euler, pode-se obter a série

exponencial de Fourier, que é dada por:
∞
X
x(t) = Dn ejnω0 t
n=−∞
Z
1
Dn = x(t)e−jnω0 t dt
T0 T0
Pode-se mostrar que:
an − jbn Cn jθn an + jbn Cn −jθn

Dn = = e e D−n = = e , n∈N
2 2 2 2
Além disso, a0 = C0 = D0
Exemplos
Obter as representações em série de Fourier para o sinal

abaixo:
Teorema de Parseval
O teorema de Parseval permite calcular a potência de um

sinal a partir do espectro de amplitude do sinal
Segundo o teorema de Parseval, a potência de um sinal
periódico é igual a soma das potências das componentes
da série, ou seja:
∞
1X 2
Px = C02 + Cn
2
n=1
∞
X ∞
X
Px = |Dn |2 = D02 + 2 |Dn |2
n=−∞ n=1
Este teorema é particularmente útil se avaliar o peso de

cada harmônica em um sinal periódico qualquer
Transformada de Fourier
Para sinais aperiódicos, a representação em frequência

pode se obtida a partir das séries de Fourier no limite
T0 → ∞
Para um sinal g(t), tem-se:
G(ω) = F [g(t)] e g(t) = F −1 [G(ω)]
g(t) ↔ G(ω)
ω = 2πf
Z ∞
G(ω) = g(t)e−jωt dt Z ∞
−∞
Z ∞
G(f ) = g(t)e−j2πft dt
1
g(t) = G(ω)ejωt d ω Z−∞
∞
2π −∞ g(t) = G(f )ej2πft df
−∞
Amplitude e Fase do Espectro
G(ω) é em geral uma função complexa de ω

G(ω) = |G(ω)|ejθg
Quando g(t) é real, tem-se:

∗ |G(ω)| = |G(−ω)|
G(−ω) = G (ω) =⇒
θg (ω) = −θg (−ω)
Exemplo
Calcular a transformada de Fourier de

g(t) = e−at u(t), a > 0
1
G(ω) = a+jω = √ 1 e−j arctan (ω/a)
a2 +ω 2
Transformadas de algumas funções
A função retangular (Unit Gate) é definida como:
0, |x| > τ2 
 
x x 
Π( ) = rect( ) = 1
, |x| = τ2
τ τ  2
1, |x| < τ2

t τ sin ωτ /2 ωτ
g(t) = rect( ) ⇐⇒ G(ω) = = τ sinc( )
τ ωτ /2 2
sin x
A função sinc(x) = x possui as seguintes propriedades:
sinc(x ) = sinc(−x )
sinc(x ) = 0 =⇒ sin x = 0, x 6= 0 =⇒ x = ±nπ; n =
{1, 3, · · · }
sinc(0) = 1
sinc(x ) é uma função com período 2π que decresce de
acordo com 1/x
O espectro do pulso retangular se estende até infinito

(largura de banda infinita)
Uma estimativa grosseira: 2π/τ rad/s ou 1/τ Hz
Impulso no tempo
δ(t) ⇐⇒ 1
Impulso em frequência
1 ⇐⇒ 2πδ(ω)
Impulso em frequência deslocado
ejω0t ⇐⇒ 2πδ(ω − ω0 )
−jω0 t
e ⇐⇒ 2πδ(ω + ω0 )
Cosseno
1 jω0 t
cos ω0 t = (e + e−jω0 t )
2
F[cos ω0 t] = π[δ(ω + ω0 ) + δ(ω − ω0 )]
Seno
1 jω0 t
sin ω0 t =
(e − e−jω0 t )
2j
F[sin ω0 t] = πj[δ(ω + ω0 ) − δ(ω − ω0 )]
Propriedades da Transformada de Fourier
Simetria
g(t) ⇐⇒ G(ω)
G(t) ⇐⇒ 2πg(−ω)
Example
t ωτ
rect( ) ⇐⇒ τ sinc( )
τ 2
tτ ω
τ sinc( ) ⇐⇒ 2πrect( )
2 τ
Scaling
g(t) ⇐⇒ G(ω)
1 ω
g(at) ⇐⇒ G( )
|a| a
a > 1, compressão no tempo resulta na expansão em

frequência
a < 1, expansão no tempo resulta na compressão em
frequência
Deslocamento no tempo
g(t) ⇐⇒ G(ω)
g(t − t0 ) ⇐⇒ e−jωt0 G(ω)
Deslocamento em frequência
g(t) ⇐⇒ G(ω)
g(t)ejω0 t ⇐⇒ G(ω − ω0 )
Sinal Modulado
1
g(t) cos ω0 t ⇐⇒ [G(ω − ω0 ) + G(ω + ω0 )]
2
Convolução
Z ∞
g(t) ∗ w (t) = g(τ )w (t − τ )d τ
−∞
Convolução no tempo
g1 (t) ⇐⇒ G1 (ω); g2 (t) ⇐⇒ G2 (ω)

g1 (t) ∗ g2 (t) ⇐⇒ G1 (ω)G2 (ω)
Convolução em frequência
g1 (t) ⇐⇒ G1 (ω); g2 (t) ⇐⇒ G2 (ω)

1
g1 (t)g2 (t) ⇐⇒ G1 (ω) ∗ G2 (ω)
2π
Diferenciação no tempo
g(t) ⇐⇒ G(ω)
dg(t)
⇐⇒ jωG(ω)
dt
Integração no tempo
g(t) ⇐⇒ G(ω)
Z t
G(ω)
g(τ )d τ ⇐⇒ + πG(0)δ(ω)
−∞ jω
Sistemas Lineares
Para um sistema LIT, a relação entre a entrada e a saída é

dada por
y(t) = g(t) ∗ h(t)
No domínio da frequência, tem-se
Y (ω) = G(ω)H(ω)
= |Y (ω)|eθy (ω) = |G(ω)||H(ω)|e[θg (ω)+θh (ω)]
Portanto,
|Y (ω)| = |G(ω)||H(ω)|
θy (ω) = θg (ω) + θh (ω)
Transmissão sem Distorção
Em uma transmissão sem distorção, a forma de onda de

entrada deve ser preservada
Toleram-se atrasos e uma alteração uniforme na amplitude
y(t) = kg(t − td )
No domínio da frequência, tem-se
Y (ω) = kG(ω)e−jωtd → H(ω) = ke−jωtd
Resposta em amplitude constante - |H(ω)| = k

Resposta em fase linear - θh (ω) = −ωtd
Transmissão sem Distorção
O atraso pode ser representado pelo negativo da

inclinação da resposta em fase
d θh
td (ω) = −
dω
td (ω) constante implica que todas as componentes do
sinal são igualmente atrasadas por td
Para um sistema sem distorção, td (ω) deve ser pelo
menos constante na banda de interesse
Exemplo
Para o circuito RC, determinar H(ω), esboçar |H(ω)|, θh (ω) e

td (ω). Para que a transmissão seja sem distorção, qual o
requisito da largura de banda de g(t) se a variação tolerada na
resposta em amplitude é de 2% e de 5% no atraso? Qual é o
atraso? Encontre y(t).
Exemplo
1 a 1
H(ω) = = ; a= = 106
1 + jωRC a + jω RC
a
|H(ω)| = √ ≃ 1; ω ≪ a
a + ω2
2
ω ω
θh (ω) = − arctan ≃ − ; ω ≪ a
a a
d θh a 1
td (ω) = − = 2 2
≃ = 10−6 ; ω ≪ a
dω ω +a a
Exemplo
Exemplo
Como H(0) = 1 e td (0) = 1/a, a região de transmissão

sem distorção é calculada como
a
|H(ω0 )| = q ≥ 0, 98 → ω0 ≤ 203.000
a2 + ω02
a 0, 95
td (ω0 ) = ≥ → ω0 ≤ 229.400
ω02 +a 2 a
Assim, a banda de g(t) deve ser menor que 203.000 rad/s

ou 32,31 kHz
Filtros Ideais
Em muitas situações práticas é necessário limitar o

espectro de frequências de um sinal
Melhor aproveitamento do espectro
Componentes de alta frequência de pouca relevância na
aplicação considerada
Os filtros ideais permitem que a transmissão ocorra sem
distorção em uma determinada banda e suprimem as
frequências fora dessa banda
Os principais tipos de filtros são:
Passa-baixas (Low-pass)
Passa-altas (High-pass)
Passa-faixas (Band-pass)
Rejeita-faixas
Filtros Ideais
Filtros Ideais
Os filtros ideais não são fisicamente realizáveis

ω W
H(ω) = rect e−jωtd → h(t) = sinc[W (t − td )]
2W π
h(t) é não causal e portanto não é fisicamente realizável
Outra forma de verificar se um filtro é fisicamente
realizável é verificar se ele atende o critério de
Paley-Wiener
Z ∞
| ln |H(ω)||
dω < ∞
−∞ 1 + ω2
Filtros Realizáveis
Filtros fisicamente realizáveis podem ser obtidos

truncando-se a parte negativa de h(t), resultando em
ĥ(t) = h(t)u(t)
Se td é grande, h(t) e ĥ(t) são bastante próximos
Ĥ(ω) é uma boa aproximação
Filtros Realizáveis
Os filtros práticos não realizam cortes bruscos

O espectro de amplitude do filtro de Butterworth se
aproxima do filtro ideal quando n → ∞
Filtros de Butterworth para n = 4

Tipos de Distorção
Os sinais quando são transmitidos através de canais estão

frequentemente sujeitos à distorção
Características não ideais dos canais
Os principais tipos de distorção são os seguintes:
Distorção linear
Distorção causada por não linearidades do canal
Distorção causada por efeitos de multipercurso
Desvanecimento (Fading)
Distorção Linear
Quando as características do canal não são ideais, as

componentes de Fourier não são igualmente afetadas
Componentes que se cancelavam podem não mais se
cancelar
O resultado é o espalhamento ou dispersão dos pulsos de
informação
Distorção Causada por Não Linearidades do Canal
O modelo de canal linear é válido apenas para pequenos

sinais
Para grandes amplitudes, as características não lineares
não podem ser negligenciadas
y = f (g) = a0 + a1 g(t) + a2 g 2 (t) + · · · + ak g k (t) + · · ·
Se g(t) tem largura de banda de B Hz, então g k (t) tem

largura de banda de kB Hz
Espalhamento ou dispersão espectral
Nocivo para sistemas multiplexados em frequência (FDM)
Exemplo
y(t) = x(t) + 0, 001x 2 (t)

1000
x(t) = sinc(1000t)
π
Distorção Causada por Efeitos de Multipercurso

O sinal transmitido pode chegar no receptor através de
dois ou mais caminhos
A atenuação e o atraso podem ser diferentes para cada
caminho
A interferência entre os dois sinais dá origem ao
desvanecimento seletivo em frequência
Energia de um Sinal
A energia de um sinal g(t) pode ser calculada no domínio

do tempo a partir da seguinte expressão
Z ∞
Eg = |g(t)|2 dt
−∞
No domínio da frequência, de acordo com o teorema de

Parseval, a energia de g(t) pode ser calculada como
Z ∞
1
Eg = |G(ω)|2 d ω
2π −∞
Densidade Espectral de Energia
A partir da expressão de Parseval verifica-se que a energia

pode ser obtida através da área do gráfico de |G(ω)|2
Define-se então a densidade espectral de energia (DEE -
ESD em inglês) como
Ψg (ω) = |G(ω)|2
Assim, tem-se que:

Z ∞ Z ∞
1
Eg = Ψg (ω)d ω = Ψg (f )df
2π −∞ −∞
Para um sistema LIT em que y(t) = h(t) ∗ g(t), então:
Ψy (ω) = |H(ω)|2 Ψg (ω)

Largura de Banda Essencial
O espectro da maioria dos sinais se estende até o infinito

Entretanto, como a energia é em geral finita, o espectro de
amplitude tende a zero quando ω → ∞
Pode-se então suprimir as componentes acima de B Hz
(2πB rad/s) com pouco efeito no sinal original
Segundo esse critério, a largura de banda B é chamada
de largura de banda essencial
O critério para estimar B depende da aplicação
considerada
Faixa de frequência que contém 95% da energia do sinal
Exemplo
Problema
Estime a largura de banda essencial W em rad/s do sinal
e−at u(t), a > 0, sendo que essa banda deve conter 95% da
energia do sinal.
Solução
1
g(t) = e−at u(t) ↔ G(ω) =
jω + a
Z ∞ Z ∞
1 1 1
Eg = e−2at = 2 2
dω =
0 2π −∞ ω + a 2a
Z W
1 1 1
0, 95 = d ω → W = (12, 706.a)rad /s
2a 2π −W ω + a2
2
Exemplo
Problema
Estime a largura de banda essencial W em rad/s do sinal
e−at u(t), a > 0, sendo que essa banda deve conter 95% da
energia do sinal.
Solução
1
g(t) = e−at u(t) ↔ G(ω) =
jω + a
Z ∞ Z ∞
1 1 1
Eg = e−2at = 2 2
dω =
0 2π −∞ ω + a 2a
Z W
1 1 1
0, 95 = d ω → W = (12, 706.a)rad /s
2a 2π −W ω + a2
2
Energia de Sinais Modulados
Seja g(t) um sinal em banda básica limitado em banda a

B Hz (2πB rad/s) com DEE igual a Ψg (ω)
Seja ϕ(t) = g(t) cos ω0 t um sinal modulado em amplitude,
com ω0 ≥ 2πB, tem-se que:
1
Φ(ω) = F{ϕ(t)} = [G(ω + ω0 ) + G(ω − ω0 )]
2
1
Ψϕ (ω) = |Φ(ω)|2 = |G(ω + ω0 ) + G(ω − ω0 )|2
4
1h i
= |G(ω + ω0 )|2 + |G(ω − ω0 )|2
4
1h i
= Ψg (ω + ω0 ) + Ψg (ω − ω0 )
4
Energia de Sinais Modulados
Assim, a energia do sinal modulado corresponde à metade

da energia do sinal em banda básica, ou seja
1
Eϕ = Eg
2
Autocorrelação
A autocorrelação de um sinal real g(t) é definida como

Z ∞ Z ∞
ψg (τ ) = g(t)g(t + τ )dt = g(t)g(t − τ )dt
−∞ −∞
Mostra-se que a autocorrelação é uma função par

Um resultado importante relaciona a autocorrelação e a
DEE
ψg (τ ) ⇐⇒ Ψg (ω) = |G(ω)|2
Exemplo
Problema
Calcule a função de autocorrelação no tempo de
g(t) = e−at u(t), a > 0 e obtenha a partir dela a DEE de g(t)
Solução
g(t) = e−at u(t); g(t − τ ) = e−a(t−τ ) u(t − τ )

Z ∞
1 −aτ
ψg (τ ) = g(t)g(t − τ )dt = e , τ >0
−∞ 2a
1 aτ
ψg (τ ) = ψg (−τ ) → ψg (−τ ) = e , τ <0
2a
1 −a|τ | 1
ψg (τ ) = e ⇐⇒ Ψg (ω) = 2
2a ω + a2
Exemplo
Problema
Calcule a função de autocorrelação no tempo de
g(t) = e−at u(t), a > 0 e obtenha a partir dela a DEE de g(t)
Solução
g(t) = e−at u(t); g(t − τ ) = e−a(t−τ ) u(t − τ )

Z ∞
1 −aτ
ψg (τ ) = g(t)g(t − τ )dt = e , τ >0
−∞ 2a
1 aτ
ψg (τ ) = ψg (−τ ) → ψg (−τ ) = e , τ <0
2a
1 −a|τ | 1
ψg (τ ) = e ⇐⇒ Ψg (ω) = 2
2a ω + a2
Exemplo
Potência de um Sinal
A potência de um sinal g(t) é definida como

Z T /2
1
Pg = lim g 2 (t)dt
T →∞ T −T /2
A potência pode ser interpretada como sendo a energia

média da versão truncada de g(t), definida por

g(t) , |t| ≤ T /2
gT (t) =
0 , |t| > T /2
Tem-se então,
EgT
Pg = lim
T →∞ T
Densidade Espectral de Potência
Analogamente ao que foi feito para os sinais de energia,

pode-se mostrar que para um sinal de potência g(t)
Z ∞
1 |GT (ω)|2
Pg = lim dω
2π −∞ T →∞ T
Define-se então a Densidade Espectral de Potência (DEP

- PSD em inglês) de g(t) como sendo
|GT (ω)|2
Sg (ω) = lim
T →∞ T
Logo, a potência pode ser expressada como
Z ∞
1
Pg = Sg (ω)d ω
2π −∞
Autocorrelação de Sinais de Potência
A autocorrelação no tempo para um sinal de potência real

g(t) é definida como
Z T /2
1
Rg (τ ) = lim g(t)g(t + τ )dt
T →∞ T −T /2
Z T /2
1
= lim g(t)g(t − τ )dt
T →∞ T −T /2
Rg (τ ) é uma função par

Autocorrelação de Sinais de Potência
Como
Z ∞ ψgT (τ )
1
Rg (τ ) = lim gT (t)gT (t + τ )dt = lim
T →∞ T −∞ T →∞ T
Tem-se que
|GT (ω)|2
Rg (τ ) ⇐⇒ lim = Sg (ω)
T →∞ T
O valor médio
p quadrático (RMS) de g(t) é dado por
[g(t)]RMS = Pg
A relação entre a DEP da saída de um sistema LIT e a
DEP da entrada é dada por
Sy (ω) = |H(ω)|2 Sg (ω)

Pcom Slide02

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Pcom Slide02

Enviado por

Direitos autorais:

Formatos disponíveis

Análise de Fourier Sistemas Lineares Filtros Distorção Energia, Potência e Autocorrelação

Análise e Transmissão de Sinais

Edmar José do Nascimento

Universidade Federal do Vale do São Francisco

5 Energia, Potência e Autocorrelação

Um sinal representa um conjunto de informações ou dados

Seja g(t) um sinal qualquer

A potência de g(t) representada por Pg é definida como:

Potência de sinais periódicos

Um sinal é periódico se para alguma constante positiva T0 ,

O menor valor de T0 é o período de g(t)

Calcular a energia e a potência do sinal abaixo:

Calcular a energia e a potência do sinal abaixo:

A análise de Fourier (séries e transformadas) é utilizada

Seja x(t) um sinal periódico com período T0

Série Trigonométrica Compacta

Sendo os coeficientes C0 , Cn e θn obtidos a partir de a0 ,

Série Exponencial de Fourier

A partir das relações de Euler, pode-se obter a série

Pode-se mostrar que:

an − jbn Cn jθn an + jbn Cn −jθn

Obter as representações em série de Fourier para o sinal

O teorema de Parseval permite calcular a potência de um

Este teorema é particularmente útil se avaliar o peso de

Para sinais aperiódicos, a representação em frequência

Amplitude e Fase do Espectro

G(ω) é em geral uma função complexa de ω

Calcular a transformada de Fourier de

Transformadas de algumas funções

A função retangular (Unit Gate) é definida como:

Transformadas de algumas funções

Transformadas de algumas funções

O espectro do pulso retangular se estende até infinito

Transformadas de algumas funções

Impulso em frequência deslocado

Transformadas de algumas funções

Propriedades da Transformada de Fourier

Propriedades da Transformada de Fourier

a > 1, compressão no tempo resulta na expansão em

Propriedades da Transformada de Fourier

Propriedades da Transformada de Fourier

g1 (t) ⇐⇒ G1 (ω); g2 (t) ⇐⇒ G2 (ω)

g1 (t) ⇐⇒ G1 (ω); g2 (t) ⇐⇒ G2 (ω)

Propriedades da Transformada de Fourier

Para um sistema LIT, a relação entre a entrada e a saída é

y(t) = g(t) ∗ h(t)

No domínio da frequência, tem-se

Transmissão sem Distorção

Em uma transmissão sem distorção, a forma de onda de

No domínio da frequência, tem-se

Y (ω) = kG(ω)e−jωtd → H(ω) = ke−jωtd

Resposta em amplitude constante - |H(ω)| = k

Transmissão sem Distorção

O atraso pode ser representado pelo negativo da

Para o circuito RC, determinar H(ω), esboçar |H(ω)|, θh (ω) e

Como H(0) = 1 e td (0) = 1/a, a região de transmissão

Assim, a banda de g(t) deve ser menor que 203.000 rad/s

Em muitas situações práticas é necessário limitar o

Os filtros ideais não são fisicamente realizáveis

Filtros fisicamente realizáveis podem ser obtidos

Os filtros práticos não realizam cortes bruscos

Filtros de Butterworth para n = 4

Os sinais quando são transmitidos através de canais estão
