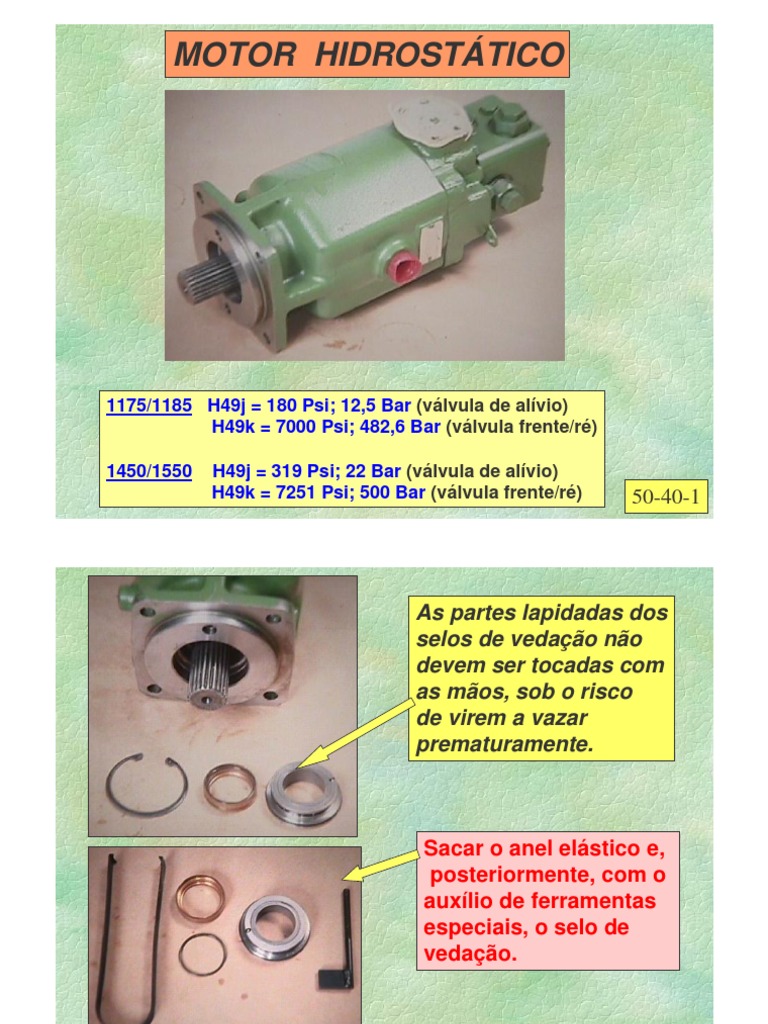

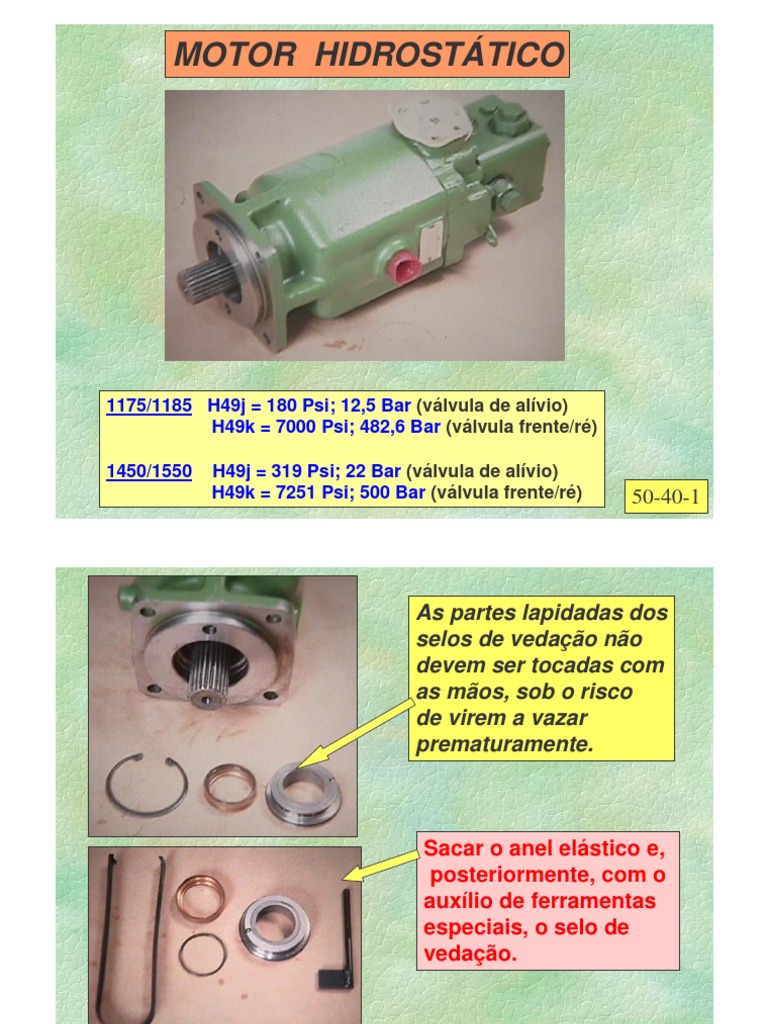

MOTOR HIDROSTÁTICO

1175/1185 H49j = 180 Psi; 12,5 Bar (válvula de alívio)

H49k = 7000 Psi; 482,6 Bar (válvula frente/ré)

1450/1550 H49j = 319 Psi; 22 Bar (válvula de alívio)

H49k = 7251 Psi; 500 Bar (válvula frente/ré) 50-40-1
As partes lapidadas dos
selos de vedação não
devem ser tocadas com
as mãos, sob o risco
de virem a vazar
prematuramente.

Sacar o anel elástico e,

posteriormente, com o
auxílio de ferramentas
especiais, o selo de
vedação.
 1 - Para
proceder a
desmontagem
o motor deve
estar limpo.

2 - Retirar o
bloco
de válvulas.

4 - Remontar na
3 - Desmembrar o
ordem inversa da
bloco de válvulas
desmontagem.
e procurar peças
Importante: Após a
danificadas,
montagem
sujeiras ou
submeter o
rebarbas.
sistema à medição
das pressões.
-Desparafusar a tampa e reti-
rá-la do motor.
-Cuidar para não cair a chapa
de vedação.

-Analisar as chapas de vedação, em

busca de riscos, batidas ou desgaste.
1 - Retirar o rolamento 2 - Soltar os
do eixo principal. dois parafusos
que prendem o
bloco de
pistões
à carcaça.

3 - Retirar o bloco de pistões e

o eixo de dentro da carcaça.
 1 - Medir a folga
entre o pistão
e a placa de
rolagem
( 0,0 a 0,20mm).

2 - Caso a folga for maior, trocar 3 - Para remontar o kit

o kit de pistões ou retrabalhar o de pistões utilizar
conjunto. dois guias centrais.

4 - Apertar
parafusos
com um
torque de
2 a 2,4 kgf
A folga
axial do
eixo é de
0,05 a 0,18mm.

Fechar o motor com os torques especificados

no Manual Técnico e remonta-lo na máquina,
aferindo as pressões especificadas pelo projeto.
Caso necessário trabalhar com calços, entre
as molas e as tampas.
Cuidado: a pressão das válvulas de alívio, frente/
ré, é de 7000 PSI (1175/1185) e 7251 PSI (1450/1550).
 Especificações
Motor Hidrostático Peso aproximado 40 kg
Parafusos fixação da tampa carcaça Torque 4,7 kgfm
Montagem do Motor Torque 11,5 kgfm
Eixo de comando Folga 0,05— 0,18 mm
Parafusos do bloco da válvula Torque 4,7 kgfm
Válvula de alívio de alta e de baixa pressão Torque 16,3— 19,7 kgfm
Tampa da válvula seletora Torque 9,2— 11,1 kgfm
Parafusos da tampa para carcaça Torque 3,8— 4,6 kgfm

50-20-2
