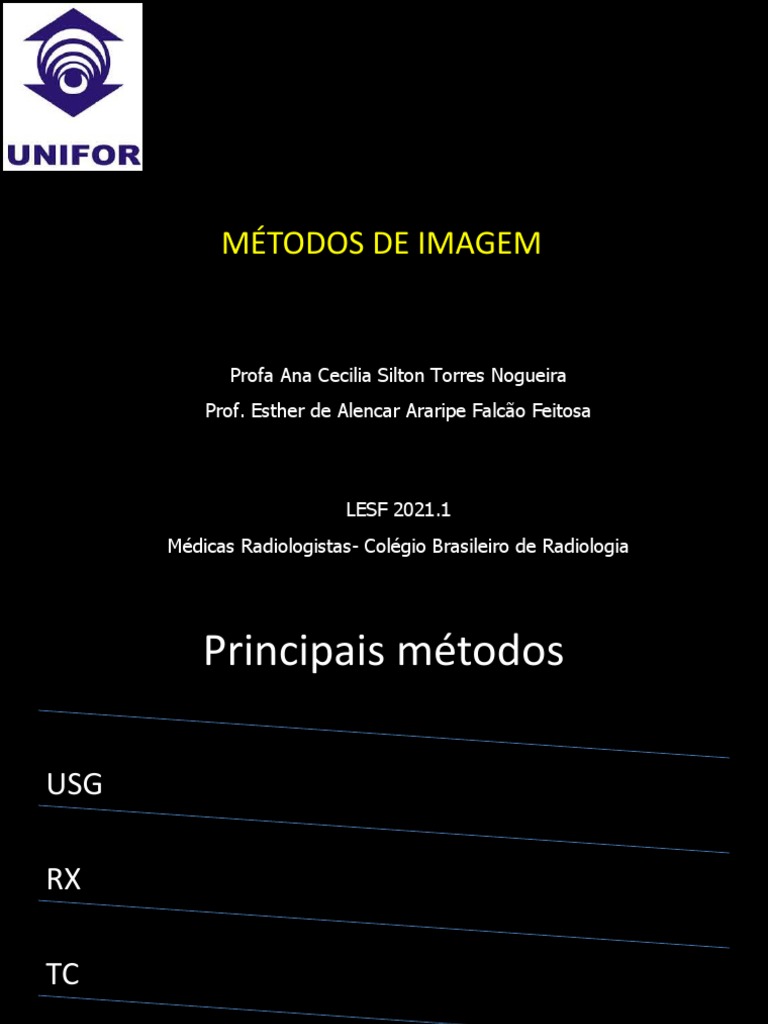

MÉTODOS DE IMAGEM

Profa Ana Cecilia Silton Torres Nogueira

Prof. Esther de Alencar Araripe Falcão Feitosa

LESF 2021.1
Médicas Radiologistas- Colégio Brasileiro de Radiologia
 Principais métodos

USG

RX

TC

RM
ULTRASSONOGRAFIA
 USG
• O Transdutor trasmite um feixe sonoro que, ao
atravessar o organismo, vai ser refletido
conforme a densidade dos tecidos. Estes ecos
são captados pelo mesmo transdutor que os
transforma em sinais elétricos.
• Um computador analisa esses sinais elétricos
e forma uma imagem.
 PLANOS

• LONGITUDINAL
• TRANSVERSAL

longitudinal transversal
 Vantagens
• Método de relativo baixo custo.
• Pequeno e portátil.
• Sem radiação.
• Excelente para avaliação de muitas estruturas: tireoide,
partes moles (pele, subcutâneo), abdome (exceto
trato gastrointestinal), orgãos ginecológicos e
obstetrícia. Algumas articulações como ombro são
bem avaliadas.
• Avaliação de fluxo sanguíneo através do estudo
Doppler e do ecocardiograma.
 Desvantagens
• OPERADOR –DEPENDENTE
• A visualização das estruturas depende do biotipo do
paciente – pacientes magros são mais fáceis de
serem avaliados.
• Não consegue avaliar o abdome distendido /
obstruído.
(o gás impede que a onda do transdutor se propague).
Não avalia adequadamente alterações ósseas,
estruturas do trato digestivo e orgãos retroperitoniais.
 USG – Densidades
Água - preto

Cálcio - branco

Órgãos Sólidos - tons de cinza

Ex: Vesícula Biliar com cálculos

F
í Vesícula biliar
g
a
d
o Cálculos

Sombra acústica posterior

USG
 RADIOGRAFIA
• Princípio físico: RADIAÇÃO
• Uma radiografia é uma imagem processada
que se forma a partir da interteração do feixe
de raio- X com a área do nosso corpo exposta
a radiação .

Sistema tela- filme

radiográfico Ampola de RX
 RAIO-X
• A Radiação X é uma forma de radiação
eletromagnética : onda eletromagnética que
pertence ao espetro de luz não visível ao olho
humano.
- frequência e curto comprimento de onda
Ampola de RX

Os fótons de Raio X são

produzidos na
desaceleração dos
elétrons incidentes ou
nas transições de elétrons
do ânodo após o choque
de elétrons incidentes.
 1895

Descoberto pelo físico alemão Wilhelm Röntgen

 Terminologia do RX
RADIOTRANSPARENTE – material que não resiste
a passagem de raio-X, não havendo dificuldade
em impressionar o filme. Ex: ar nos alvéolos,
plástico, isopor (filme preto)

RADIOPACO: material que oferece resistência ao

raio-X, não impressionando o filme. Ex: ossos,
metais (filme branco).
 Vantagens
• Baixo custo;
• Altamente disponível nos serviços.
• Excelente para avaliação de estruturas ósseas
(fraturas, dentes, articulações)
• Excelente para avaliar estruturas com gás
(Rx de tórax, Rx dos seios da face, Rx de abdome
distendido).
• Não é operador dependente.
 Desvantagens
• Danos da radiação cumulativa.
• Não avalia músculos, ligamentos, orgãos
sólidos.
• Imagem em 2D – é uma foto – não avalia
profundidade .
POR ISSO:
PEDIR SEMPRE DUAS INCIDÊNCIAS!!!
Ex: PA
Direita
Esquerda

Anterior
Posterior
Fibula
Tíbia

AP Perfil
PERNA DIREITA
 Principais Incidências do RX:
Como o Raio-X entra do Paciente
PA

AP

Perfil

Oblíqua

Outros - epônimos
Incidência Póstero-Anterior
Posicionamento do paciente: afastamento das escápulas
Incidência em decúbito lateral com raios horizontais
 MAMOGRAFIA
• Princípio físico: RADIAÇÃO
• Formação de imagens com elevada definição e
e alto contraste
• Mamografia Convencional x Mamografia
Digital
Incidência Médio- Lateral Oblíqua

QS

Q Inf

COMPRESSÃO MAMÁRIA

QE
Incidência Crânio-Caudal

Q Int
Nódulo no QII da mama Esq
Obrigada
