[OFFICIAL]

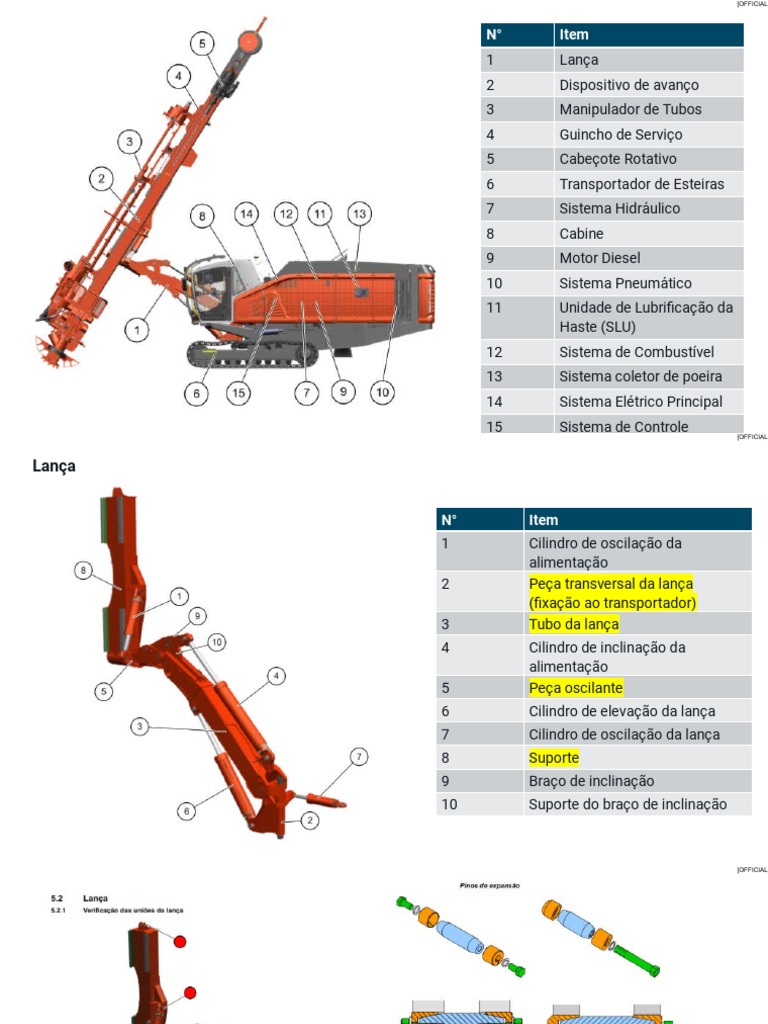

N° Item
1 Lança
2 Dispositivo de avanço
3 Manipulador de Tubos
4 Guincho de Serviço
5 Cabeçote Rotativo
6 Transportador de Esteiras
7 Sistema Hidráulico
8 Cabine
9 Motor Diesel
10 Sistema Pneumático
11 Unidade de Lubrificação da
Haste (SLU)
12 Sistema de Combustível
13 Sistema coletor de poeira
14 Sistema Elétrico Principal
15 Sistema de Controle
 [OFFICIAL]

Lança

N° Item
1 Cilindro de oscilação da
alimentação
2 Peça transversal da lança
(fixação ao transportador)
3 Tubo da lança
4 Cilindro de inclinação da
alimentação
5 Peça oscilante
6 Cilindro de elevação da lança
7 Cilindro de oscilação da lança
8 Suporte
9 Braço de inclinação
10 Suporte do braço de inclinação
 [OFFICIAL]

Verifique o aperto dos parafusos do pino de

expansão dos cilindros.
Os torques de aperto devem ser M20: 290 Nm e M16:
150 Nm.
 [OFFICIAL]

Verifique a fixação da lança ao transportador;2.

Verifique o estado dos pinos de montagem;
Inpecionar costuras de soldagem;
Verifique a fixação dos trincos;
Verificando as soldagens da lança e do suporte;
Verifique o estado das soldagens da lança, suporte e
das peças basculantes, prestando atenção especial Meça a folga entre a viga e as peças
às rachaduras. deslizantes da lança;
Folga max de 3 mm
 [OFFICIAL]

Lubrificação semanal da lança

Lubrifique os pontos de aplicação de graxa da lança.
Consulte as instruções diárias de lubrificação no Manual
do Operador.
 [OFFICIAL]

Dispositivo de avanço
N° Item
1 Cabeçote de sucção móvel
2 Guia dos tubos
3 Metade da corrente de
avanço
4 Rolo de mangueira
5 Espigão
6 Mandíbulas de retenção da
plataforma basculante
7 Mandíbulas oscilantes da
plataforma basculante
8 Viga do dispositivo de avanço
9 Cabeçote rotativo
10 Motor de alimentação
11 Abridor de brocas (opcional)
 [OFFICIAL]

Verificação do estado da corrente de avanço;

Meça o alongamento da corrente (3% de
comprimento, o comprimento total de uma peça
de corrente de 20 elos é de 1.046,5 mm.)
[OFFICIAL]
 [OFFICIAL]

ação do estado da corrente de avanço;

o alongamento da corrente (3% de comprimento, o
imento total de uma peça de corrente de 20 elos é de 1.046,5
 [OFFICIAL]

Verificação do aperto da corrente de avanço;

Verificação da fixação do motor de avanço;
Verificação da condição das rodas dentadas;
Verificação dos pinos e seus bloqueios;
Verificando as folgas dos carros (Folgas orifícios ovais do carro de 2
a 3mm); Ajuste caso contrario...
 [OFFICIAL]

Cabeçote rotativo hidráulico HTHR6 Cabeçote rotativo hidráulico MRH6

N° Item N° Item

1 Suporte da mangueira 1 Fuso flutuante

2 Placa de identificação 2 Adaptador do fuso

3 Cabeçote de descarga 3 Tampa dianteira

4 Fuso flutuante 4 Unidade de pré-carga do rolamento principal

5 Motor de rotação 5 Caixa de transmissão

6 Caixa de engrenagem planetária 6 Informações de identificação

7 Carro traseiro 7 Motores de rotação

8 Carretel 8 Entrada de ar

9 Carro frontal 9 Tampa traseira

[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
 [OFFICIAL]

Verifique as folgas do carro do cabeçote rotativo;

Verificação da folga da roda dentada da mangueira do carretel;
 [OFFICIAL]

Manipulador de tubos

N° Item
1 Motor de rotação
2 Carcaça superior
3 Mandíbula superior
4 Parapeito de segurança
5 Mandíbula inferior
6 Carcaça inferior
7 Chapa divisória
 [OFFICIAL]

Verificação dos pinos e cavilhas do manipulador de tubos;

Verificação do estado e fixação do manipulador de tubos;
Verificação das mandíbulas do manipulador de tubos;
Verificação da fixação e do estado das mandíbulas da plataforma basculante;
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
[OFFICIAL]
 [OFFICIAL]

Guincho de serviço (opcional)

N° Item
1 Motor hidráulico e tambor
2 Cabo de aço
3 Gancho da ferramenta de
elevação

Transportador de esteiras
N° Item
1 Esteiras
2 Roldana dianteira
3 Guia
4 Cilindro de oscilação
5 Rolo das esteiras
6 Transmissão final
[OFFICIAL]
Conjunto de potência
N° Item
1 Silencioso
2 Intercooler
3 Tanque de expansão do líquido
refrigerante
4 Filtro de ar do compressor
5 Filtro de combustível (principal)
6 Filtro de combustível (secundário)
7 Módulo de controle do motor
8 Motor de partida (2 peças)
9 Filtro de óleo
10 Compressor
11 Filtro de ar do motor a diesel
12 Resfriador
 [OFFICIAL]

Cabine Sistema de lubrificação do martelo DTH

N° Item

1 Painel do descanso de braço

esquerdo
2 Painel do descanso de braço
direito
N° Item
3 Painel de controle auxiliar
1 Interruptor de nível
4 Visor do sistema de controle
2 Bomba
5 Painel da chave de contato
3 Tampa de enchimento (respirador)
6 Pedais
4 Tanque
7 Armazenamento do controlador de
rádio
 [OFFICIAL]

Sistema hidráulico
N° Item

1 Receptor de óleo hidráulico

2 Respirador

3 Filtro de retorno

4 Termostato

5 Coletor do tanque

6 Arrefecedor de óleo do compressor

7 Arrefecedor de óleo hidráulico

8 Arrefecedor do motor

9 Válvulas de controle do ventilador do arrefecedor

10 Bombas de pistão

11 Bombas de engrenagem

12 Filtros de pressão

13 Conjunto da válvula principal

14 Bloco de válvulas de manuseio de

tubos
15 Bloco de válvulas de compensação de avanço

16 Bloco de válvulas do coletor de poeira

17 Unidade de lubrificação do martelo (SLU)

 [OFFICIAL]

Sistema pneumático
N° Item

342 Arrefecedor de óleo do compressor

602 Filtro de ar do compressor

604 Receptor de ar

605 Válvula de entrada

606 Respirador - separador de névoa de óleo

607 Compressor

608 Válvula de descarga

609 Válvula redutora de pressão

610 Distribuidor de ar

611 Conector de purga de ar

612 Coletor de lubrificação do compressor

613 Coletor de poeira

614 Válvulas de purga

615 Separador de água

620 Unidade de lubrificação de roscas (opcional)

 [OFFICIAL]

Sistema de combustível Sistema Coletor de pó

N° Item

1 Válvulas de jato de ar

2 Tubo de saída de ar

3 Tampa (impulsor)

4 Coletor de poeira

5 Escotilha de manutenção (filtros)

N° Item
6 Borracha de proteção do coletor de poeira
1 Tanque
7 Borracha de proteção do pré-purificador de ar
2 Tampa de enchimento
8 Separador grosso

9 Mangueira de sucção

10 Cabeçote de sucção móvel

 [OFFICIAL]

Sistema de injeção de água (opcional)

N° Item

1 Tanque de água com trocador de calor

2 Bloco de válvula de água

3 Bomba de água

4 Conjunto de abastecimento de água e enchimento de água

5 Circulação de água e válvulas de injeção de água P43

Abastecimento de pressão hidráulica
 [OFFICIAL]

Componentes Principais Amostragem do conjunto do ciclone

N° Item

1 Entrada

2 Válvula da faca superior

3 Válvula da faca inferior

N° Item
4 Calha de água
1 Rolo de mangueira
5 Escape do ciclone
2 Cabeçote rotativo
6 Caracol
3 Painel de controle
7 Caixa basculante
4 Braço de suporte
8 Dobradiça do divisor
5 Amostragem do conjunto do ciclone
9 Divisor de cone
 [OFFICIAL]

Sistema elétrico principal

N° Item

1 Quadro elétrico principal (MP)

2 Baterias e chaves principais

3 Caixa de junção do suporte traseiro (RCJB)

4 Caixa de junção do suporte dianteiro (FCJB

5 Caixa de passagem de manipulação de tirantes (RHJB)

6 Quadro elétrico da cabine (ESG)

7 Caixas de junção do centralizador (CJB1, CJB2)

8 Caixa de junção (JB2304)

9 Caixa de junção da extensão de alimentação (FEJB) (opção TIM3D)

10 Alternador

11 Motores de partida 1 e 2
