B. A. Angelico, P. R. Scalassara, A. N.

Vargas, UTFPR, Brasil

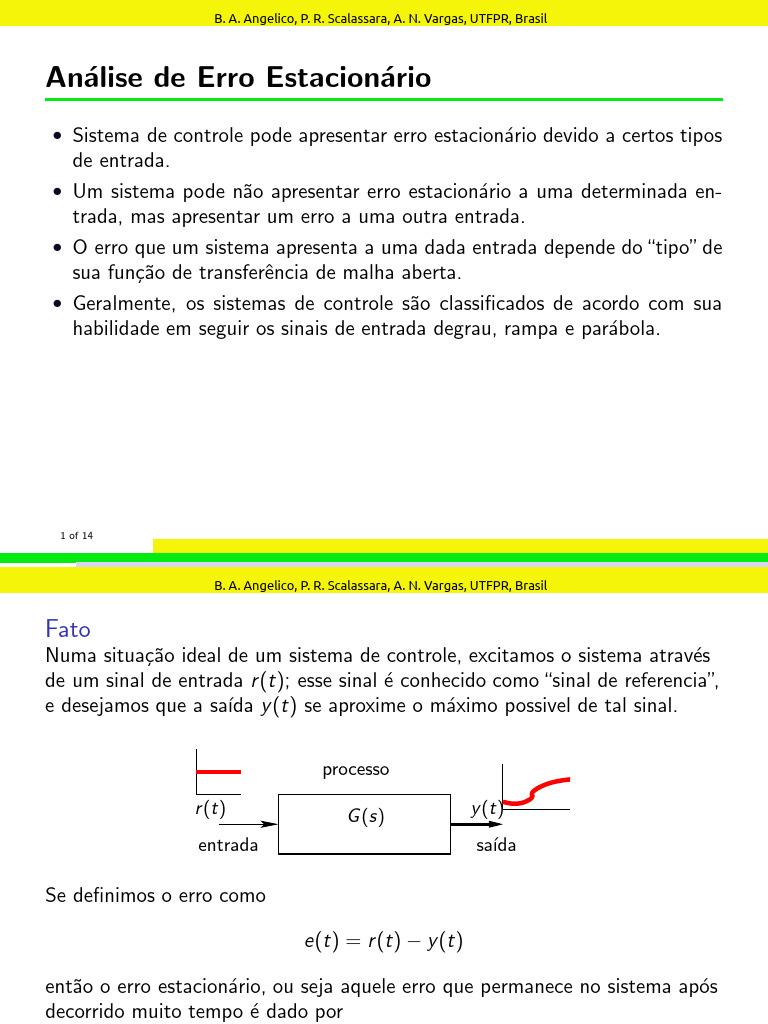

Análise de Erro Estacionário

• Sistema de controle pode apresentar erro estacionário devido a certos tipos
de entrada.
• Um sistema pode não apresentar erro estacionário a uma determinada en-
trada, mas apresentar um erro a uma outra entrada.
• O erro que um sistema apresenta a uma dada entrada depende do “tipo” de
sua função de transferência de malha aberta.
• Geralmente, os sistemas de controle são classificados de acordo com sua
habilidade em seguir os sinais de entrada degrau, rampa e parábola.

1 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Fato
Numa situação ideal de um sistema de controle, excitamos o sistema através
de um sinal de entrada r (t); esse sinal é conhecido como “sinal de referencia”,
e desejamos que a saı́da y (t) se aproxime o máximo possivel de tal sinal.

processo

r (t) G (s) y (t)

entrada saı́da

Se definimos o erro como

e(t) = r (t) − y (t)

então o erro estacionário, ou seja aquele erro que permanece no sistema após
decorrido muito tempo é dado por

ee = lim e(t) = lim sE (s) = lim s(R(s) − Y (s))

e→∞ e→0 e→0

2 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Exemplo

processo
r (t) G (s) y (t)
entrada saı́da

Suponha que G (s) = 1/(s + 5) e que aplicamos um degrau-unitário em r (t),

ou seja R(s) = 1/s. Então
1
Y (s) = G (s)R(s) =
(s + 5)s

Logo

1 1
ee = lim sE (s) = lim s(R(s) − Y (s)) = s − = 4/5
e→0 e→0 s (s + 5)s

Note que o erro estacionário ee não se anula. Será que se consideramos uma
malha fechada melhoramos tal erro?
3 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Considere o sistema com realimentação unitária abaixo com a seguinte função

de transferência de malha aberta:

K (Ta s + 1) (Tb s + 1) · · · (Tm s + 1)

G (s) =
s j (T1 s + 1) (T2 s + 1) · · · (Tp s + 1)

• G (s) tem um polo com multiplicidade j na origem.

• O sistema é tipo 0, 1, 2, . . ., se j é igual a 0, 1, 2, . . ., respectivamente.

A função de transferência de malha fechada é dada por:

Y (s) G (s)
T (s) = =
R(s) 1 + G (s)
4 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

O erro é dado por:

E (s) = R(s) − Y (s)

E (s) Y (s)
=1−
R(s) R(s)

Substituindo-se T (s), tem-se:

E (s) 1 1
= ⇒ E (s) = R(s)
R(s) 1 + G (s) 1 + G (s)

Aplicando o teorema do valor final, o erro estacionário será:

ee = lim e(t) = lim sE (s)

t→∞ s→0
sR(s)
= lim
s→0 1 + G (s)

5 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

• Entrada degrau R(s) = R/s

Defina
Kp = lim G (s)
s→0

Então
s R R
ess = lim =
s→0 1 + G (s) s 1 + Kp

1. Sistema tipo 0, i.e., j = 0, tem-se:

K (Ta s + 1) · · · (Tm s + 1) R
Kp = lim =K ⇒ ee =
s→0 (T1 s + 1) · · · (Tp s + 1) 1+K

2. Sistema tipo 1 ou maior, tem-se:

K (Ta s + 1) · · · (Tm s + 1)
Kp = lim = ∞, j ≥ 1 ⇒ ee = 0
s→0 s j (T1 s + 1) · · · (Tp s + 1)

6 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Entrada degrau

7 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

• Entrada rampa R(s) = R/s 2

Defina
Kv = lim sG (s)
s→0

Então
s R R
ess = lim =
s→0 1 + G (s) s 2 Kv
1. Sistema tipo 0, i.e., j = 0, tem-se:
sK (Ta s + 1) · · · (Tm s + 1)
Kv = lim =0 ⇒ ee = ∞
s→0 (T1 s + 1) · · · (Tp s + 1)
2. Sistema tipo 1, tem-se:
sK (Ta s + 1) · · · (Tm s + 1) R
Kv = lim j
= K , j = 1 ⇒ ee =
s→0 s (T1 s + 1) · · · (Tp s + 1) K
3. Sistema tipo 2 ou maior, tem-se:
sK (Ta s + 1) · · · (Tm s + 1)
Kv = lim = ∞, j ≥ 2 ⇒ ee = 0
s→0 s j (T1 s + 1) · · · (Tp s + 1)

8 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Um erro devido a entrada rampa significa que, após o transitório, a entrada

e a saı́da se movem na mesma velocidade, mas com uma diferença finita e
constante entre si.

9 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

• Entrada parabólica R(s) = R/s 3

Rt 2
Considere uma entrada parabólica r (t) = 2 u(t). Defina

Ka = lim s 2 G (s)
s→0

Então
s R R
ess = lim =
s→0 1 + G (s) s 3 Ka
1. Sistema tipo 0 ou tipo 1, i.e., j = 0, 1, tem-se:
s 2 K (Ta s + 1) · · · (Tm s + 1)
Ka = lim =0 ⇒ ee = ∞
s→0 s j (T1 s + 1) · · · (Tp s + 1)

2. Sistema tipo 2, tem-se:

s 2 K (Ta s + 1) · · · (Tm s + 1) R
Ka = lim = K , j = 2 ⇒ ee =
s→0 s j (T1 s + 1) · · · (Tp s + 1) K
3. Sistema tipo 3 ou maior, tem-se:
s 2 K (Ta s + 1) · · · (Tm s + 1)
Ka = lim = ∞, j ≥ 3 ⇒ ee = 0
s→0 s j (T1 s + 1) · · · (Tp s + 1)
10 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

11 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

12 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Realimentação não-estacionária
Na situação em que a realimentação é não-estacionária, então não há formula
especı́fica.
R(s) E (s) Y (s)
G (s)
+
−
H(s)

Se consideramos o erro o sinal em E (s), então E (s) = R(s) − H(s)Y (s) e

Y (s) = G (s)E (s); logo

R(s)
E (s) = R(s) − H(s)G (s)E (s) ⇒ E (s) =
1 + H(s)G (s)

Portanto
sR(s)
ee = lim sE (s) = lim
s→0 s→0 1 + H(s)G (s)
13 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Exemplo
Determine o erro estacionário do sistema da figura anterior supondo:
(a) entrada degrau-unitário
(b) entrada rampa-unitária
(c) entrada parábola amplitude 2.

1
G (s) = , H(s) = s + 1.
s +2

Solução: (a) s 1s 2
ee = lim =
s→0 1 + s+1 3
s+2
(b)
s s12
ee = lim =∞
s→0 1 + s+1
s+2
(c)
s s13
ee = lim =∞
s→0 1 + s+1
s+2
14 of 14
 B. A. Angelico, P. R. Scalassara, A. N. Vargas, UTFPR, Brasil

Dica de atividades

Dica
1. Fazer os Exercı́cios apresentados no livro K. OGATA, “Engenharia de
Controle Moderno”.

15 of 14
