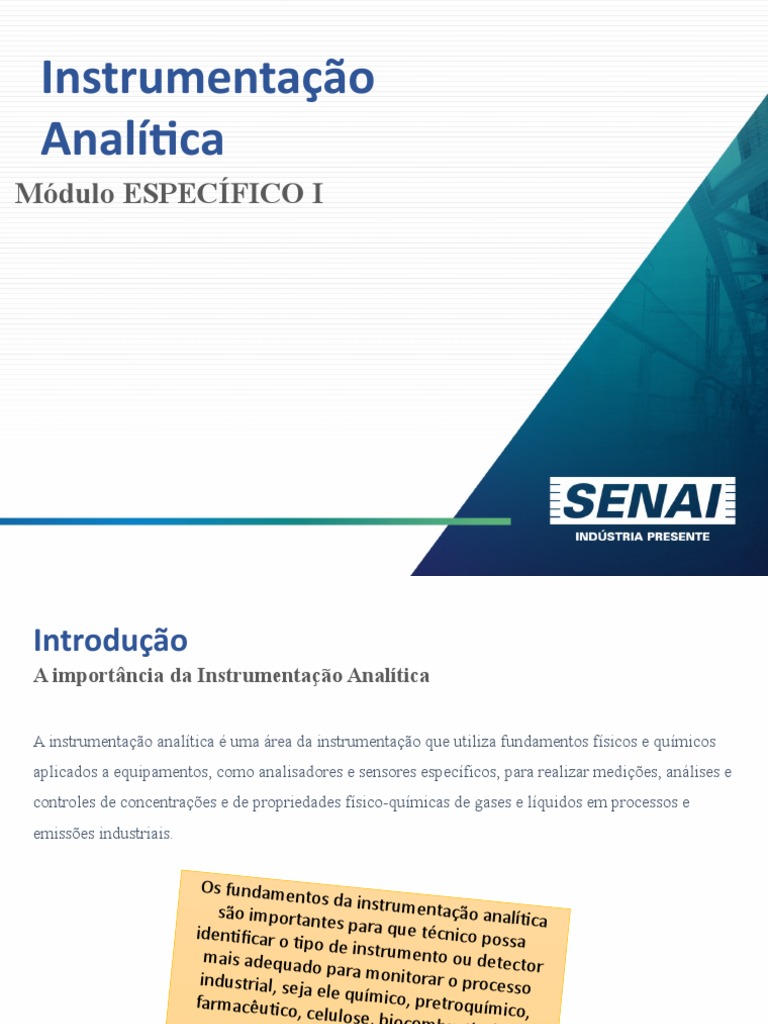

Instrumentação

Analítica
Módulo ESPECÍFICO I
Introdução
A importância da Instrumentação Analítica

A instrumentação analítica é uma área da instrumentação que utiliza fundamentos físicos e químicos
aplicados a equipamentos, como analisadores e sensores específicos, para realizar medições, análises e
controles de concentrações e de propriedades físico-químicas de gases e líquidos em processos e
emissões industriais.

Os fundamen
tos da instrum
são importan entação analí
tes para que tica
identificar o ti té cnico possa
po de instrum
mais adequa ento ou dete
do para mon ctor
industrial, se itorar o proc
ja ele químic esso
farmacêutico o , p retroquímico
, celulose, bio ,
combustível,
etc
Instrumentação Analítica
Conceitos Gerais

Análise Qualitativa: É a determinação dos componentes de uma mistura sólida, líquida ou gasosa.

Análise Quantitativa: É a determinação da quantidade de cada componente de uma amostra. É

expressa em concentração numa das seguintes unidades: (% Vol), (g/m3) , (ppm Vol), (ppb Vol).

Instrumento de análise ou analisador: Equipamento relativamente sofisticado, de operação

automática e independente, que tem a finalidade de medir uma ou mais características de uma amostra
do processo que por ele flui continuamente

Sistema de amostragem: Equipamento pouco sofisticado de operação (em geral automática) cuja
finalidade é retirar, continuamente, do processo, uma amostra, enviando-a, após preparação, ao
analisador.
Instrumentação Analítica
Conceitos Gerais

O sistema de amostragem age como

elo de ligação entre o processo e o
analisador, transformando um fluxo,
inicialmente impróprio para análise,
em uma amostra representativa e
perfeitamente mensurável.
Instrumentação Analítica
Analisador

Ao contrário de muitos instrumentos, os analisadores de processo requerem manutenção e calibração

frequentes, pois o elemento de medição são sensíveis e como quase que em sua maioria estão contato
direto com o processo consequentemente quanto mais severo e agressivo forem as características do
processo maior será a necessidade de acompanhamento.

Muitas das vezes os problema com os analisadores começam muito antes de entrarem em operação
porque muitas das vezes um pequeno desvio na instalação pode tornar o instrumento totalmente
inoperante.

Os analisadores são usados ​para muitas aplicações: qualidade do produto, dosagem de produtos
químicos, monitoramento regulatório, etc., então talvez não seja muito difícil imaginar as implicações
de não manter o analisador.
Instrumentação Analítica
Sistema Analítico de Processo
Instrumentação Analítica
Sistema Analítico de Processo

O sistema analítico de processo é composto por um equipamento ou conjunto de equipamentos que

possibilitam a medição de uma variável analítica.
O analisador deve fornecer dados de maneira a:
 Manter a segurança de homens e equipamentos;
 Otimizar a eficiência de equipamentos;
 Melhorar/manter a qualidade de produtos fabricados;
 Monitorar as condições ambientais em um meio;
 Otimizar a manipulação e o tratamento de efluentes industriais.

O sistema de amostragem é constituído por um conjunto de equipamentos de funcionamento

automático que visam ao fornecimento contínuo da amostra a ser analisada em condições físicas e
químicas compatíveis com sensor dos instrumentos analíticos sem que a mesma perca suas
características.
Instrumentação Analítica
Sistema Analítico de Processo

O sistema analítico de processo é composto por um equipamento ou conjunto de equipamentos que

possibilitam a medição de uma variável analítica.

Sistema de Amostragem: O sistema de amostragem é constituído por um conjunto de equipamentos

de funcionamento automático que visam ao fornecimento contínuo da amostra a ser analisada em
condições físicas e químicas compatíveis com sensor dos instrumentos analíticos sem que a mesma
perca suas características. Deve fornecer amostras desempenhando as seguintes funções:
 Captação da amostra;
 Transporte da amostra;
 Condicionamento da amostra;
 Descarte/ reprocesso da amostra;
 Admissão de padrões;
 Coleta de amostra para comparação;
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os equipamentos do sistema de amostragem são compostos, em sua maioria, por dispositivos

mecânicos e eletromecânicos. Esses equipamentos apresentam uma construção mais simples que a de
outros instrumentos utilizados em malhas de controle.

Denominação Função Comentários

Existem vários tipos. Os

Retirar mais utilizados são:
amostra
Sonda sonda simples, sonda
do
processo com filtro e sonda
refrigerada
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

https://www.dicasdeinstrumentacao.com/
medicao-controle-ph-em-controle-de-processos/

Denominação Função Comentários

Possibilitar o contato Existem três tipos: câmara

de amostras líquidas de imersão, câmara de
Câmara
com eletrodos de pH, operação em linha e câmara
condutivímetro, etc de inserção
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

https://ianalitica.com.br/sistemas-de-amostragem/

http://analisadoresindustriais.blogspot.com/2013/0
2/sistemas-de-condicionamento-da-amostra
.html

Denominação Função Comentários

Tubulação de Transportar a amostra Empregam-se com mais

ao longo do sistema de frequência tubos de aço
amostragem
amostragem inoxidável de ½" e ¼"
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Existem dois tipos de filtro:

com elementos porosos e
Retirar da amostra
fibrosos para eliminação de
Filtro partículas sólidas ou partículas e à base de
substâncias prejudiciais
ao sistema analítico substância química para
retenção de agentes
corrosivos
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

A mais utilizada é a
Possibilitar a sucção da
Bomba amostra contida no membrana. Existem outros
tipos: a de pistão, com jato
processo de água (ejetor) ..
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Os mais utilizados são: a

Desumidificado Diminuir a quantidade geladeira de gás, o
de vapor de água
r condensador e o secador
contida na amostra com sílica gel.
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Transformar amostra
Vaporizador liquefeita em amostra
gasosa
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Proteger o sistema de
amostragem
Borbulhador
contra elevação
abrupta da pressão
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Denominação Função Comentários

Acumular o condensado de
água que se forma em um Pode ser
Pote de
ponto do sistema de automático ou
condensado
amostragem para posterior manual
drenagem
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Possibilitar o controle
Válvula auto-
da pressão da amostra
reguladora de
impulso interno no sistema de
mostragem
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Permitir a passagem do
Válvula uni sistema de
direcional amostragem em um só
sentido
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Permitir o
Válvula chaveamento de fluxo As mais frequentemente
utilizadas são as de 3 e 4
multivias no sistema de
amostragem vias
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Permitir o
Válvula chaveamento ou
bloqueio do fluxo no
solenóide
sistema de
amostragem
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Possibilitar o controle Pode ser fixo ou com ajuste

Rotâmetro de vazão do sistema de
de vazão incorporado.
amostragem
Instrumentação Analítica
Equipamentos do Sistema de Amostragem

Os

Denominação Função Comentários

Retirar condensado de Pode ser automático ou

Dreno potes, filtros
manual
desumidificador, etc
Instrumentação Analítica
Desempenho do Sistema Analítico

Precisão dos resultados

• Projeto (Calibração)
• Manutenção
Continuidade do Funcionamento
• Manutenção
• Partes Sobressalentes
Tipos de Analisadores (exemplos): Análise de gases
• Condutibilidade Térmica (H2, CO2, N2, ...)
• Absorção de Radiação Infravermelha (CO2, CO, CnHm, umidade, ...)
• Paramagnetismo (O2)
• Galvânico - Célula de Zircônia (O2)
• Cromatografia (H2, N2, CO2, CO, CnHm, ...)
• Quimioluminescência (NOx , NO , NO2 , NH3 )
OBRIGADO
