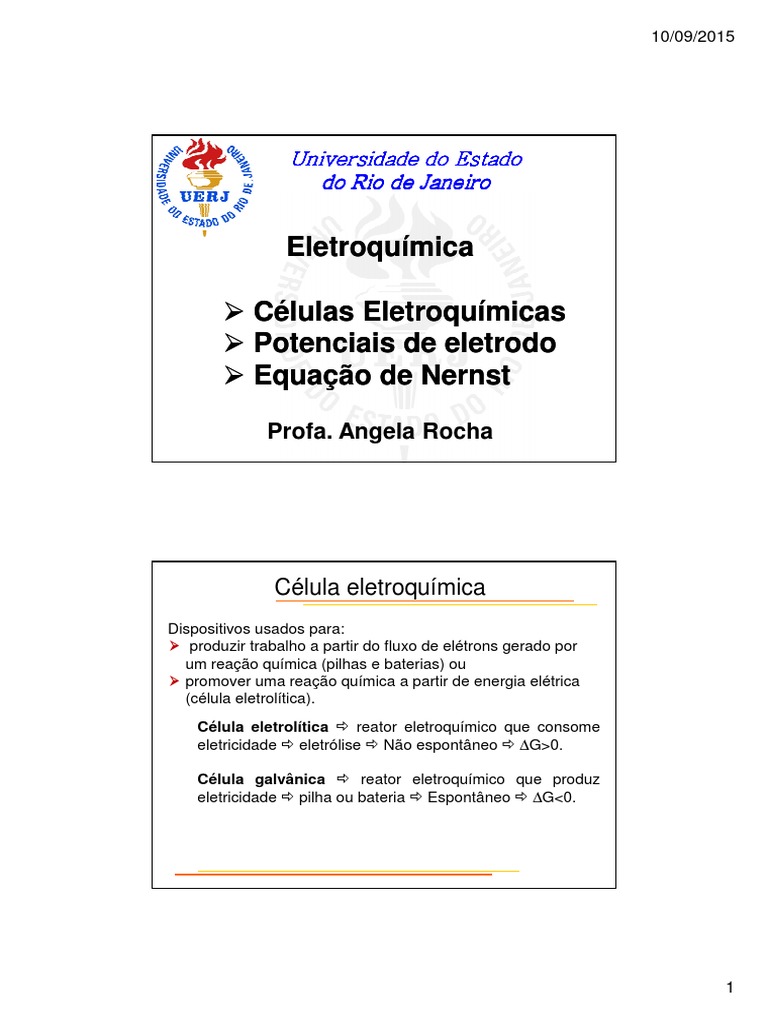

Universidade do Estado
do Rio de Janeiro
Eletroquímica
Células Eletroquímicas
Potenciais de eletrodo
Equação de Nernst
Célula eletroquímica
Dispositivos usados para:
produzir trabalho a partir do fluxo de elétrons gerado por
um reação química (pilhas e baterias) ou
promover uma reação química a partir de energia elétrica
(célula eletrolítica).
Célula eletrolítica reator eletroquímico que consome
eletricidade eletrólise Não espontâneo ∆G>0.
1
10/09/2015
Célula eletroquímica
Célula eletroquímica
2
10/09/2015
Célula eletroquímica
Ponte
salina
Definições
Meias-Reações:
3
10/09/2015
Definições
Tipos de eletrodos:
Definições
1. Metal / íon do metal
Cátion do metal se desprende/deposita na superfície
do eletrodo à medida que a reação avança.
Notação: M(s)M+(aq)
Par redox: M+/M
Meia-reação:M+(aq) + e- → M(s)
4
10/09/2015
Definições
2. Metal / sal insolúvel
O ânion do sal se desprende/deposita na superfície
do eletrodo à medida que a reação avança.
Notação: M(s)MX(s) X-(aq)
Par redox: MX/M,X-
Meia-reação:MX(s) + e- → M(s)+X-(aq)
Definições
3. Eletrodo a gás
Um gás é consumido/formado na superfície de um
eletrodo inerte (em geral Pt) à medida que a reação avança.
Notação: Pt(s)X2(g)X+(aq)
Par redox: X+/X2
Meia-reação: X+(aq) + e- → 1/2X2(g)
Notação: Pt(s)X2(g)X-(aq)
Par redox: X2/X-
Meia-reação: 1/2X2(g) + e- → X-(aq)
5
10/09/2015
Definições
4. Eletrodo redox
Um íon de metal é oxidado/reduzido na superfície de um
eletrodo inerte (em geral Pt), à medida que a reação avança.
Notação: Pt(s)M+(aq), M2+(aq)
Par redox: M2+/ M+
Meia-reação: M2+(aq) + e- → M+(aq)
Definições
Alguns tipos de pilha:
Dois eletrodos diferentes num mesmo eletrólito (mais
simples).
Dois eletrodos diferentes em eletrólitos diferentes.
Pilha de concentração no eletrólito – compartimentos
eletródicos idênticos, exceto a concentração do eletrólito.
Pilha de concentração nos eletrodos – são os eletrodos
que têm concentrações diferentes, por serem eletrodos a
gás operando a pressões diferentes ou amálgamas com
diferentes concentrações.
6
10/09/2015
Células Eletroquímicas
Duas semicélulas combinadas = 1 célula eletroquímica
ANODO:
• pilha: fornece elétrons , sinal negativo
• eletrólise : recebe elétrons dos ânions do
eletrólito e tem sinal positivo.
CATODO:
• pilha: recebe elétrons e tem sinal positivo
• eletrólise: fornece elétrons aos cátions do
eletrólito e tem sinal negativo.
Células Eletroquímicas
ÂNODO : tanto na pilha como na eletrólise é
o local onde ocorre oxidação.
7
10/09/2015
Meias- reações
Junção líquida: ¦ ou ⋮
Ponte salina: ¦ ¦ ou | |
8
10/09/2015
Diagramas de células
ZnSO4(aq) ⋮ CuSO4(aq)
Zn(s) Cu(s)
ZnSO4(aq) CuSO
Zn(s) Cu(s)
4(aq)
9
10/09/2015
Zn(s)|ZnSO4(aq)||AgNO3(aq)|Ag(s)
Cd(s)|CdCl2(aq)||HNO3(aq)|H2(g)|Pt(s)
Pt(s)|K3[Fe(CN)6](aq),K4[Fe(CN)6](aq)||CrCl3(aq)|Cr(s)
Pt(s)|Cl2(g)|HCl(aq)||K2CrO4(aq)|Ag2CrO4(s)|Ag(s)
Cu(s)|Cu2+(aq)||Mn2+(aq), H+(aq)|MnO2(s)|Pt(s)
10
10/09/2015
11
10/09/2015
O potencial da pilha
Uma pilha na qual a reação global não tenha atingido o
equilíbrio químico pode efetuar trabalho elétrico à
medida que a reação avança e impele os elétrons
através do circuito externo.
O potencial da pilha
Esta diferença de potencial é o potencial da pilha, E,
medida em volts (V).
O trabalho elétrico Wel devido ao fluxo de elétrons é
proporcional ao potencial da pilha.
12
10/09/2015
O potencial da pilha
O potencial da pilha
13
10/09/2015
Tratamento termodinâmico
aA + bB ↔ cC + dD
dG = ∑ µ dn = ∑ (ν
J
J J
J
J µJ )dξ
Tratamento termodinâmico
14
10/09/2015
O potencial da pilha
Admitindo que a reação avance dξ mols numa certa
composição com n elétrons sendo transferidos pela reação
redox tem-se:
ξ elétrons fluindo pelo circuito externo
n dξ
-eNA é a carga por mol de elétrons
ξ ) é a carga que flui na reação
-(eNA)(n dξ
-(eNA)(n dξξ )E é o trabalho elétrico realizado pelo fluxo
de carga.
Definindo a constante de Faraday: F = eNA
Espontaneidade e Equilíbrio
∆G ≤ −nFE
No estado padrão:
∆G o ≤ −nFE o
Logo:
Reação Espontânea ∆G < 0 E>0
Reação Não Espontânea ∆G > 0 E<0
Equilíbrio ∆G = 0 E=0
15
10/09/2015
Espontaneidade e Equilíbrio
Conhecendo-se a energia
de Gibbs da reação numa
composição é possível
calcular a fem da pilha
nesta composição.
Longe do equilíbrio a
reação tem forte
tendência a impelir
elétrons através do
circuito.
Atividade
O potencial químico é dado por:
∂G
µ i =
∂n
i T , p , n j
µ i = µ io + RT ln( ai )
16
10/09/2015
Atividade
Eletrodo Padrão
ai = 1 ⇒ Estado padrão
Exemplos:
17
10/09/2015
∆G = ∆G o + RT ln Q
Q= ∏ aν
J
J
J
Q é o quociente reacional.
No equilíbrio Q = K e ∆G = 0, portanto:
0 = ∆G o + RT ln K
∏a
ν prod
prod
K=
∏a
ν reag
reag
18
10/09/2015
∆G o = − RT ln K
∆G o
⇒ ln K = −
RT
Equação de Nernst
Assim, no equilíbrio:
∆G = −nFE
No estado padrão:
∆G o = −nFE o
Então: ∆G = ∆G o + RT ln Q
nFE = nFE o − RT ln Q
RT
E = Eo − ln Q Eq. de Nernst
nF
19
10/09/2015
Equação de Nernst
Equação de Nernst
RT 1 RT
E = Eo − ln = E o + ln a+
zF a+ zF
4) Eletrodo metálico em equilíbrio com seu íon negativo:
X + ze– ⇔ Xz-
RT
E = Eo − ln a−
zF
Obs.: Nernst deduziu essas eqs. de forma diferente
20
10/09/2015
a 2+
∆G = ∆G o + RT ln Zn
a 2+
Cu
T, P ctes
RT aZn 2+
ε =εo − ln
2 F aCu 2+
ZnSO4(aq) CuSO
Zn(s) Cu(s)
4(aq)
Eletrólise
ELETRÓLISE de soluções aquosas.
Ex.: NaCl(aq.)
H2O ⇔ H+ + OH -
NaCl Na+ + Cl -
Competição :
Pólo negativo: H+ versus Na+
Pólo positivo: OH- versus Cl-
Quem vence a competição?
R.: O cátion de redução mais fácil e o ânion de oxidação
mais fácil.
Como saber qual é mais fácil?
21
10/09/2015
Potenciais padrões
De acordo com a tabela de potenciais de redução,
em condições padrões (quanto mais positivo,
mais espontânea a redução):
Quanto maior o Eo de redução mais fácil de se
reduzir a espécie.
22
10/09/2015
Potenciais padrões
Já no ânodo (pólo positivo), o OH- ganha a
disputa: EoOH- = -0,40 V e EoCl- = - 1,36 V
(potenciais de oxidação).
O2 + 2H2O +4e- → 4OH- Eo = +0,40 V
Cl2 + 2e- → 2Cl- Eo = +1,36 V
Potenciais padrões
Assim, temos:
Para uma solução de NaCl(aq.) 1M a 25oC e 1 atm.
O H+ vence a disputa.
O OH- vence a disputa.
Reação global:
H+ + OH- ⇔ ½ H2(g) + ¼ O2(g)+ ½ H2O E = -0,4 V
23
10/09/2015
Potenciais padrões
Eo = EoCu2+ - EoZn2+
Potenciais padrões
24
10/09/2015
Série eletroquímica
Uma aplicação imediata dos potenciais padrões consiste na
previsão do poder redutor de diferentes eletrodos.
Para pares redox Red1/Ox1 e Red2/Ox2 que constituem a pilha:
Red1/Ox1 Red2/Ox2, a reação é espontânea se E0 > 0.
Como E0 = E0 (Red2/Ox2) - E0 (Red1/Ox1), esta condição só é
satisfeita se E0 (Red2/Ox2) > E0 (Red1/Ox1), .
Conclusão: o par redox de menor potencial reduz o de maior
potencial.
A série eletroquímica é construída levando-se em conta esta
observação de um “metal” reduzir qualquer outro acima na série.
25
10/09/2015
H2(g) H+(aq)
Pt(s)
φ Ho + , H = φ EPH
o
=0
2
Eo = 0
⇒ p ( H 2 ) = 1 atm , a ( H + ) = 1
Em qualquer temperatura.
Medida da fem
O potencial da célula (soma dos potenciais das
duas semicélulas) depende da corrente do circuito.
Seu valor limite quando a corrente tende a zero é
chamada de força eletromotriz (fem).
26
10/09/2015
Medida da fem
Medida da fem
O potencial E0 de um par redox é obtido pela
montagem de uma pilha com o eletrodo de hidrogênio à
esquerda.
27
10/09/2015
E 0 = EZn
0
/ Zn 2+
− E H0 /H+
2
⇒ E 0 = EZn
0
/ Zn 2+
Medida da fem
28
10/09/2015
∆G = −nFE
Em um processo espontâneo a variação de energia
de Gibbs é negativa e, portanto, a fem é positiva. À
medida em que o sistema se aproxima do equilíbrio,
∆G tende a zero e a fem também.
∂(∆G )
∆S = −
∂T P
∂E
∆S = nF
∂T P
∂(∆G )
∆H = ∆G − T
∂T P
∂E
∆H = −nFE + nFT
∂T P
29
10/09/2015
Células de Concentração
Combinando 2 semicélulas de mesma natureza
para formar uma célula eletroquímica, uma fem surgirá
se houver uma diferença de atividade nessas
semicélulas.
E = Eo −
RT
nF
ln Q Q= ∏aJ
νJ
J
Células de Concentração
Para eletrodos idênticos em soluções de atividades
diferentes:
Equação de Nernst:
ln (a+ )1
RT
ln (a + )2
RT
ε 1 = ε Ag
o
+ + ε 2 = ε Ag
o
+ +
F F
ε cel = ε 2 − ε 1
RT (a+ )2
ε cel = ln
F (a+ )1
30
10/09/2015
Células de Concentração
RT (a+ )2
ε cel = ln
F (a+ )1
Se (a+)2> (a+)1 ⇒ ε > 0
31
10/09/2015
Sendo n = 1:
0 −1
nFE 9 , 6485 x10 4 C mol x 0 ,32 V
ln K = =
RT 8 ,314 J K −1 mol −1
x 298 K
9 , 6485 x10 4 C mol −1 x 0 , 32 V
8 , 314 J K −1 mol −1 x 298 K
⇒ K =e ⇒ K = 1, 2 x10 6
Cálculo da solubilidade
Ex. 2: Calcule a constante de solubilidade e a
solubilidade do AgCl a partir dos dados de potencial
de pilha a 298 K.
Dados: E0(AgCl/Ag)=+0,22 V
E0(Ag+/Ag)=+0,80 V
F = 9,6485 x 104 C mol-1
32
10/09/2015
Cálculo da solubilidade
A constante de solubilidade é dada por:
nFE 0 9 , 6485 x10 4 C mol − 1 x ( − 0 , 58 V )
RT 8 , 314 J K −1 mol −1 x 298 K
K = e =e
⇒ K = 1, 6 x10 −10
