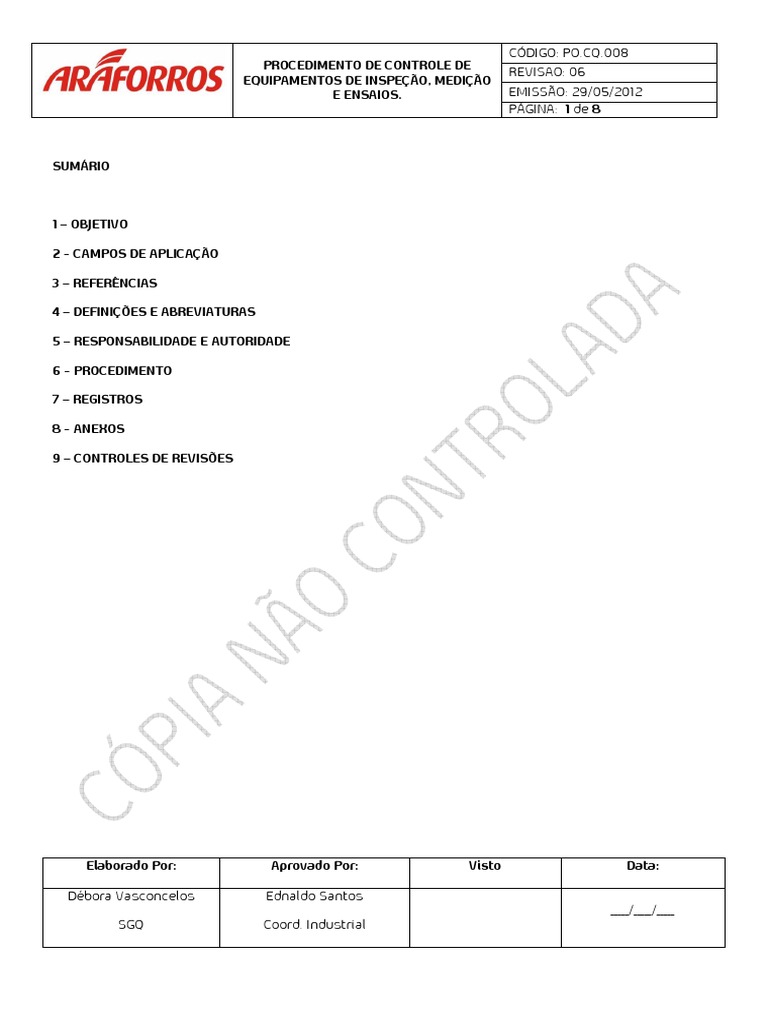

CÓDIGO: PO.CQ.

008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 1 de 8

SUMÁRIO

1 – OBJETIVO

2 - CAMPOS DE APLICAÇÃO

3 – REFERÊNCIAS

4 – DEFINIÇÕES E ABREVIATURAS

5 – RESPONSABILIDADE E AUTORIDADE

6 - PROCEDIMENTO
7 – REGISTROS

8 - ANEXOS

9 – CONTROLES DE REVISÕES

Elaborado Por: Aprovado Por: Visto Data:

Débora Vasconcelos Ednaldo Santos

_____/_____/_____
SGQ Coord. Industrial
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 2 de 8
1 – OBJETIVO

Este procedimento tem como objetivo definir a sistemática para controle dos equipamentos de
medição, monitoramento e ensaios.

2 – CAMPOS DE APLICAÇÃO
Este procedimento aplica-se aos Equipamentos de Medição que estão em uso na Araforros,
para verificação das características dos produtos e dos parâmetros dos processos.

3 – REFERÊNCIAS

− MSGQ.SQ.001 - Manual do Sistema de Gestão da Qualidade

− NBR ISO 9001:2008 – Requisito 7.6 – Controle de equipamento de monitoramento e medição

− NBR ISO 9001:2008 – Requisito 8.2 – Monitoramento e medição de produto

− PG.SQ.001 - Procedimento de Controle de Documento e Registros;

− PG.SQ.002 – Controle de Produto não conforme.

4 – DEFINIÇÕES E ABREVIATURAS

• Tp : Tolerâncias Admissíveis no Processo ;

• Erro: Erro Máximo ;
• IM ou Ue: Incerteza de Medição ;
• Ut: Incerteza total;
• V.V.C: Valor Verdadeiro Convencional do Padrão;
• V.I: Valor Indicado no Instrumento sob calibração, valor médio de 3 medições;
• I.T.M : Incerteza Total de Medição.
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 3 de 8
5. RESPONSABILIDADE E AUTORIDADE
ATIVIDADES DESENVOLVIDAS FUNÇÕES

- Identificar a necessidade de instrumento de medição.

- Solicitar compra de instrumento de medição.

- Incluir o instrumento no Cadastro geral de Instrumento de medição –

FOR.CQ.022

- Enviar instrumentos para calibração

Encarregado de Controle da
- Identificar instrumentos de calibração Qualidade

- Definir frequência de calibração dos instrumentos de calibração

- Realizar validação da calibração

- Registrar dados nas planilhas de cadastro geral de instrumentos de

medição, Prazo de calibração de instrumentos e validação da calibração.
- Realizar inspeção dos instrumentos de medição.

6 – PROCEDIMENTO

6.1 - Identificação do equipamento

Todo equipamento de medição e monitoramento deve ter uma identificação única que é fixada,
preferencialmente no corpo do equipamento, com o número e código do instrumento, que serve para
localizar os dados do equipamento, tais como: o nome do equipamento, a data da última calibração e
próxima.

6.2 - Processo de Calibração

6.2.1 - Controle do equipamento calibrado
O controle dos equipamentos de medição e monitoramento, é feito através do cadastro geral
de instrumentos de medição – FOR.CQ.022 incluindo as informações de cada equipamento como
especificações, data de calibração, frequência individual e prazos de calibração.
Os prazos de calibração podem ser acompanhados através do formulário Prazo de calibração
de instrumentos – FOR.CQ.007.
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 4 de 8
6.2.2 - Frequência de Calibração
A frequência de calibração é definida pelo Encarregado do Controle da Qualidade, sendo
analisados os critérios:
- Indicação do fornecedor/ fabricante do equipamento;
- Frequência de uso;
- Resultados obtidos na calibração anterior;
- Tempo de uso do equipamento.
As frequências da calibração de cada equipamento estão registradas no cadastro geral de
instrumentos de medição – FOR.CQ.022

6.2.3 - Calibração e manutenção de equipamentos na empresa

A área de Controle de Qualidade deve manter sob seus cuidados equipamentos calibrados ou
definir o responsável pelo equipamento, quando aplicável.
O serviço de calibração é executado por fornecedores qualificados externos que possuam
Acreditação do INMETRO ou pertencente à RBC – Rede Brasileira de Calibração.
Quando for necessário realizar calibração de instrumentos, no ato da solicitação de orçamento
ao fornecedor deverá ser informado as faixas de medições do processo e quando aplicável, informar
resolução do equipamento.

6.2.4 - Certificados de Calibração

Sempre que o equipamento for enviado para calibração em um laboratório externo, deve-se
exigir que no certificado de calibração contenha os seguintes dados:
• Identificação do(s) padrão (ões) utilizado (s) na calibração;
• Identificação da Rede Brasileira de Calibração (caso seja da rede) ou INMETRO;
• Validação (assinatura do profissional responsável);
• Incertezas e erros de medição.
Deverão ser solicitados os certificados dos padrões utilizados.

6.2.4.1 - Validação dos certificados de calibração

a) Identificação do equipamento
- Deverão ser verificados no certificado: o objeto, o código de identificação da Araforros
(ex: PAQ - 002), modelo e número de série, quando houver.
- Verificar as informações do certificado versus equipamento quanto à Faixa de indicação e
resolução, quando houver.

b) Rastreabilidade
- De posse do certificado do padrão utilizado, verificar se o padrão estava válido no momento da
calibração.
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 5 de 8
- Verificar no certificado de calibração do equipamento se o número do certificado do padrão está
correto.

c) Incertezas e erros de medição

Verificar se o certificado de calibração possui as leituras de incertezas e erros de medição.

d) Data e assinatura
Verificar no certificado de calibração a data da calibração e assinatura do responsável técnico.
Estando os itens acima adequados, o certificado será carimbado como analisado. Estando os
itens acima com alguma divergência, o certificado será devolvido para correções.

6.2.5 – Validação da Calibração

O certificado deve ser analisado pelo Controle da Qualidade, e seu resultado registrado na
Planilha de Validação de Calibração (FOR.CQ.019), caso o equipamento tenha atendido aos critérios de
adequação ao uso abaixo estabelecidos o mesmo poderá ser liberado para uso.

a) Tolerâncias Admissíveis no Processo (Tp)

As tolerâncias admissíveis para cada medição são estabelecidas através dos Procedimentos
Operacionais e seus respectivos (controles).
b) Erro Máximo (Erro)
Valor máximo de erro informado no certificado de calibração.
c) Incerteza de Medição (IM ou Ue)
Valor da incerteza expandida informado no certificado de calibração, expresso em valor absoluto.
d) Incerteza total (Ut)
Incerteza calculada a partir da expressão:
Ut = Ɩ Ue Ɩ + Ɩ Erro Ɩ
Os valores de incerteza(Ue) e do erro são expressos em módulos.

e) Critérios para Adequação ao Uso

Na seleção dos equipamentos quanto ao uso, será aplicado os critérios a seguir e deve ser
registrado na Planilha de Validação de Calibração:

- A Calibração foi realizada dentro da faixa de medição que o mesmo será usado.

- Para aprovação do equipamento ao uso, a Incerteza de Medição Total (Ut) deve ser menor que a
tolerância de processo (Tp)

Nota 1: Quando o certificado de calibração não fornecer o valor do erro, considerar:

- Se fornecer o valor de V.V.C e médio, o valor do erro será:
Erro = Média – V.V.C
- Se fornecer o valor de V.I e V.V.C, o valor será:
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 6 de 8
Erro = V.I – V.V.C.

Nota 2: para balança ou outro equipamento que no certificado não venha especificando o valor
absoluto da incerteza (Ue), deve-se considerar na validação de calibração – FOR.CQ.019 o valor
absoluto de incerteza (Ue) e o valor do erro máximo como não aplicáveis e executar o cálculo da
incerteza total de medição como:
I.T.M= Ue (%) x Capacidade do equipamento
100

Observar que no formulário FOR.CQ.019 não se utilizará a fórmula na coluna da incerteza total.

Nota 3: Quando o certificado não vem especificando o valor do erro, deve-se considerar na validação o
valor da incerteza total (I.T.M) de medição igual à incerteza expandida (Ue).

6.3 - Verificação da situação dos equipamentos

Será realizado verificação da situação dos Instrumentos de Medição utilizando Inspeção dos
instrumentos de medição – FOR.CQ.023. Essa verificação deverá ser realizada a cada três meses, onde
serão apontados a situação encontrada. O responsável pela inspeção deve assinar o formulário.

6.4 - Equipamento não conforme

Quando o equipamento demonstrar sinais de não-conformidade tais como: escala apagada ou
danificada, amassados, dobrados ou qualquer outro problema que prejudique a correta leitura, mesmo
estando dentro do prazo de calibração, o Controle de Qualidade deverá recolhê-lo, identifica-lo e
analisar a extensão da não conformidade na realização do produto. Em caso de desativação do
equipamento deve-se registrar formulário de Cadastro geral de instrumentos de medição –
FOR.CQ.022 como inativo e no controle de Instrumentos desativados – FOR.CQ.024 descrevendo sua
situação.

6.5 - Equipamento fora de uso

Todo equipamento de medição que se encontrarem fora de uso, deve ser incluso no formulário
de controle de Instrumentos desativados – FOR.CQ.024, onde será identificado a situação do
equipamento como: nome do equipamento, Código, Capacidade de Medição, Número do Certificado,
Data da última calibração. Caso haja a necessidade de uso do instrumento e o mesmo estiver fora do
prazo de calibração, antes do uso deverá realizar nova calibração para a sua validação.
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 7 de 8
7 – REGISTROS

- Prazo de calibração de instrumentos – FOR.CQ.007;

- Validação de Calibração – FOR.CQ.019;
- Cadastro geral de instrumentos de medição – FOR.CQ.022;
- Inspeção dos instrumentos de medição – FOR.CQ.023
- Controle de Instrumentos desativados – FOR.CQ.024.

8 – ANEXOS

N/A

9 – CONTROLES DE REVISÕES

Revisão Paginas
Descrição da alteração
Nº Data Alteradas

00 29/05/12 Todas Emissão Inicial.

Inclusão da sistemática de verificação dos Instrumentos de

01 29/08/12 6e8
Medição e FOR.CQ.023.

02 06/09/13 6 Inclusão da sistemática para equipamentos fora de uso.

Inclusão do requisito 7.6 nas referências; Inclusão da atividade

de enviar instrumentos para calibração, registros nas
planilhas, validação da calibração, frequência de calibração
para enc. de CQ nas responsabilidades; Inclusão dos códigos
03 30/06/14 2,3,6
dos formulários nos registros; Inclusão das notas 1 e 2 no item
6.2.5; Alteração no layout do controle de distribuição;
Alteração no período de verificação do check list de 6 para 3
meses.
Inclusão do item: 6.2.4.1 - Validação dos certificados de
calibração; alteração nos títulos dos registros nas
responsabilidades; inclusão do FOR.CQ.023 no item 6.1;
04 13/02/15 3,4 e 6 Alteração no nome do registro FOR.CQ.007, FOR.CQ.022,
FOR.CQ.023, FOR.CQ.024; alteração no título do item 6.3 –
check list dos equipamentos, alteração dos formulários no
item 6.4 e 6.5.
 CÓDIGO: PO.CQ.008
PROCEDIMENTO DE CONTROLE DE REVISAO: 06
EQUIPAMENTOS DE INSPEÇÃO, MEDIÇÃO
E ENSAIOS. EMISSÃO: 29/05/2012
PÁGINA: 8 de 8
Revisão Paginas
Descrição da alteração
Nº Data Alteradas
Exclusão da responsabilidade de auxiliar de CQ; inclusão da
05 26/05/15 3e4 sistemática de informação das faixas de uso do equipamento
para o fornecedor.
Ajuste no objetivo; Alteração de plano de controle para
cadastro geral nas responsabilidades, inclusão de inspeção de
instrumentos nas responsabilidade; Alteração das
informações do equipamento do item 6.1 para o item 6.2;
Alteração de cadastro de registro de calibração individual para
inspeção de instrumentos de medição em todo o
06 15/07/15 2a6 procedimento; Inclusão de acompanhamento de prazos no
item 6.2.1; Exclusão do Cadastro de registro de calibração
individual do item 6.2.2 e inclusão do cadastro geral; Exclusão
de cadastro geral no item 6.3 e inclusão de inspeção de
instrumentos de medição; exclusão do registro de validação
do item 6.5; Inclusão do FOR.CQ.024 no item 6.4; Alteração no
título do FOR.CQ.023 nos registros.

CONTROLE DE DISTRIBUIÇÃO DE CÓPIAS CONTROLADAS

Cópia controlada física para o Controle de Qualidade e cópia digital disponível para consulta na rede.
