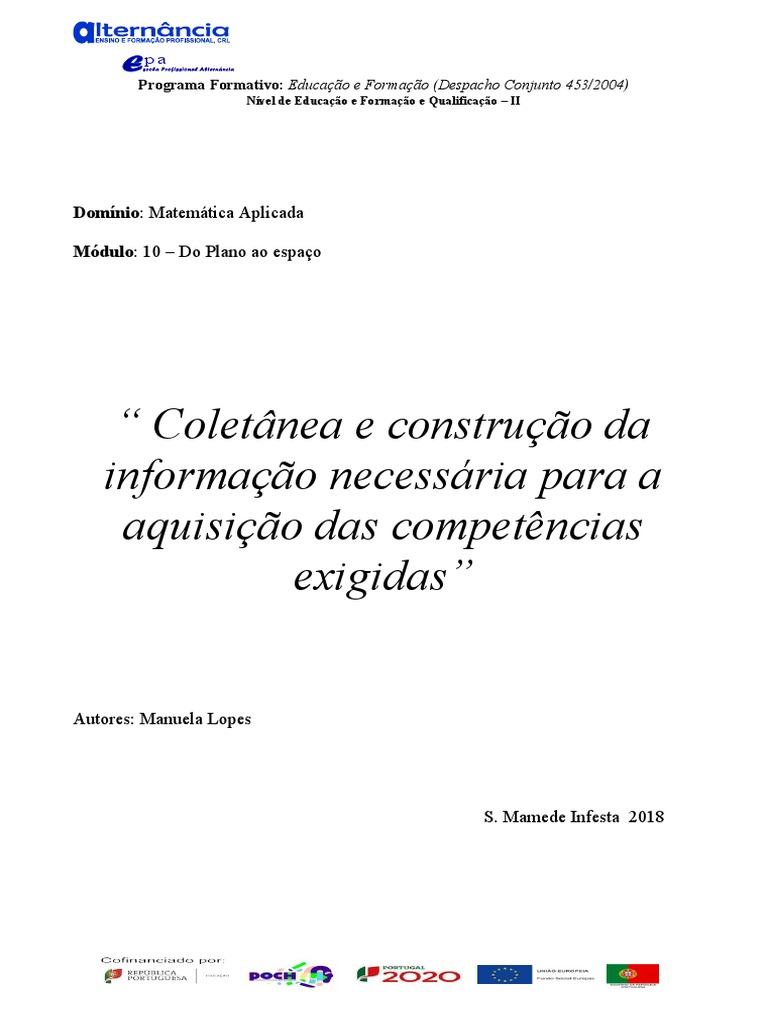

Programa Formativo: Educação e Formação (Despacho Conjunto 453/2004)

Nível de Educação e Formação e Qualificação – II
Domínio: Matemática Aplicada
Módulo: 10 – Do Plano ao espaço
“ Coletânea e construção da
informação necessária para a
aquisição das competências
exigidas”
Autores: Manuela Lopes
S. Mamede Infesta 2018

pa
Matemática Aplicada – Módulo 10: Do Plano ao Espaço
1
pa
Índice
Figuras Semelhantes....................................................................................................4
Ampliação e redução de figuras..............................................................................4
Construção de figuras semelhantes.........................................................................6
Exercícios................................................................................................................9
Resolver problemas com figuras semelhantes.......................................................13
Polígonos Semelhantes. Triângulos semelhantes..................................................15
Áreas e volumes de figuras semelhantes:..............................................................17
Exercícios..............................................................................................................17
Isometrias..................................................................................................................22
Rotação..................................................................................................................25
Simetria..................................................................................................................26
Exercícios:.............................................................................................................27
Do Plano ao Espaço...................................................................................................31
Ponto, Reta e plano................................................................................................31
Posição relativa de retas e planos..........................................................................32
Exercícios:.............................................................................................................35
Áreas e Volumes........................................................................................................38
Exercícios:.............................................................................................................40
2
pa

Introdução
Os textos de apoio são referentes ao Módulo 10 – Do Plano ao Espaço onde se pode

encontrar fichas informativas e exercícios. Este material é para ajudar os alunos a melhor consolidar
a matéria leccionada na aula e servirão de apoio ao cumprimento da planificação anual.
Deste modo, podemos encontrar aqui exercícios que os alunos devem resolver para ajudar a
combater algumas das lacunas que possam existir e assim serem capazes de atingir os objectivos
predefinidos.
Competências a atingir
 Ampliar e reduzir uma figura, dada a constante;

 Identificar figuras semelhantes;
 Identificar características invariantes nas figuras obtidas por uma transformação geométrica;
 Determinar a razão de semelhança numa dada semelhança
 Classificar semelhanças;
 Resolver problemas aplicando o conceito de semelhança;
 Calcular distâncias reais a partir da sua representação em mapas, plantas, conhecida a escala.
3
pa

Figuras Semelhantes
Ampliação e redução de figuras

Há fotocopiadoras que fazem ampliações e reduções.
Temos uma figura A, e em seguida tiraram-se 3 fotocópias: uma igual ao original, outra ampliada e
outra reduzida.
Todas as figuras têm a mesma forma. Por isso dizemos que são semelhantes.
Quando as figuras têm o mesmo tamanho e a mesma forma são sobreponíveis. Neste caso, dizemos
que são geometricamente iguais. A e B são geometricamente iguais.
Se duas figuras têm a mesma forma mas uma tem dimensões maiores, dizemos que esta é uma
ampliação da outra. C é uma ampliação de A.
Se duas figuras têm a mesma forma mas uma tem dimensões menores, dizemos que esta é uma
redução da outra. D é uma redução de A.
Conclusão:
Numa ampliação ou redução as figuras conservam as formas.
Duas figuras que têm a mesma forma são figuras semelhantes.
Duas figuras que têm a mesma forma e as mesmas dimensões são figuras geometricamente
iguais.
Duas figuras são semelhantes se são geometricamente iguais ou se uma delas é uma ampliação da
outra.
4
pa
Exemplo: Casos de figuras semelhantes na vida real:
Neste desenho há vários objectos que,

embora com dimensões diferentes, têm a
mesma forma: panelas, colheres de pau,
formas, bacias, tachos, vasos, etc.
A palavra semelhante é utilizada em linguagem corrente no sentido de parecido ou idêntico:

 os modelos são semelhantes.
 o nível dos alunos é semelhante.
Há figuras geométricas que são sempre semelhantes.
Dois rectângulos podem ser ou não semelhantes.
5
pa

Construção de figuras semelhantes
Alguns processos práticos de ampliação ou redução de figuras:
1º Processo: Usando quadrículas

Exemplo 1: Observa como se pode ampliar o barco para o triplo.
Figura 1 Figura 2
Ampliação: Cada segmento da figura 1 foi transformado noutro com o triplo do comprimento.
Então a figura 2 é uma ampliação da figura 1.
Cada segmento da figura 1 foi transformado noutro com o triplo do comprimento, isto é, foi
ampliado na razão 3/1 ou 3:1.
Então a figura 2 é uma ampliação da figura 1 à escala 3/1 ou 3:1.
Se verificarmos, os comprimentos ampliados são directamente proporcionais aos comprimentos

iniciais:
6/2 = 12/4 = 6/2
Qual é a constante de proporcionalidade? È 3.
A esta constante de proporcionalidade também se pode dar o nome de razão de semelhança.

Exemplo 2: Observa como se pode reduzir o carro para metade.
Figura 1 Figura 2
6
pa

Redução: A figura 2 é mais pequena que a figura 1 logo para obtermos a figura 2 fizemos uma
redução da figura 1. Então a figura 2 é uma redução da figura 1.
Então a figura 2 é uma redução da figura 1 à escala de 1 / 2 ou 1 : 2.
Os comprimentos reduzidos são directamente proporcionais aos comprimentos iniciais:
1 / 2 = 2 / 4 = 4 / 8,
a razão de semelhança é 1 / 2.
A esta razão constante chama-se razão de semelhança ou escala.
 Como calcular a razão de semelhança:

r = y / x em que, y é a medida do lado da figura obtida, x é a medida do lado
correspondente da figura original.
Duas figuras são semelhantes, quando de uma para a outra:

- os ângulos correspondentes são geometricamente iguais;
- os comprimentos correspondentes são directamente proporcionais.
A constante de proporcionalidade é a razão de semelhança ou escala.
A razão de semelhança costuma representar-se por r.
Figuras semelhantes:
redução, r<1
geometricamente iguais, r=1
ampliação, r>1
2º Processo: Método da Homotetia

Na figura seguinte ampliou-se uma figura usando-se um foco de luz.
7
pa

No caso de não termos qualquer tipo de quadrícula, e usando material desenho, também é possível
obter figuras semelhantes usando o método da homotetia, que se baseia no princípio da projecção de
um foco de luz.
Vamos usar a imagem seguinte para fazer um desenho e o método referido

para obter uma ampliação e uma redução do mesmo.
Considera-se um ponto qualquer, O, a que se chamamos centro da

homotetia, e traçam-se rectas que passam por O e pelos pontos que definem a figura.
Agora decidimos se pretendemos ampliar ou reduzir a figura.
Se , a figura é ampliada na razão 2.
Se , a figura é reduzida na razão .
Ampliação da figura na razão 2.
8
pa
Redução da figura na razão .
Exercícios
1 – Como se designam duas figuras que têm a mesma forma?
2 – Atendendo às figuras seguintes, completa:

…… é uma ampliação de ……
……. é uma redução de ………
……. é geometricamente igual a ……
3 – Observa:
3.1) Completa com: «geometricamente igual a », «uma redução de» ou «uma ampliação de»:
 A é ___________________________________C.
 B é ___________________________________A.
 D é ___________________________________B.
 C é ___________________________________D.
3.2) Comenta as afirmações:
« A figura D é uma redução da figura A, à escala de 1:2.»
9
pa

« A figura B é uma ampliação da figura C, à escala 2:1.»
4 – As duas figuras seguintes são semelhantes e não são geometricamente iguais. Trata-se de uma
ampliação ou de uma redução.
5 – Observa as seguintes figuras:
5.1) Quais das figuras que não são reduções da figura M? Explica.
5.2) Indica duas figuras com a mesma forma. Explica.
6 – Quais os pares de figuras que não têm a mesma forma? Explica
7 – Desenha no teu caderno uma figura semelhante à

figura dada considerando a razão de semelhança:
7.1)
a) r = 2 b) r = c) r =
8 – Desenha cada uma das figuras seguintes na escala indicada.
10
pa

8.1) 8.2)
9 – Utilizando papel quadriculado igual ao da figura:

9.1) Amplia a figura A, usando a escala 3 : 1.
9.2) Reduz a figura A, usando a escala 1: 2.
9.3) As figuras que desenhaste são semelhantes? Explica.
10 – Considera as seguintes razões de semelhança:
I. r = 2 II. r = III. r =
Identifica as que representam:

10.1) uma ampliação. _______________________
10.2) uma redução. _________________________
11 - Considera os seguintes caracóis, semelhantes entre si, e completa:
11.1) A razão de semelhança de A para B é __________________.

11.2) A razão de semelhança de B para C é __________________.
11.3) A razão de semelhança de A para D é __________________.
11.4) C é uma ________________ de D.
11.5) B é uma ________________ de A.
12 - Observa a figura:
11
pa
12.1) Utiliza o quadriculado para ampliar a figura para o dobro.
12.2) Usa quadrículas diferentes para obter uma figura semelhante à figura dada.
13 – Amplia cada uma das figuras utilizando o ponto O, de modo que os comprimentos passem para
o dobro (usa papel liso, régua e compasso).
13.1) 13.2)
12
pa

14 – Utilizando o ponto O, amplia três vezes.
15 – Desenha no teu caderno um triângulo como o que mostra a figura.
Usando o ponto O, constrói o triângulo [A’B’C’], ampliação do triângulo [ABC] à escala 2:1.
Resolver problemas com figuras semelhantes
Calcular comprimentos desconhecidos em figuras semelhantes

Exemplo 1:
As duas figuras são semelhantes. Calcula o valor de x.
Processo 1: Usando proporções
x = 12
R.: x = 12 cm
Processo 2 : Determinando previamente a razão de semelhança
13
pa

1º Determina a razão de semelhança, utilizando os valores dos comprimentos correspondentes que
foram dados:
r=
2º Determina o comprimento desconhecido, multiplicando o comprimento correspondente da figura

original pela razão de semelhança:
x = 0,8 15
x = 12
R.: x = 12 cm
Exemplo 2:
Observa o desenho de uma janela:
2.1) Em que escala está feito o desenho?

2.2) Qual a altura real da janela?
2.3) Desenha a janela à escala .
Resolução:
2.1) A escala é a razão de semelhança das medidas reais para as medidas no desenho. Como a base
da janela mede 3 cm no desenho e 3m na realidade, ou seja, 300 cm, vem:
Logo, a escala utilizada neste desenho é .
2.2)
14
pa
Concluímos que a altura real da janela é 450 cm , isto é, 4,5 m.
2.3) Já sabemos que a janela tem 3 m de largura por 4,5 m de altura, que correspondem a 300 cm e
450 cm, respectivamente.
Num desenho à escala , temos:
 = assim x = 2, logo, a largura no desenho é 2 cm.
 = assim y = 3, logo, a altura no desenho é 3 cm.
RECORDA:
Nos mapas, a escala é a constante de proporcionalidade entre as dimensões no

desenho e as dimensões reais.
Se aparecer escala: 1:2000 ou quer dizer que 1cm da planta equivale a 2000 cm,
ou 20 m, na realidade.
Polígonos Semelhantes. Triângulos semelhantes

Um polígono é um conjunto de pontos do plano limitado por uma linha poligonal fechada. Os
pontos também pertencem ao polígono.
Já sabes que em figuras semelhantes, os segmentos correspondentes têm comprimentos

directamente proporcionais e os ângulos correspondentes são geometricamente iguais.
É fácil verificar que os dois polígonos desenhados na figura são polígonos semelhantes porque:
Razão de Semelhança da
ampliação
15
pa
isto é, os lados correspondentes são directamente proporcionais.
 Â = Â’ = 90º
isto é, os ângulos correspondentes são geometricamente iguais.

Logo, os quadriláteros [ABCD] e [A’B’C’D’] são semelhantes.
Observa agora dois polígonos não semelhantes.
Embora os ângulos correspondentes sejam

iguais, os lados correspondentes
A não são
diretamente proporcionais, pois
A razão entre as alturas dos objetos e as respetivas sombras, no mesmo momento do dia, são
constantes.
Os triângulos [ABC] e [A’B’C’] têm dois ângulos geometricamente iguais: o ângulo BAC e o ângulo
B’A’C’, bem como ângulo ABC e o ângulo A’B’C’. Se estes dois ângulos são geometricamente
iguais também o ângulo ACB é geometricamente igual ao ângulo A’C’B’.
Dois triângulos são semelhantes quando têm dois ângulos geometricamente iguais.
Os lados de dois triângulos semelhantes são directamente proporcionais.

16
pa
Assim, podemos dizer que:

Dois polígonos são semelhantes quando tiverem:
• Os ângulos correspondentes geometricamente iguais;
• Os comprimentos dos lados correspondentes diretamente proporcionais.
Áreas e volumes de figuras semelhantes:
Se duas figuras são semelhantes e r é a razão de semelhança:

• A razão entre os seus perímetros (ou entre os seus comprimentos) é igual à razão de
semelhança r.
• A razão entre as suas áreas é o quadrado da razão de semelhança .
• A razão entre os seus volumes é o cubo da razão de semelhança .
Exercícios
1 – As duas barras de chocolate são semelhantes.
Calcula o valor de x.
2 – As duas fotografias são semelhantes. A razão de semelhança da fotografia maior para a menor é
3 – Os dois papagaios são semelhantes, sendo a razão de semelhança 1,5.
17
pa
Determina os comprimentos das diagonais do papagaio maior.
4 – Os pares de figuras seguintes são semelhantes. Calcula, em cada caso, a razão de semelhança
que transforma a primeira figura na segunda figura. Calcula também os valores desconhecidos.
5 – Num mapa desenhado à escala 1 : 16 000 000, Porto e Lisboa estão representados a 2 cm.
Determina a distância real entre estas cidades.
6 – Quais são as dimensões reais da sala, em metros?
18
pa
7 – Esta planta de um apartamento tipo T2 feita à escala 1 : 100; isto significa que as dimensões
reais são 100 vezes maiores que as do desenho (1 cm na planta representa 1 metro na realidade).
7.1 – Determina
a) a largura da janela da sala.
b) a área da sala comum e a do quarto 1.
8 – A planta da casa da Carla foi construída na escala 1: 200.

Usando a régua, faz as medições necessárias e determina:
8.1) as dimensões reais da casa;
8.2) a área total da casa;
8.3) a área de cada quarto;
8.4) as dimensões reais da sala.
9 – A distância entre duas localidades num mapa é 15 cm.

Calcula a escala utilizada no mapa, sabendo que a distância real é 90 km.
19
pa

10 – Na figura abaixo estão dois desenhos cujas grandezas são proporcionais.
10.1) Qual a razão entre as dimensões dos seus comprimentos?
10.2) Sw o carro grande tiver altura a = 1, 4 m, qual a altura a’
do pequeno?
10.3) se a distância entre os dois eixos do carro pequeno é de
d’ = 0,8 m, qual será essa distância d, no carro grande?
11 - Observa o seguinte mapa:

11.1) Quantos quilómetros correspondem a 1 cm no mapa?
11.2) Em linha recta, qual será a distância real entre:
11.2.1)Lisboa a Évora?
11.2.2) Faro ao Porto?
12 - Os pares de figuras A e B são semelhantes. Determina, em cada caso:

 a razão de semelhança que transforma a figura A na figura B;
 o comprimento x.
12.1) 12.2)
20
pa

13 –Um poste de 8 m de altura projecta uma sombra de 6 m e, no mesmo instante, uma antena de
televisão projecta uma sombra de 30 m. Que altura tem a antena de televisão?
14 – Os dois pilares do teleférico estão colocados verticalmente, como mostra a figura seguinte.
Calcula a altura do pilar mais alto.
15 – Qual é altura do castelo?
16 – Observa a figura e, de acordo com os dados, determina x.
21
pa

17 - O perímetro de um triângulo é 48 cm e o outro semelhante a este é 24 cm. Qual é a razão de
semelhança?
18 - As arestas de dois cubos medem 1,5 cm e 4,5 cm. Qual é a razão entre as arestas? Qual é a
razão entre os volumes dos dois cubos?
19 - A área de um triângulo é 7 cm2 e a de outro semelhante é 63 cm2. Qual é a razão de

semelhança?
Isometrias
22
pa

Definição: Uma isometria é uma transformação geométrica em que são conservados os

comprimentos dos segmentos e as amplitudes dos ângulos.
São isometrias:
Translação
Muitas são as situações do nosso dia – a - dia onde observamos movimentos de translação.
O movimento de uma escada rolante. O movimento de um teleférico.
O movimento do esquadro encostado à O movimento de um elevador.

régua para traçar rectas paralelas.
23
pa


Em todas estas situações o movimento da figura ou dos objetos é efetuado numa determinada
direção, sempre paralelo a si próprio e sem nunca rodar.
Na arquitetura e na arte em geral é possível observar que determinado desenho foi obtido partindo
de um elemento que foi repetido respeitando o movimento de translação.
Nem sempre os frisos são construídos respeitando o movimento de translação. Por exemplo:
Neste friso a figura C não pode ser obtida da figura A por uma translação. A figura B já pode ser
obtida da figura A por uma translação.
No friso a figura B pode ser obtida de A por uma translação, mas a figura C não pode. Numa
Síntese
deslocação a figura mantém as suas dimensões.
No movimento de translação um mesmo objecto desloca-se numa determinada direcção e
sempre paralelo a si próprio.
No movimento de translação o objecto não roda nem altera as suas dimensões.
24
pa

Ao observamos a subida nas escadas rolantes ou o movimento de um teleférico, verificamos que

uma figura pode vir a coincidir com outra se a deslocarmos ao longo de uma recta sempre paralela à
posição inicial.
Quando é possível levar por decalque uma figura Y a coincidir com uma figura X,
deslocando-a ao longo de uma reta e sempre paralela à posição inicial, dizemos que Y é a
imagem de X numa translação que leva X a Y.
Por exemplo, o triângulo [ABC] é a figura original e o triângulo [A’B’C’] é a figura transformada
ou a imagem de [ABC].
Numa translação, tudo se passa como se cada ponto da figura original descrevesse um segmento de
reta, sendo todos os segmentos descritos paralelos, do mesmo comprimento e com o mesmo
sentido.
Observa ainda que numa translação a imagem de um ângulo é outro ângulo com a mesma amplitude
e a imagem de um segmento de recta é outro segmento de reta paralelo ao primeiro e com o mesmo
comprimento.
Como construir uma figura transformada de outra por uma translação?
25
pa

Numa translação a figura transformada pode ser obtida da original deslocando a primeira ao longo
de uma recta e sempre paralela à posição inicial.
Numa translação um ângulo é transformado noutro ângulo com a mesma amplitude e um segmento
de recta é transformado noutro segmento de recta paralelo ao primeiro e do mesmo comprimento.
Rotação
Numa rotação, uma figura toma uma nova posição rodando à volta de um ponto fixo, o centro de
rotação, num determinado ângulo que pode ser positivo ou negativo.
Determina a transformação geométrica que transforma:

a) A em B;
b) A em C.
Uma rotação fica definida se conhecermos:
• o centro de rotação Resolução:
• a amplitude do ângulo a) A figura A transforma-se em B por uma rotação

de centro O e amplitude + 90º.
b) A figura A transforma-se em C por uma
26
translação que desloca cada ponto da figura A 6
unidades na horizontal e para a esquerda.
pa


Exemplo: Rotação de uma figura
Observa a figura
São exemplos de rotação: os movimentos dos ponteiros do relógio, das hélices do helicóptero, das
rodas da bicicleta, …
Simetria
Na simetria relativamente a um eixo uma figura transforma-se na sua própria imagem
relativamente a um espelho.
Nas figuras ao lado:

 A é simétrico de B
relativamente ao eixo e.
 [A’B’C’] é simétrico [ABC]
 E é simétrica de F
Translações, simetrias e rotações transformam figuras noutras figuras geometricamente

iguais – são isometrias.
Isometria é uma transformação geométrica em que se conservam as medidas:
 Dos comprimentos;
27
 Das amplitudes dos ângulos.
pa

Exercícios:
1 – É ou não é
Na figura seguinte encontra-se um conjunto de figuras que foram construídas tendo por base a
figura X e a figura Y.
Se for possível sobrepor as figuras fazendo apenas deslocações verticais e/ou horizontais diz-se
que a figura é obtido de outra por translação.
1.1) Quais são as figuras que podem ser obtidas da figura X por uma translação?
1.2) Quais são as figuras que podem ser obtidas da figura Y por uma translação?
2 – Copia para o teu caderno a figura e desenha no teu papel quadriculado duas figuras que
possam ser obtidas da figura X por uma translação e outras duas que não possam ser obtidas da
figura X por uma translação e explica porquê.
28
pa

3 – Desenha seis figuras que possam ser obtidas figura X por uma translação, mas de modo que o
ponto A ao corresponda ao ponto A , A 2 , A 3 , A , A eA .
4 – Observe as figuras seguintes.

Identifique as figuras que não podem ser obtidas da figura A por uma translação. Justifica a
resposta.
5 – No teu papel quadriculado desenha a figura A seguinte.
29
pa

Desenha a imagem da figura A numa translação em que esta se desloca:

5.1) 12 unidades para a direita;
5.2) seis unidades para baixo;
5.3) sete unidades para baixo e cinco para a direita.
6 – Constrói a imagem de [AB] na rotação de centro de centro O e amplitude – 90º.
7 – Constrói a imagem do triângulo [ABC] na rotação de centro O e amplitude de 45º.
8 – Observa as figuras semelhantes. Sabendo que a figura vermelha é imagem da figura azul por
uma rotação de centro O. Qual o sentido e a amplitude do ângulo, em cada caso?
9 – Para cada um dos seguintes polígonos regulares desenhamos um eixo se simetria.
30
pa

Desenha os outros eixos de simetria.
10 – A linha a tracejado é um eixo se simetria da figura. Completa – a.
Dobra o papel segundo a linha tracejada e verifica se está correta a construção que fizeste.
11 - Na figura, [ABCD] é um quadrado.

a) Qual é a imagem de A.
b) Qual a imagem do quadrado [ABCD] em relação à reta BD?
E em relação à recta AC?
Completar: Tanto a reta AC como a recta BD são ______________________________.

c) Desenhar na mesma figura os outros eixos de simetria do quadrado.
d) Qual o simétrico de B em relação ao ponto M?
12 - Copia a figura seguinte para o teu caderno diário (papel quadriculado) e desenha a figura Y
que se obtém a partir de X pela simetria em relação à reta r.
31
pa

As figuras X e Y são isométricas?

Que nome se dá à recta r em relação ao segmento [AA’]?
Do Plano ao Espaço
Ponto, Reta e plano
Ponto
Um ponto representa-se por uma letra maiúscula.
Ao lado estão representados os pontos A, B e C.
Reta
Uma reta é um conjunto de pontos.
Por um ponto passa um número infinito de rectas.
Dois pontos definem uma reta.

Na figura ao lado está representada a reta AB.
As retas também se podem representar por
letras minúsculas: r, s, t, …
Pontos Colineares
Três pontos são colineares se pertencem à mesma reta.
Assim, A, B e D são pontos colineares.
Os pontos A, B e C não são colineares.
32
pa

Semi – reta
Na figura está representada a semi – reta B.
A semi – reta B tem origem em A e contém o ponto B.
A semi – reta B é uma parte da recta AB
Segmento de reta
Chama-se segmento de reta AB e representa-se por [AB] ao conjunto de pontos formado pelos
pontos A, B e por todos os pontos da reta AB situados entre A e B.
O comprimento de segmento de reta [AB] representa-se por .

Assim, = 3m.
Plano
Imagina o tampo de uma mesa prolongado até ao infinito e sem espessura.
Tal como o caso da reta ou da semi-reta, é impossível representar um plano com todos os seus
pontos.
Convencionou-se que um plano representa-se por um paralelogramo e designa-se por uma letra
grega, por exemplo, α (alfa), ou por três dos seus pontos não – colineares.
Observação:
Exemplos de Letras
gregas:
α: alfa
β: beta
γ: gama
Na figura está representado o plano α ou o plano ABC.
Posição relativa de retas e planos
Posição relativa de dois planos

Observa esta fotografia.
O que podes dizer da posição relativa dos planos que

33
pa


contêm a parte das escadas onde se apoiam os pés?
Estes planos são estritamente paralelos.
O que podes dizer da posição relativa do plano definido pela parte frontal da escada e do plano
horizontal definido pela parte da escada onde se apoiam os pés?
Os planos são concorrentes e perpendiculares.
Agora, na tua sala de aula imagina os planos definidos pelo tampo da mesa e pela folha de papel,
ambos sem espessura.
Planos no espaço
Paralelos Concorrentes
Estritamente Coincidentes Oblíquos Perpendiculares

paralelos
α
α
α≡β β β
α
Considera o plano do solo, α, e as retas a, b, c, d, e e f.
34
pa

O que podemos dizer acerca da posição relativa das retas a, b, c, d, e e f e do plano do solo?
Rectas e planos
no espaço
A recta é aposta
ao plano
A recta e o plano A recta é
são concorrentes estritamente
paralela ao plano
r
α r
Oblíquas Perpendiculares α
r
r
α
α
O que podes dizer acerca da posição relativa de duas retas no espaço?
Rectas no
espaço
Complanares Não complanares
r
α
Concorrentes s
Paralelas
Oblíquas Perpendiculares Estritamente Coincidentes

paralelas
r
v r
α
α v
α
r
v
rv α
35
pa

Exercícios:
1 – A pirâmide da figura é quadrangular.

1.1) Relativamente ao plano IJL1 da base,
a) indica duas retas concorrentes com esse plano.
b) indica duas retas contidas nesse plano.
c) estará representada alguma reta paralela a esse plano?
1.2) Reproduz a pirâmide no teu caderno e “desenha” uma reta concorrente com o plano IJL que
lhe seja perpendicular.
1.3) a) Indica dois planos concorrentes.

b) Qual a intersecção dos planos que escolheste em a)?
1.4) Será possível, com as letras da figura, indicar dois planos paralelos? Justifica.
2 – A figura representa um paralelepípedo.

2.1) Relativamente ao plano ABC, indica:
a) uma reta que lhe seja paralela.
b) uma reta que esteja contida nesse plano.
c) duas retas que sejam concorrentes a esse plano.
2.2) Pinta a verde o plano que contém os vértices A, C, G e E.

Indica qual a posição relativa desse plano com:
a) a recta BF.
b) a recta AC.
c) o plano EFG.
d) o plano AEF.
2.3) Indica dois planos cuja intersecção seja a reta BF.
1
É indiferente chamar ao plano da base IJL, JLM, LMI ou ainda MIJ.
36
pa


3 – Considera a pirâmide quadrangular da figura:
3.1) Indica:
a) duas retas complanares.
b) duas retas não complanares.
c) duas retas oblíquas.
d) duas retas perpendiculares.
e) duas retas paralelas.
3.2) Qual a posição relativa de α e β?
4 – A figura representa um prisma triangular assente num paralelepípedo retângulo.

4.1) Indica:
a) 5 retas que sejam paralelas ao plano HIJ.
b) 5 retas que sejam paralelas perpendiculares ao mesmo plano.
4.2) Indica:
a) 2 planos paralelos a HIJ:
b) 2 planos perpendiculares ao plano HIJ.
4.3) Indica uma aresta do prisma que seja:

a) perpendicular à face ABC.
b) paralela à face ABC.
5 – Relativamente à figura do exercício anterior:

5.1) Indica:
a) duas retas não complanares.
b) duas retas complanares.
c) duas retas paralelas.
d) duas retas oblíquas.
e) duas retas perpendiculares.
37
pa


5.2) Indica:
a) dois planos paralelos.
b) dois planos concorrentes não perpendiculares.
c) dois planos concorrentes e perpendiculares.
6 – Observa o seguinte sólido. Indica:

6.1) duas faces paralelas;
6.2) duas faces concorrentes;
6.3) duas arestas complanares;
6.4) duas arestas não complanares;
6.5) duas arestas paralelas;
6.6) duas arestas concorrentes;
6.7) uma face e uma aresta paralela à face;
6.8) uma aresta e uma face concorrente.
38
pa

Áreas e Volumes
Áreas de figuras planas
Volumes
O Volume de um sólido é a quantidade de espaço que o sólido ocupa.
A capacidade de um recipiente é a quantidade de líquido ou outro material que o recipiente pode
conter.
Existem relações entre unidades de volume e de capacidade:
1 dm = 1 litro
Encheu-se com água um recipiente cilíndrico utilizando para o efeito um recipiente cónico, com a
mesma base e a mesma altura. Verificou-se que eram necessários três recipientes cónicos para
encher o recipiente cilíndrico.
39
pa

O mesmo se verificou com um recipiente com a forma de uma pirâmide e um prisma com a
mesma base e a mesma altura.
O volume dos prismas e dos cilindros obtém-se multiplicando a área da base pela altura.
O volume dos cones e das pirâmides obtém-se calculando do produto da área da base
pela altura.
40
pa

Exercícios:
1 – A figura representa dois círculos com o mesmo centro e de raios 1 cm e 3,5 cm. Calcula a área
da parte colorida.
2 – Observa a figura.
Dados:
 [ACDF] é um retângulo.
 m
 m
 Na figura está representado um semicírculo de diâmetro [FD].
Determina:
a) a área da região lilás.
b) A área da região amarela.
c) O perímetro da figura dada.
3 – Desenha um rectângulo [ABCD], sendo e . Calcula a área do retângulo.
4 – Desenha um triângulo retângulo de base 3 cm e altura 6 cm. Calcula área do triângulo.
Os números indicados nas figuras são as medidas, em cm, do comprimento dos segmentos de reta
a que estão associados. Atendendo às indicações de cada um dos desenhos, determina:
5 - Cubo
5.1) a área total;
5.2) o volume;
6 – Paralelepípedo
41
pa


6.1) a área total;
6.2) o volume.
7 – Calcula o volume de cada um dos sólidos geométricos:

7.1) 7.2) 7.3)
7.4) 7.5) 7.6)
8 - Observa a lata de sumo Super – Laranjinha.
8.1) Qual é a forma da lata?
8.2) Calcula a área e o perímetro da base da lata.
8.3) Calcula a área total da lata.
8.4) Determina o volume da lata.
42
pa


9 – O cone de um gelado tem e cm de diâmetro de base e 14 cm de altura. Determina, em litros a
sua capacidade, sabendo que 1 l = 1 dm .
43
pa

Bibliografia
Sugere-se a consulta dos livros a seguir indicados, existentes no fundo documental da

Alternância, Ensino e Formação Profissional, CRL, se quiserem obter mais informação sobre
este tema:
Maduro, C., & Ester, P. (2º Edição 2004). Viva a Matemática, 5º Ano. Edições Asa.
Maduro, C., & Pinto, E. (2º Edição 2004). Viva a Matemática!,Caderno de Actividades, 5º ano.
Edições Asa.
Maduro, C., & Pinto, E. (2º Edição 2005). Viva a Matemática!, 6º ano. Edições Asa.
Neves, M. F., & Faria, M. M. (s.d.). Exercícios de Matemática, 7º ano, 2º Parte. Porto Editora.
Passos, I. C., & Correia, O. F. (1ª edição 2006). Matemática em Acção, 7º ano, 2ª Parte. Lisboa
Editora.
44

Modulo 10

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Modulo 10

Enviado por

Direitos autorais:

Formatos disponíveis

pa

Programa Formativo: Educação e Formação (Despacho Conjunto 453/2004)

Domínio: Matemática Aplicada

Módulo: 10 – Do Plano ao espaço

Autores: Manuela Lopes

S. Mamede Infesta 2018

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Os textos de apoio são referentes ao Módulo 10 – Do Plano ao Espaço onde se pode

 Ampliar e reduzir uma figura, dada a constante;

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Ampliação e redução de figuras

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Exemplo: Casos de figuras semelhantes na vida real:

Neste desenho há vários objectos que,

A palavra semelhante é utilizada em linguagem corrente no sentido de parecido ou idêntico:

Há figuras geométricas que são sempre semelhantes.

Dois rectângulos podem ser ou não semelhantes.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

1º Processo: Usando quadrículas

Se verificarmos, os comprimentos ampliados são directamente proporcionais aos comprimentos

Qual é a constante de proporcionalidade? È 3.

A esta constante de proporcionalidade também se pode dar o nome de razão de semelhança.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

 Como calcular a razão de semelhança:

Duas figuras são semelhantes, quando de uma para a outra:

2º Processo: Método da Homotetia

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Vamos usar a imagem seguinte para fazer um desenho e o método referido

Considera-se um ponto qualquer, O, a que se chamamos centro da

Agora decidimos se pretendemos ampliar ou reduzir a figura.

Se , a figura é ampliada na razão 2.

Se , a figura é reduzida na razão .

Ampliação da figura na razão 2.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

Redução da figura na razão .

1 – Como se designam duas figuras que têm a mesma forma?

2 – Atendendo às figuras seguintes, completa:

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

5 – Observa as seguintes figuras:

6 – Quais os pares de figuras que não têm a mesma forma? Explica

7 – Desenha no teu caderno uma figura semelhante à

8 – Desenha cada uma das figuras seguintes na escala indicada.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

9 – Utilizando papel quadriculado igual ao da figura:

10 – Considera as seguintes razões de semelhança:

Identifica as que representam:

11 - Considera os seguintes caracóis, semelhantes entre si, e completa:

11.1) A razão de semelhança de A para B é __________________.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

12.1) Utiliza o quadriculado para ampliar a figura para o dobro.

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

15 – Desenha no teu caderno um triângulo como o que mostra a figura.

Resolver problemas com figuras semelhantes

Calcular comprimentos desconhecidos em figuras semelhantes

Processo 1: Usando proporções

Processo 2 : Determinando previamente a razão de semelhança

Matemática Aplicada – Módulo 10: Do Plano ao Espaço

2º Determina o comprimento desconhecido, multiplicando o comprimento correspondente da figura

2.1) Em que escala está feito o desenho?

2.3) Desenha a janela à escala .

Logo, a escala utilizada neste desenho é .
